חיווט אינגקטורים -עזרה בבקשה

שלום חברים לאחר ״סדר״ בצמת המנוע שעשיתי התבלבלו לי מיקומם של החיבורים
של המזרקים, ז״א, איני יודע איזה חוט הולך לאיזה מזרק...[emoji20]
ישנה איזו אפשרות לבדוק רציפות מהמחשב לקונקטורים של המזרקים ולדעת מי שייך למה?
או דרך אחרת?
תרשים יש למישהו?

תודה מראש למשיבים האדיבים, גיא


Sent from my iPad using Tapatalk

תמונה מוטבעת 1


Sent from my iPhone using Tapatalk

https://uploads.tapatalk-cdn.com/201...1e74ae1f95.png


Sent from my iPhone using Tapatalk

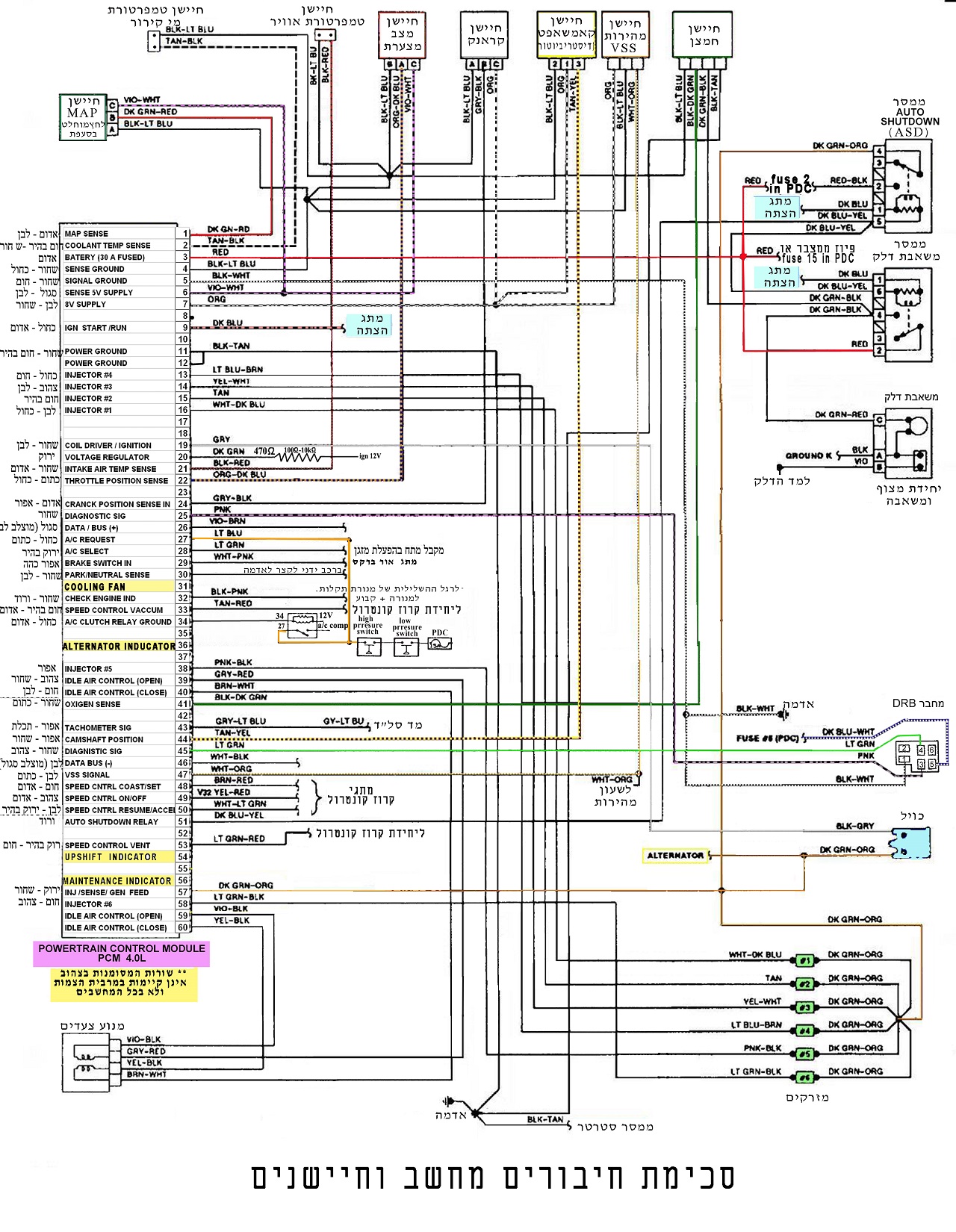

בדוק רציפות בין רגל המחשב הרלבנטית למזרק הרלבנטי. יש שרטוט חשמל מפורט בכתבת בניית הסטרוקר חלק 2.

לפי המידע שיש אצלי אז זה אמור להיות כמו ברשימה שמצורפת, גם אם הצבעים לא תואמים אז יש לך את המספרי רגלים

קובץ מצורף 114899

מזרק מס' 1 רגל מחשב 16 לבן - כחול
מזרק מס' 2 רגל מחשב 15 חום בהיר
מזרק מס' 3 רגל מחשב 14 צהוב - לבן
מזרק מס' 4 רגל מחשב 13 כחול - חום
מזרק מס' 5 רגל מחשב 38 אפור
מזרק מס' 6 רגל מחשב 58 חום צהוב

יואב

יש בספריית ההורדות של גיפולוג את הספר סופה המקורי,
תפתח אותו וגש לדף 10-121
יש שם את הסכמה עם הצבעים המקוריים של תע"ר

תודה רבה חברים עזרתם לי מאוד, אעדכן בהמשך מה נהייה


Sent from my iPhone using Tapatalk
