האם ניתן באורוקס עם מפת Israel_syria להגדיר את צפיפות קווי הגובה? כרגע האינטוואלים הם של 20 מ' ואני מעוניין שיהיו של 10 מ'.
אפשרי? (אני מניח שכן כי זו מפה וקטורית והדאטום קיים, זה רק עניין של אינטרפולציה והגדרות תצוגה).
Sent from my Redmi 3S using Tapatalk
זה לא רלוונטי אם הפיקסל מוגדר לאינטרוולים של 20.
זו תהיה אינטרפולציה מלאכותית שלא תציג אתהמידע האמיתי.
כלומר, כיפה סמויה לא בהכרח תופיע.
Sent from my iPhone using Tapatalk Pro
לא מעניין אותי כיפה סמויה או מידע לא מדויק.
מעניין אותי להצליח במבט חטוף תוך כדי רכיבה קופצנית בסינגל להצליח להתרשם מאופי השיפוע בתא השטח הבא.
באינטרוואלים של 20 מ' זה מאוד קשה, במיוחד שמה שהמוח שלי מכוייל אליו ב 30 שנה האחרונות זה 10 מ'...
אגב, מה שכתבת לגבי האינטרוואל של הפיקסל לא מדויק בעולם המיפוי.
הדיגום של ה- dem הוא לפי רזולוציה של שטח (לא גובה) ולא בהכרח קשור לתצורת ההצגה הרצויה במפה. הדיגום יהיה לפי הצורך או לפי אופי הטופוגרפיה. האינטרפולציה בכל מקרה נעשית בין כל 2 נקודות (ללא קשר להפרשי הגובה ביניהן) , ומוצגת במפה לפי הדרישה.
דוגמא-
בין שתי נקודות בערך של נניח 227מ' ו- 253מ' ועם מרחק נתון ביניהן אפשר להעביר את קו הגובה 240 בדיוק באמצע (אם האינטרוואלים הם של כל 20 מ') או במקרה של איטרוואל של 10, להעביר את קו 230 קרוב מאוד לנקודה 227, את קו 240 באמצע ואת קו 250 מאוד קרוב לנקודה 253.
שתי השיטות מתבססות על אותו דאטום אבל נכונות באותה מידה.
מקווה שההסבר מובן.
Sent from my Redmi 3S using Tapatalk
מה שכתבתי מאד מדויק כי רציפות קווי הגובה תלויה בצפיפות דיגום שריג הגבהים ואם בפיקסל הנדגם אין מידע לא יהיה לך קו גובה.
Sent from my iPhone using Tapatalk Pro
לא בטוח שאני מבין למה אתה מתכוון.
כל הרעיון של הצגת גובה בשיטה קווית מבוססת על אינטרפולציה. הקו עצמו הוא נתון תיאורטי מחושב שלא מבוסס על מדידה לאורך נקודות על הקו אלא נקודות שנמצאות בקרבה אליו. סביר להניח שאם תמדוד בשטח באופן מדויק את הגובה האמיתי של נקודות הנמצאות לאורך קו גובה תקבל גבהים שונים שהממוצע שלהם יתן את גובה הקו אבל אף אחת מהן לא תהיה בערך של הקו עצמו. זה הרעיון של קווי גובה.
בכל מקרה לענייננו... אני חושב שהפעולה שאני רוצה אפשרית תיאורטית, בדומה לזה שבהרי אילת מציגים קווי גובה כל 20 מ' בגלל קיצוניות הטופוגרפיה. השינוי בתצוגה הוא שרירותי והוא לאורח קו רוחב מסוים. בדאטום עצמו אני בספק אם יש הבדל.
בקיצור, מישהו יודע האם אפשר ואיך עושים את זה באורוקס? https://uploads.tapatalk-cdn.com/201...3018d7a9da.jpg
Sent from my Redmi 3S using Tapatalk
בגסות, איכות שריג הגבהים (DTM) מבוסס על צפיפות הדקירה של הפיקסלים במודל עליו מבוססת המפה, והיכולת הויזואלית להכניס את המידע לתצוגה.
אם הקווים אצלך במפה הם בהפרדה של 20מ' אנכי, אז יכול להיות שההפרש האנכי הוא כ"כ זניח שהתוצר הוא כזה (פחות סביר), או שאי אפשר (הכל היה מריחה אחת של צבע), אלא אם זה הגדרה טכנית של קנ"מ הצפייה (יש מערכות כאלו, שעל מנת לא להעמיס על המחשב, לא רואים את כל הפרטים בכל קנ"מ).
יותר סביר שהרזולוציה של הדגימה היא כזו המאפשרת מיפוי בטווח הנ"ל (20מ').
להוסיף קו ביניים סטטיסטי במרווח 10 מ' בין הקווים הקיימים, זה להוסיף קו גובה וירטואלי, שלא מייצג את המציאות אלא את הממוצע בין הקווים שכן נכללו.
ככזה, לא ייצג תופעות בשטח שהרזולוציה שלהם פחותה מאיכות המקור, קרי כיפה סמויה או עליה של 10מ' ושוב ירידה לאותו קו תיבלע בקו הסטטיסטי הוירטואלי (אחרת היה קו כזה).
אתה צריך לברר מה היה הקנ"מ מקור, וזה יקדם אותך להבין אם התוצר מיפוי הזה בכלל עם פוטנציאל למידע ברזולוציה שאתה מחפש.
אני לא כ"כ מצליח להבין בדיוק את התיאור שלך, אבל את התאוריה אני חושב שאני מכיר לא רע.
אני מסופק אם הפקקטה מפת חינם שיש לי באורוקס מבוססת על dtm שנאסף במיוחד עבורה (או כל מפת טיולים אחרת לצורך העניין).
יותר סביר שה dtm נלקח/נקנה מ dtm שכבר קיים לא מעט שנים עבור כל כדור הארץ ברזולוציה לא רעה.
קו גובה הוא תמיד וירטואלי. ברור שככל שרזולוצית הדיגום טובה יותר כך ניתן להוסיף יותר קווי גובה בין אותם הפרשים ושהם יהיו יותר נאמנים למציאות. אבל עדיין, כל אחד מהם יהיה תיאורטי/מחושב/וירטואלי.
לצורך העניין, בין 2 נקודות דיגום יכול להיות הפרש של 5 מ', 20 מ' או 100 מ' ואפילו 20 סמ', תלוי בטופוגרפיה. איכות הדיגום בתא השטח המוגדר אחידה ועדיין הבדלי הטופגרפיה דינמיים והם ישפיעו על הדלתא המספרית בין הנקודות.
מה שיקבע כמה קווי גובה יהיו בין 2 נקודות ספציפיות זה רק ההפרש הנומרי ביניהן. בין 2 נקודות דיגום ב dtm ספציפי יכול שיהיה קו גובה אחד, 2,3... או 0, כתלות בהפרש הגבהים ואינטרוואל קווי הגובה המוגדר למפה הספציפית. כל קווי הגובה ביו הנקודות מחושבים, וזה לא משנה אם עוברים שם 1,2 או 20...
Sent from my Redmi 3S using Tapatalk
ובחזרה לפרקטיקה...
אחרי קצת חפירה וקריאה על אופציית תלת מימד שיש באורוקס הבנתי שכנראה אין לי את קבצי ה dem ולכן גם אופציית התלת מימד לא עובדת. (התלת מימד לא קשור לשאלה המקורית אבל אני מניח שבלי dem גם לא אוכל לשנות הגדרות של קווי הגובה).
מצאתי את ה dem והורדתי את הקבצים הרלוונטים מכאן http://viewfinderpanoramas.org/Cover...ramas_org3.htm ושמרתי אותם בתיקייה הרלוונטית באורוקס.
לצערי אין שינוי ועדיין אופציית התלת מימד לא עובדת.
אני משאר שקווי הגובה במפה כרגע הם קווים וקטוריים רגילים (כמו שביל) ולכן כל עוד לא אשנה את זה כמובן שלא ניתן יהיה לשנות את האינטרוואלים שלהם.
אם מישהו יודע איך אפשר עוד להתקדם זה יעזור... בג'יפולוג יודעים הכל וגו'...
עריכה: טוב מצאתי איך להפעיל את קבצי ה dem ואכן התלת מימד עובד וגם תצוגת הצללות. עדיין אין שינוי באינטרוואל קווי הגובה. לדעתי עדיין הוא לא מציג את קווי הגובה על בסיס ה dem.
Sent from my Redmi 3S using Tapatalk
אם אני זוכר נכון אתה עובד עם מפת ישראל-סוריה.
אולי אם תעבוד עם מפת israel-hiking, יהיה לך יותר פירוט?
אצלי קווי הגובה הם כל 10 מ. לא בכל רמות הזום רואים את כל המספרים אבל היכן שכן, ניתן לראות שאכן מדובר ב10.
אכן מפות ישראל - סוריה. יש לי גם את Israel - hiking ובאמת שם זה כל 10 מ', אבל אני מעדיף את הראשונה. נראה, אם לא אמצא פתרון אולי אנסה להתרגל ל- Israel - hiking
שים לב אגב להבדלים, בדוגמה- סינגל יער ביריה. לשימוש שלי (רכיבה רציפה בשאיפה בלי עצירות לניווט/התמצאות) ישראל-סוריה עדיפה.
https://uploads.tapatalk-cdn.com/201...32dd97b964.jpg
https://uploads.tapatalk-cdn.com/201...9042c50c1d.jpg
Sent from my Redmi 3S using Tapatalk
יונתן,
לא יודע אם אני מחדש לך משהו, אבל יש גם Israel-Hiking לרוכבי האופניים.. בעמוד ההורדות אתה יכול לבחור בין "מפת הטיולים הפתוחה" (Israel Hiking) לבין "מפת האופניים הפתוחה" שאולי תתאים לרכיבה יותר (סימוני סינגלים ורמת פירוט מתאימה יותר לרוכבים.
ולטובת מי שלא מכיר, במיוחד לאחר שהקישורים להורדה השתנו בשנים האחרונות - נכנסים מהסלולר/טבלט לאתר Israel Hiking - http://israelhiking.osm.org.il, לוחצים על כפתור המידע (עם האות "i") מימין (התחתון) ומשם על הקישור להורדת המפות. אח"כ נותר לבחור את תוכנת הניווט, למשל אורוקס, ואת המפה הרצויה (נסה גם את מפת האופניים הפתוחה). תוכל לבחור גם את רמת הזום, אולי לאופניים שווה לבדוק גם את המפה המפורטת יותר (זום 16), למרות שהקובץ יהיה ענק ... בשביל הבדיקה לפחות תתחיל מזום 15.
אורוקס יופעל אוטומטית להורדת המפה ברקע. זה עשוי לקחת דקות ארוכות, בהתאם למהירות החיבור לרשת. לאחר שההורדה תסתיים (עקוב אחד ה- Notification של המכשיר) המפה מוכנה לשימוש. אולי תצטרך לבצע רענון של רשימת המפות, או פשוט להפעיל מחדש את אורוקס.
ארז תודה. לא יודע אם בא לי להוריד עוד מפה... המכשיר שלי כבר הפך לספריית מפות ומתישהו צריך לעצור...
מניח שאתה לא מכיר אופציה לשינוי האינטרוואלים של קווי הגובה בישראל-סוריה?
Sent from my Redmi 3S using Tapatalk
ה-DTM הנפוץ והסטנדרטי לתצוגה עולמית גסה (שלא לפרויקט ספציפי), הוא בסביבות 20 מטר.ציטוט:
נכתב במקור על ידי יונתןמצפה
זה לבד עונה לשאלה שלך.
בהרבה מקרים הקווי גובה שאתה רואה חולצו דיגיטלית ממפה סרוקה, אז גם לא תוכל לבצע אינטרפולציה אמיתית.
בשנה האחרונה פורסם למכירה DTM בפריסה עולמית,עם הצהרת דיוק הרבה יותר גבוהה, אבל הוא יקר מאד כדי שישלבו אותו במפות טיולים, והוא באמת רק מהשנה החולפת.
מה הכוונה 20 מ'? הגריד של השטח 20*20? רזולוציית החיישן הוא ל 20מ' +-?
שבילנט וסמנ''ש כל אחד מהם מייצר לעצמו dtm? אני מסופק.
Sent from my Redmi 3S using Tapatalk
אגב, כשאני מציג תצוגת תלת ממד המתבססת על ה dem שהורדתי, איכות ההגזמה מאפשאת הצגה מצויינת ומדויקת של הטופוגרפיה. כך שלדעתי המידע זמין וזה רק עניין של הצגתו נכון במערכת.
Sent from my Redmi 3S using Tapatalk
דורון, אם אתה מתכוון לדיגיטציה, שבה יושב אדם עם עכבר מול מחשב ודוגם קו ממפה על מנת שהנתונים שלו יהיו נומרים, הימים האלו חלפו מזמן מזמן.ציטוט:
נכתב במקור על ידי ד ו ר ו ן
אין מצב שיש היום מפות דיגיטליות (שהן לא מפות ישנות סרוקות כדוגמת מפות רוסיות שיש לכל מיני מקומות נידחים) שבהן קווי הגובה חולצו ממפה סרוקה ולא מבוססים על dem/dtm כזה או אחר. גם אם בסוף בפועל במפה הקווים הם שכבה רסטרית רגילה.
http://www.viewfinderpanoramas.org/dem3.html
אתה מבין מה הרזולוציה שהם מדברים עליה בפסקה הראשונה?
הכוונה ברזולוציה היא לגודל הפיקסל הנדגם בשטח במ''ר/סמ''ר.
או לחילופין איכות הדיוק של החיישן.
אני לא מכיר רזולוציה אחרת של dtm אבל אשמח אם תחדש לי.
Sent from my Redmi 3S using Tapatalk
תן קצת קרדיט..ציטוט:
נכתב במקור על ידי יונתןמצפה
וכן,
הדיגיטציה לא ידנית, יש כלים ממוחשבים אוטומטיים, וכן, מפות חינמיות שלא חייבות רמת דיוק גבוהה (רוב עזרי הניווט) עדיין מיוצרות בשיטות אלו.
בפלטפורמות חינמיות/זולות, איך ירוויחו?
בנון ישלם?
Sent from my iPhone using Tapatalk Pro
אני מודה שאני לא בקי בשיטות הייצור המסחריות של מפות בהפצה רחבה. אבל עצם העובדה שיש מפות חינמיות (Israel hiking למשל) שבהן קווי הגובה הם כל 10 מ', והאינטרוואל הזה משתנה בהתאם לזום, גורם לי להאמין שזה לא מידע שמחולץ ממפה סרוקה. אם כן זה באמת מפתיע...
ושוב, איך אתה מסביר את זה שבתצוגת תלת מימד במפה המדוברת שלי, שמבוסס על ה dem החינמי שהורדתי, מציג רמת דיוק מצויינת?
Sent from my Redmi 3S using Tapatalk
בשביל להתרשם לא חייבים להוריד.ציטוט:
נכתב במקור על ידי יונתןמצפה
הנה קישור לצפיה באתר באזור ביריה אותו הזכרת במפת האופניים הפתוחה, רמת זום 16 - http://israelhiking.osm.org.il/#!/16/32.9926/35.5243

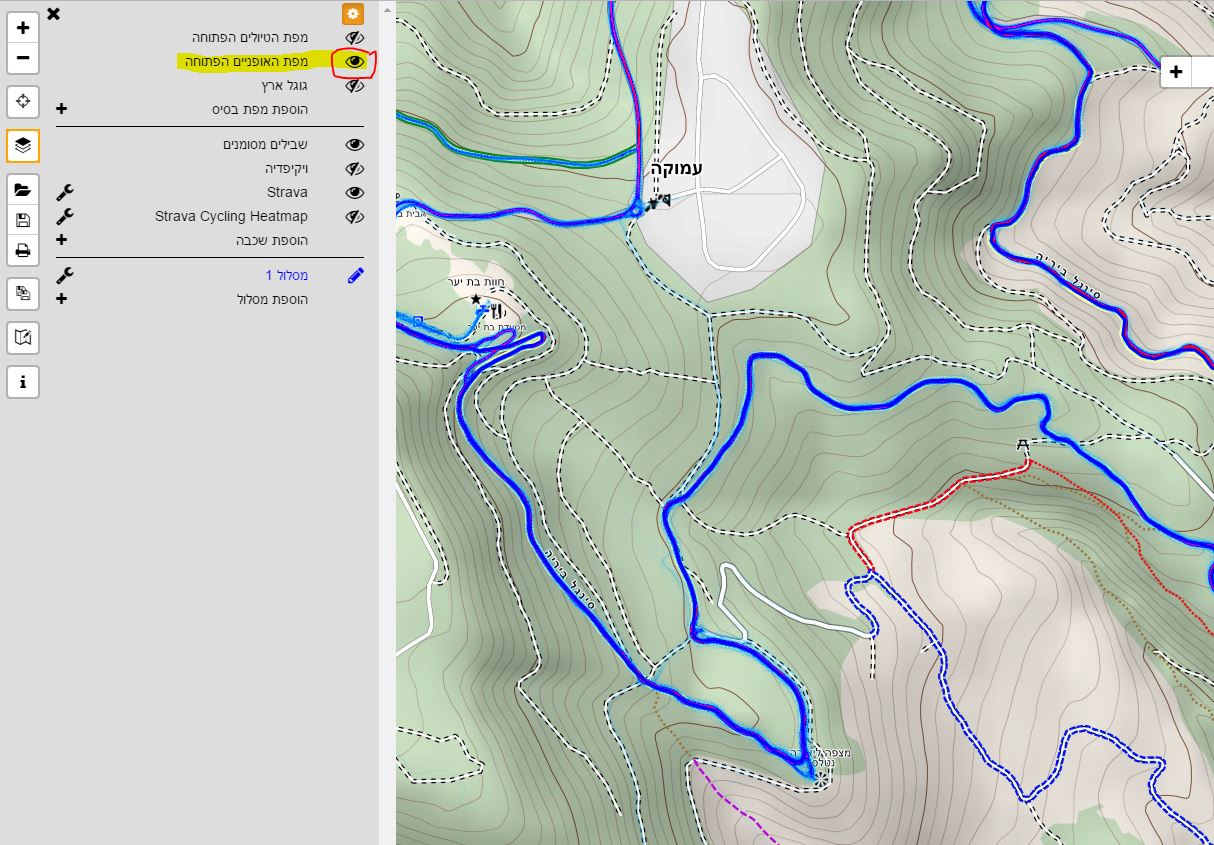

וצילומסך מאותה נקודה:
קובץ מצורף 115385
לגבי שינוי המרווחים בין קווי הגובה, לא מספיק מכיר. אולי Steed יוכל לסייע, אבקש ממנו שיתייחס.
ארז תודה!
