לחץ אוויר. חיבור שני מיכלי צבירה במערכת אחת בדרך הנכונה.

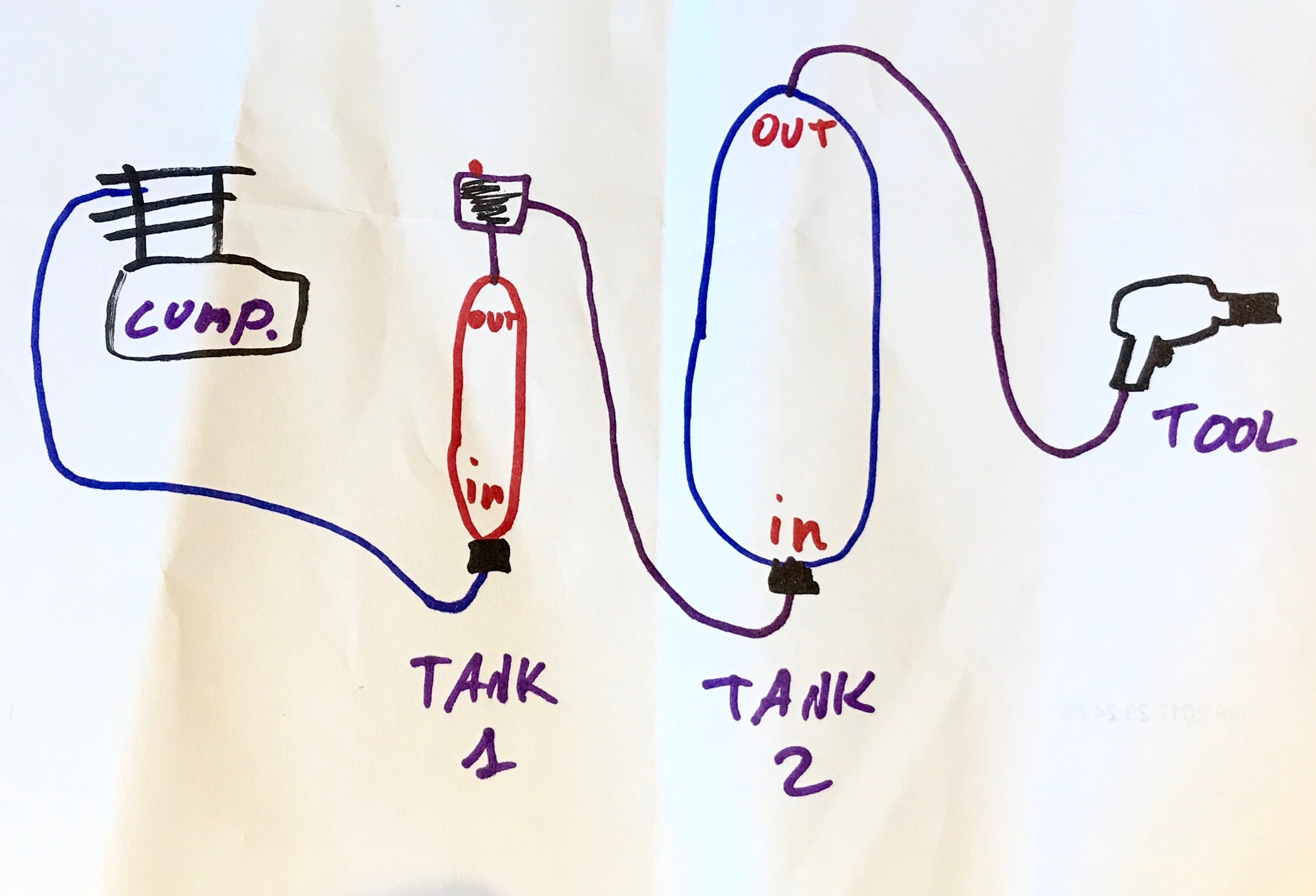

קובץ מצורף 116101

הי

מה היא הדרך הנכונה לחבר שני מיכלי צבירה לא באותו הגודל.
הפרשוסטאט יושב על Tank1 ובכניסה למיכל יש שסתום חד כיווני.

השאלה הספציפית שמעניינת אותי היא, האם יש לשלב גם בכניסה של Tank2 שסתום חד כיווני? היעד שלי הוא ליצור מערכת של מיכל אחד גדול בנפח של Tank1+Tank2

ההרגשה שלי היא שלא צריך. כלומר לחבר בין שני המיכלים בקו הקצר ביותר הניתן ולאפשר זרימה חפשית בשני הכיוונים על מנת לאפשר "שיוויון כלים"

מה דעתכם?
כמובן אשמח לקרוא עוד דגשים בחיבור מערכת כזאת.

תודה
אייל

אני חושב שאתה צודק.

בתעשייה נהוג להוסיף מיכל צבירה נוסף לפני מתקן/מכונה על מנת להבטיח רצף פעולה. מיכל זה קטן יותר מהמיכל הראשי. במילים אחרון - הקטן ליד כלי העבודה.
למיטב זכרוני, אין אל חוזר בין המיכלים וביציאה מהמיכל הקטן.

האל חוזר מיועד למדחס עצמו. שהלחץ לא יברח ממנו במנוחתו ולא יקשה על ההתנעה תחת לחץ.

בקיצור, שרשר בינהם בכל צנרת שעומדת בלחץ הדרוש בלי שום שסתום
