מבקש עזרה בלמדל שתי פלטות לDXF
שלום חברים,
אני רוצה לעבור ל RUF עם קפיצי CJ במקום הSPOA אצלי כרגע וצריך מודל של שתי פלטות כדי שאוכל לחתוך לחיתוך לייזר במקום להלחם עם דיסק.
תודה לשגיא ולאלון על העזרה בהבנה הכללית ושיחות הטלפון, ותודה מראש למי שיוכל לעזור .
אלו הפרטים שיש שלי עבור הפלטה האחורית באדיבות אלון :
http://www.jeepolog.com/UserFiles/Im...cs/Sketch1.JPG
ובתמונה המצורפת עבור הקדמית. https://uploads.tapatalk-cdn.com/201...efc9bf4766.jpg
1 קבצים מצורפים
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
מצורף קובץ DXF בקנה מידה 1:1 של הפלטה השנייה שאתה יכול לקחת לחיתוך לייזר.
לגבי הפלטה הראשונה - חסרות לא מעט מידות. מציע לך לצייר אותה ביד, על נייר משבצות, בקנה מידה 1:1. אם היא תהיה מוגדרת היטב, אין בעייה להפוך אותה לDXF כמו שעשיתי לשנייה. מה שאתה לא מתכנן - בלי פינות חדות, בכלל. רק רדיוסים, אפילו קטנים.
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
תודה רבה נמרוד. העלים של הcj עדיין לא בידיים שלי ככה שלא אוכל לקחת מדידה מדויקת לחלוטין. אז אצטרך לחכות. עזרת לי מאוד
Sent from my LG-H815 using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
מה המידע שאתה צריך לגבי עלים של CJ? במקרה יש לי כאלו... רק שהם מחוברים ל CJ :rolleyes:
שאל שאלות פה בפורום, ובסבלנות יכול להיות שנוכל לעזור לך להשלים את השרטוטים ואת הפרויקט.
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
צריך למקם אותם על הרכב, ורק ככה אוכל לתת מידות מדויקות לנמרוד היקר. יש מדריך מסודר מאוד של אלון היקר, אבל לו יש כישורי ריתוך ופי עשר ידע ממני בערך.
Sent from my LG-H815 using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
תודה רבה נמרוד, סייעת לי מאוד.
חיתוך ארבעתן בפלאח 6 מ"מ במסגרייה שהכרתי אתמול
יוסי נונו, מושב רנן ליד אופקים, 0546577822https://uploads.tapatalk-cdn.com/201...b8051b29ec.jpg
Sent from my LG-H815 using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
ציטוט:
נכתב במקור על ידי
מוטי טויוטה
ממליץ על הבחור! חותך ומכופף גם פחים לפי מידה, כולל נירוסטה. עושה עבודה יפה.
Sent from my SM-G930F using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
אם יורשה לשאול...כמה לקח לך על החיתוך? אפשר גם בפרטי
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
ציטוט:
נכתב במקור על ידי
asafpeleg
ממליץ על הבחור! חותך ומכופף גם פחים לפי מידה, כולל נירוסטה. עושה עבודה יפה.
Sent from my SM-G930F using Tapatalk
מאיפה אתה אסף? קפוץ לקפה.
שלחתי בפרטי.
Sent from my LG-H815 using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
שלום חברים. אבקש עזרתכם בשנית. אני צריך סקיצה dxf לנדנדות. אני צריך 10.5 סנטים מחור לחור, חור 12 מ"מ, וקצוות מעוגלים. רוחב 5 ס"מ יספיק. יש למישהו זמן? תודה רבה.
Sent from my LG-H815 using Tapatalk
2 קבצים מצורפים
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF

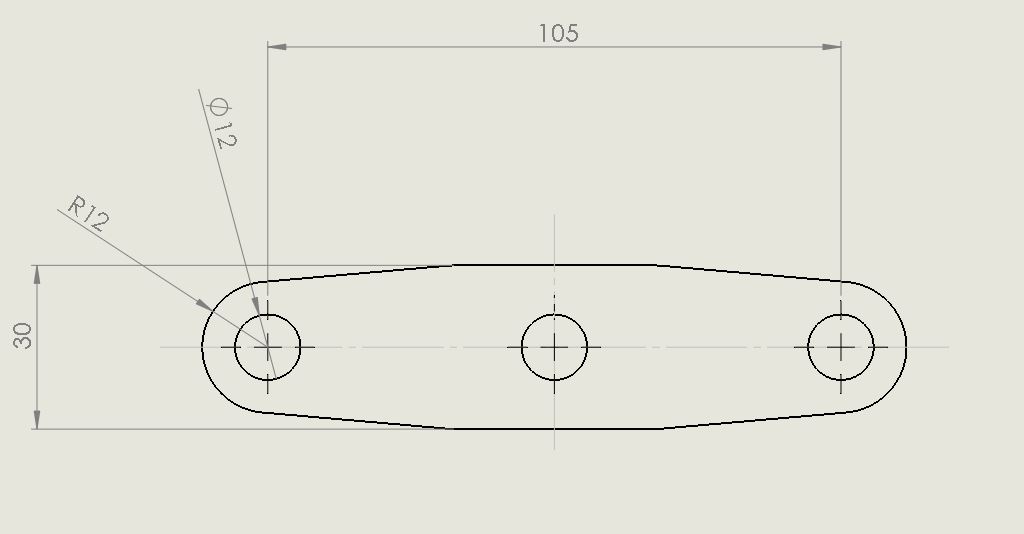

בבקשה, מצורף DXF.
קובץ מצורף 117201
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
נמרוד ידידי, אפשר את הפלאח ברוחב 45 מ"מ?
אפשר ממרכז חור לכל קצה 2 ס"מ?
מה המרחק בין מרכז חור, לרדיוס הכי קצר?
תודה רבה
Sent from my LG-H815 using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
ציטוט:
נכתב במקור על ידי
מוטי טויוטה
נמרוד ידידי, אפשר את הפלאח ברוחב 45 מ"מ?
אפשר אבל אין צורך.
ציטוט:
אפשר ממרכז חור לכל קצה 2 ס"מ?
מה המרחק בין מרכז חור, לרדיוס הכי קצר?
השארתי חומר מסביב לחורים ברוחב רדיוס של החור, כלומר 6 מ"מ. קוטר ראש בורג M12 הוא 18 מ"מ, תוסיף לזה שייבה שהקוטר שלה 20-22 מ"מ. ישאר עוד 2-3 מ"מ מעבר לשייבה. כל מה שמעבר לזה מיותר.
אם אתה רוצה אפשר להגדיל את הרדיוס ל20 מ"מ ואת הרוחב ל45 או 50 - או למשולש או בומרנג או כל צורה אחרת שרואים בשאקלים - זה עניין אסטטי בלבד.
נ.ב. - אני ממליץ על עובי 6 מ"מ, אפשר 8, לא יותר. החור באמצע הוא אופציה שאולי תרצה לנסות, של חיבור שני חלקי השאקל ביחד עם בורג וצינור עבה דופן, בשביל להקשיח את השאקל כדי להדק את הרכב על הכביש.
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
תודה רבה, השכלתי. לפני שאשלח לייצור אני שוקל לקחת תושבות קדמיות קצת קדימה כדי להימנע מנדנדה ארוכה כל כך. אבדוק איך אני מתקדם עם זה ויכול להיות שאבקש שוב לגזול מזמנך כדיי לייצר אחת של 9 ס"מ חור לחור, אם יתאפשר כמובן. אעדכן בהמשך.
תודה רבה, עזרת לי מאוד.
Sent from my LG-H815 using Tapatalk
2 קבצים מצורפים
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
מלך. תודה רבה
Sent from my LG-H815 using Tapatalk
תגובה: מבקש עזרה בלמדל שתי פלטות לDXF
ציטוט:
נכתב במקור על ידי
מוטי טויוטה
מלך. תודה רבה
Sent from my LG-H815 using Tapatalk
מלר
:p
