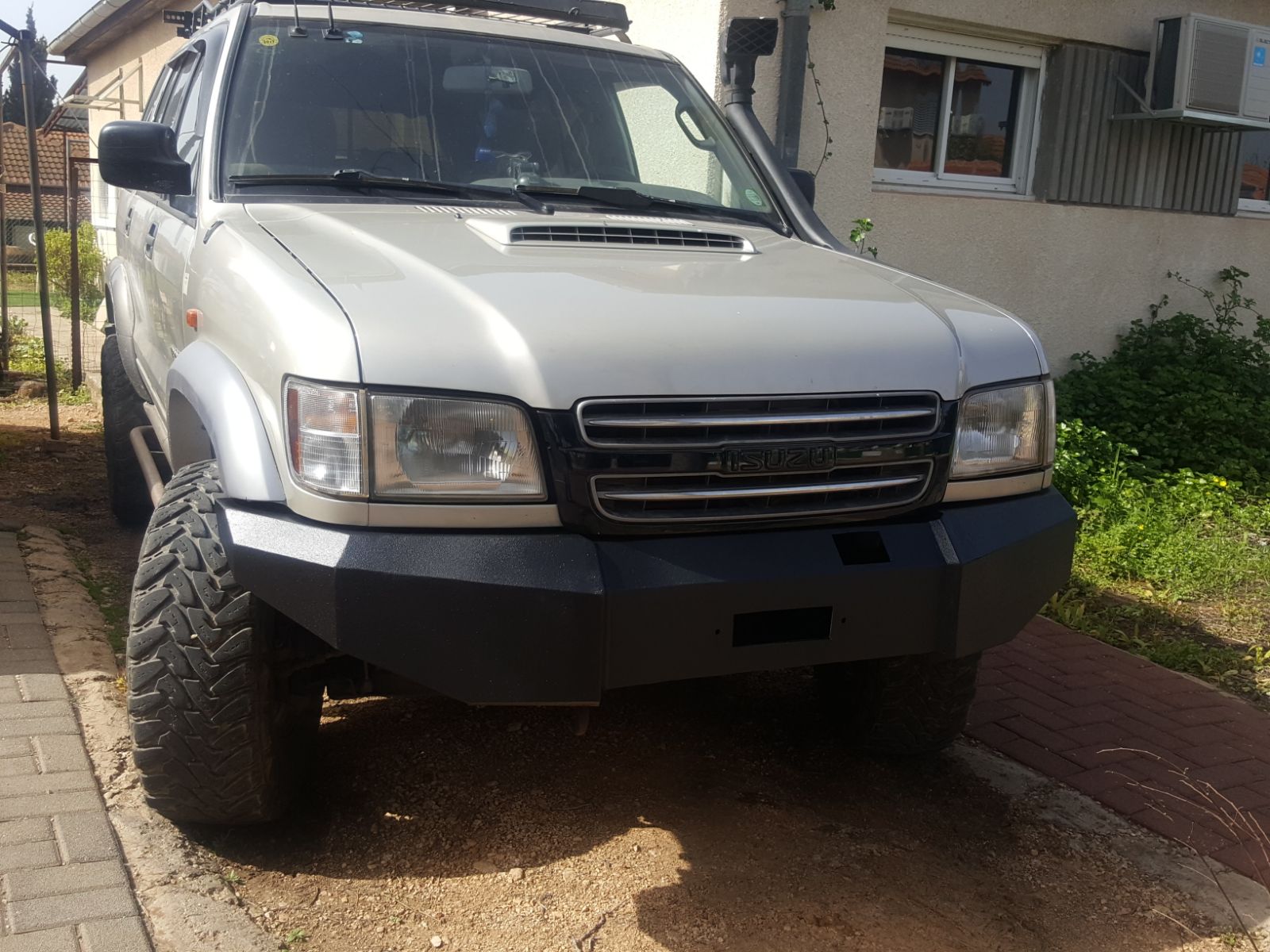

התחדשתי בפגוש קדמי - שאלה לגבי אזני גרירה

אהלן
התחדשתי בפגוש ברזל עם הכנה לכננת, התושבת של הכננת בריאה ביותר ועליה מולבש ה"פרצוף" עם 4 ברגים+ שני הברגים שתופסים גם את השפתיים של הכננת.
חסרים לי כמה שיפצורים - פנסי ערפל, אזני גרירה ואולי גשר עליון מעוצב..

איזה עובי אני אצטרך לאזני הגרירה ואם זה בכלל נכון לבצע - כאשר האזניים תרותכנה לפלטות הצד שבנויות כחלק מהתושבת של הכננת?

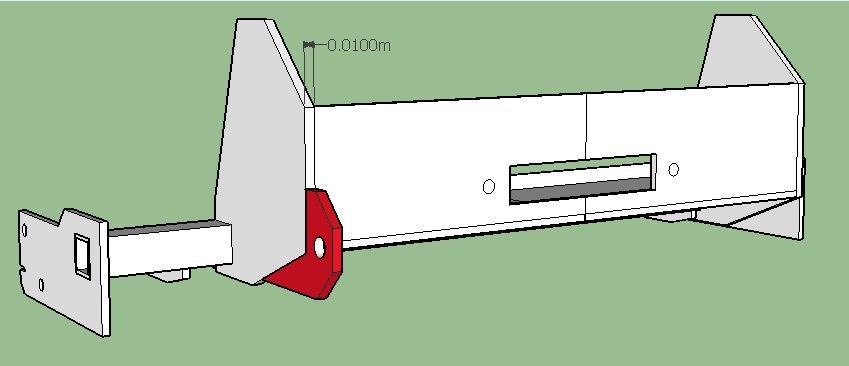

החלק האדום שבתמונות..
דרך אגב - הפגוש צבוע בצבע רפטור מחוספס וחזק.. אחד היפים שיצא לי לראות, רק הזמן יגיד עד כמה הוא חסין לשריטות..

קובץ מצורף 118737
קובץ מצורף 118738
קובץ מצורף 118740
קובץ מצורף 118741
קובץ מצורף 118742

יש בל.כ. אזני גרירה 4.5 טון מוכנות עם ברגים. בארבעים ומשהו שח. ועוד אחת סוג לריתוך סביב ה90 שח.
לדעתי עדיף לקנות מוכן במחיר הזה.
רק שים לב שאלו עם הברגים באות עם סגר קפיצי שנוטה להשבר. שווה לחמם אותו ולכופף מעט יותר כדי שישב בפחות לחץ. (כמובן שלחסם בחזרה).

נכון יותר לחבר את האזניים לפלטות שמתחברות לקורות השלדה:
קובץ מצורף 118743

בכל מקרה, עבודה יפה מאד! תתחדש!

התושבות הצדדיות מתחברות לתושבת המקורית של הפגוש, לדעתי לא חזק כמו התושבות הפנימיות שמתברגות ישר על השילדה..
אזני הגרירה המקוריות מןברגות מתחת לשילדה ולא בתושבת הצדדית

- - - Updated - - -

ציטוט:

---

נכתב במקור על ידי נמרוד

בכל מקרה, עבודה יפה מאד! תתחדש!

---

תודה, נצלם שוב כשיהיה מוכן עם הפנסים והכננת.

תתחדש!

עבודה עצמית שלך?

חיובי

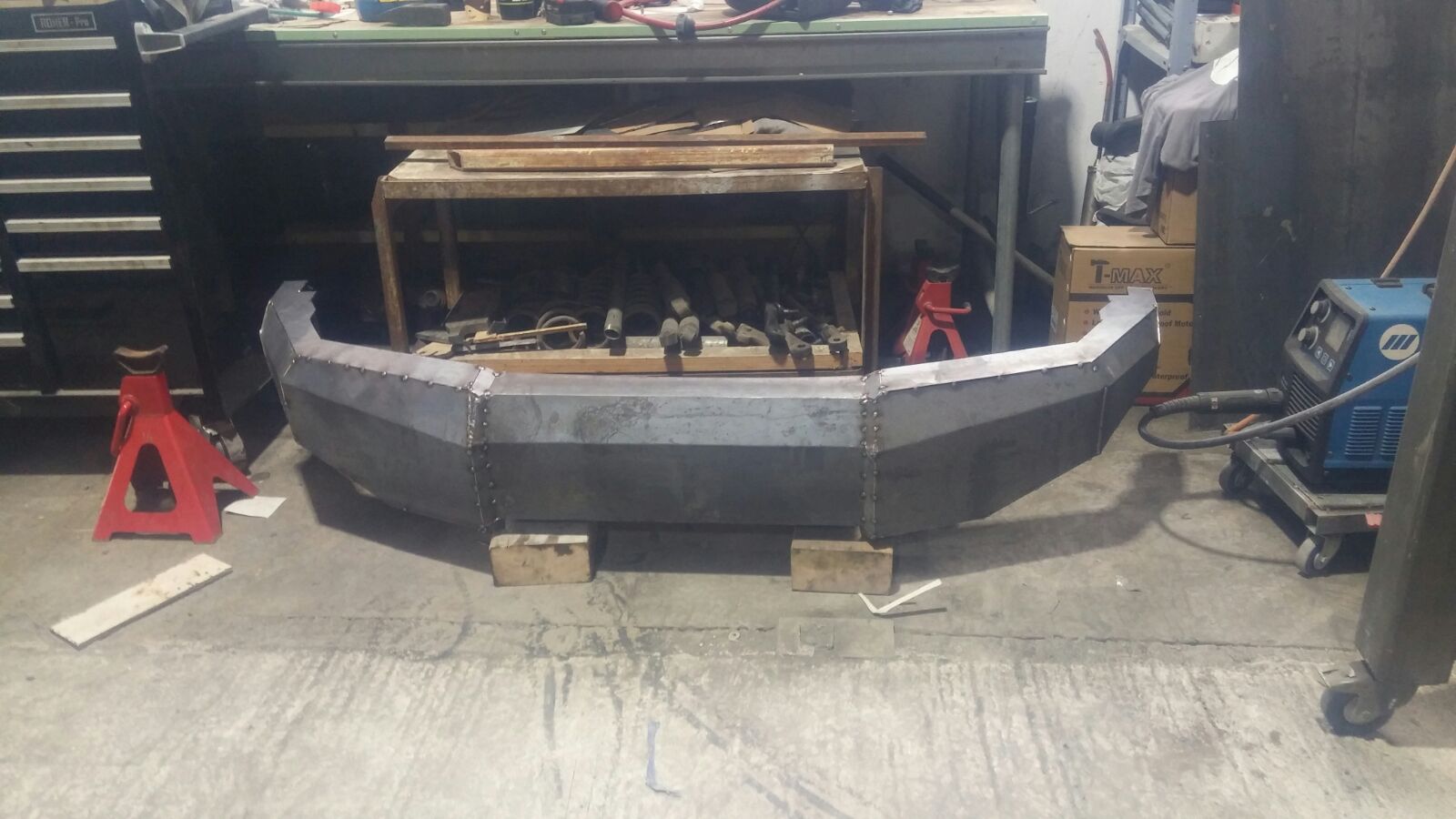

זה אב טיפוס, רציתי לייצר משהו שונה מבחינת המראה, לא אוהב את פגושי המגש הסטנדרטיים..
חשבתי לקחת מידות ולייצר סדרתי כמה יחידות אם מישהו נוסף ירצה

ציטוט:

---

נכתב במקור על ידי wonderd

חיובי
זה אב טיפוס, רציתי לייצר משהו שונה מבחינת המראה, לא אוהב את פגושי המגש הסטנדרטיים..
חשבתי לקחת מידות ולייצר סדרתי כמה יחידות אם מישהו נוסף ירצה

---

אשמח לקנות פגוש כזה אם המחיר סביר. אפשר פרטים?

אשמח לשמוע עלויות, אני מעוניין בבניה דומה לטראנו שלי
תמונה לייחוסhttps://uploads.tapatalk-cdn.com/201...858a587143.jpg

Sent from my A0001 using Tapatalk

ציטוט:

---

נכתב במקור על ידי wonderd

חיובי
זה אב טיפוס, רציתי לייצר משהו שונה מבחינת המראה, לא אוהב את פגושי המגש הסטנדרטיים..
חשבתי לקחת מידות ולייצר סדרתי כמה יחידות אם מישהו נוסף ירצה

---

נראה מצוין.

באיזה עובי חומר השתמשת למעטפת?
לקחת בחשבון גישה לידית שחרור של הכננת?

השאלה אם רוצים רק את הפגוש עצמו, אם רוצים כולל תושבת לכננת..
עלויות אני אוכל לקבוע אחרי שאבצע את הכיפופים בצורה מסודרת.. כרגע הכל ידני אז יש הרבה עבודה והעלות תהיה בהתאם.
בכל מקרה זה לא שירשור מכירה אז אם מישהו רוצה שידבר איתי בפרטי..

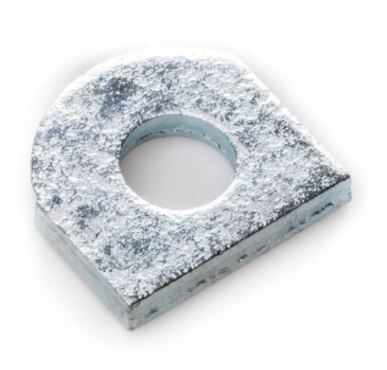

לגבי אזני הגרירה - לא קיבלתי תשובה - באיזה עובי הן צריכות להיות כדי שיעמדו בעומס בלי להיקרע? ראיתי אזניים היום בעובי 8 ממ, לא נראה לי מספיק לגרור ג'יפ - מצ"ב תמונה:

קובץ מצורף 118753

- - - Updated - - -

ציטוט:

---

נכתב במקור על ידי liontamer84

נראה מצוין.

באיזה עובי חומר השתמשת למעטפת?
לקחת בחשבון גישה לידית שחרור של הכננת?

---

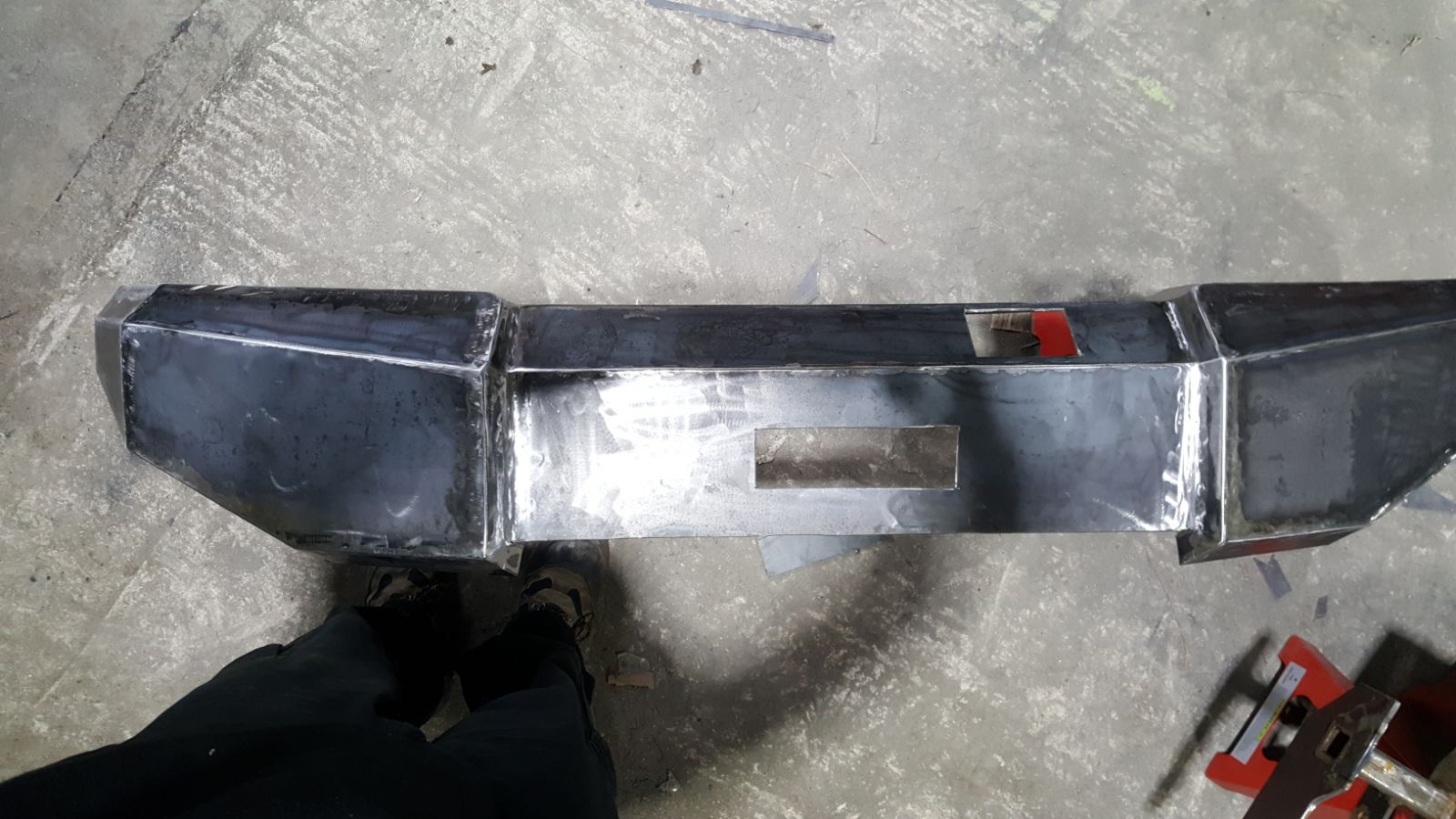

3 מ"מ, יש פתח מתאים בול לצורך הענין, אני צריך רק למקם את קופסת הסולנואידים שלא יהיה מכוער ועם גישה לחיבור הכבל שלט, חשבתי על פלטת התושבת הצדדית מתחת לכיסוי

קובץ מצורף 118752

האוזן שצירפת (אוזן ריתוך קצרה) לא מספיק טובה.
כלומר,
אין לה בעיה לעמוד בעומס כל עוד המשיכה היא בקו ישר בדיוק (מה שאף פעם לא יקרה).
אתה יכול לרתך שתיים אחת לשניה. אני לא מהנדס, אבל בדיפנדר זה מה שעשיתי והן שרדו חילוצים גיבורים בלי סימני כיפוף כלשהם.

תודה!
השבוע נייצר כאלה מותאמות לתושבת שלי..

אוזני הריתוך שצירפת פה, לא טובות, הם אולי יחזיקו, אבל אז עלול להיות גם מסוכן מידי.
האוזנים מיודעות לריתוך לטובת עיגון מנעולים.

הייתי ממליץ לך לצור אוזניים יעודיות, עבות ורציניות.

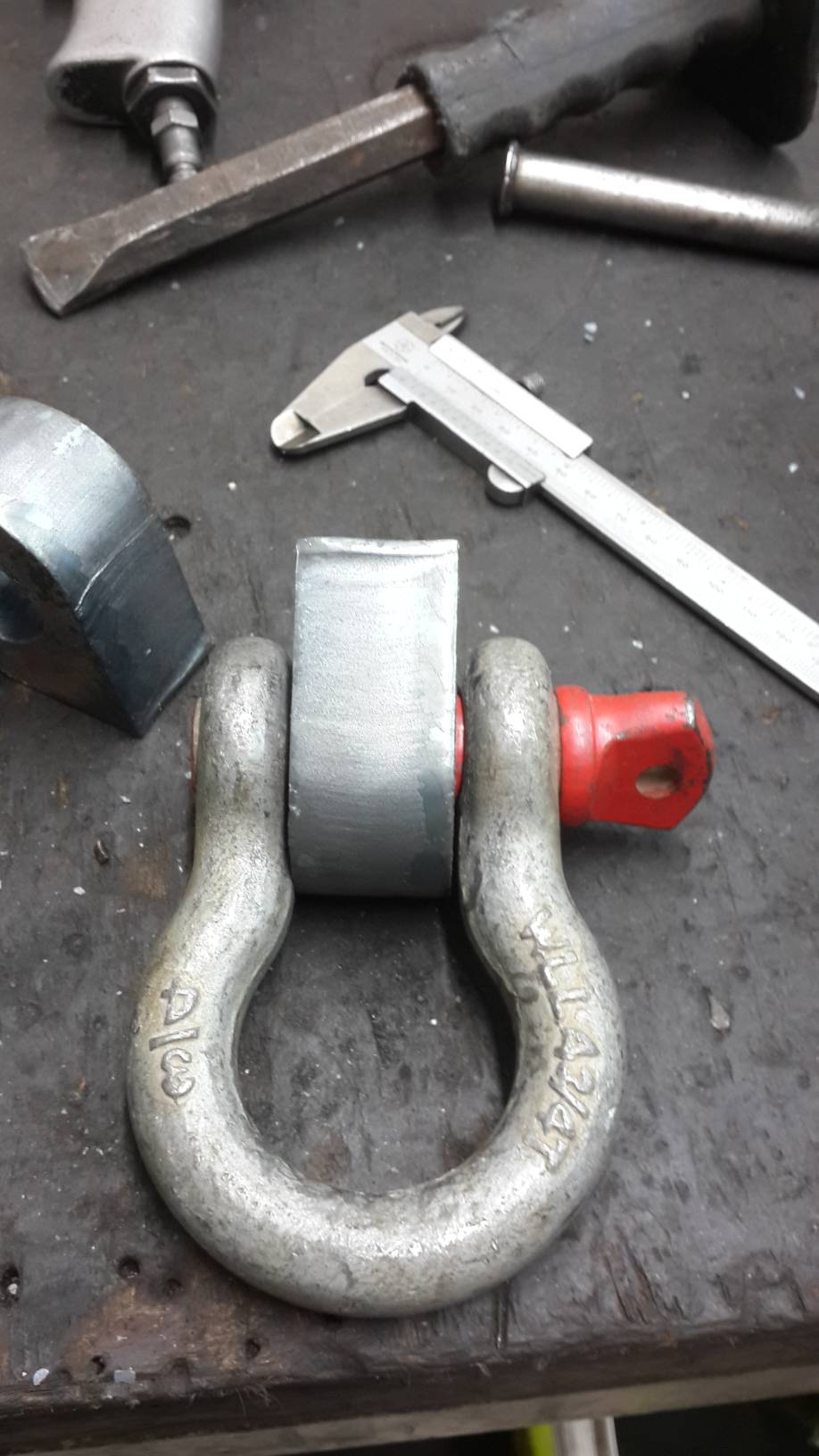

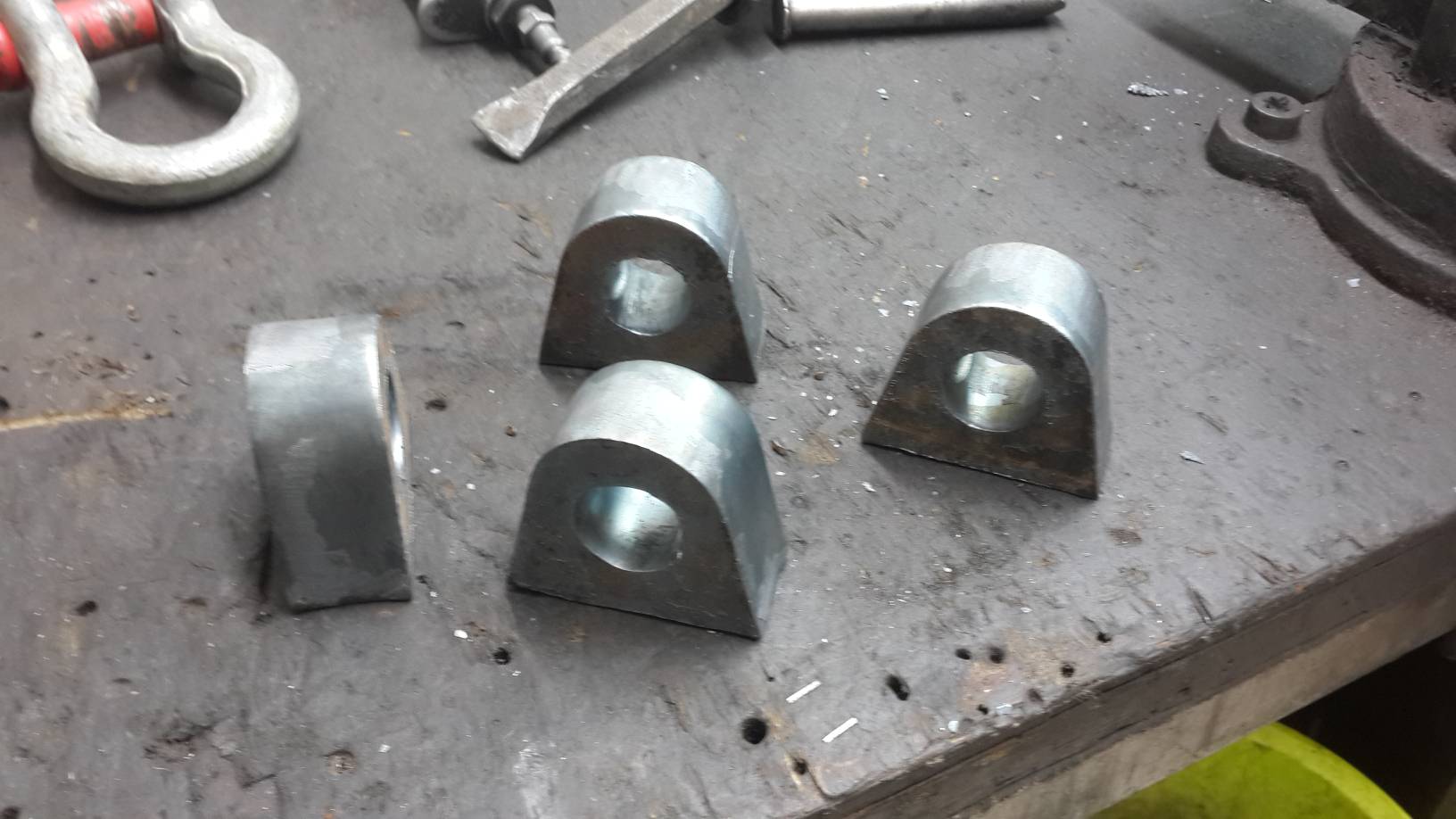

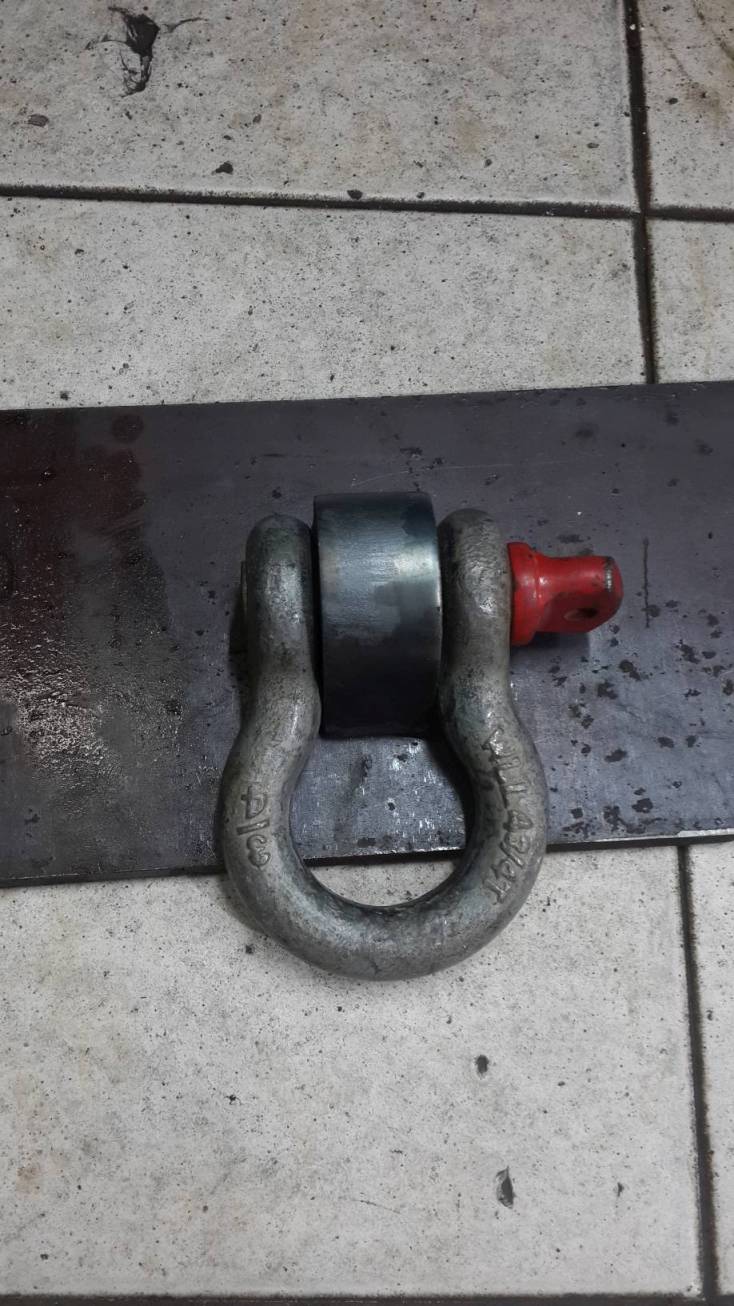

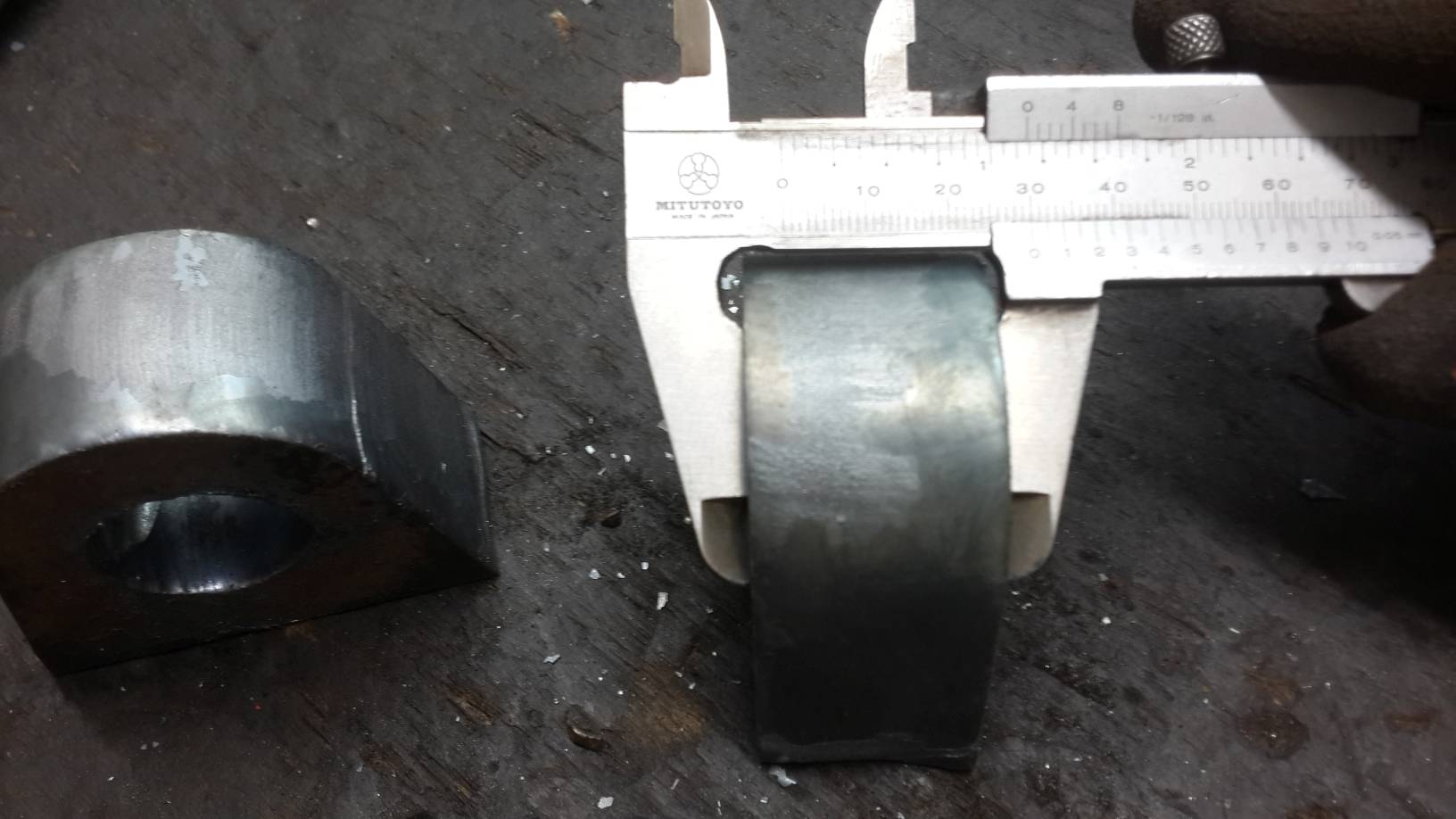

אני הלכתי למפעל ברזל (צינומטל) בנתניה, הם חתכו לי שם את האוזניים הבאות, מדוד בגוגל לשאקל 3/4.
חשוב מאוד לבצע ריתוך מאוד איכותי, ואז האוזן יכולה לעמוד בעומסים מאוד מאוד גדולים (אני יודע לרתך, אבל אני לא רתך, לקחתי את העסק לרתך על-מנת שלא יהיו פאדיחות....)

עלות כל אוזן: 25 ש"ח + מע"מ.
האוזן רותכה לפלטה בעובי 10 מ"מ, וחוברה לשילדה
קובץ מצורף 119020
קובץ מצורף 119021
קובץ מצורף 119022
קובץ מצורף 119023
קובץ מצורף 119024

קובץ מצורף 119025

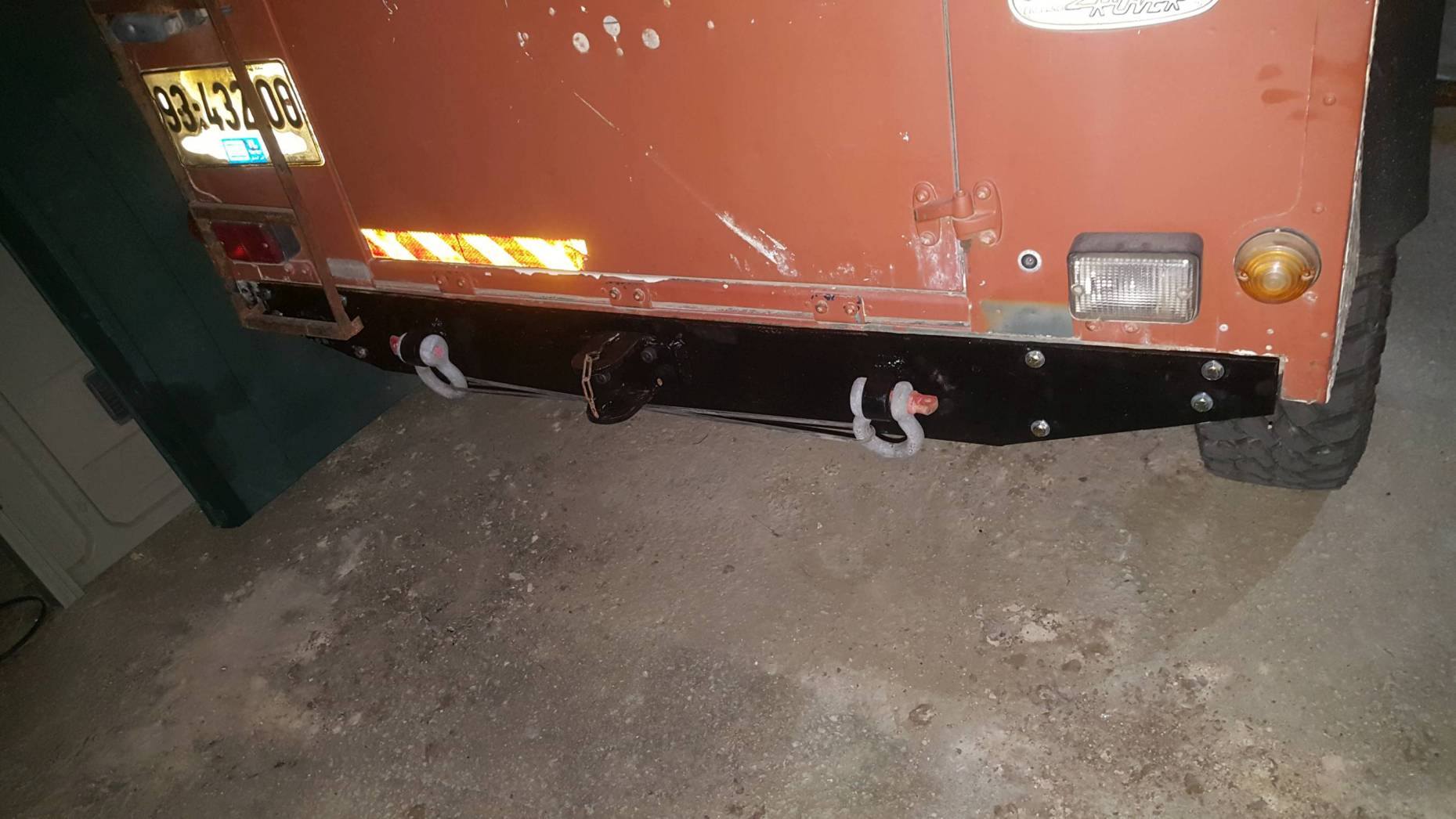

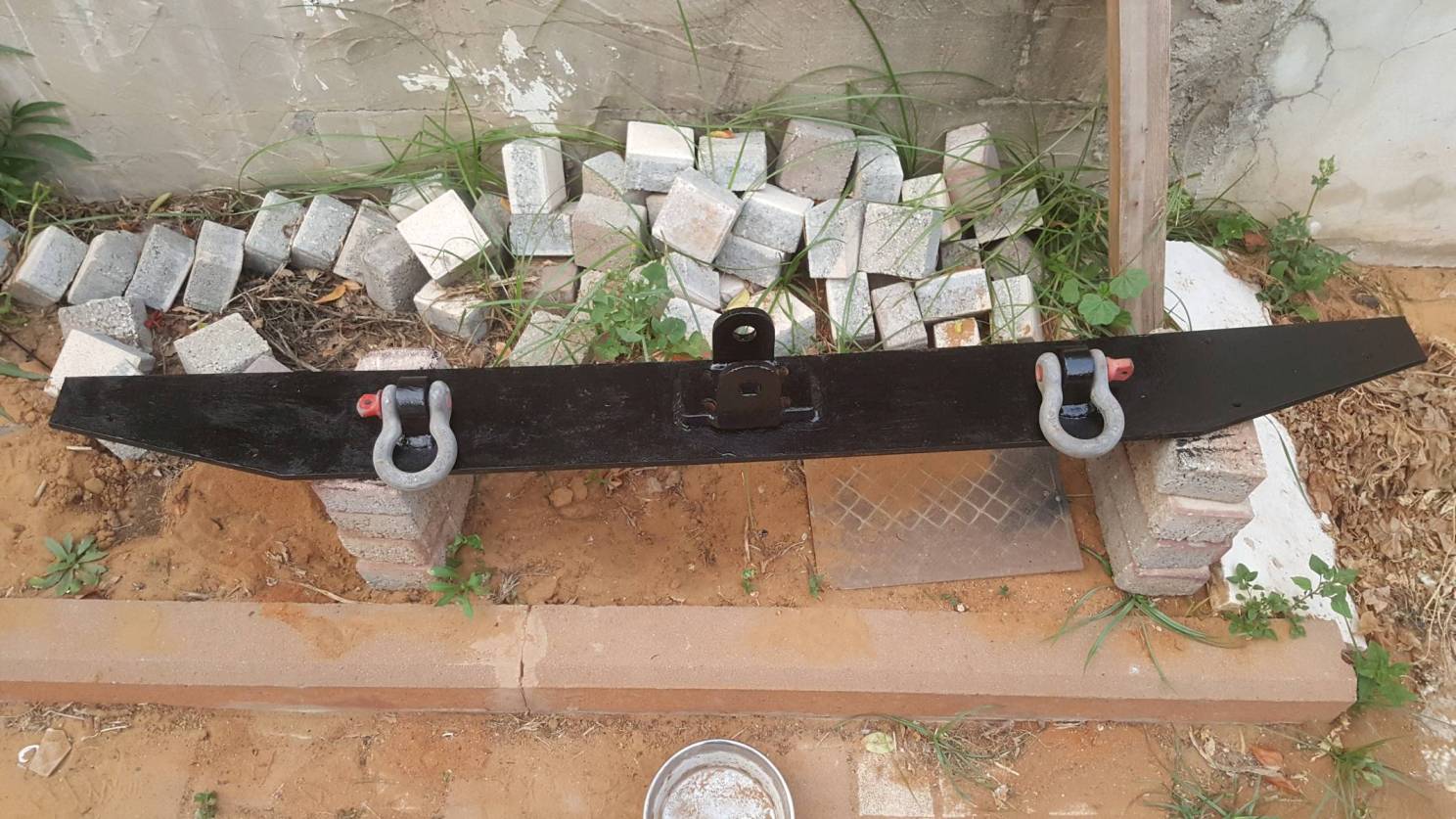

התוצאה הסופית על הדיפנדר:
קובץ מצורף 119026
קובץ מצורף 119027

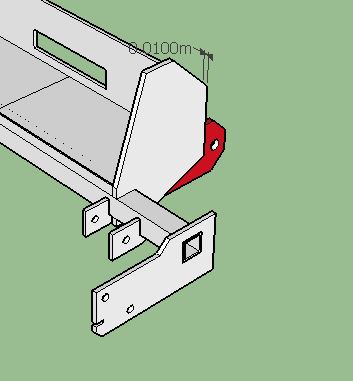

תודה על התגובה, אצלי אין פלטה להתחבר אליה אלא רק פלטה כמו באיור..והיא בעובי 10 ממ

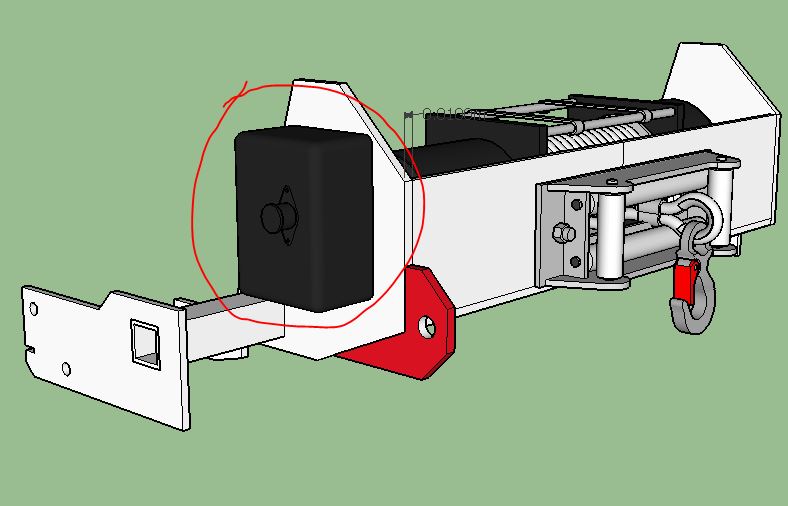

שתי דרכים להתחבר לפלטה הזו - ריתוך בקצה הקדמי כמו שסימנתי באדום, או מהצד של אותה פלטה.

מה לגבי הפלטה בחזית? מה העובי שלה?

קובץ מצורף 119030

ציטוט:

---

נכתב במקור על ידי ibinder

מה לגבי הפלטה בחזית? מה העובי שלה?

קובץ מצורף 119030

---

8 ממ
