היי
מחפש פיתרון / רעיון לנעילת שער חשמלי שמתרומם כלפי מעלה
הכוונה, ע"י לחיצה על שלט/ טלפון יתבצע נעילה פיזית לאחר שהשער נסגר.
תודה
Printable View
היי
מחפש פיתרון / רעיון לנעילת שער חשמלי שמתרומם כלפי מעלה
הכוונה, ע"י לחיצה על שלט/ טלפון יתבצע נעילה פיזית לאחר שהשער נסגר.
תודה
סולונויד /פין שנכנס איפה שהוא ומונע תזוזה של הזרוע של השער ?!
קצת ארדואינו בשביל השליטה ואתה מסודר.
Sent from my iPhone using Tapatalk
הפיתרון מתחלק לשניים,
מעגל שליטה וסולונואיד
סולונואיד יש ברשת
https://www.aliexpress.com/item/DC24...045648320.html
https://www.ebay.com/itm/12VDC-Door-...UAAOSwZfNadsaC
כן משהו בסגנון.
צריך שיהיה חיבור סולרי למתח וכו.
השאלה איזה מוצר?
אשמח ללינק לדוגמא
השאלה איך מחברים אותו ?ציטוט:
נכתב במקור על ידי shachar
חיבור ברגים לא יתן פיתרון , כי אפשר לפרק אותם ולהוציא את המנגנון
גם סולארי....
אז תצטרך גם מעגל טעינה ומצבר.
לדוגמא מערכת לפתיחת שער, אמנם מבוסס על RFID אבל אפשר לחפש גם מתאם סלולארי
https://www.ebay.co.uk/p/RFID-Card-D...d=281577437575
אל תשכח להשאיר גיבוי לפתיחה במקרה של תקלה או הפסקת חשמל..
Sent from my SM-G930F using Tapatalk
הייתי עונה לך לרתך מבפנים אבל יש לי הרגשה שתענה שזה אלומניום וצריך רתכת מיוחדת.ציטוט:
נכתב במקור על ידי bezzat
אני חושב שאתה צריך לעשות קצת שיעורי בית לגבי מה אתה צריך,
כיוונים למה קיים בשוק קיבלת.
אחר כך בכפוף למה שאתה יכול לעשות בעצמך תבקש עצות
שער גלילה, או מורם ע"י זרועות? מקום סגור או שיש גישה פנימה?ציטוט:
נכתב במקור על ידי bezzat
אפשר סולונואיד, אפשר גם מנגנון נעילה של דלת חשמלית רגילה(בכל חנות מנעולים ניתן למצוא).
לא צריך מעגל פיקוד נוסף.
פתיחה:
לחיצה על השלט/טלפון מפעילה ראשית את המנעול, רק אחרי שהוא נפתח, (ואפשר בעזרת טיימר פשוט אבל עדיף מיקרוצסוויץ שיחווה שהמנעול אכן נפתח) רק אז מופעל מנוע השער.
בסגירה:
המנעול יהיה עם לשונית קפיצית, ויינעל מעצמו ברגע שהשער ירד עד סוף מהלכו.
לצורך ביצוע, צריך לשנות ולהוסיף חיווט למנעול ומיקרוסוויץ/טיימר בקופסת הפיקוד של השער, אבל אין צורך במע' שליטה נפרדת.
מכנית איני יודע איך אפשר לעזור כי לא ראיתי.
חשמלית, אם תרצה, פנה אליי עם שירטוט חשמלי של השער ונפתור זאת בקלות יחסית.
לשאלתך..ציטוט:
נכתב במקור על ידי זוהר לב
מורם ע"י זרועות. יש אפשרות גישה משער פישפש.
הצלחת לאתגר אותי , מה קונים ?
חשוב שהמנעול יהיה מסיבי.
כפי שכתבו מעליי, לא לשכוח להתנות בין המנעול למנוע השער עם השהייה.ציטוט:
נכתב במקור על ידי זוהר לב
אחרת... אחד מהשניים מועד לנזק.
אל תמהר לקנות.ציטוט:
נכתב במקור על ידי bezzat
שאלות :
כשהדלת סגורה האם ניתן להרים אותה ביד?
איזה סוג תמסורת בין המנוע למנג. הדלת? כי לי נראה שהיא עצמה(התמסורת) + התנגדות המנוע מבצעים בעצם נעילה. (בורג???)
צריך המון פרטים נוספים ע"מ להגיע לפתרון מיטבי, אז שפוך.......
חשוב שתראה מה אני מציע בלינקים הבאים, ותתכנן היכן וכיצד אתה הולך למקם אותם(2 נעילות)
הראשון פשוט, ונראה לי חלש מדי:
https://www.ebay.com/itm/Assembly-El...19.m1438.l2649
השני יותר מסיבי וגם קל להצמיד אליו מיקרוסוויץ חיווי:
https://www.ebay.com/itm/12V-DC-Auto...19.m1438.l2649
כמו שאמרתי, קשה עד בלתי אפשרי לעזור לך מרחוק מבלי לראות את הקונסטרוקציה ותצטרך להחליט לבד היכן למקם אותם.
חשמלית לא תהיה בעיה אם תספק את הסכימה של קופסת הפיקוד.
אפשר גם לדבר 0528564448 זוהר.
ניתן להרים ע"י משיכת חוט שנמצא באזור התמסורת, כלפי מעלה ובמקביל הרמה קלה של השער כלפי מעלה.ציטוט:
נכתב במקור על ידי זוהר לב
נכון , המנוע והבורג (הורדת החוט כלפי מטה) מבצעים סוג קל מאוד של נעילה.

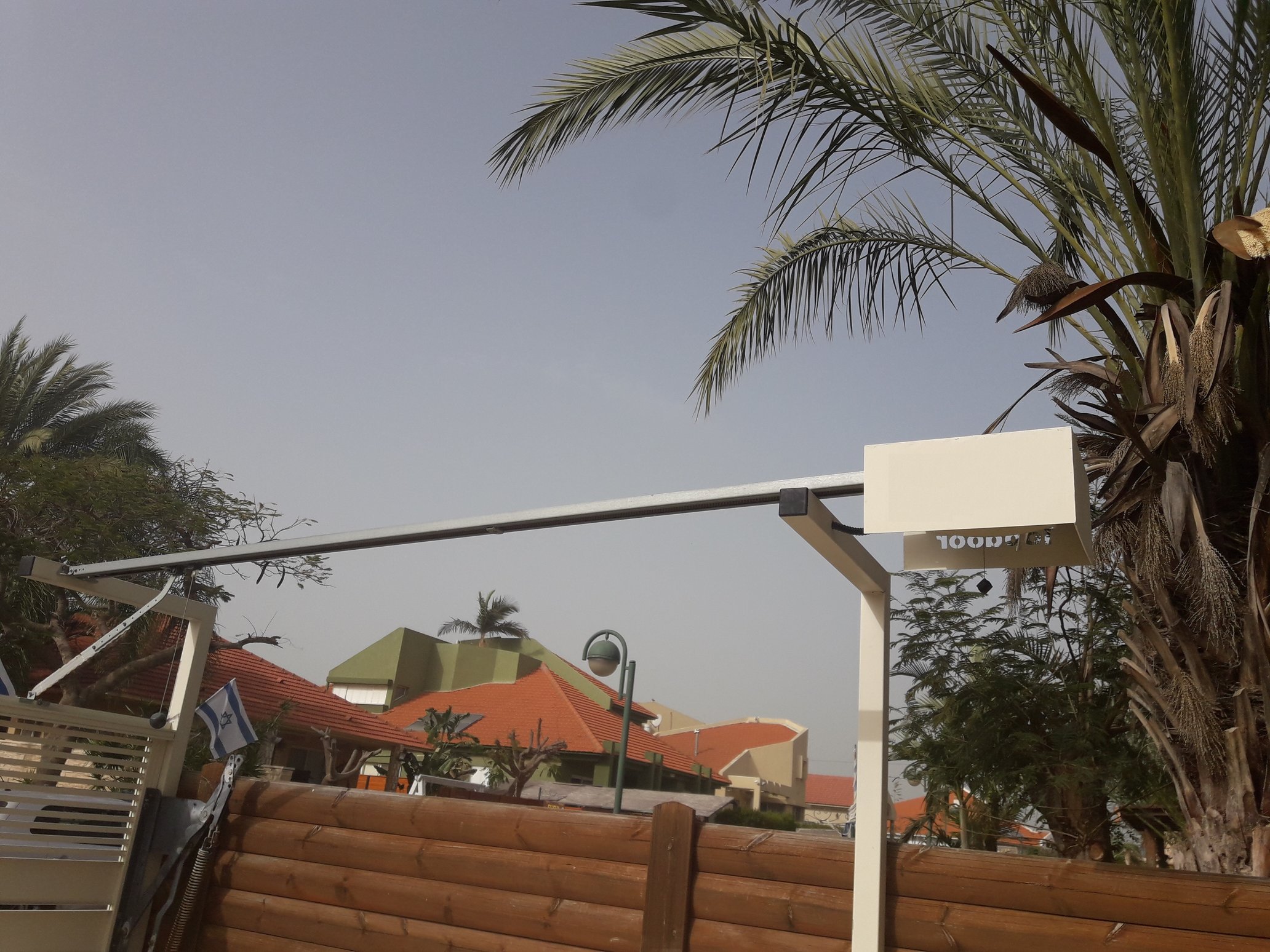

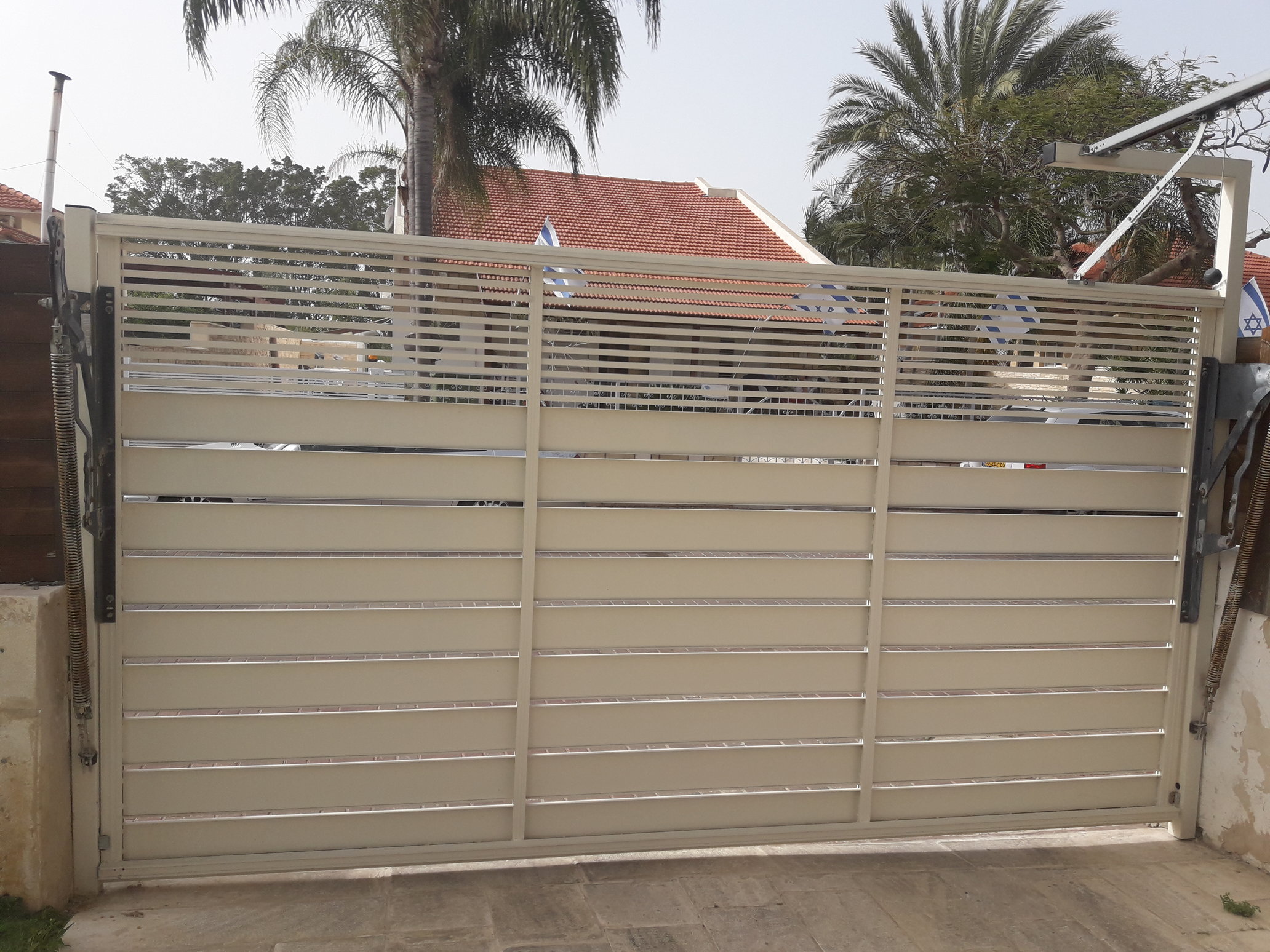

קובץ מצורף 118783קובץ מצורף 118784ציטוט:
כמו שאמרתי, קשה עד בלתי אפשרי לעזור לך מרחוק מבלי לראות את הקונסטרוקציה ותצטרך להחליט לבד היכן למקם אותם.
חשמלית לא תהיה בעיה אם תספק את הסכימה של קופסת הפיקוד.
אפשר גם לדבר 0528564448 זוהר.
זיהיתי 2 חוטים. אחד ליד השער עם משקולת עגולה, ואחד ליד המנוע עם משקולת מעויינת.
שאלה:
1.מה תפקיד החוט שקרוב לשער?
אני חושב שישנה נעילה מושלמת אם לא מושכים בחוט שליד המנוע. אם אני צודק
הפתרון הטוב ביותר הוא לסגור את תיבת המנוע והחוט בעזרת דלתית ומנעול רציני כך שאיש מלבדך לא יוכל למשוך ולבצע ניתוק.
למיטב הבנתי, המנגנון די דומה לזה של שער כנפיים, ששם ישנו מנוף סיבובי (או מפתח ייעודי) שמאפשר לפתוח את השער ידנית, בעת הפסקת חשמל.
תקן אם אני טועה.
אצלי בשער בקשתי שיעשו מנעול פין שיכנס למסגרת.
Sent from my iPhone using Tapatalk
1. אין חיווט כזה הכל מתחת לאדמהציטוט:
נכתב במקור על ידי זוהר לב
החשמל היחד שיש זה ליד המנוע, שקע פשוט
וליד העמוד שמחזיק את המנוע עשיתי עוד שקע שרות.
אני מעדיף סוג של נועל פין (כמו שכתב aviram ) בשתי הצדדים
אתה לא עוזר לי לעזור לך.
רשמת את זה.
מי הזכיר בכלל חיווט חשמלי?ציטוט:
נכתב במקור על ידי bezzat
איך תפתח בהפסקת חשמל? צריך לתת את הדעת על זה.
מה שהצעתי לך הוא פתרון זול פשוט ומהיר אלא אם אני כלל לא מבין איך פועלת המערכת.
לשער יש כבר נעילה. אתה צריך למנוע גישה ללא מורשים למנגנון הניתוק של נעילה זו.
לגבי פין נעילה, איני יודע איך אוכל לעזור תצטרך לשאול כאלו שהתקינו מה, היכן ואיך, כי פתרונות
מפורטים בלתי אפשריים דרך דפי פורום זה.
חשמלית כמובטח אני אעזור.
ואתה לא עונה לשאלות ששאלתי.
https://uploads.tapatalk-cdn.com/201...29a4564f55.jpg
זה מה שיש אצלי
