חיבור רגליים לקורת דבל טי לקרונית פלשנצוק.

קורת I ( דבל טי) מובילה עליה קרונית וכננת שרשרת.
צריך לבנות התקן פריק שיחבר בין הרגליים לבין הקורה, ויאפשר ניתוק הקורה וגם הרגליים, ממנו.
אשמח לרעיונות . תודה.

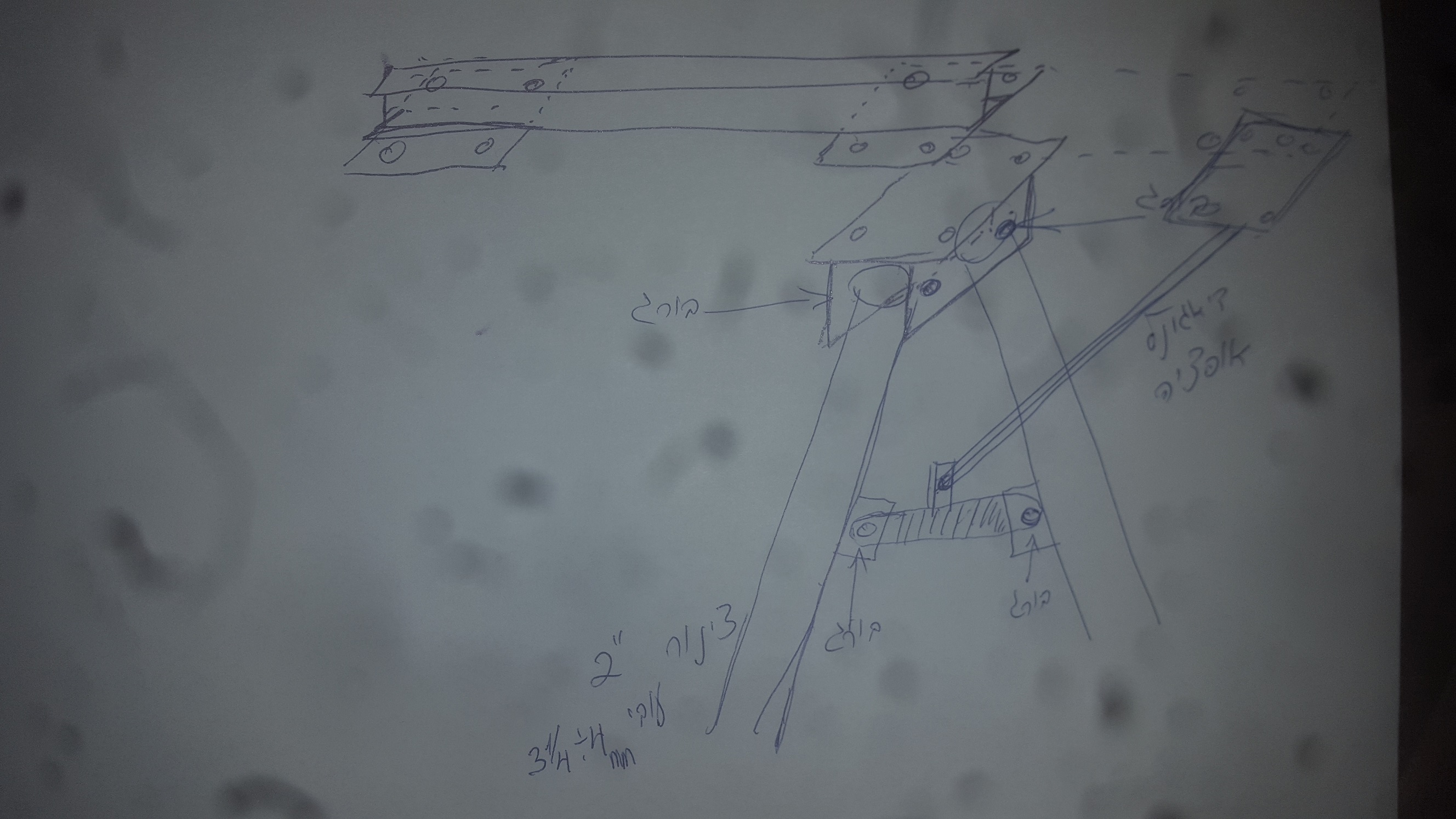

חשבתי על רעיון כזה:קובץ מצורף 119827
ואז גם הרגליים מתקפלות/נצמדות.
לגבי הדיאגונל- פנימה או החוצה תלוי במאמץ/משקלים שאתה מתכנן להרים.
בעקרון כל החיבורים עם ברגים - פלנצ' לפלנצ'. או אוזניים עם בורג.

רובי תודה על ההשקעה והשרטוט המפורט.
מה שאני רוצה זה משהו פריק ללא ברגים, אלא פרופיל או צינור שמושחלים זה בזה.
קצת נתונים לסבר את האוזן.
מיועד למשאות עד 250 ק"ג.
הכננת והטרולי 1טון.
אורך הקורה הנושאת 2 מ', גובהה 100 ממ'.
גובה הרמה נדרש :משתנה בין 1.6מ' ל-2.5 מ'
המתקן בשימוש מועט, ומאוכסן, לכן ההרכבה והפירוק צריכים להיות מהירים.


זוהר.

[QUOTE=זוהר לב;795749]רובי תודה על ההשקעה והשרטוט המפורט.
מה שאני רוצה זה משהו פריק ללא ברגים, אלא פרופיל או צינור שמושחלים זה בזה.


אתה זוכר/מכיר את מלחצי האינסטלטור של פעם? היו מתקפלים מהרגליים או משתחררים עם הברגה
זה משהו שיכול להיות בלי ברגים
