שלום, התקנתי 7 קולטים כ"א 100w מתח מינ' מקסימום 18, מחוברים במקביל, פלוס לפלוס, מינוס למינוס, והבקר(ים) מסרבים לטעון את המצבר, בבדיקה רב מודד על הקו הראשי שנכנס לבקר מקבל מתח של 18v במקום 12v, האם זו יכולה להיות הסיבה, ומה ניתן לעשות?
(בדקתי כל קולט עצמאית בחיבור ישיר וג"כ קיבלתי קריאה של 18v
איזה בקר?ציטוט:
נכתב במקור על ידי hadmo
יש הודעת שגיאה?
מה רואים בתצוגה שלו?
Sent from my Redmi Note 5 using Tapatalk
בנוסף לשאלות של בוזי -
אתה יכול לצייר ?
יש לך בקר או בקרים?
אתה בעצמך אומר שפאנל הוא 18V אז מה הפלא שבכניסה לבקר יש 18V? (לפעמים הסינים שולחים את מה שהם הבטיחו :-) )
צילום של הבקר והחיבורים גם יוכל לעזור.
אם בא לך לקפוץ לכפ"ס, אתה מוזמן לקבל בהשאלה בקר תקין לצורך בדיקה (אבל לא עם כל הפאנלים ביחד, זה יהיה גדול על הבקר שלי)
סתם עוד איזה ההערה אולי שולית, אבל אולי מסבירה את הכל -ציטוט:
נכתב במקור על ידי hadmo
איזה מצבר את מנסה לטעון ב 12V? מצבר של רכב? מה מצבו?
אם הוא לא מאוד פרוק, אז אין סיבה שהוא יטען ב 12V, הוא צריך 13 וצפונה (14.2 ?) בשביל להטען
אם חברת במקביל אז אתה אכן צריך לקבל 18 וולט בכניסה לבקר.ציטוט:
נכתב במקור על ידי hadmo
7 קולטים של 100 וואט / 18 וולט כל אחד אמורים לתת תיאורטית זרם של 38 אמפר. ומעשית אני מעריך בסביבות 30 אמפר מקסימום.
איזה זרם הבקר שלך יודע לתת ? תבדוק מהכתוב עליו, אם לדוגמא הוא 20 אמפר, שרפת אותו.
מה זאת אומרת " בקרים ". יש לך יותר מבקר אחד ?
קובץ מצורף 122622ציטוט:
נכתב במקור על ידי בוזי

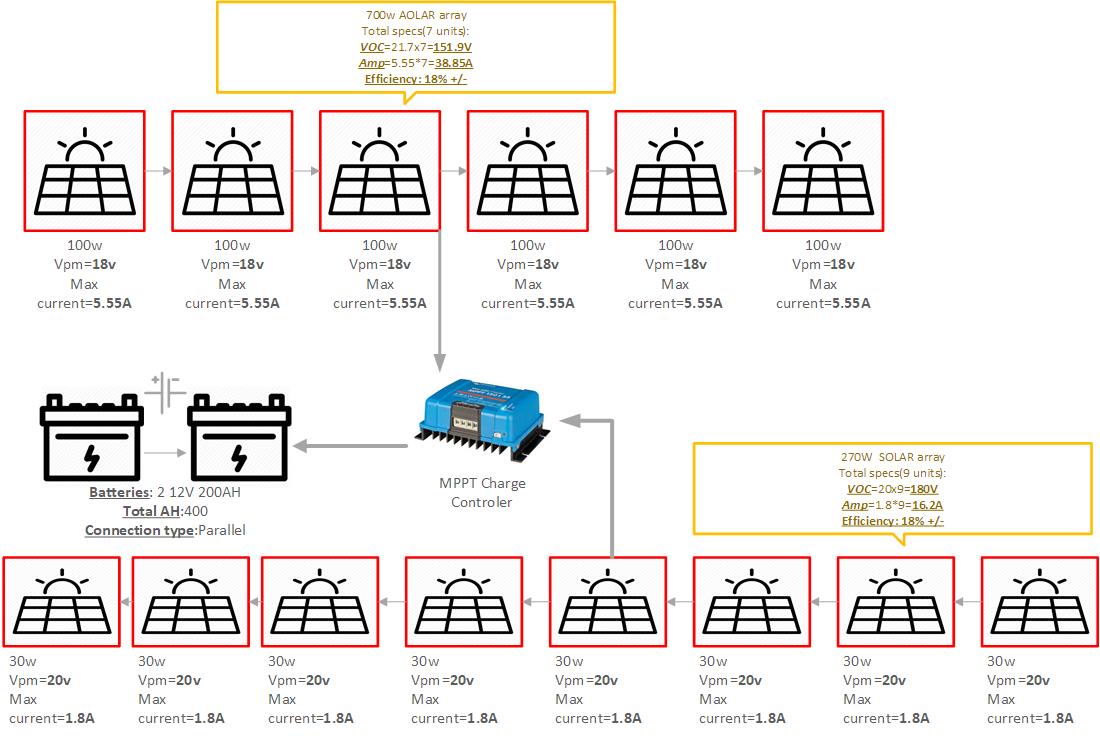

*מצ"ב תרשים זרימה ומפרט מערכת (למעלה)
ראשית מתנצל על התגובה המאוחרת (הייתי צריך לעשות ש"ב לנושא....)
החיבור הראשוני של היה שגוי ולכן הבקר לא הטעין, בנתיים מטעין בקצב צולע של עד 15A כאשר ברשותי פאנלים של 920W, מחוברים בטור
להלן הנתונים:
קולטים סולאריים:
ברשותי 7 קולטים של 100W, הספק כולל 700W, כל קולט מפיק 5.55 אמפר, 18 וולט.
ועוד 9 קולטים של 30W , הספק כולל של 270W, כל קולט מפיק 1.8 אמפר, 20 וולט.
בקר:
ברשותי בקר PWM סיני מדגם PERFECT SUITER 70A, ועוד 2 בקרים זולים סיניים.
לפי ההמלצה שאקבל כאן מתכנן לרכוש בקר חדש MPPT רציני (מחברה ידועה-לא ג'אנק סיני)
הבעיה:1.אם אני ממשיך לעבוד במקביל (PARALLEL) ומערבב בין קולטים בסוגים שונים אני פוגע במתח של הקולטים החזקים יותר, וגם יוצר מפל של אובדן הספקים והתחממות כבלים (בגלל ההספק הגבוה).
2.אם אני עובר לעבוד בטור (SERIES), אז אני מתחיל לקבל בעיה של זרם גבוה לבקר, כי אני צריך בקר שיודע לטפל במתחים שבין 150-330 וולט
(אם מחבר את7 הקולטים של 100 ואט בטור מקבל 126V, אם מוסיף להם את 9 הקולטים הקטנים מקבל ביחד 306 וולט)
שאלות:
- האם נכון להפריד בין הקולטים? (שיהיו 2 בקרי MPPT לכל קבוצת קולטים), ואיך נכון לחבר, בטור או במקביל?
- איזה סוג בקר מבחינת הספקים\מפרט יתאים לצרכיי? (האם ניתן לחבר את כל הקולטים 16 סה"כ לאותו בקר ושזה יעבוד טוב)?
- המלצות נוספות ייתקבלו בברכה
:מפרט של הקולטים:
Specification
ג€‹30W solar panelsקובץ מצורף 122622
Item 100w mono flexible solar panel Output 100W Max power voltage (Vpm) 18V Max power current (Ipm) 5.55A Open circuit voltage (Voc) 20V Short circuit current (Isc) 6.11A Quantiy of cell 32pc Size 1050x540x2.5mm Maximum system voltage (V) 1,000 Junction Box Type PPO, black Connectors and Cables Type 1.5mm2 Length of Cables (mm) 2,000 Cell Efficiency (%) >=18.0% Output tolerance (%) +-3% Backsheet PET Encapsulation PET Standard Test Conditions AM1.5 100MW/cm2 at 25degree
Pmax:30W
Vpmax:18V
Ipmax:1.6A
Voc:21V
Isc:1.8A
- - - Updated - - -
קובץ מצורף 122623ציטוט:
נכתב במקור על ידי zivo
כרגע בקר אחד מחובר (הוא PWM), איך נכון לחבר את הקולטים (חלק 30W חלק 100W), ואיזה הספק של בקר MPPT צריך לכך (זרם\מתח).
תודה!!!
- - - Updated - - -
ציטוט:
נכתב במקור על ידי בוזי
בקר סיני PERFECT SUITER 70A, לא מרוצה ממנו ורוצה להחליף לבקר MPPT
בקשר להספד ה״צולע״, אתה צריך לזכור שההספק האופטימלי שמוצהר הוא ליום שמש חזק בזוית אופטימלית לשמש.
כל שאר הזמן לא תקבל את הערכים האלו.
עם זאת,15A ממערכת כזו גדולה מכוון שמשהו לא עובד טוב.
כיצד מדדת את הזרם שמופק מהמערכת!
ציטוט:
נכתב במקור על ידי ד ו ר ו ן
הקולטים נמצאים ישר על הגג, לא בזווית 25% לכיוון השמש לפי נתוני המבחן של היצרן,
מדדתי ע"י הקריאה שמקבל מבקר ה-PWM, וגם ולשים רב מודד על כניסת +\- PV בברגים בבקר (מגע בכבלים שיורדים מהcombiner box).
אם הכל טוב בחיבור כזה אני אמור לקבל כמעט 55 אמפר (1000W של קולטים בגג).
גג שטוח?ציטוט:
נכתב במקור על ידי hadmo
תהיה לך הפחתה משמעותית בביצועים.
לא שטוח לגמרי, יש קימורים, אבל זה זניח, יודע שזה לא אופטימלי, מניח שאת מירב הקרינה אקבל באיזור 12:00 בצהריים, ומשם זה יידעךציטוט:
נכתב במקור על ידי ד ו ר ו ן
יש קובץ לחישוב, הוא ממש מוצלח, של חברת Victron תנסה לשחק עם הנתונים ואז תבין הכל.
https://www.victronenergy.com/upload...-Calc-1_9.xlsx
מציע לעזוב רגע את בעיית הזוויות של הפאנלים, זה לא מסביר 18%....
אני עוד לא מבין, איך הכל מחובר.
אתה מצייר שני סטים של פאנלים, ובסוף מחבר אותם לאותו הבקר, עד כמה שאני מבין, אתה מחבר את כולם במקביל......ועדיין לה הבנתי שהבקר שלך מסוגל לסחוב את זה (ראה הערה של חנן בהתחלה).
עצתי,
שים את הסט של ה 100W בצד, תוודא שהוא מנותק לחלוטין.
תמדוד כמה זרם אתה מקבל מסט אחד (9X30W), תנתק 5 קולטים (תשאר עם 4), כמה זרם אתה מקבל? תנתק עוד שנים (תשאר עם 2), תמדוד, תנתק 1 (תשאר עם 1), תמדוד.
שים פה בבקשה תמונה של הבקר שאתה משתמש.
בהצלחה
לפי מה שקראתי בכמה מקומות, במקרה של חיבור מספר פאנלים, במידה ויש פאנל תקול, הוא יוצר בעיית סנכרון וקריאת מתח בבקר, ומנחית משמעותית את כלל ההספק.
בקרי mppt מתאימים את עצמם ללוחות, כך שלדעתי עדיף לדעתי לחבר כל סוג של תאים לבקר נפרד, בחיבור מקבילי.
תאים סולריים בצהרי יום שמש קיצי, כשהם מכוונים אופטימלית, מספקים בערך חצי מההספק המוצהר שלהם. עכשיו חורף והשמש נמוכה יותר (הקרניים עוברות מרחק גדול יותר בתוך האטמוספירה, מה שגורם לאובדן אנרגיה), בתוספת זווית לא מתאימה, הנתונים דווקא יכולים להסתדר.
עדיין 18% זה נמוך, אבל אנחנו גם מכירים את הסינים ומה שווים המספרים שלהם.ציטוט:
נכתב במקור על ידי נדב42
כל המטרה שלי זה להתחיל לשלול בעיות.
אם 9, 4 2, 1 פאנלים נותנים את אותה התפוקה (לפאנל), אז זו לא בעיית חיבוריות (שזו הייתה השאלה המקורית - איך לחבר)
ציטוט:
נכתב במקור על ידי אסף ד.
תודה אסף!
- - - Updated - - -
ציטוט:
נכתב במקור על ידי zivo
תודה!
