שרטוט חשמל שקע וו גרירה

Printable View

30-12-18, 22:39
six-86

שרטוט חשמל שקע וו גרירה

יש למישהו את הסכימה לחשמל וו גרירה ?

Sent from my SM-G960F using Tapatalk
30-12-18, 23:21
shmil

1 קבצים מצורפים

תגובה: שרטוט חשמל שקע וו גרירה

7:

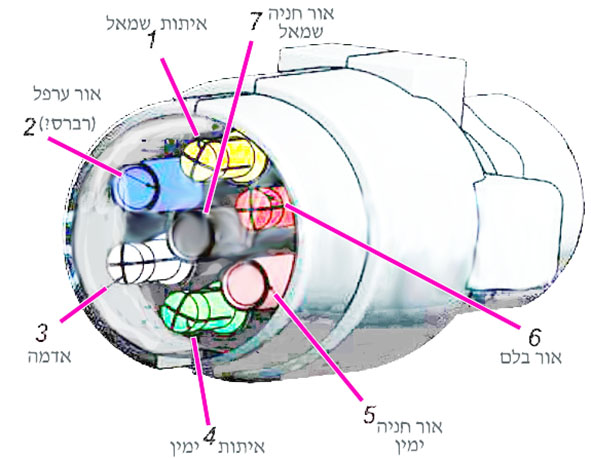

קובץ מצורף 122472

אין לי של 11.
30-12-18, 23:33
boaz avrahami

תגובה: שרטוט חשמל שקע וו גרירה

ברור שלא יהיה לך של 11... החדש זה 13

https://uploads.tapatalk-cdn.com/201...ee3f5535d9.jpg

https://uploads.tapatalk-cdn.com/201...b9a65c4c2c.jpg

Jeep ZJ V8 98
Honda EX300 94
30-12-18, 23:47
six-86

תגובה: שרטוט חשמל שקע וו גרירה

ציטוט:

נכתב במקור על ידי shmil

7:
קובץ מצורף 122472

אין לי של 11.

תודה שמיל ובועז ,
אצלי זה 7 פינים
שמיל העלית התקע של הנגרר , יש לך שרטוט של השקע שלו ?
משום מה זה לא מסתדר לי עם החוטים שיש כאן .

Sent from my SM-G960F using Tapatalk
30-12-18, 23:52
boaz avrahami

תגובה: שרטוט חשמל שקע וו גרירה

https://uploads.tapatalk-cdn.com/201...46ac97b835.jpg

Jeep ZJ V8 98
Honda EX300 94
31-12-18, 15:47
six-86

תגובה: שרטוט חשמל שקע וו גרירה

תודה בועז .

Sent from my SM-G960F using Tapatalk
21-02-23, 11:21
shachar

תגובה: שרטוט חשמל שקע וו גרירה

מעלה בשביל שאלה..

האם בעגלה יש חיווט לאור ימין ושמאל בנפרד?

אני מחווט שקע חדש ורוצה להבין אם לגמפר ביניהם או שמספיק ימין או שמאל.
מחליף שקע 7 ישן בחדש.

בנוסף זיהיתי בקצוות הכבל
איתות שמאל -צהוב
איתות ימין - כחול
נסיעה - ירוק
רוורס - חום
מינוס - שחור

ולבן שלא מצאתי לו שידוך
מה ייעודו...?
נשלל ערפל

Sent from my SM-N986B using Tapatalk
21-02-23, 11:35
opl

תגובה: שרטוט חשמל שקע וו גרירה

אדמה.

ואדמה זה הגורם לרוב בעיות ההבהובים ושאר ירקות בנגררים.
21-02-23, 11:42
shachar

תגובה: שרטוט חשמל שקע וו גרירה

בשקע 13 פין יש שלושה פין לאדמה....
לגמפר ביניהם?

Sent from my SM-N986B using Tapatalk
21-02-23, 12:02
opl

תגובה: שרטוט חשמל שקע וו גרירה

שאלה טובה... אני לא התעסקתי בזה מזמן. אתה בטוח שכל הפינים מחווטים לשקע? לזכרוני אצלי בדיפנדר - לא. לא חיברתי אדמות בוודאות.
מה שעשיתי בנושא האדמה היה ליצר חיבור חדש לשלדה, וליצר חיבור חדש לפנסים האחוריים.
21-02-23, 12:47
shachar

תגובה: שרטוט חשמל שקע וו גרירה

כל החוטים היו מחווטים לשקע הישן שפירקתי ובטיפשותי לא צילמתי.

אבל, השאלות של חיבור:
1. אור ימין/שמאל.
2. שלוש נקודות האדמה.
רלוונטיות לשקע החדש 13פין.

Sent from my SM-N986B using Tapatalk
21-02-23, 15:28
shachar

תגובה: שרטוט חשמל שקע וו גרירה

בעגלה 11 -13 ריקים כלומר אדמה ב 3 כנראה יספיק.
כנראה אגמפר את אור ימין/ושמאל.

Sent from my SM-N986B using Tapatalk
21-02-23, 15:35
המשוטט

4 קבצים מצורפים

תגובה: שרטוט חשמל שקע וו גרירה

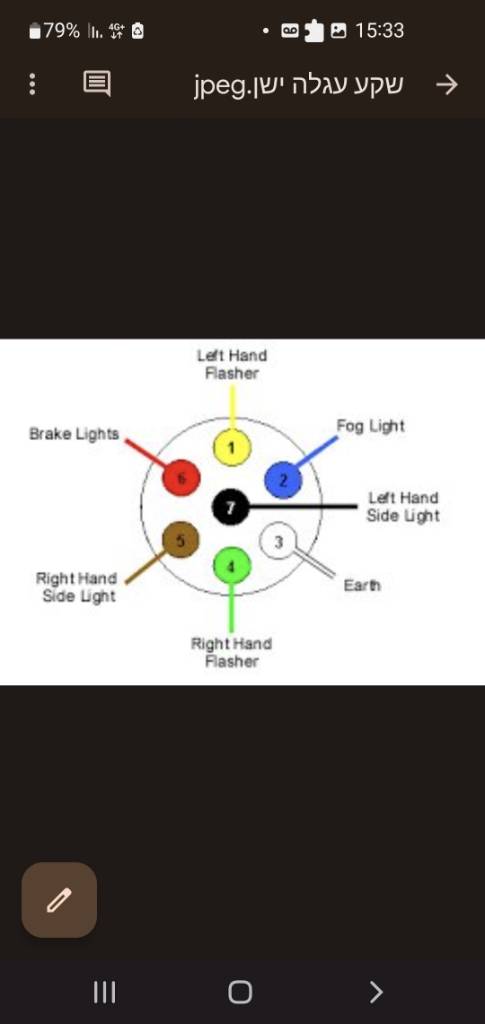

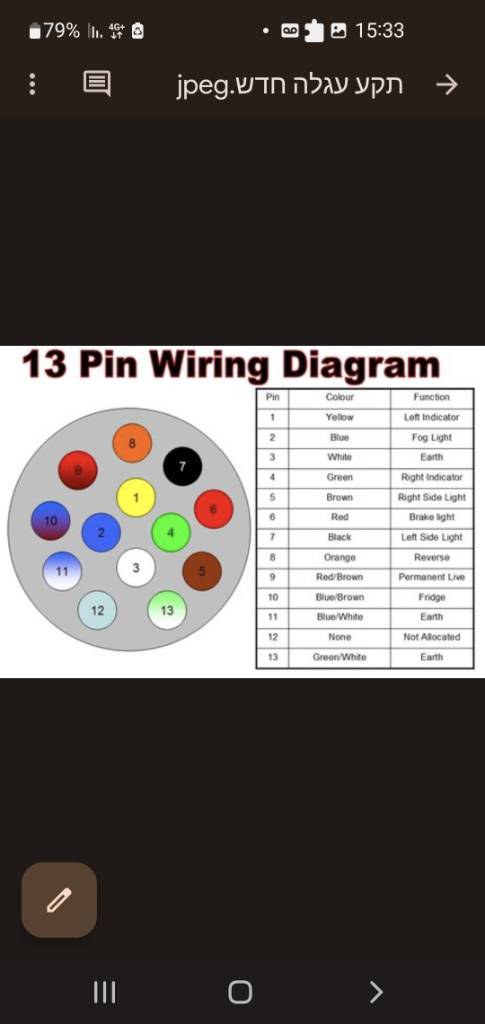

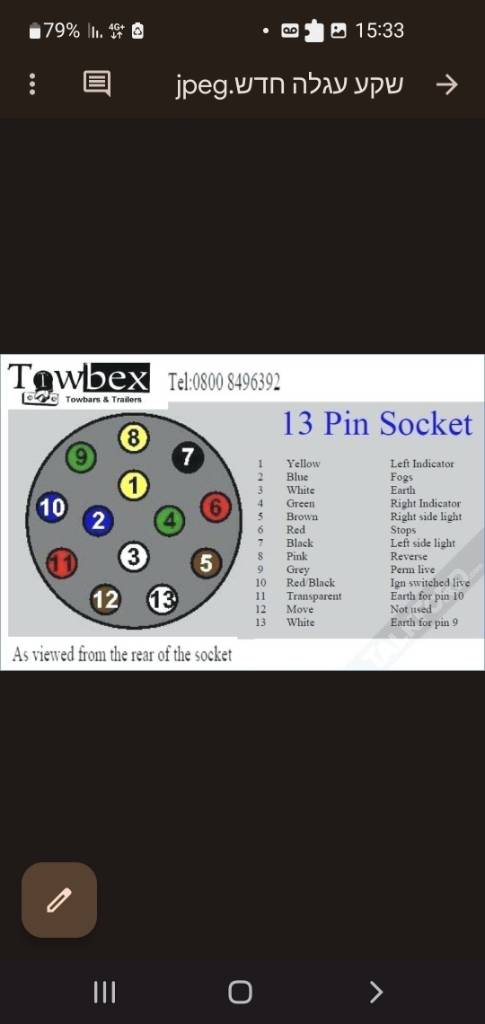

זה משמש אותי מעת לעתקובץ מצורף 142665 קובץ מצורף 142666 קובץ מצורף 142667 קובץ מצורף 142668

Sent from my SM-G973F using Tapatalk
22-02-23, 21:18
Oren Kipnis

תגובה: שרטוט חשמל שקע וו גרירה

ציטוט:

נכתב במקור על ידי shachar

מעלה בשביל שאלה..

האם בעגלה יש חיווט לאור ימין ושמאל בנפרד?

אני מחווט שקע חדש ורוצה להבין אם לגמפר ביניהם או שמספיק ימין או שמאל.
מחליף שקע 7 ישן בחדש.

בנוסף זיהיתי בקצוות הכבל
איתות שמאל -צהוב
איתות ימין - כחול
נסיעה - ירוק
רוורס - חום
מינוס - שחור

ולבן שלא מצאתי לו שידוך
מה ייעודו...?
נשלל ערפל

Sent from my SM-N986B using Tapatalk

זהה את האורות הרלוונטים - חניה שמאל, חניה ימין, איתות שמאל, איתות ימין, בלימה וערפל אחורי.
חבר אותם לפינים הרלוונטים בשקע בלי לגשר בין חניה שמאל וימין.
בודד את את המוליך של אור הנסיעה לאחור. הוא לא אמור להיות בשקע 7 פינים, ומנוגד לתקן. זו היתה הוראת נוהל מצחיקה של מישהו שלשמחתנו כבר לא נמצא במשרד התחבורה.

בהצלחה
23-02-23, 09:17
shachar

תגובה: שרטוט חשמל שקע וו גרירה

ציטוט:

נכתב במקור על ידי Oren Kipnis

זהה את האורות הרלוונטים - חניה שמאל, חניה ימין, איתות שמאל, איתות ימין, בלימה וערפל אחורי.
חבר אותם לפינים הרלוונטים בשקע בלי לגשר בין חניה שמאל וימין.
בודד את את המוליך של אור הנסיעה לאחור. הוא לא אמור להיות בשקע 7 פינים, ומנוגד לתקן. זו היתה הוראת נוהל מצחיקה של מישהו שלשמחתנו כבר לא נמצא במשרד התחבורה.

בהצלחה

תודה,
הכל מתחיל ממעבר מ 7 ל 13...
כך שלא אפעל בניגוד לתקן.

אין בכבל ימין ושמאל - אצטרך לגמפר אותם.

Sent from my T40Pro using Tapatalk
