מדריך מצולם לתיקון מכלול בולם-מותחן רצועה סאנגיונג 2.3 בנזין

הניסיון למצוא סיבה לרעד בסרק במנוע קר לוקח אותי למחוזות שלא חשבתי שאגיע אליהםhttps://lh5.googleusercontent.com/8z...SSfeRYxUe95lJSהחלטתי לצלם את העבודה ולהעלות המדריך כי אני חושב שזו בעיה די נפוצה ביונגים וזה יכול להיות שימושי למישהו.
התסמיניםאז ככה, שמתי לב לרעש של תיקתוק מתכת על מתכת מבהיל המגיע מכיוון משאבת מים כשמניעים את המנוע קר. הדיאגנוזהבמישוש עם האצבעות הרגשתי שהתיקתוק מגיע מכיוון בולם המותחן ושהבולם עצמו "רוקד" קצת. הידוק הבורג העליון המחבר את הבולם לבלוק לא פתר את הבעיה ולכן החלטתי לפרק את המכלול.

הפציאנט

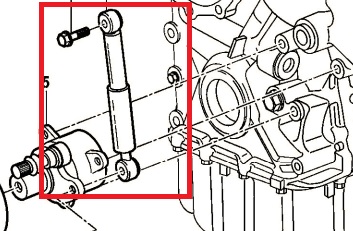

קובץ מצורף 124872 קובץ מצורף 124873

כלי עבודה נדרשים
בוקסת טורקס "נקבה" E10בוקסת רגילות ועומק 13 ו - 15ראצ'ט דרייב 8\3 ו\או 4\1 ,עם דרייב חצי לא נוח בגלל הצפיפות (אני אישית לא הייתי מצליח עם 2\1)מברג רגיל
שלבי עבודה

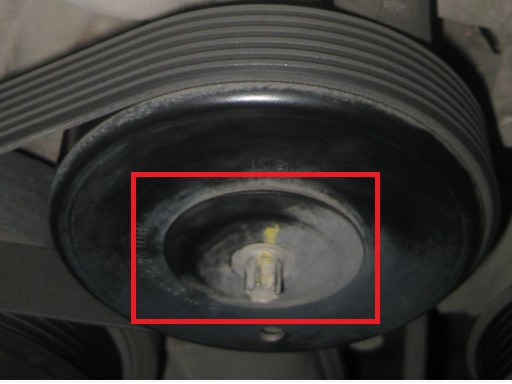

1. מורידים את מכסה הפלאסטיק מהגלגת. צריך להיזהר לא לשבור אותה. הצלחתי בעזרת משיכה בו זמנית על שעה 3 ו- 6 בעזרת 2 מברגים:אם שברת, לא נוראhttps://lh5.googleusercontent.com/Va...F7SJATA65SqoNF מק''ט 111 202 0122, עלות משהו כמו 10 ש''ח

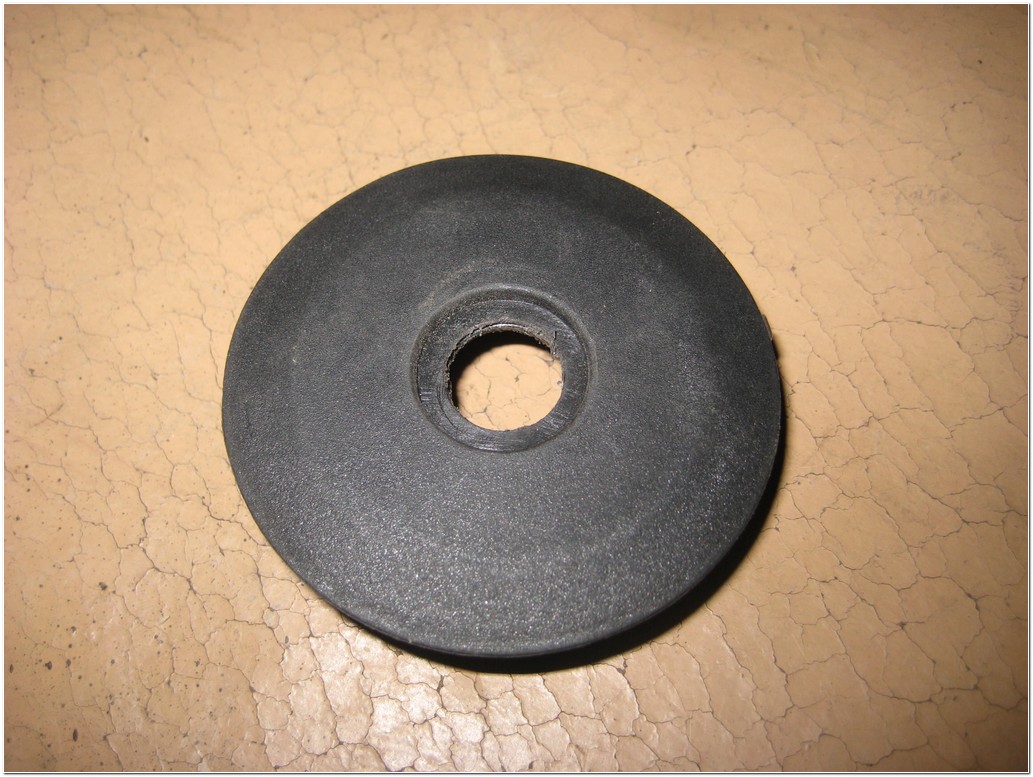

קובץ מצורף 124875קובץ מצורף 124874

2. שיחרור הרצועה
אחרי הורדת המכסה נחשף אום 15 מ''מ המחבר את הגלגלת למותחן

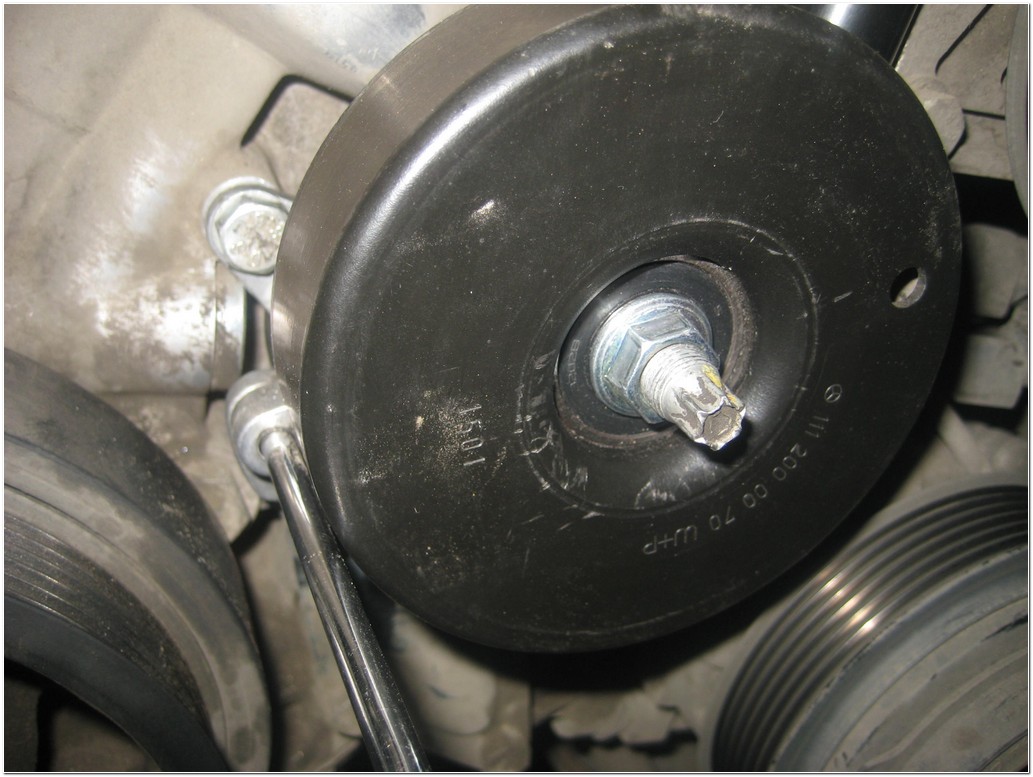

קובץ מצורף 124876

כדי להוריד את הרצועה יש לסובב את המותחן(שהגלגלת מחוברת אליו) נגד כיוון השעון בכך להוריד את מתיחת הרצועה שיאפשר לנו להוריד אותה.
יש 2 דרכים לעשות את זה:א) לפי הספר - בעזרת בוקסת טורקס E10. בעיה עם זה שאצלי מישהו מקודם כבר "החליק" את הפינות של הטורקס ולא רציתי לקחת סיכון בלהרוס את זה סופיתב) דרך שלי - לסובב בעזרת האום 15מ''מ. מומנט סגירה שלו (50Nm) הרבה יותר גבוהה מהתנגדות הקפיץ במותחן ואין בעיה לסובב אותו נגד כיוון השעון.

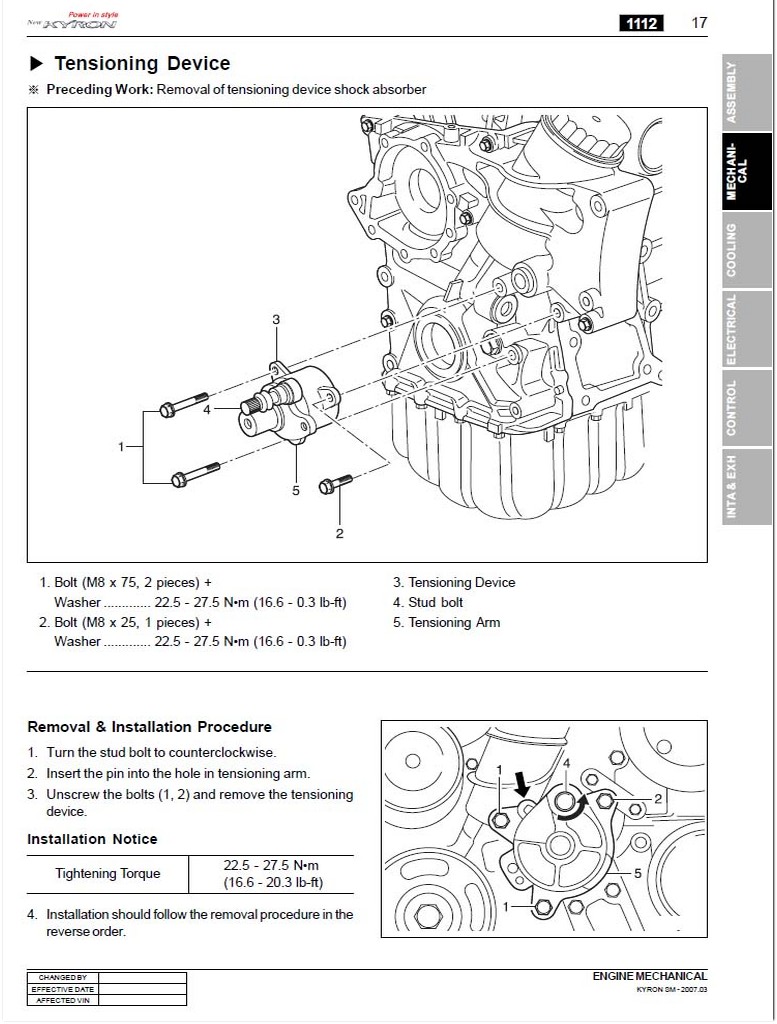

לאחר שבחרתם איך לשחרר את מתיחה, פשוט מסובב נגד כיון השעון ומכניסים פין (5-5.5 מ''מ) כדי לשמור את המותחן מקובץ (והרצועה לא מתוחה) כמו בתמונה מעלה.
מורידים את הרצועה. *אם מתכנן להרכיב את אותה הרצועה חשוב לסמן לפני הפירוק את כיוון הסיבוב שלה ולהרכיב חזרה באותו כיוון*

3. פירוק הגלגלת
הכל פשוט - ראצ'ט, בוקסת עומק 15מ''מ ו- 50Nm (עם כיוון השעון הפעםhttps://lh6.googleusercontent.com/pV...CvPLnSxID40ASi)
הורדנו את הגלגלת - הזדמנות טובה לבדוק את מצב המיסב(אם צריך לדעתי אפשר גם להחליף רק אותו מבלי לקנות גלגלת חדשה) מומלץ לגרז.

קובץ מצורף 124877 קובץ מצורף 124878

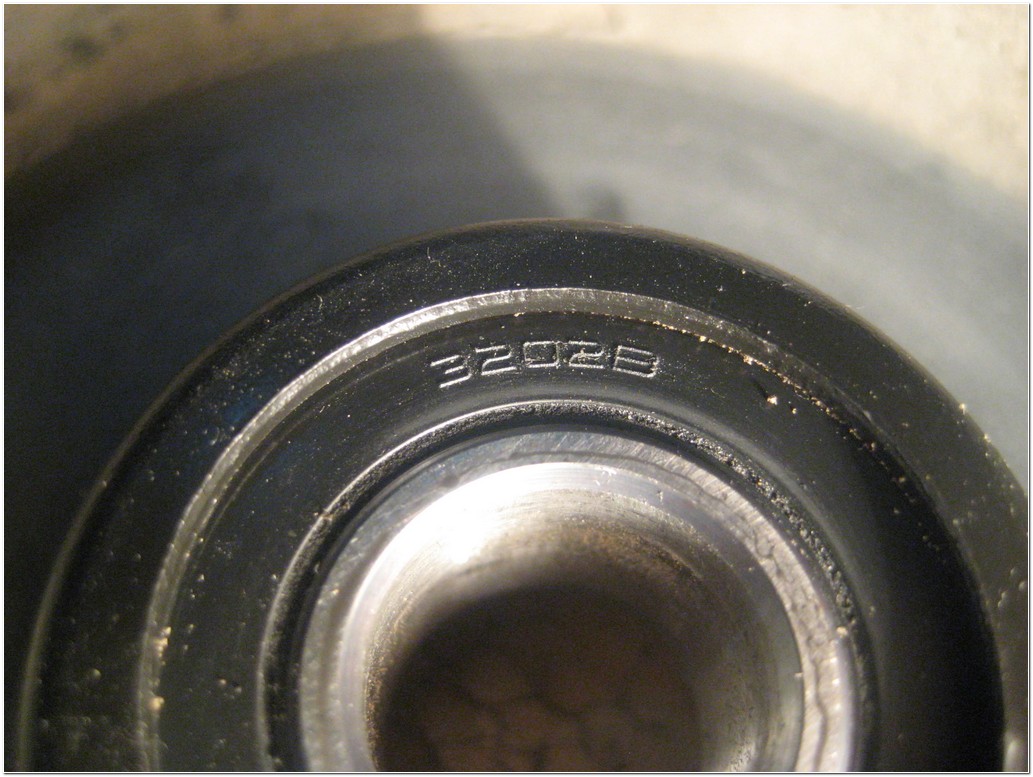

מק''ט מיסב - 3202B. מק''ט גלגלת A 111 200 00 70
4. פירוק מכלול מותחן-בולםמשחררים את הבורג העליון של הבולם ומזיזים(ע''י סיבוב) את הבולם עד הסוף עם כיוון השעון כדי לחשוף את הבורג של חיבור המכלול לבלוק שמסתתר מאחוריו. אחרי שהורדנו את הגלגלת והזזנו את הבולם הצידה יש לנו גישה ל 3 ברגי החיבור של המכלול לבלוק. ברגי 13מ''מ, תצטרכו בוקסת עומק\מעריך.

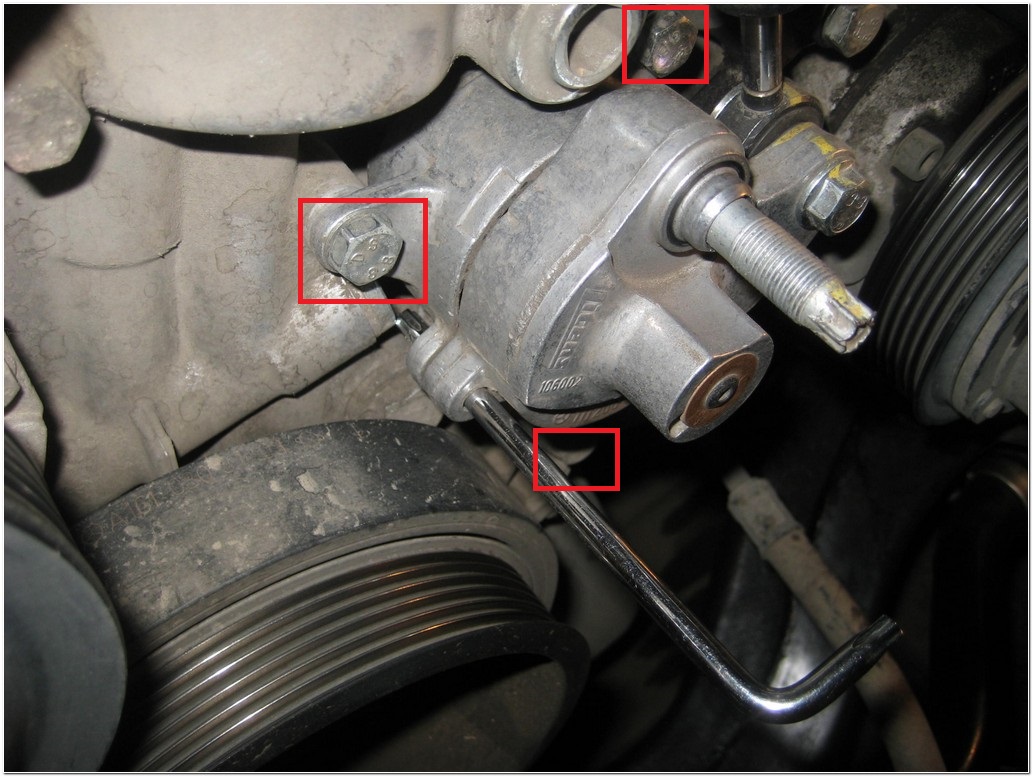

קובץ מצורף 124879

כן, התחתון לא רק נראה טריקי זה באמת קוץ בטוכעס לבעלי ידיים פלאחיותhttps://lh4.googleusercontent.com/el...SJbMK2vFRyQRk5
5. פירוק הבולם מהמותחן ואיבחון מצבו
אחרי שהורדנו את המכלול מפרקים את הבולם עם בוקסת 13 ומפתח אלן 6 מ''מ
ובדוקים את מצבו של הבולם:

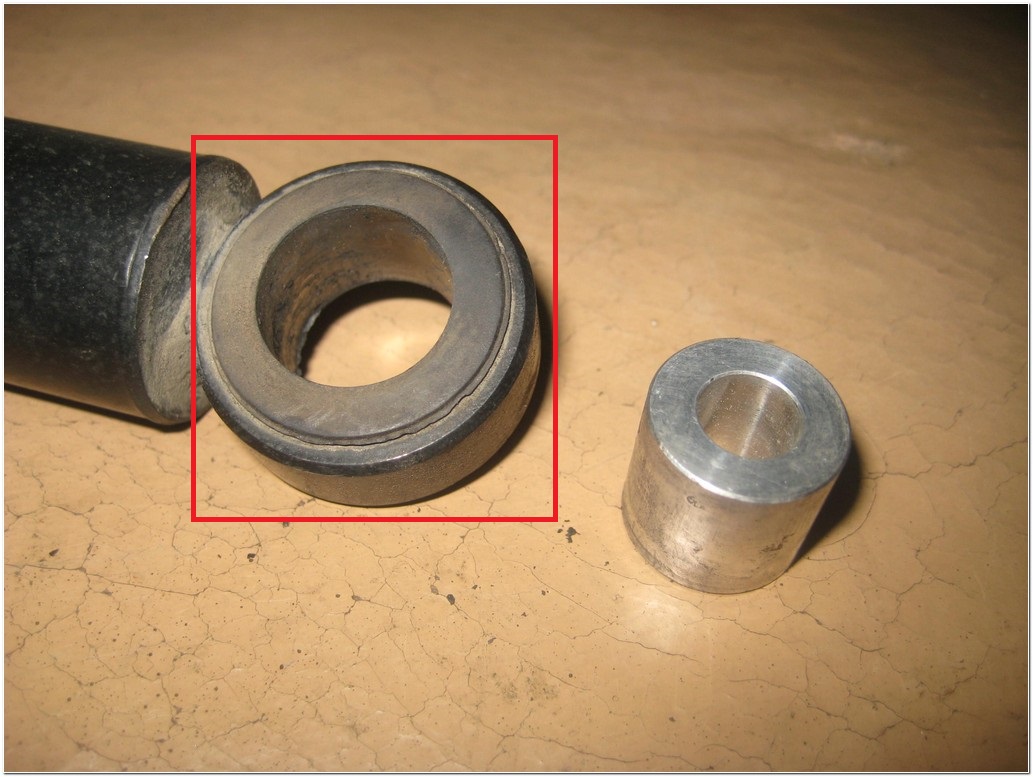

קובץ מצורף 124882

במקרה שלי הגומיות היו יבשות וסדוקות לא החזיקו טוב את הבושינג והסיבה לנקישות הייתה ברורה.

לבדיקת תקינות הבולם עצמו - בתנועה חלקה "סוגרים" את הבולם ומשאירים אותו סגור ואז במשיכה עדינה "עוזרים" לו לחזור חזרה. בבולם תקין הכל צריך להיות "חלק" בלי תקיעות וקפיצות. כמובן הבולם צריך להיות יבש.

אצלי הבולם אובחן כתקין והבעיה הייתה רק בגומיות שהתבלו מחום וגיל.

מכאן יש 3 אופציות:
א) החלפת בולם לחדש.
מק''ט מקורי 1612003114, חליפי FEBI 08109, חליפי Stabilus 1177DE.
המחיר בארץ הזוי. מחיר חו''ל כולל משלוח כ - $100
ב) החלפת הגומיות לאפטר-מארקט.
כן, מסתבר שקיים עקב פופולאריות מרצדסים ישנים במזרח אירופה. מחיר סביר. לא הבנתי אם שולחים לארץ.
https://www.metgum.com.ua/catitemen.php?id=224.
מתכנן להזמין ולהחליף לפוליאורטן בהמשך.
ג) אילתור המסייעת:cool: - אתרכז בשיטה הזו.

6. חיתוך והחלפת גומיות
נזכרתי שהיה לי צינור של נשם בגודל שנראה לי מתאים ושאפשר להשמיש אותו (לפחות זמנית) במקום הגומיות הבלויות.

לקחתי מדידות והצינור היה מתאים בול בקוטר הפנימי והיה כ-2 מ''מ גדול בקוטר החיצוני.

המידות של הגומיה הנדרשות:
קוטר פנימי 16 מ''מ
קוטר חיצוני 21 מ''מ
גובה 13 מ''מ

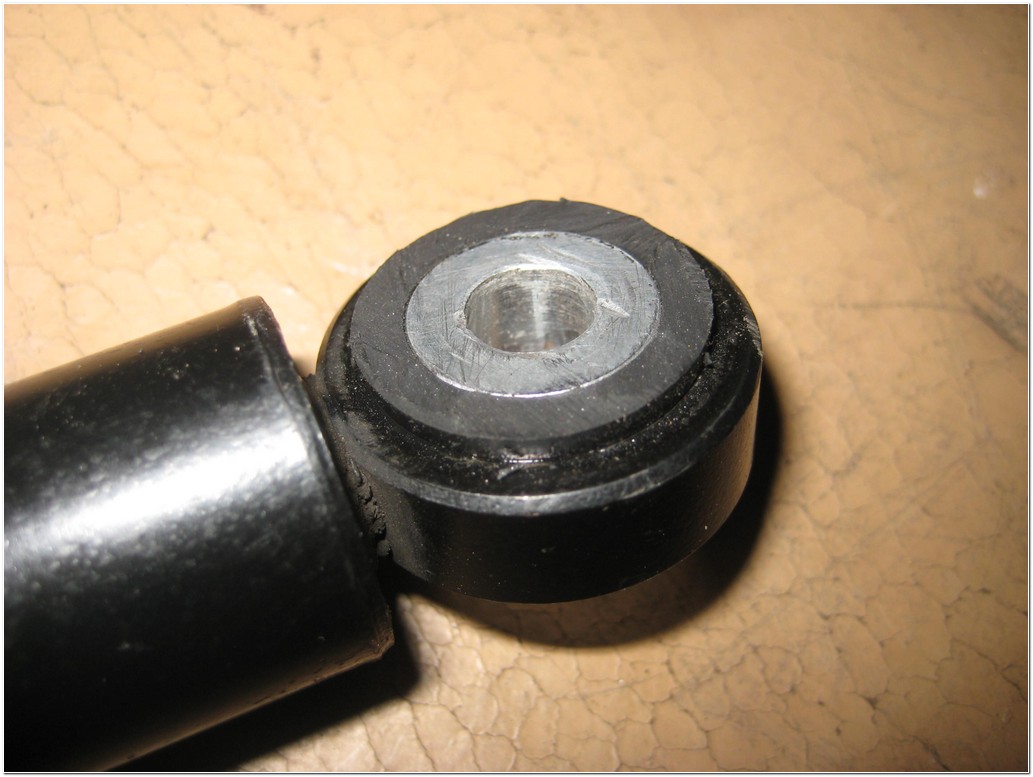

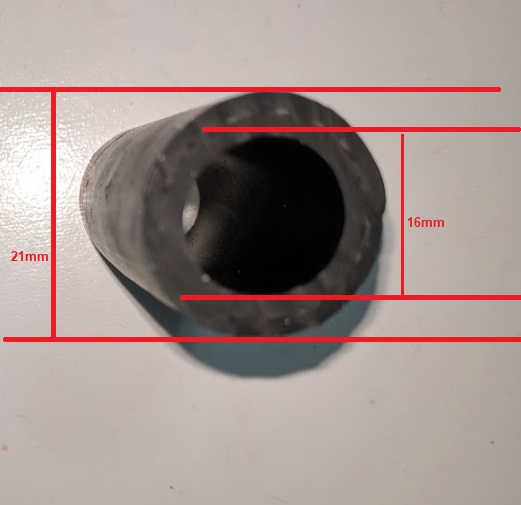

קובץ מצורף 124883

חתכתי\השחזתי את הצינור שהיה לי לפי המידות והרכבתי אותו על הבולם. הצינור עם הבושינג צריך להכנס בכוח לתוך הטבעת של הבולם. לא צריכים להיות חופשים כלל.
אם יש חופשים יש לחתוך את הצינור מחדש תוך הקפדה על המידות.


התוצאה:
קובץ מצורף 124884

7. מרכיבים את הכל בחזרה

אחרי החלפת גומיות מרכיבים את הכל בחזרה בסדר הפוך.

כמה דגשים:
א) הכנת הבולם להרכבה
סוגרים ופותחים בולם כ 10 פעם ומשאירים ב"עמידה" לפני ההרכבה

ב) בהרכבת המכלול מותחן-בולם חזרה על הבלוק יש להקפיד להכניס את ה"אוזן" התחתונה של המותחן *לתוך* החריץ בין ה flange לבלוק.

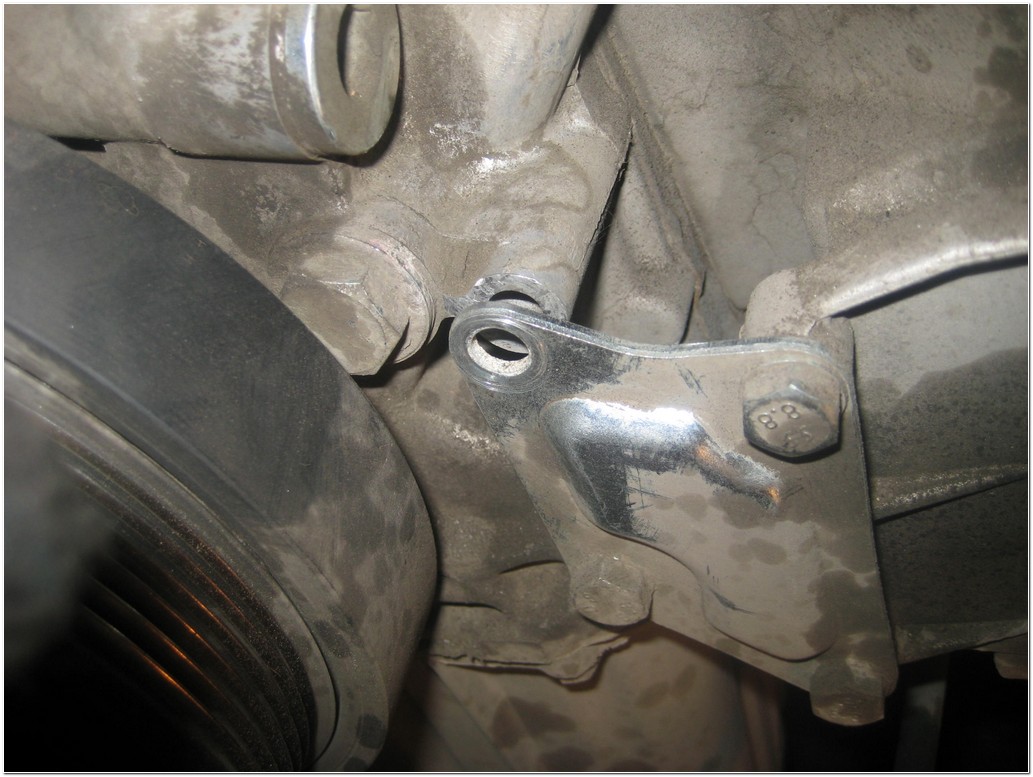

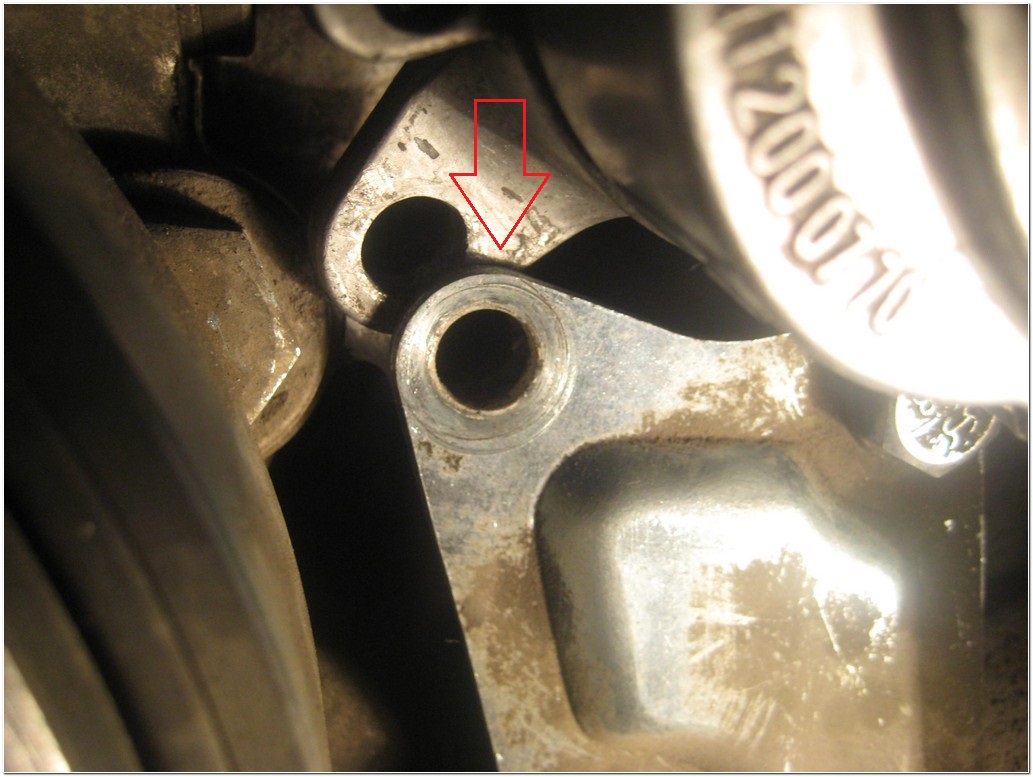

זה קצת טריקי כי זה מקום שקשה לראות.תמונה להמחשה:
קובץ מצורף 124885קובץ מצורף 124886

ג) מקפידים על מומנט סגירה נכון

קובץ מצורף 124887

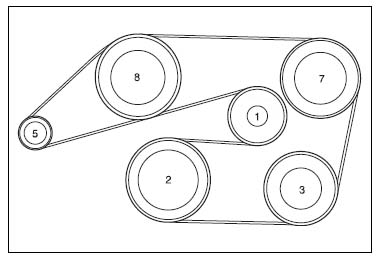

ד) מקפידים על מיקום נכון של הרצועה:
* זוכרים גם לשים אותה בכיוון הנכון שסימנו לפני הפירוק

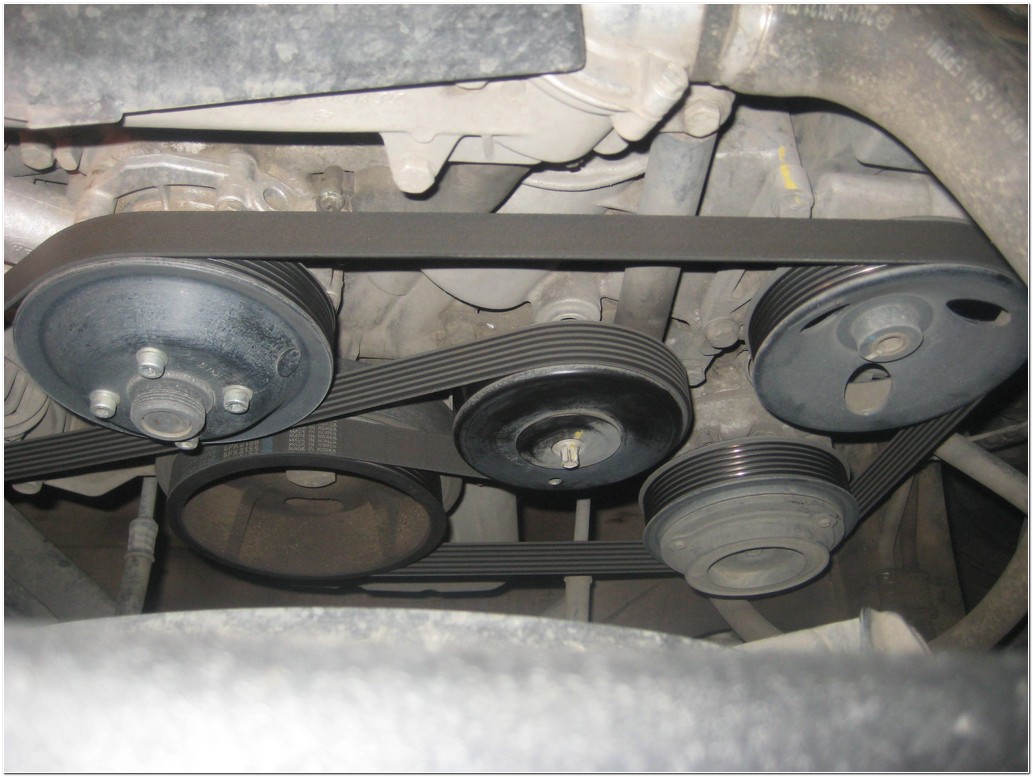

קובץ מצורף 124888



זהו, נהנים מעבודה שקטה של המנוע!:cool:


נ.ב. אשמח להבהיר אם משהו לא ברור
