סולידוורקס- עזרה בכמה שכבות shell

ציטוט:

נכתב במקור על ידי נ.א.א

קובץ מצורף 127584
שלום,

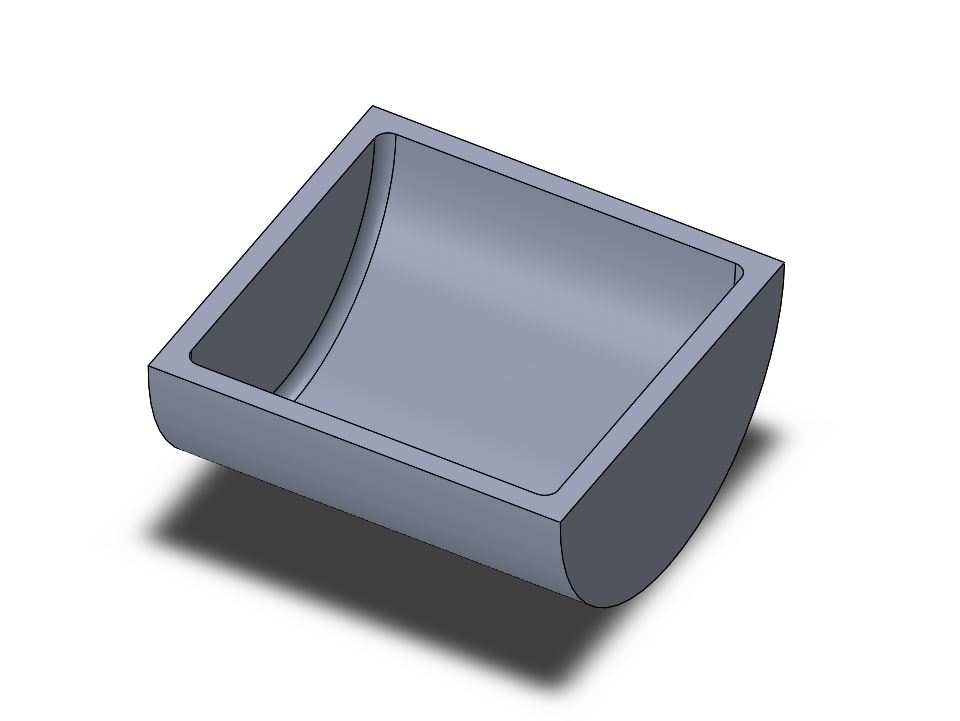

כיצד אני יכולה לעשות את הshell הכפול הזה בסוליד?

\

יש יותר מדרך אחת לעשות את זה.
from the top of my head זה מה שאני הייתי עושה:

עושה shell רגיל למידה העיקרית:

קובץ מצורף 127596

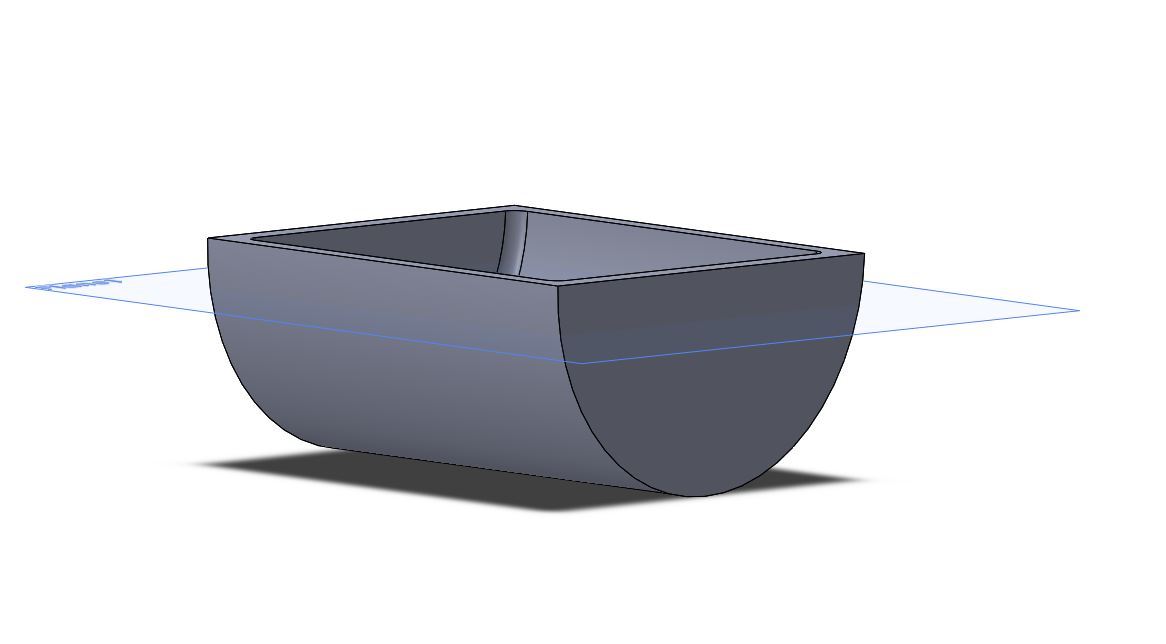

באמצעות מישור או קו בשרטוט, על ידי SPLIT חותך את הגוף במישור שאתה מעוניין בו את המדרגה, בדוגמה כאן השתמשתי במישור עזר:

קובץ מצורף 127597

קובץ מצורף 127598

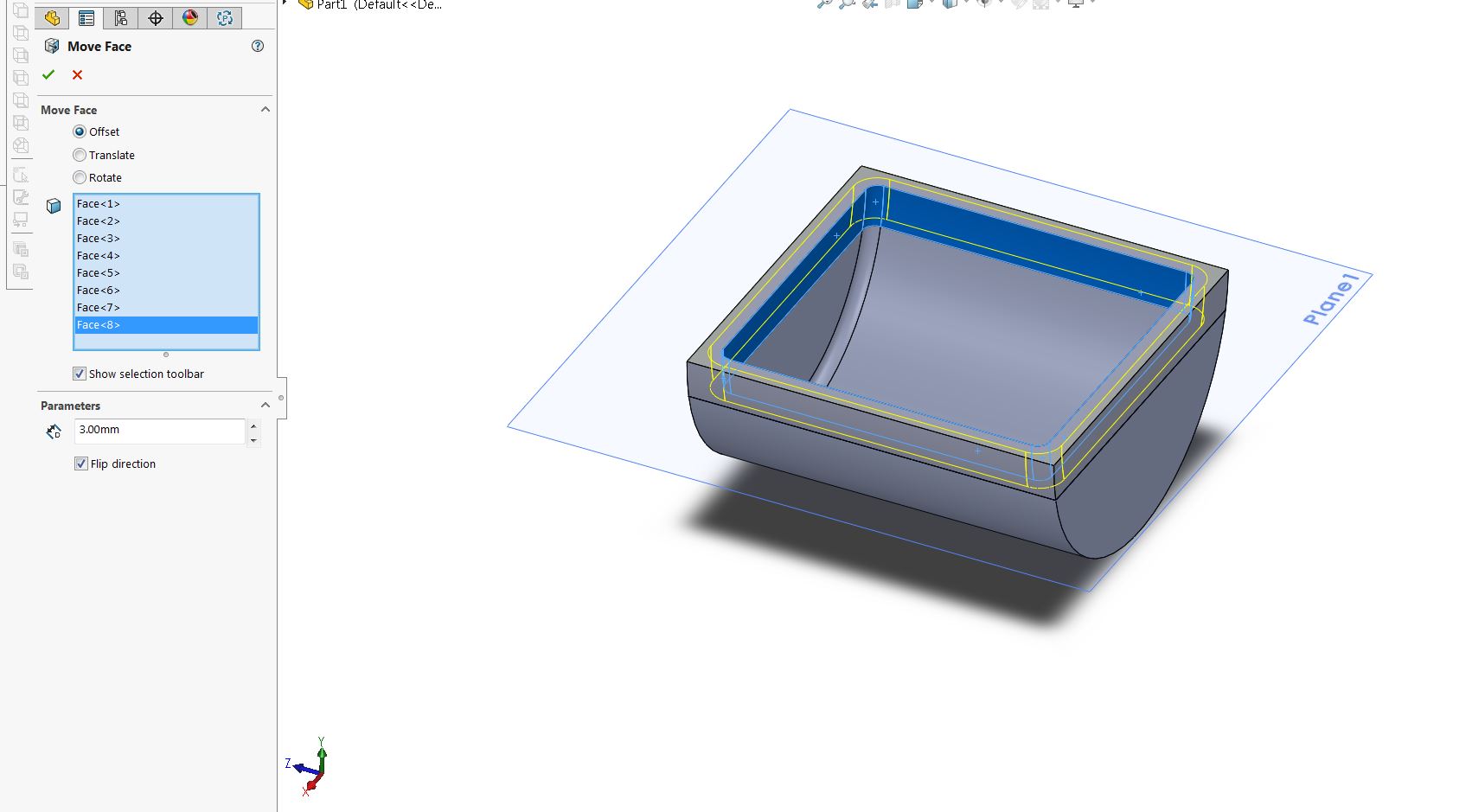

עכשיו יש לי 2 גופים שונים. על הגוף העליון, באמצעות MOVE FACE אני מסיט את הדופן הפנימית של המדרגה למידה הרצויה:

קובץ מצורף 127599

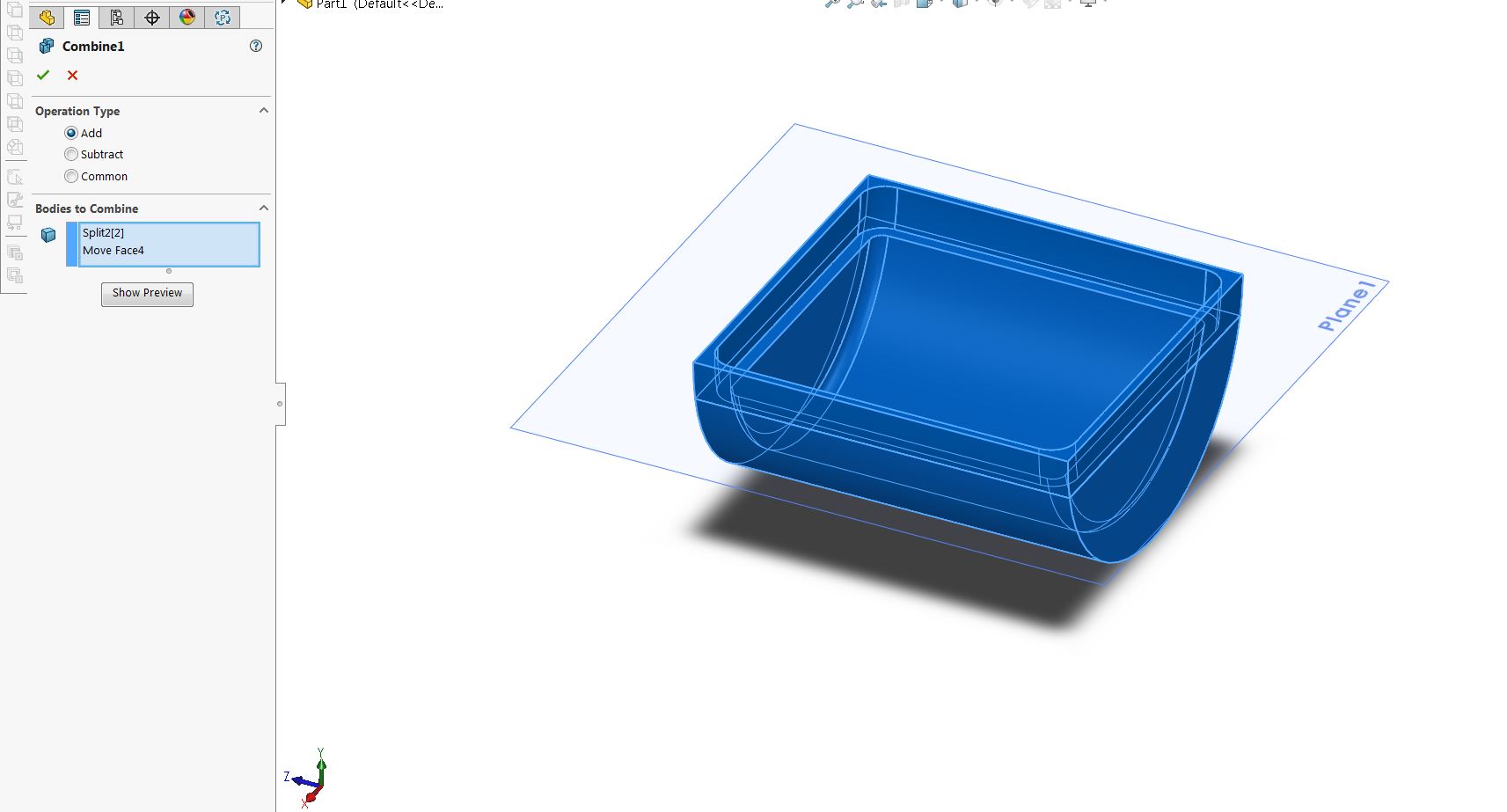

עכשיו מחבר חזרה את שני הגופים עם COMBINE:

קובץ מצורף 127600

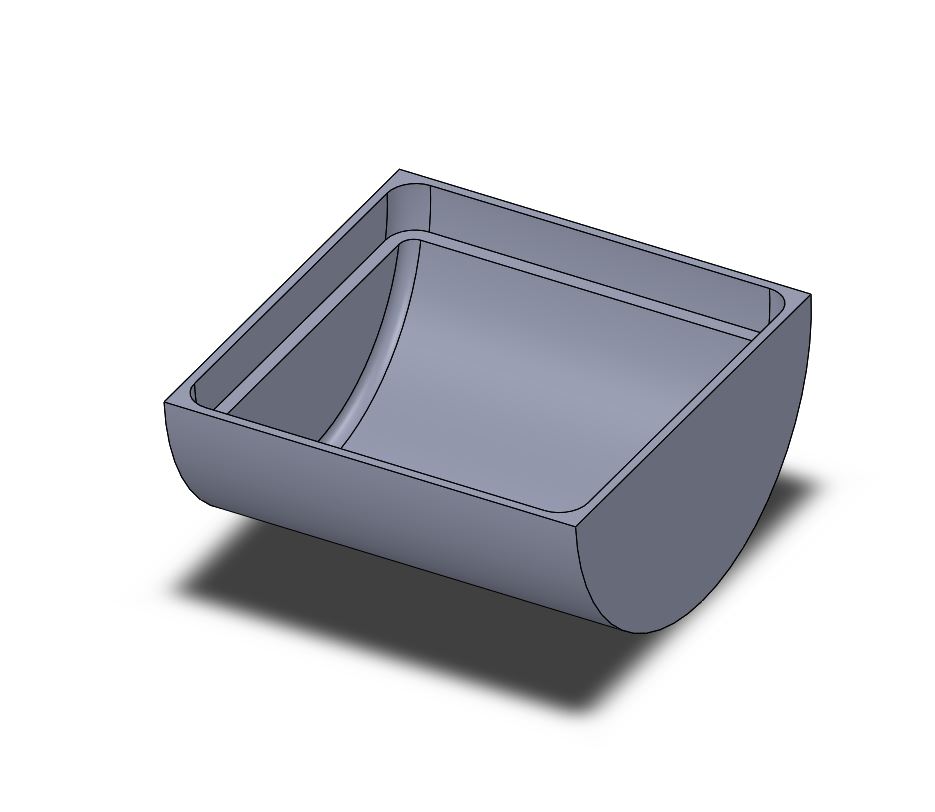

וזהו:

קובץ מצורף 127601
