יש לי 2 שאלות לגבי חיתוכים של צינורות מתכת סקדיול 40
1. אני צריך לרתך צינור מתכת בזוית על משטח ישר, למישהו רעיון איך חותכים את הצינור בזוית לדוגמא 45 מעלות?
2. אני רוצה לרתך צינור לצינור בזוית של 90 מעלות, צריך ליצור בצינור אחד שקע שמתאים לקוטר של הצינור השני, רעיונות?
בבקשה, לשאלה הראשונה. במקרה הזה הזוית בין הצינור לפלטה היתה 30 מעלות ורציתי דיוק והתאמה טובה כי זה מבנה נושא עומס. החיתוך עצמו ידני עם דיסק 4.5 והשחזה עד למידה המסומנת בצבע. את השבלונה הדפסתי באמצעות סולידוורקס, אם אין לך גישה לתי"בם זה משהו שאני או אחרים כאן בפורום יכולים בקלות להכין לך - תגיד מה קוטר הצינור החיצוני ומה הזוית הרצויה ותקבל קובץ PDF, אתה צריך רק להקפיד להדפיס בקנה מידה 1:1 במדפסת. לגבי שאלה 2 - בדיוק אותו דבר. תגיד מה אתה צריך ותקבל שבלונה להדפסה.
יש עוד הרבה דרכים כמובן. אם הדיוק והחוזק לא מאד קריטיים אפשר לחתוך ביד "בערך" ולהעמיד את הצינור בזוית 45 מעלות למשטח בעזרת משהו כמו סרגל משולש של בית ספר, לתת כמה פיקים ואז לתפור בריתוך את הרווחים בין הצינור לפלטה.
https://uploads.tapatalk-cdn.com/201...5f4303bf76.jpghttps://uploads.tapatalk-cdn.com/201...6436b77635.jpghttps://uploads.tapatalk-cdn.com/201...23f77cb962.jpghttps://uploads.tapatalk-cdn.com/201...1c24797045.jpghttps://uploads.tapatalk-cdn.com/201...dd5080066f.jpg
אפשר לחתוך עם משור שיש לו זווית - תומס, משור סרט וכו'. אם לא מאוד מדוייק, גם משור שורף יעשה את העבודה.
אסף.
תודה,
יש ברשותי משחזת זוית שאיתה אני חותך.
אני מאמין שהזוית בערך 60 מעלות, יש לי מד זוית אני יכול למדוד, לכן אני צריך פיתרון ביתי, אולי מישהו יודע איך מכינים שבלונה מקרטון? שבלונה כמו שבתמונה הראשונה של נמרוד
מישהו ניסה לחתוך עם גיקסו צינור כזה?
משחזת זוית היא הכלי הנכון. עזוב את הג'יגסו בצד.
שבלונה כאמור אני אשמח להכין לך ואתה תדפיס. רק תגיד מה הקוטר החיצוני של הצינור ומה הזוית שאתה רוצה.
יש גם מחשבונים כאלה ברשת חפש Pipe Notching Calculator
דוגמה:
https://www.blocklayer.com/pipe-notching.aspx
תודה נימרוד,
קוטר הצינור 42.5 מ"מ
אני צריך את השבלונות לריתוך אנכי 90 מעלות ולריתוך של 75 מעלות
המייל שלי [email protected]
המון תודות על העזרה
אחלה המלצה! בהחלט עושה את העבודה.ציטוט:
נכתב במקור על ידי nir.samo
רון - תשתמש בזה כדי לחבר את הצינור לשטוח -
https://www.blocklayer.com/pipe-miter.aspx
בחר קוטר צינור 42.2 ואת הזוית בהתאם למה שאתה רוצה, יש שם אנימציה שמזיזה את הצינורות.
ובחר בזה בשביל חיבור של צינור לצינור:
https://www.blocklayer.com/pipe-notching.aspx
הדבר היחיד החשוב בעניין הזה, לא משנה מה מקור השרטוט - להדפיס בקנ"מ 1:1. אף מדפסת לא באמת מדפיסה 1:1 אז אתה מדפיס פעם אחת, מודד עם סרגל את המידה שמודפסת, זה יצא כמה מ"מ יותר או פחות. מחלק כדי לקבל את היחס של המדפסת שלך ואז מדפיס פעם שנייה בקנ"מ הזה.
סליחה, זה בעצם לא מתאים, כי זה יוצר שבלונה לחיתוך החור בצינור שאליו מחברים ולא fishmouth בצינור שמתחבר. בקיצור, זה לאינסטלציה, לא למבנה.
הבעיה שלי היא השבלונה לחיבור T זאת אומרתfishmouth

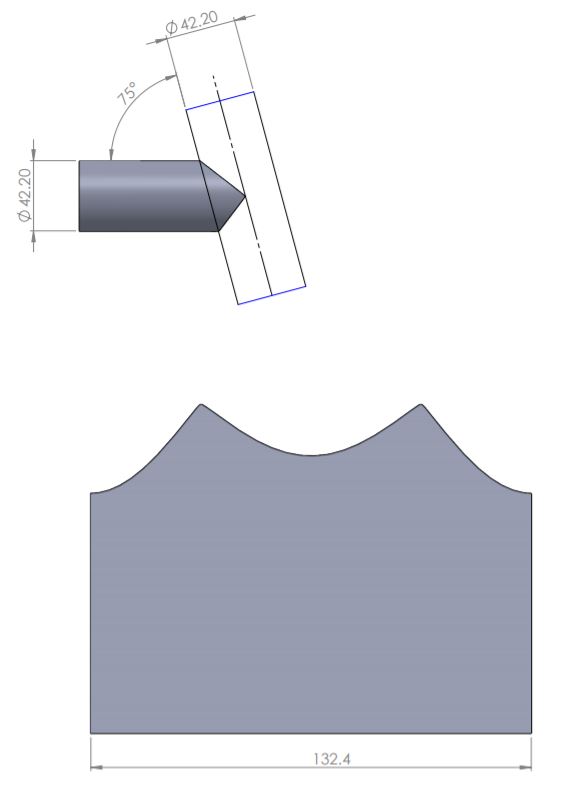

נסה את זה, מצורף PDF תקפיד שהמידה של ההיקף יוצאת נכונה מהמדפסת (132 וחצי מילימטר בערך)
קובץ מצורף 128594
תודה נימרוד
