קונסטרוציה לסקיד פלייט של גיר וטרנספר
קניתי מיגון (סקיד פלייט) לגיר ולטרנספר של הפראדו, עשוי פלדה מגולוונת 4 מ"מ.
אני מעוניין להרים את החוזק שלה כנגד כיפוף באיזורים המועדים ככל הניתן, בצורה הקומפקטית ביותר.
הקונסטרוקציה תרותך מפסי פלדה ברחב 30מ"מ עובי 6 מ"מ ,

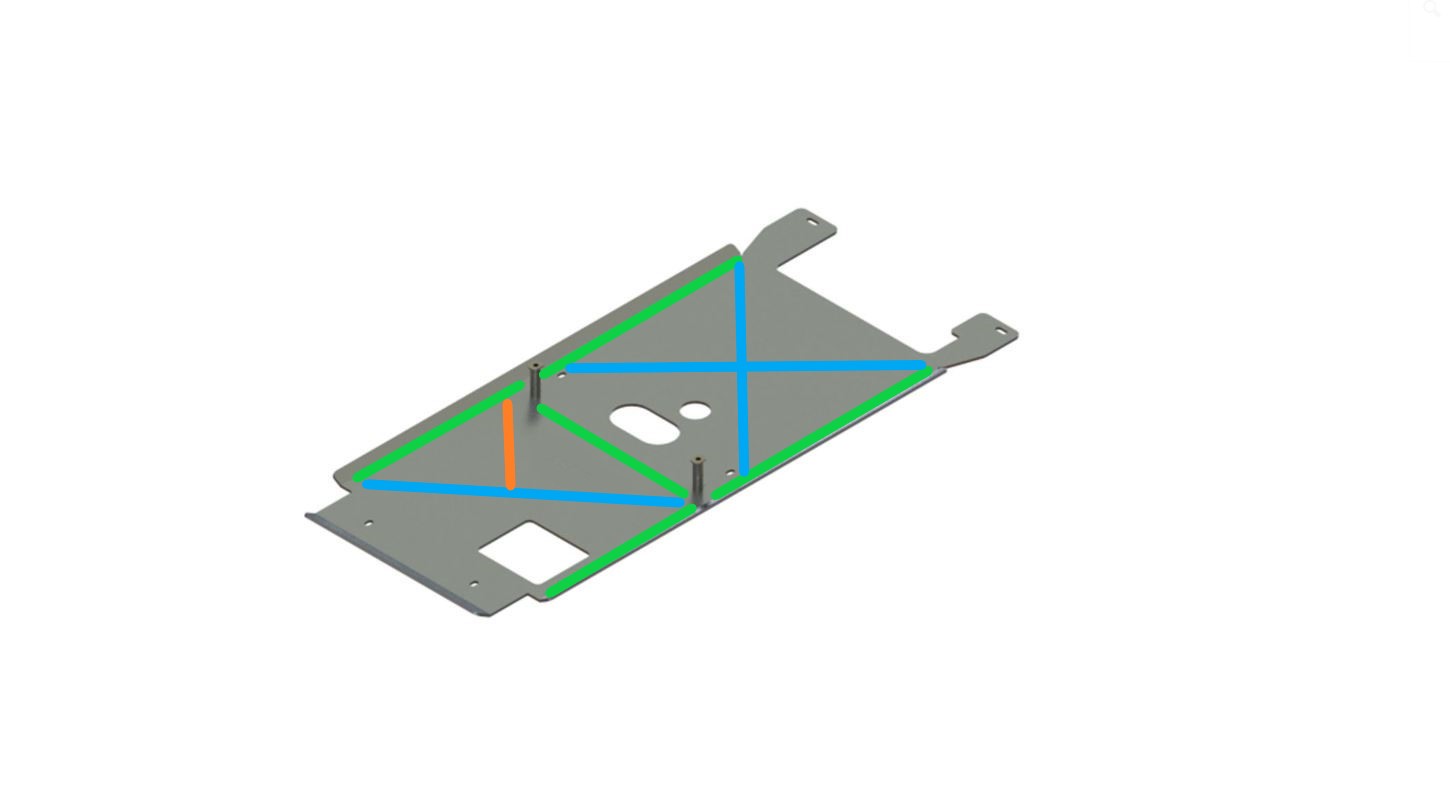

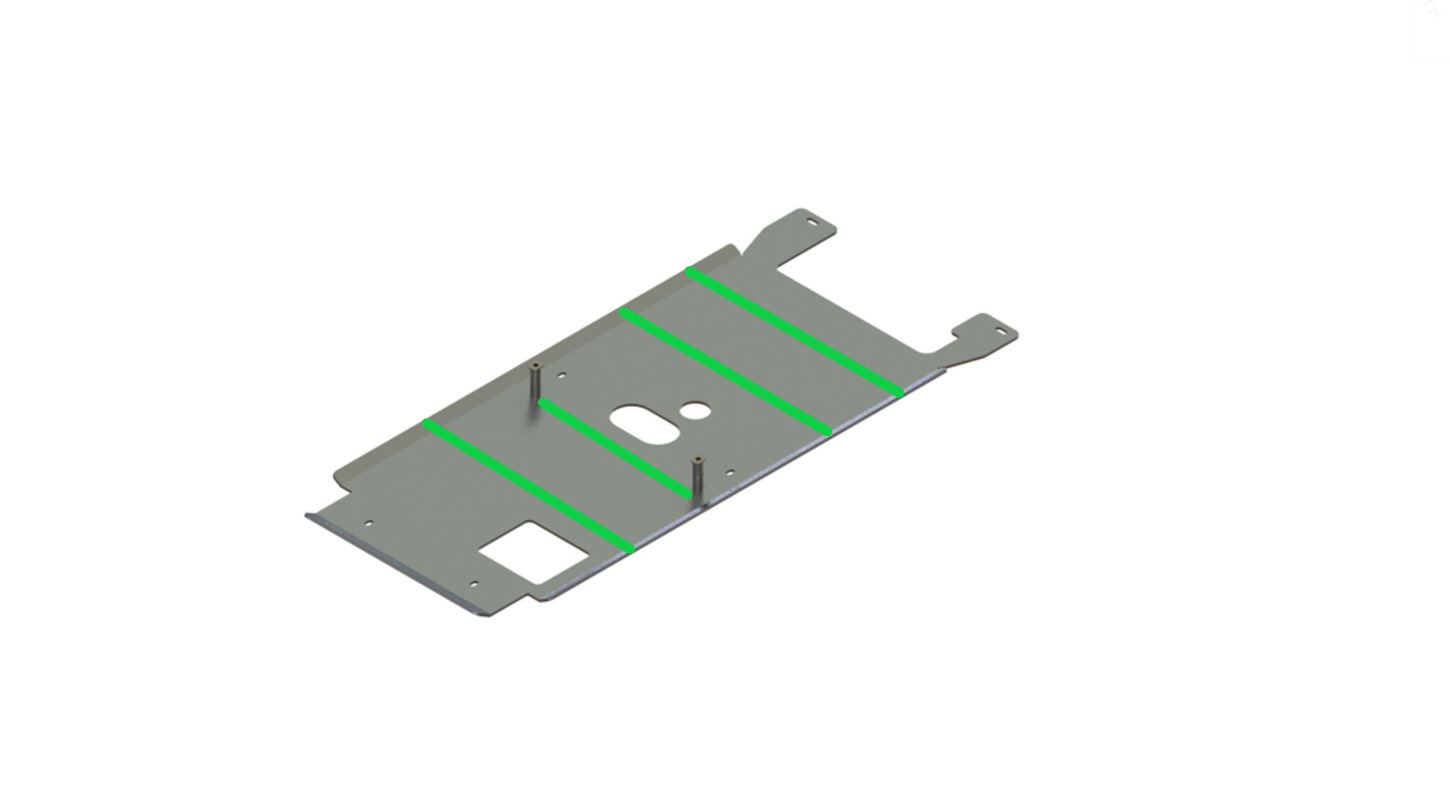

יש לי כמה רעיונות, אעלה אותם בסקיצות, אשמח לתגובוץ ובעיקר מאלו שכבר התנסו בסקיד פייט עם חיזוקים (תמונות יעזרו)
קובץ מצורף 129955קובץ מצורף 129951קובץ מצורף 129952
הימנית - חסונה אך בזבזנית

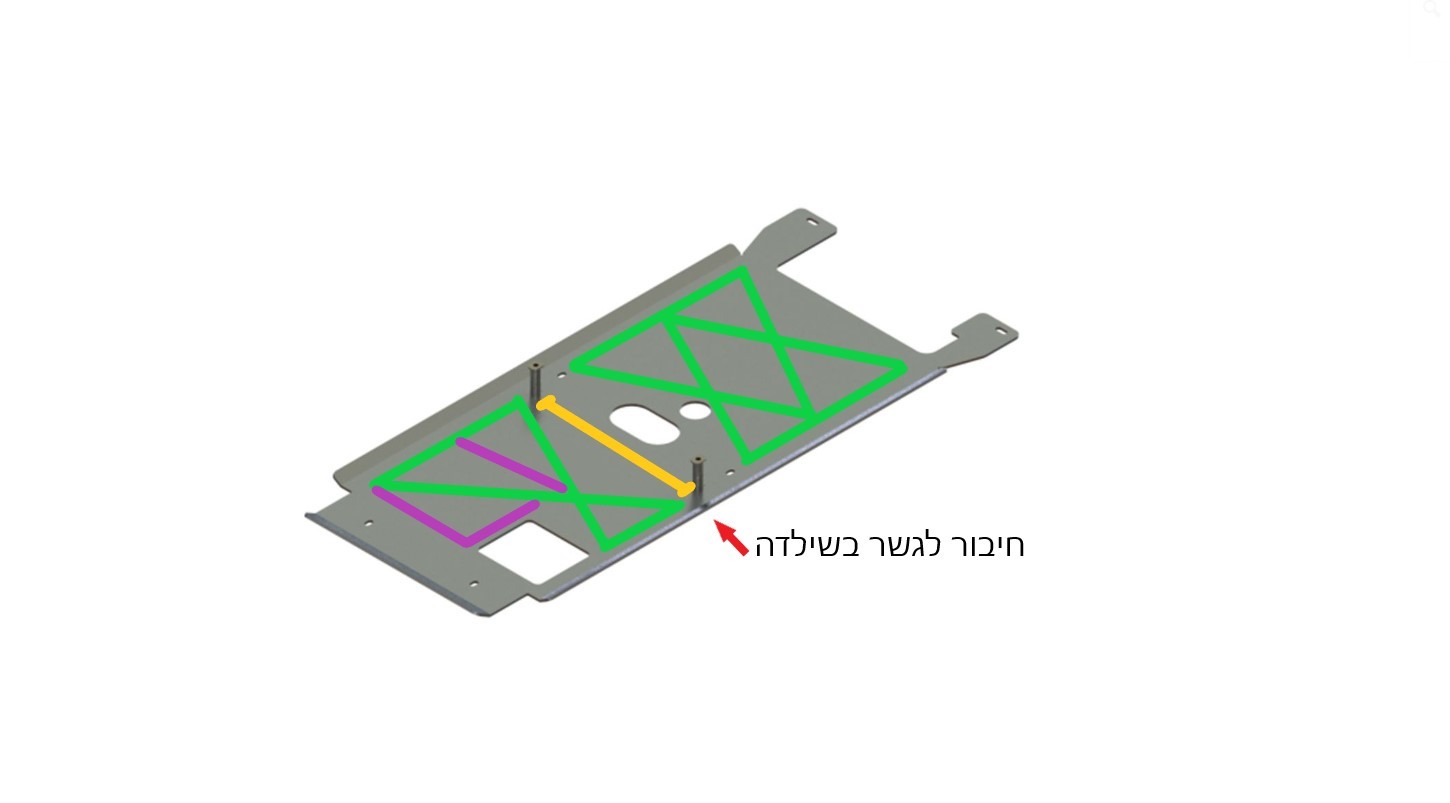

סקיצה תחתונה - לא סופית, חשבתי לקצר את הפסים הירוקים אם ירותכו קרוב יותר למרכז.
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
חיזוק על ידי ריתוך פלאח זה בזבוז גדול של חומר.
זויתן שמרותך בשתי הקצוות שלו לפח, ככה שנוצר פרופיל משולש סגור, יהיה הרבה יותר חזק בהרבה פחות משקל. תבדוק אם זויתן 30 מ"מ נכנס לך מבחינת גובה, אם לא אז זויתן 20 מ"מ.
תבדוק איפה נכנס לך בלי להתנגש בכלום, זה יותר חשוב מהצורה עצמה. כל הסקיצות שלך נראות חזקות יותר ממה שצריך.
הייתי מרתך זויתנים כדי לסגור את הקצות המכופפים לפרופיל מרובע, לכל האורך אם אפשר. אחד לרוחב בין החיבורים לגשר כמו שאתה שמת. ועוד אלכסונים איפה שאפשר.
1 קבצים מצורפים
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
התכוונת לזה :
קובץ מצורף 129958
ברזל זויתן אתה מתכוון לברזל פרופיל L ?
אם כן - זה לא ייסגר לפרופיל הכי יפה, רעיון טוב, השאלה היא משקל...
ממה שמדדתי - לא תהיה בעיה עם שום סקיצה, השבוע תהיה עוד מדידה סופית לפני ביצוע,
חשוב לי לראות כאלו שכבר צברו פז"ם עם סקיד פלייט מחוזקת בצורה זו או אחרת,
החיסכון במשקל (==ברזל) משמעותי עבורי
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
פס פלדה רוחב 30 עובי 6 שוקל יותר מזויתן 20 שהעובי שלו 2.5 בערך. והחוזק של חתך חלול גדול לעין שיעור.
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
אתה מתכנן לעלות על מוקשים בקרוב? נראה לי אובר קיל רציני ברמה של הורדת הביצועים של הרכב.
קשה לא להאמין ששמו לך פלדה מגלוונת, אני יותר מאמין שזה אלומיניום. תבדוק אם מגנטי.
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
פלדה... אני אצטרך לעשות פשרות בכמות הברזל ואשתמש בפרופיל שהציע נימרוד, בכל מקרה.
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
נראה לי כבד מאוד. נסעת עם זה? לא משנה לך את התחושה של הרכב?
1 קבצים מצורפים
תגובה: קונסטרוציה לסקיד פלייט של גיר וטרנספר
הסקיד פלייט הזה בא להחליף אחד קצר יותר מאלומינים שהגן רק על הגיר,
בגלל שמדובר בחתיכה ארוכה בחרתי שלא לקנות כזו העשויה מאלומיניום 5052 6מ"מ רך ומתכופף.
זו חתיכה יותר כבדה יותר מהמקבילה שעשויה אלומיניום, בהחלט !
אני עדיין רוצה לתת לה עוד חוזק כנגד כיפוף במסגרת ההיגיון והמשקל,
אז במקום פלאח כבד אשתמש בזויתן 20 כנראה וגם אז במתינות, כרגע צימצמתי מאוד והתוספת במשקל מוערכת ב3~ קג'
קובץ מצורף 129961
