דיאטה - פרוייקט שלם על חצי רכב

חלקכם כבר יודעים שחזרתי לעבוד עם ארנון שושני ודני ברוק סוליד
מידי פעם אני משחרר תמונה מתוך פרוייקט (בעיקר בפייסבוק) אבל הפעם תלוו אותי פרוייקט שלם.
הרכב שעליו נעבוד, הוא רנגלר קצר (במקור) ואחרי כל השידרוגים האפשריים הוא הגיע לסדנה לדיאטה, כלוב חדש, סטראץ' נוסף ועוד כמה דברים בקטנה.
אשתדל להעלות תמונות בכל יום, וקצת לכתוב מה רואים שם.

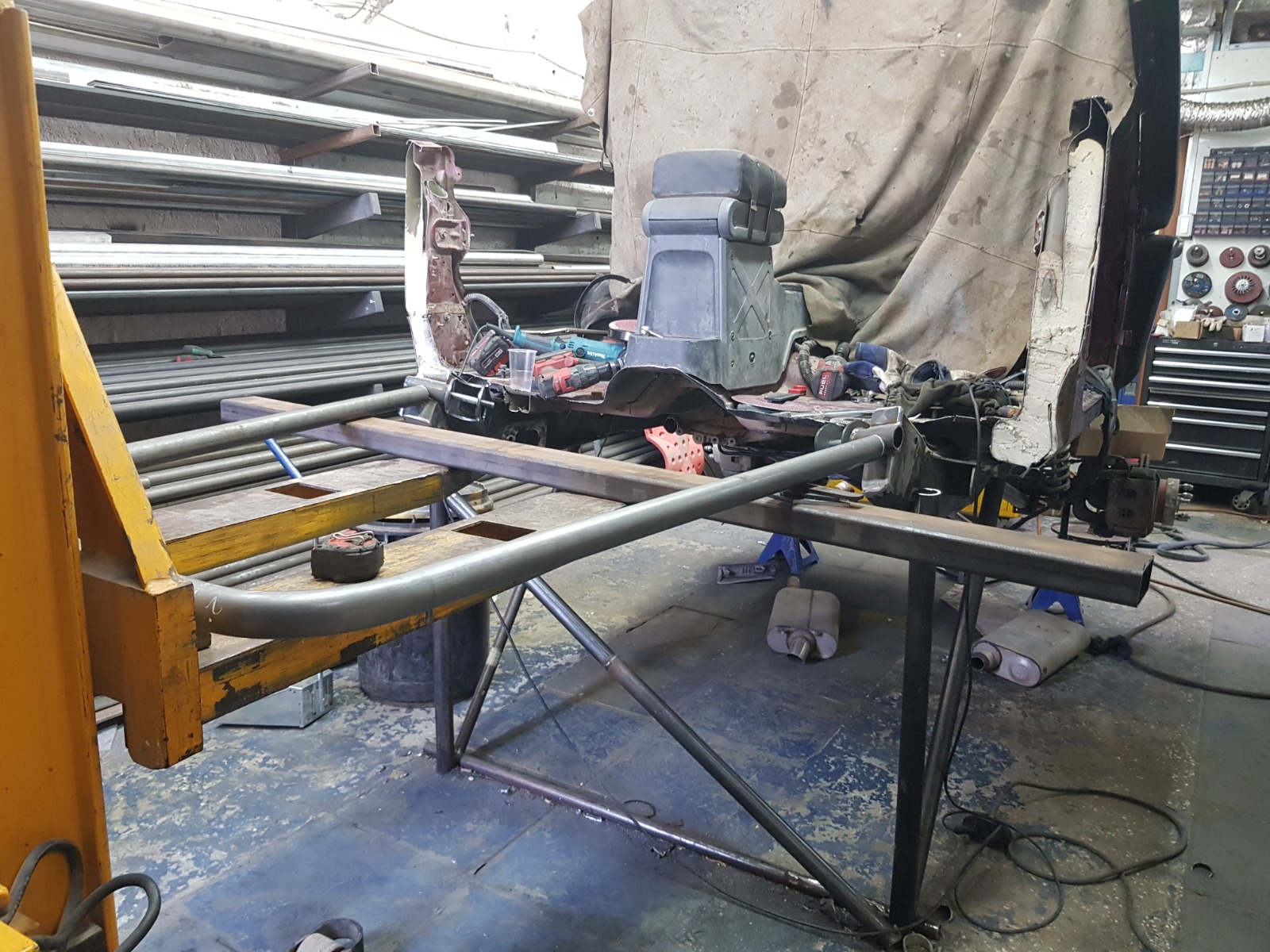

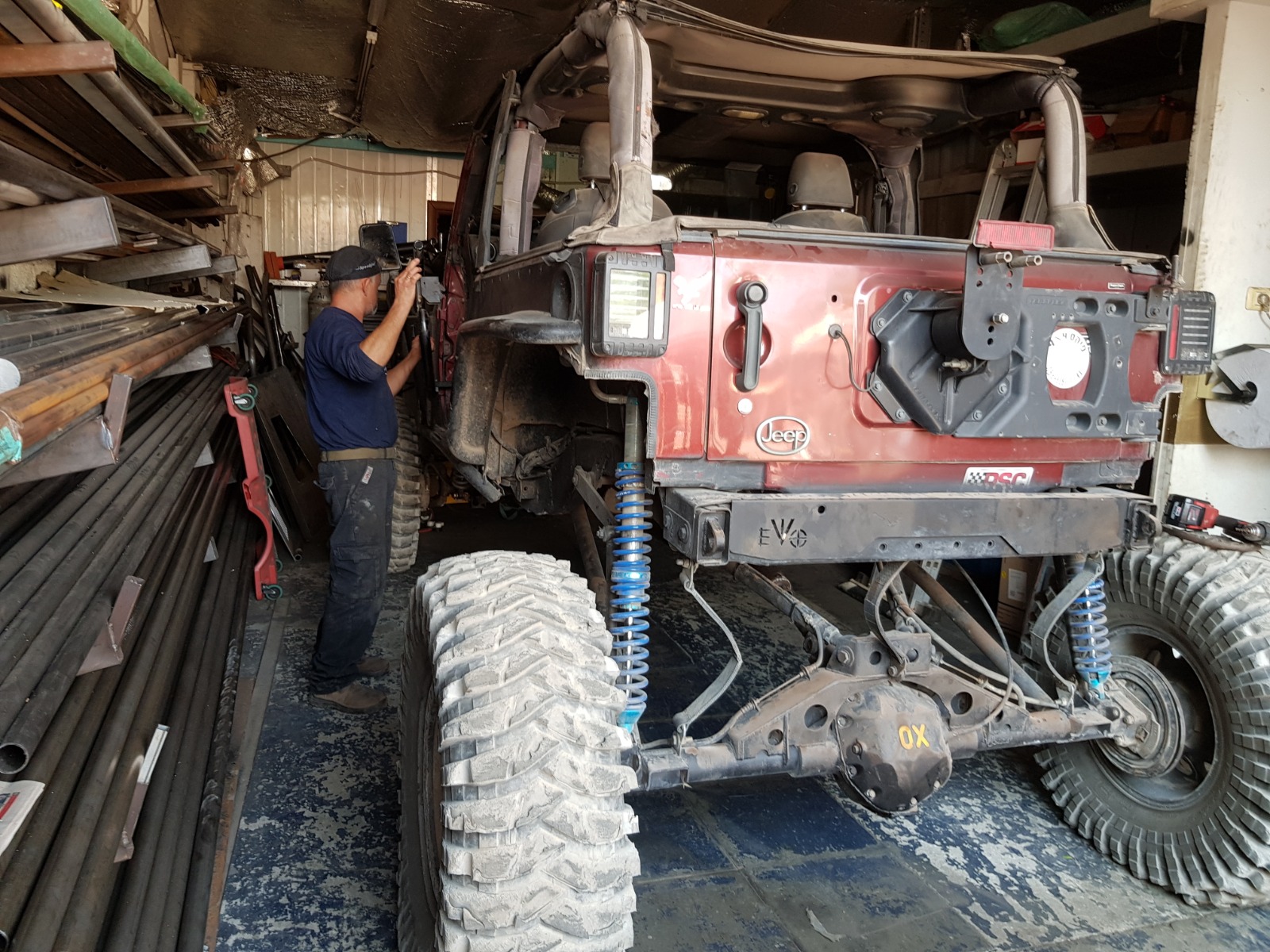

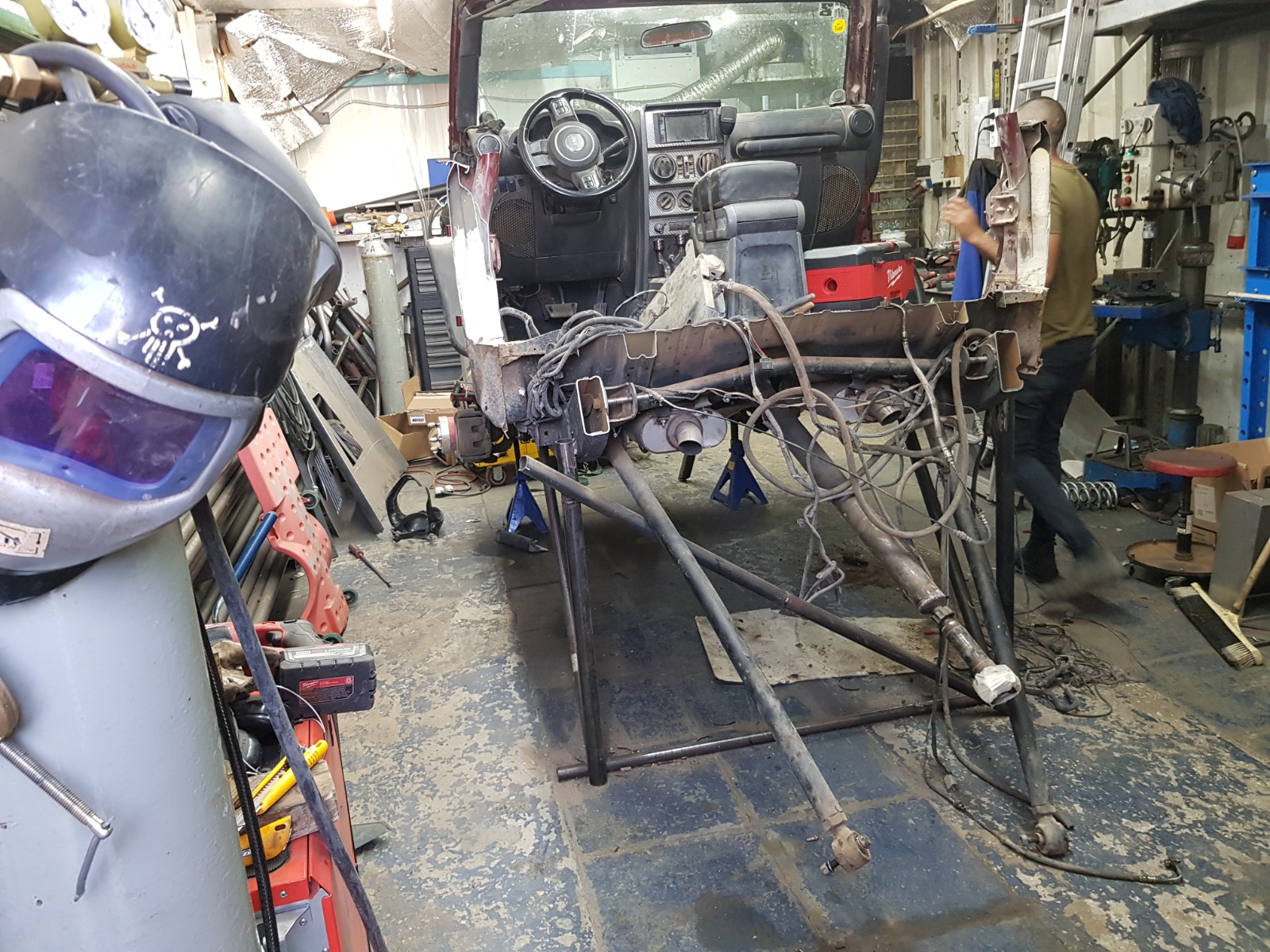

סוף היום השני. פירקנו את כל החלק האחורי של הרכב (דלת, פגוש, מוט מייצב וכו'...). בנינו קונסטרוקציה תומכת לכב ופיקנו בולמים, זרועות, גל הנע, והוצאנו את הסרן.

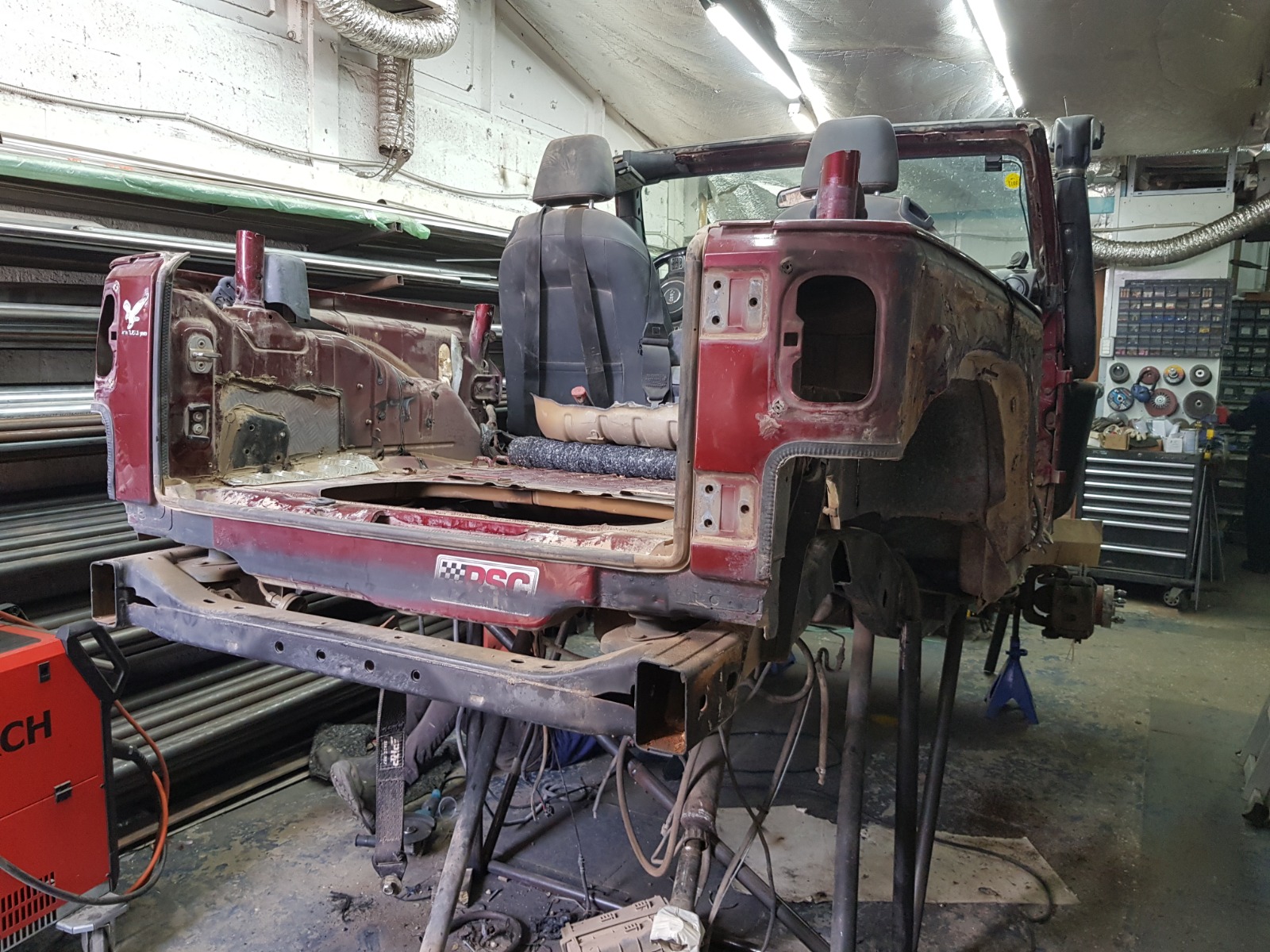

לבשנו את חליפות הנינג'ה וחתכנו החוצה את חצי הרכב האחורי.

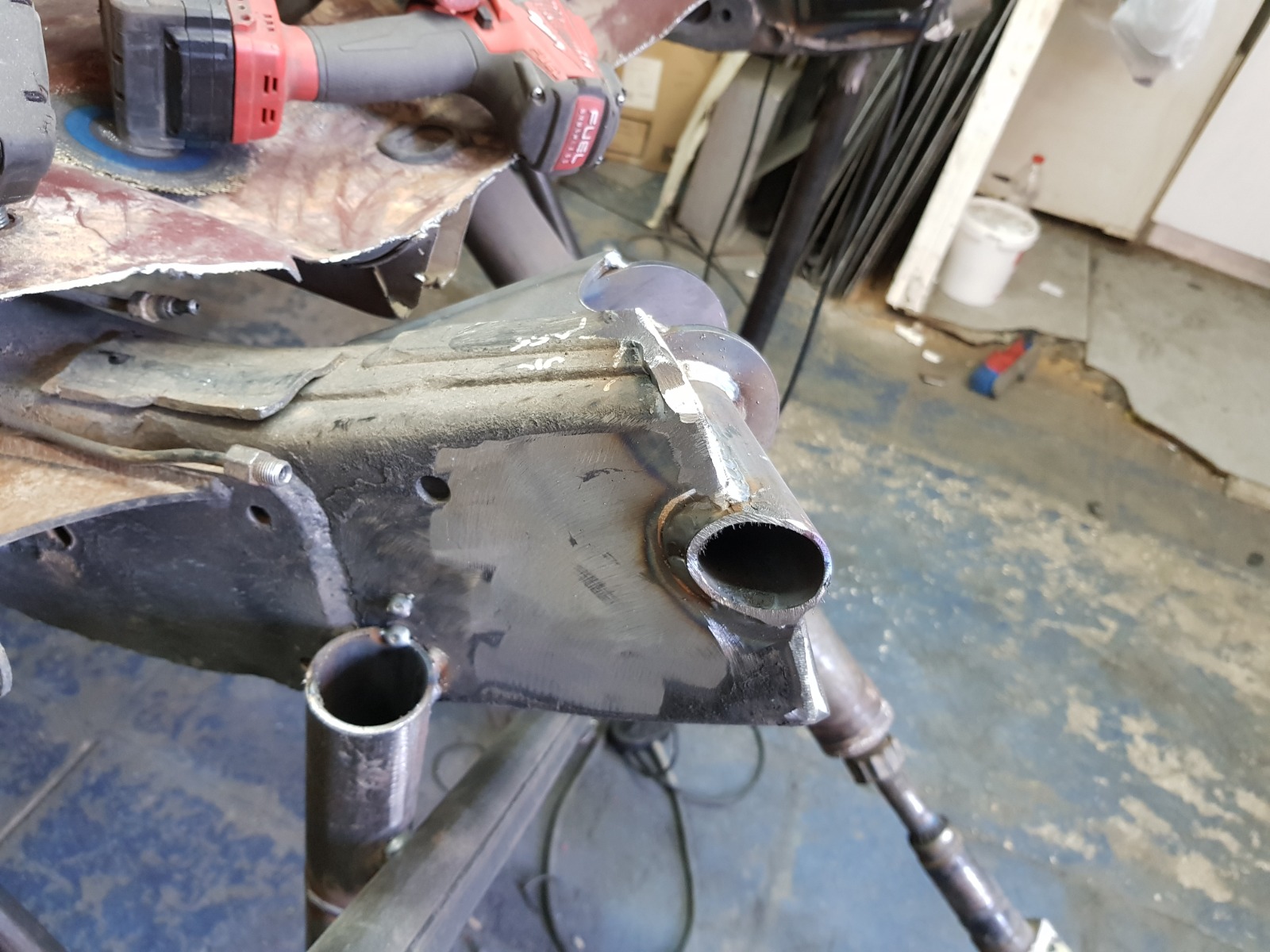

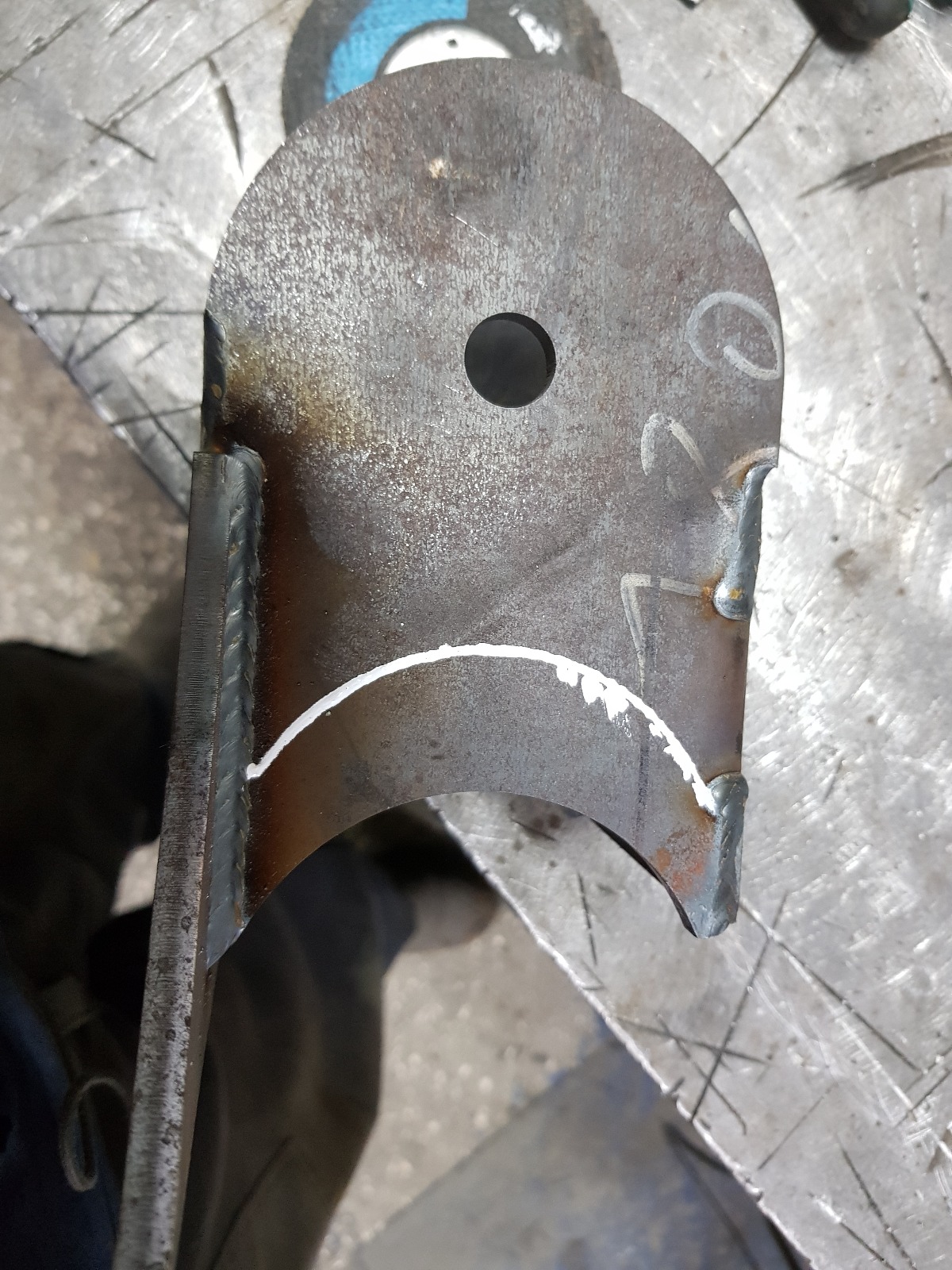

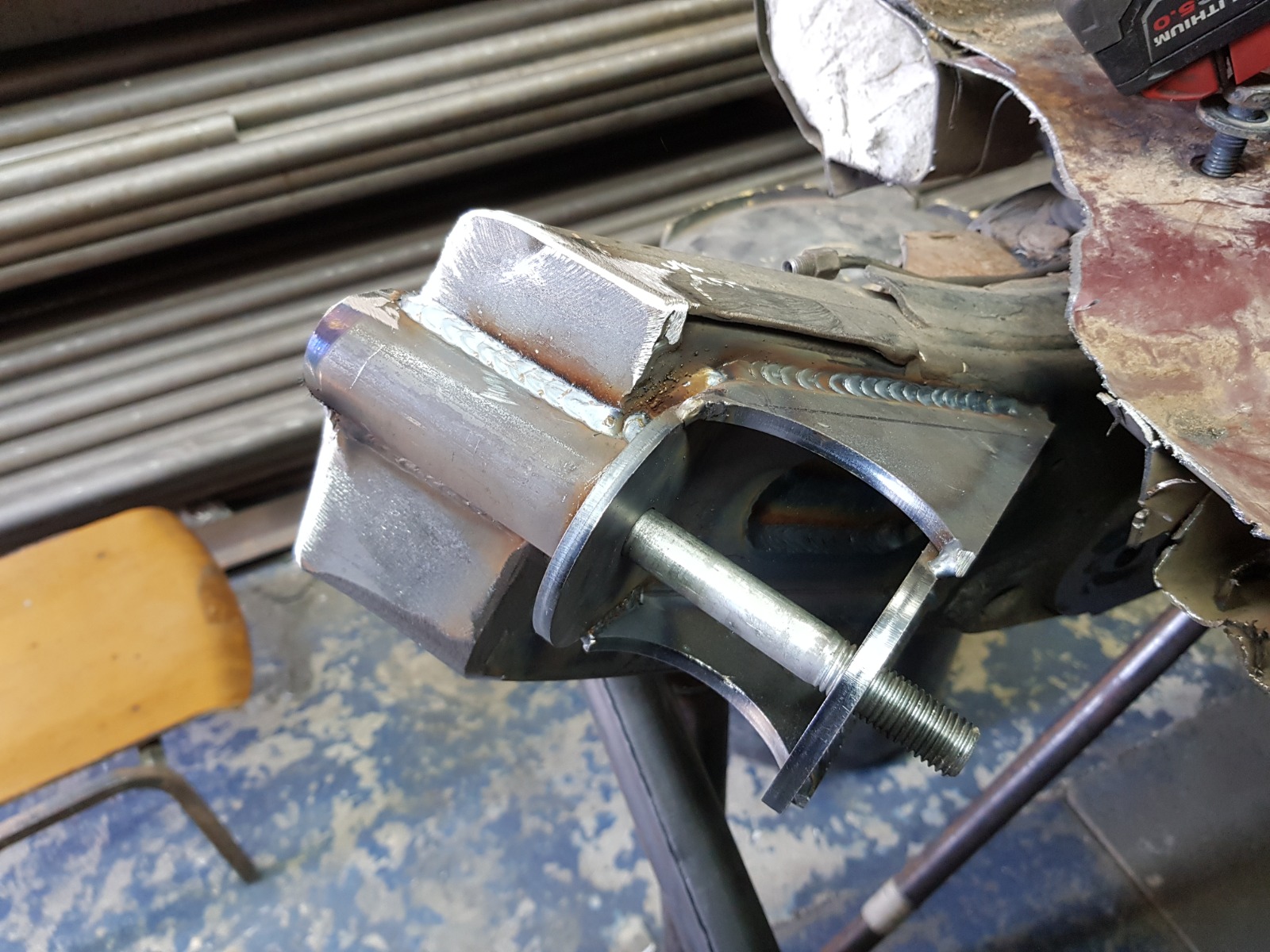

גילחנו תושבות של זרועות מהשילדה ורכב קיבל תושבות עלויונות משודרגות (התחתונות יגיעו בהמשך) ולבסוף מסגרת הרכב האחורי החדשה.

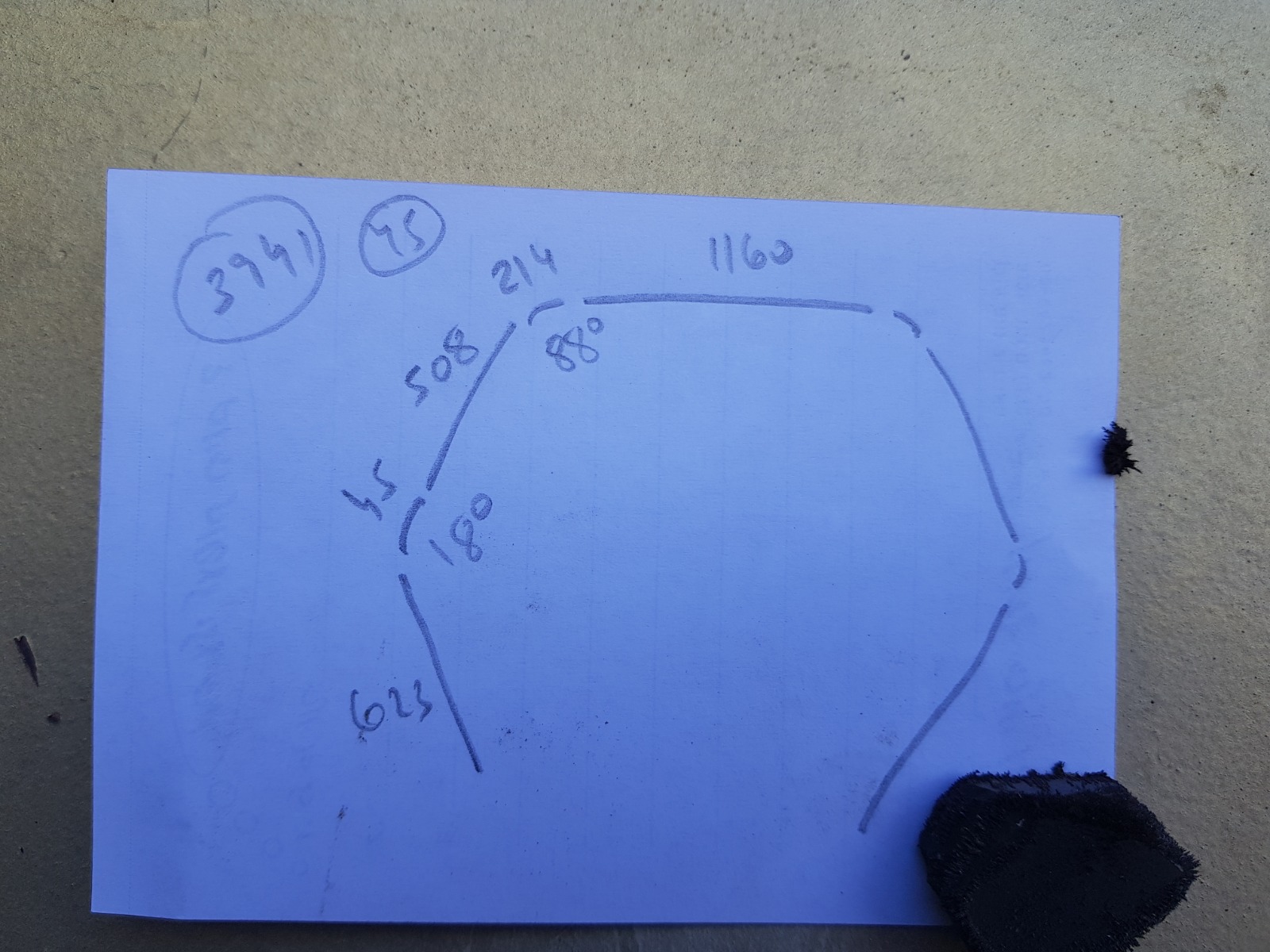

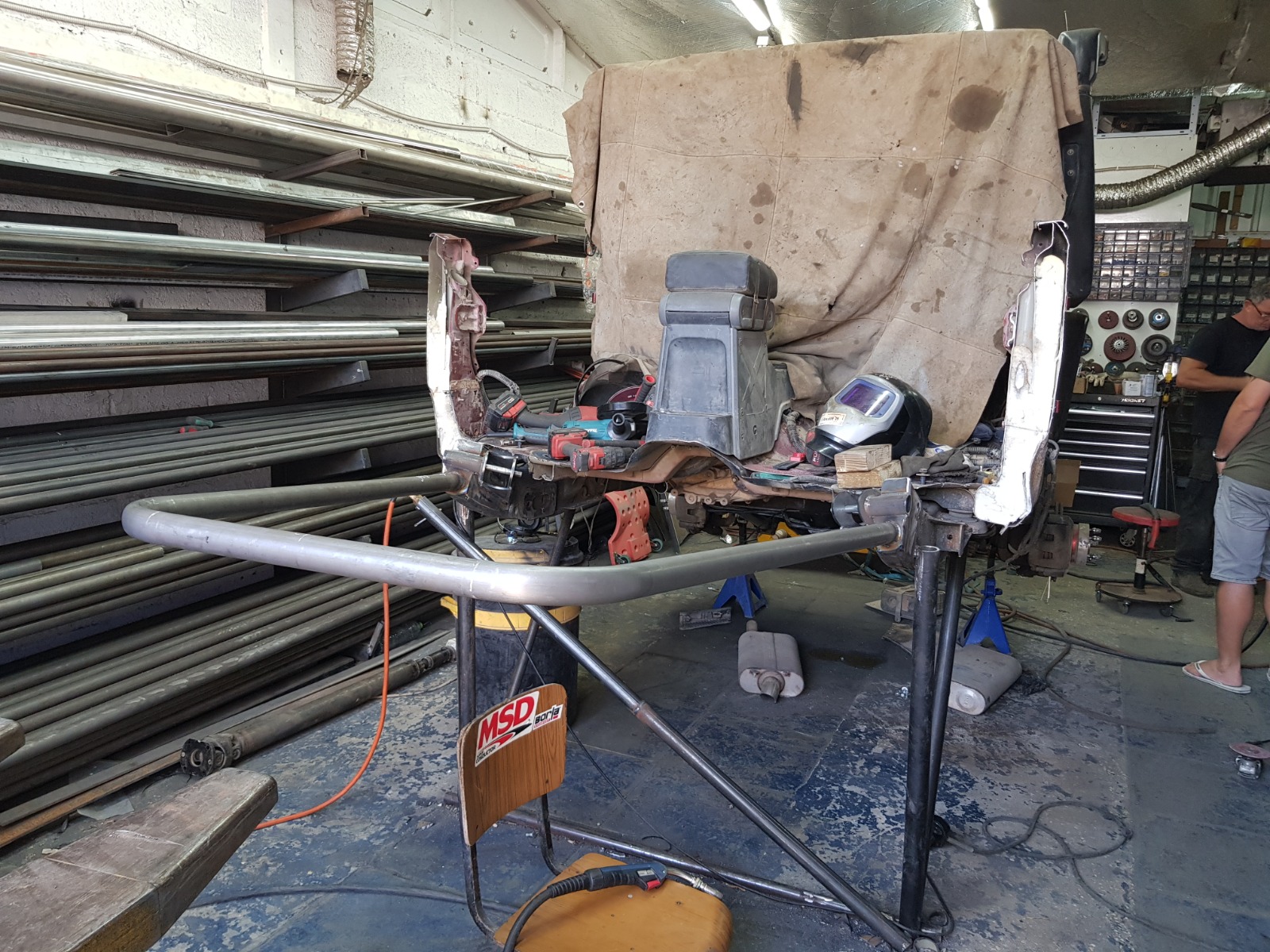

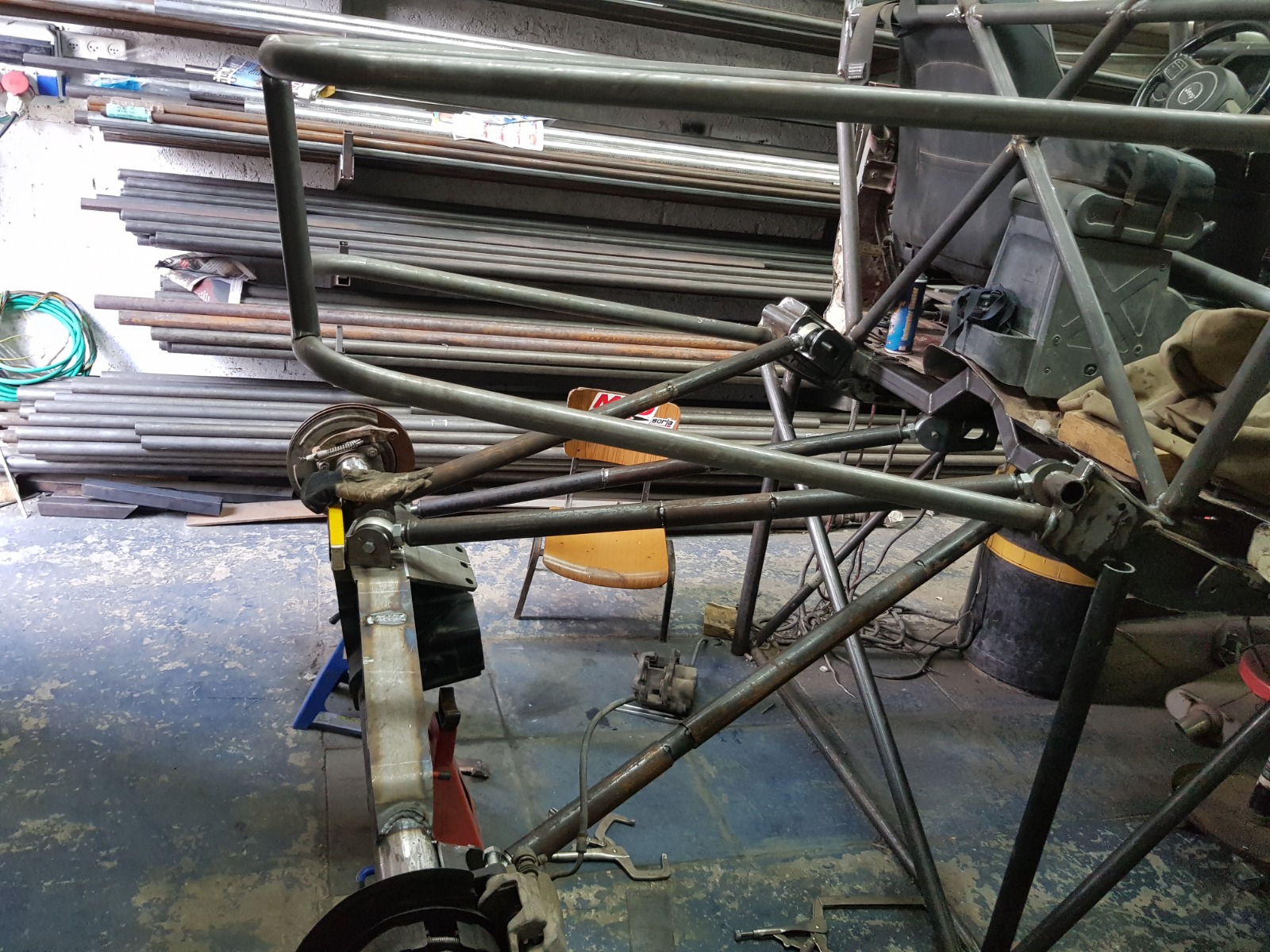

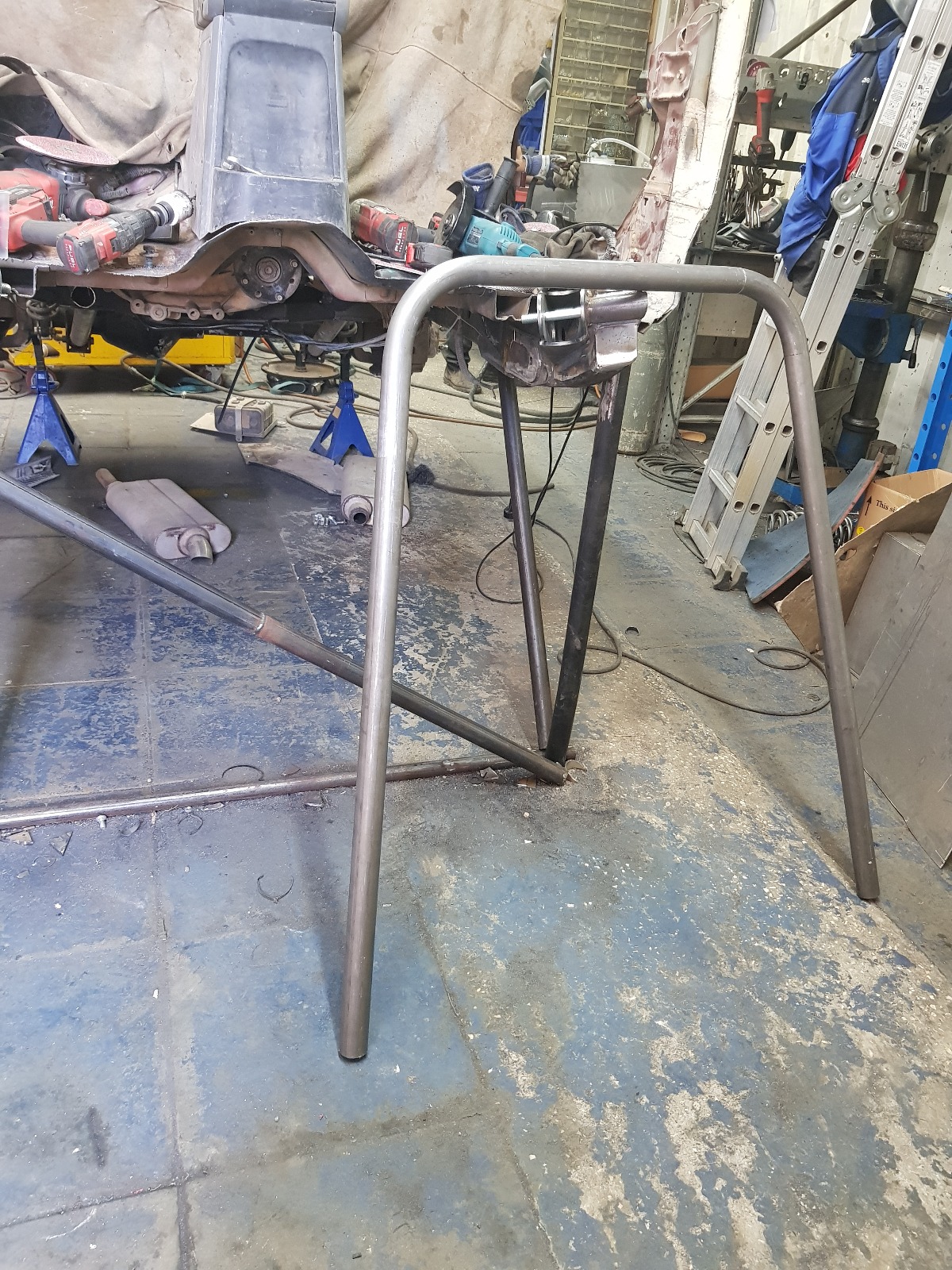

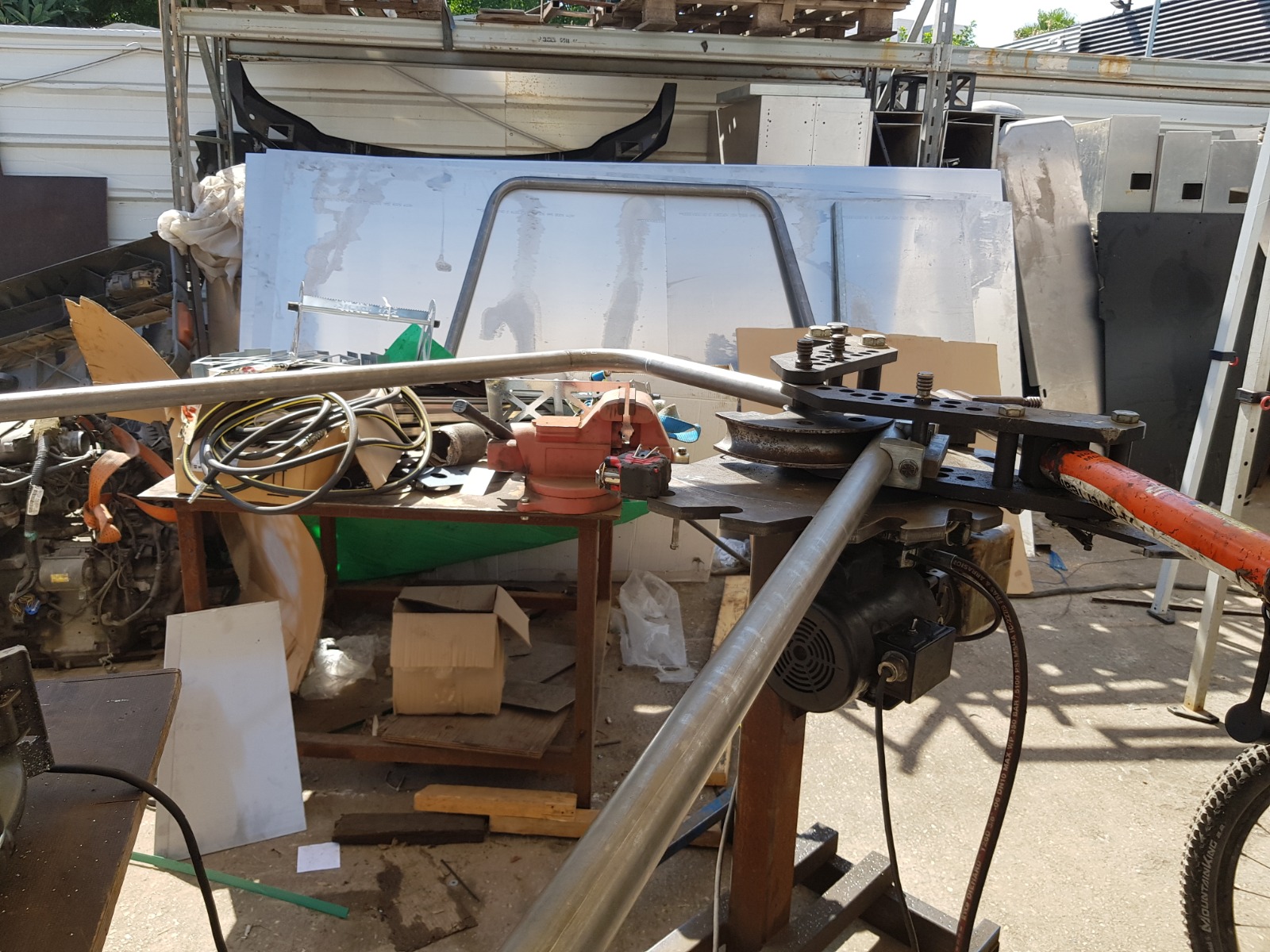

סוף היום הרביעי. למרות שמתקדם קצת לאט, הספקנו לבנות את כל הכלוב הראשי שכולל- קשת ראשית מאחורי הנהג עם X וקו חגורות. קורות צדדיות שהיו קצת רעות אבל דני אילף אותן 😉 (מלא כיפופים בשלושה מישורים שונים). קושרות רוחביות- גג ודשבורד. וקושרות אורכיות אלכסוניות.

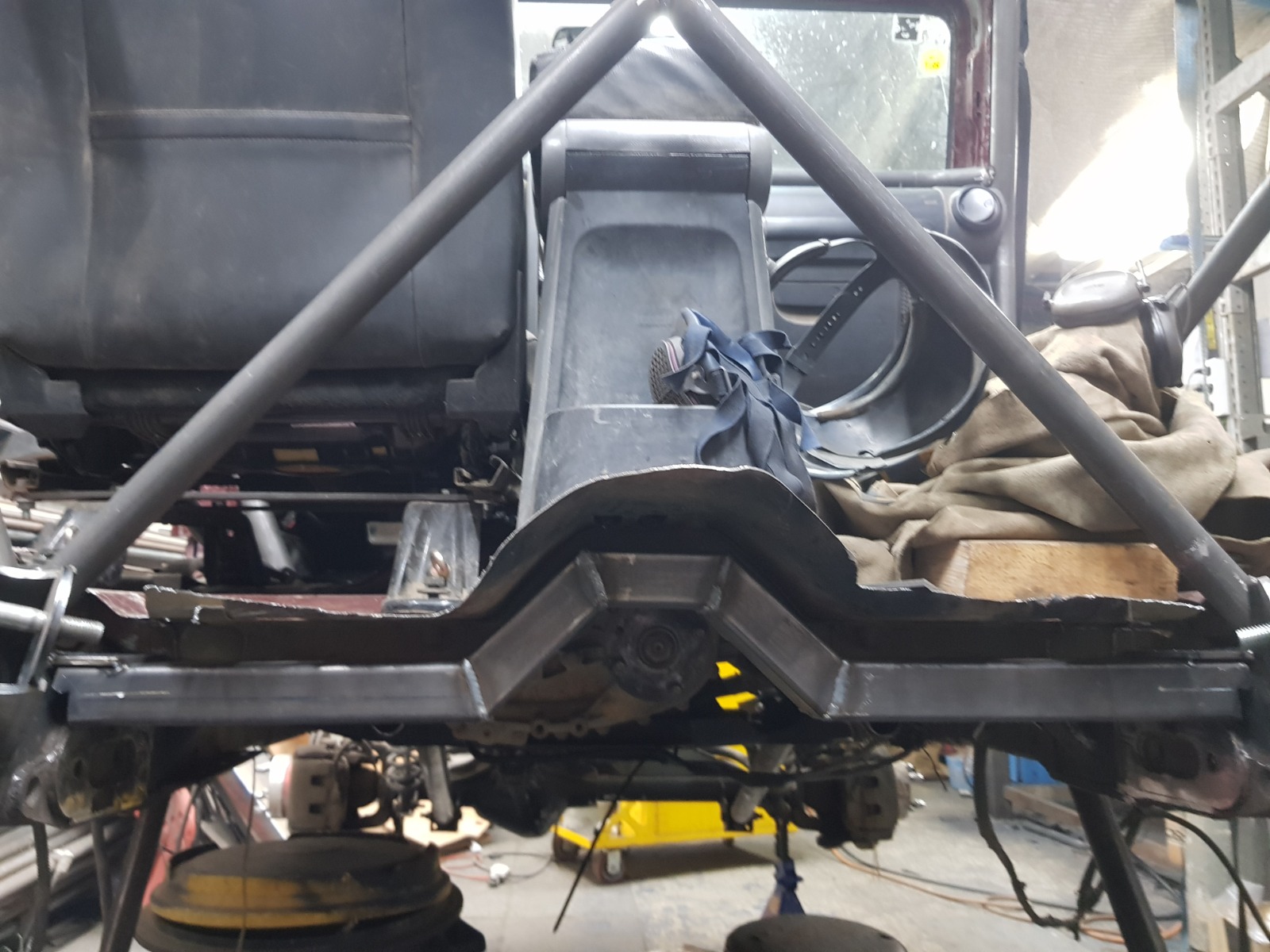

גם הטוסיק של הרכב מתחיל לקבל צורה.
בשבוע הבא נקבל את הסרן החדש ולפיו נעצב את כל החלק האחורי כך שיתאים לכל גיאומטריית המתלה.

עברו עוד שלשה ימים, מה שאומר שכבר שבעה ימים הרכב בבניה.

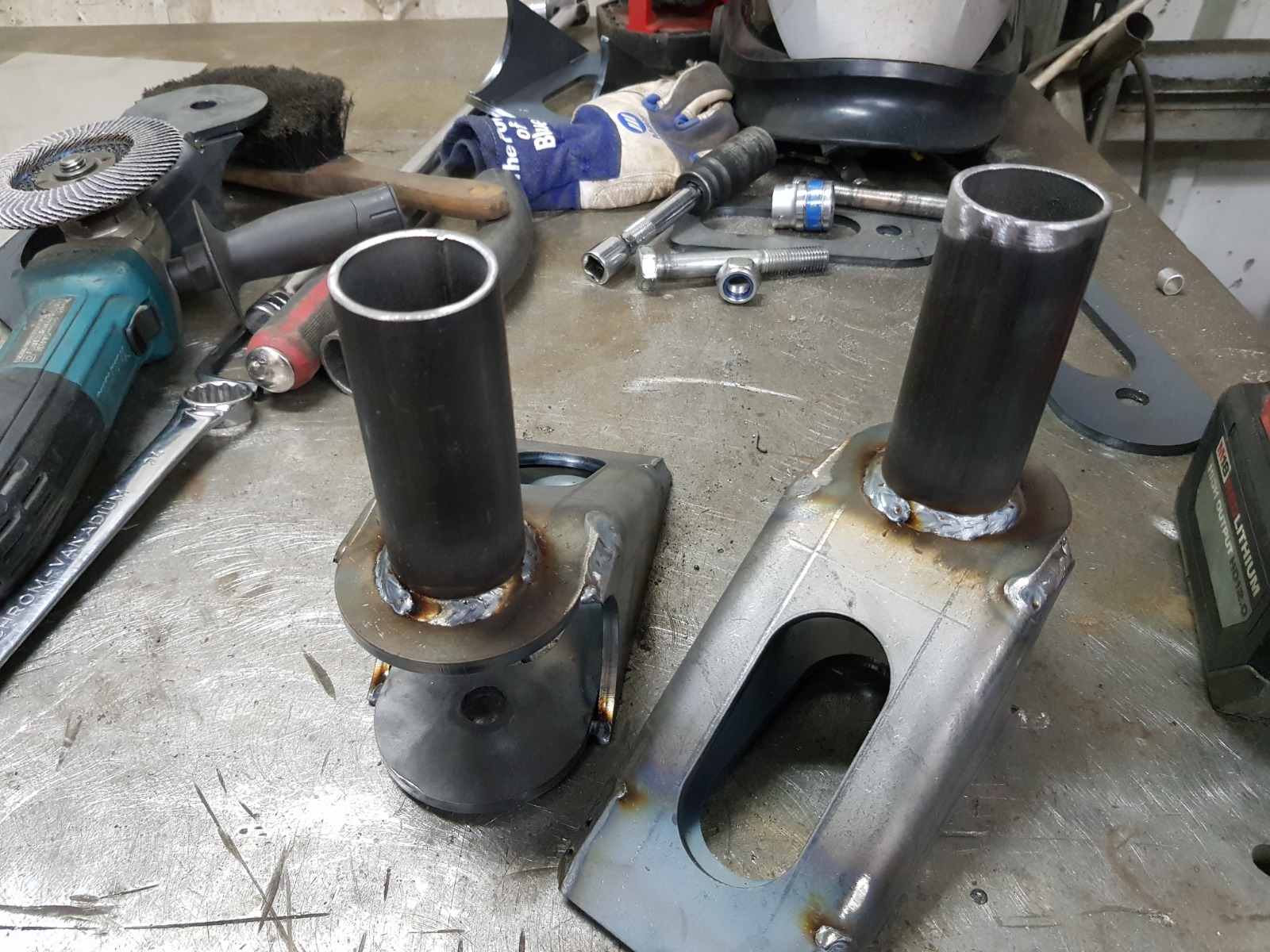

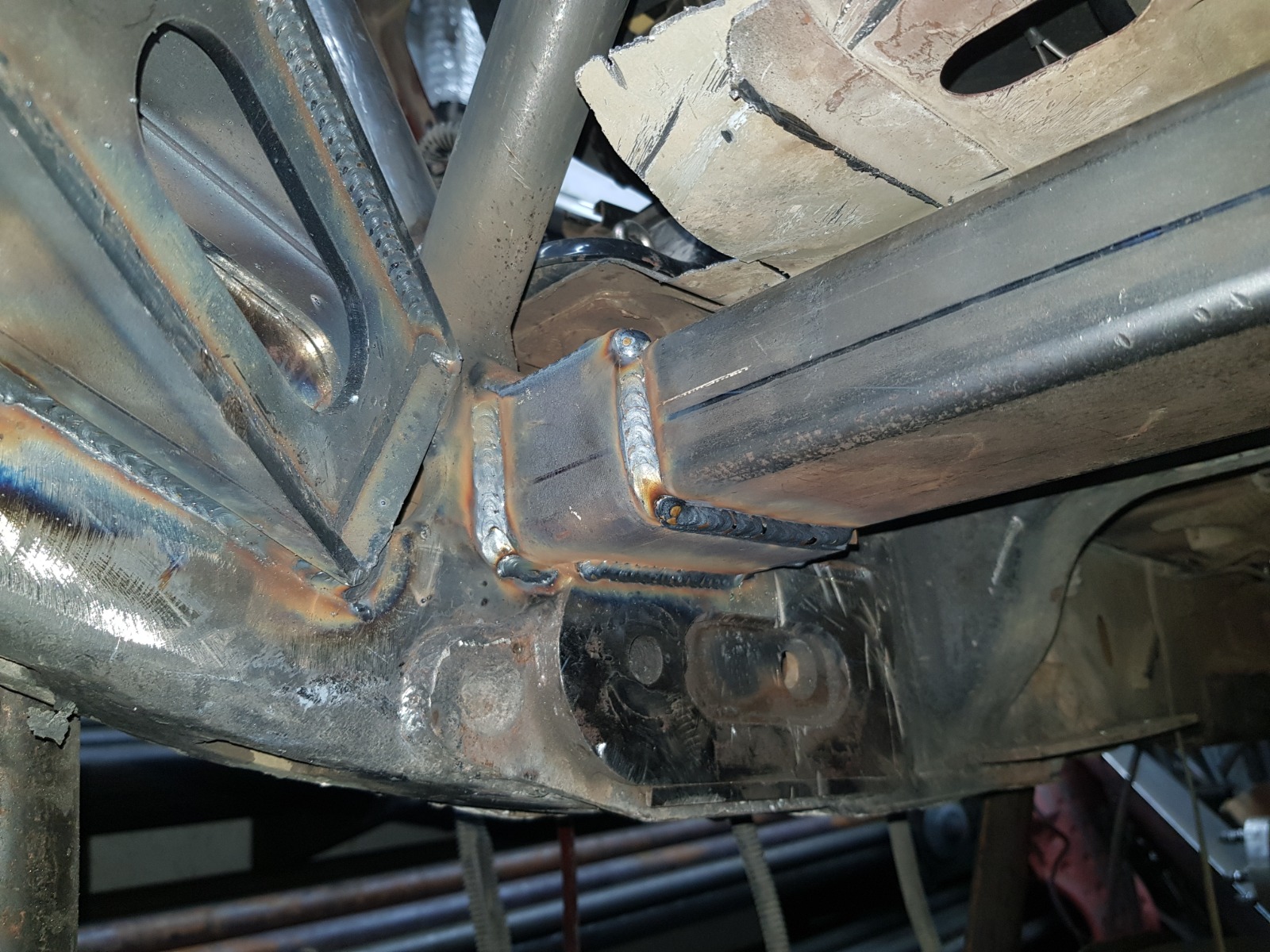

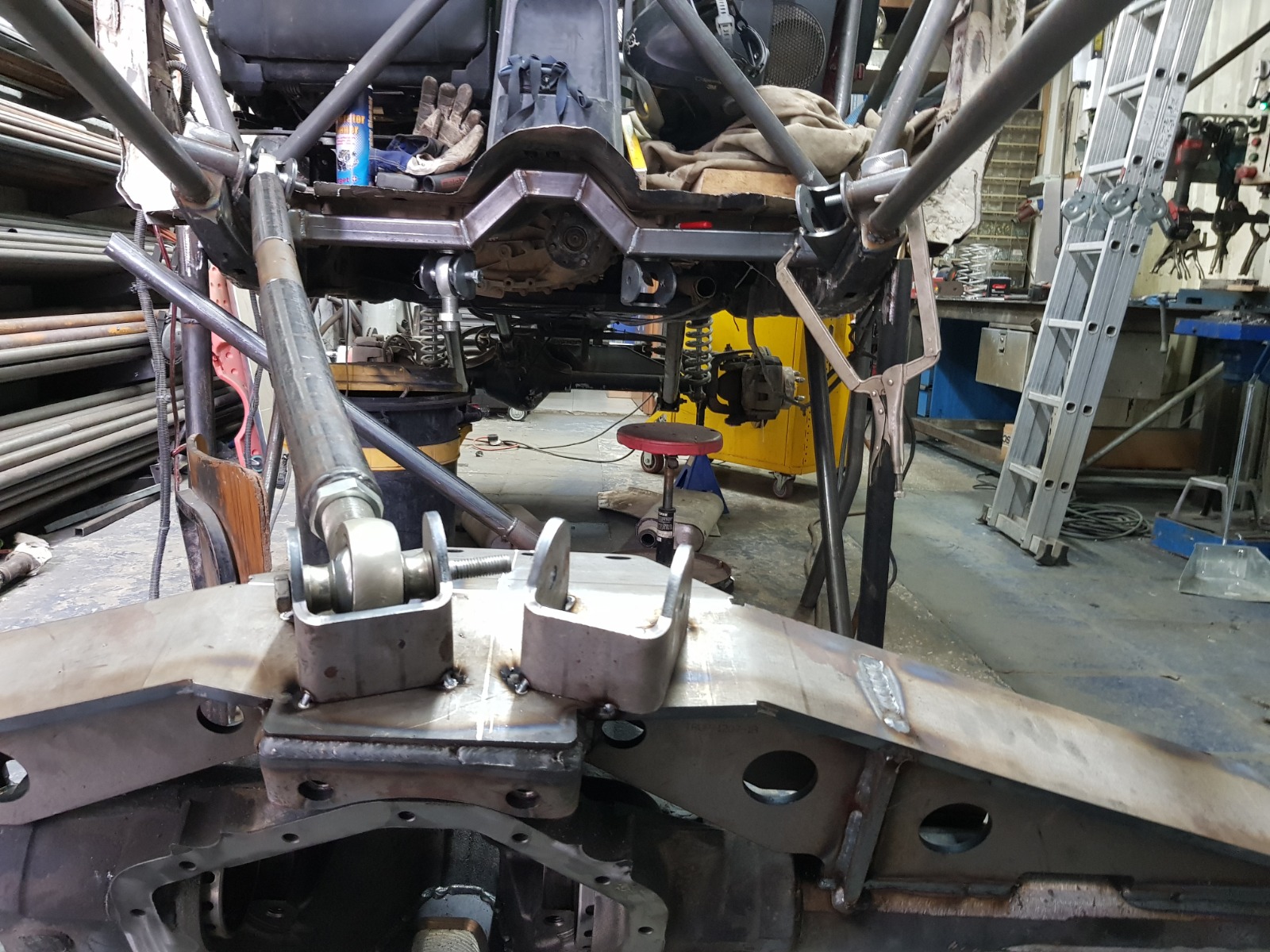

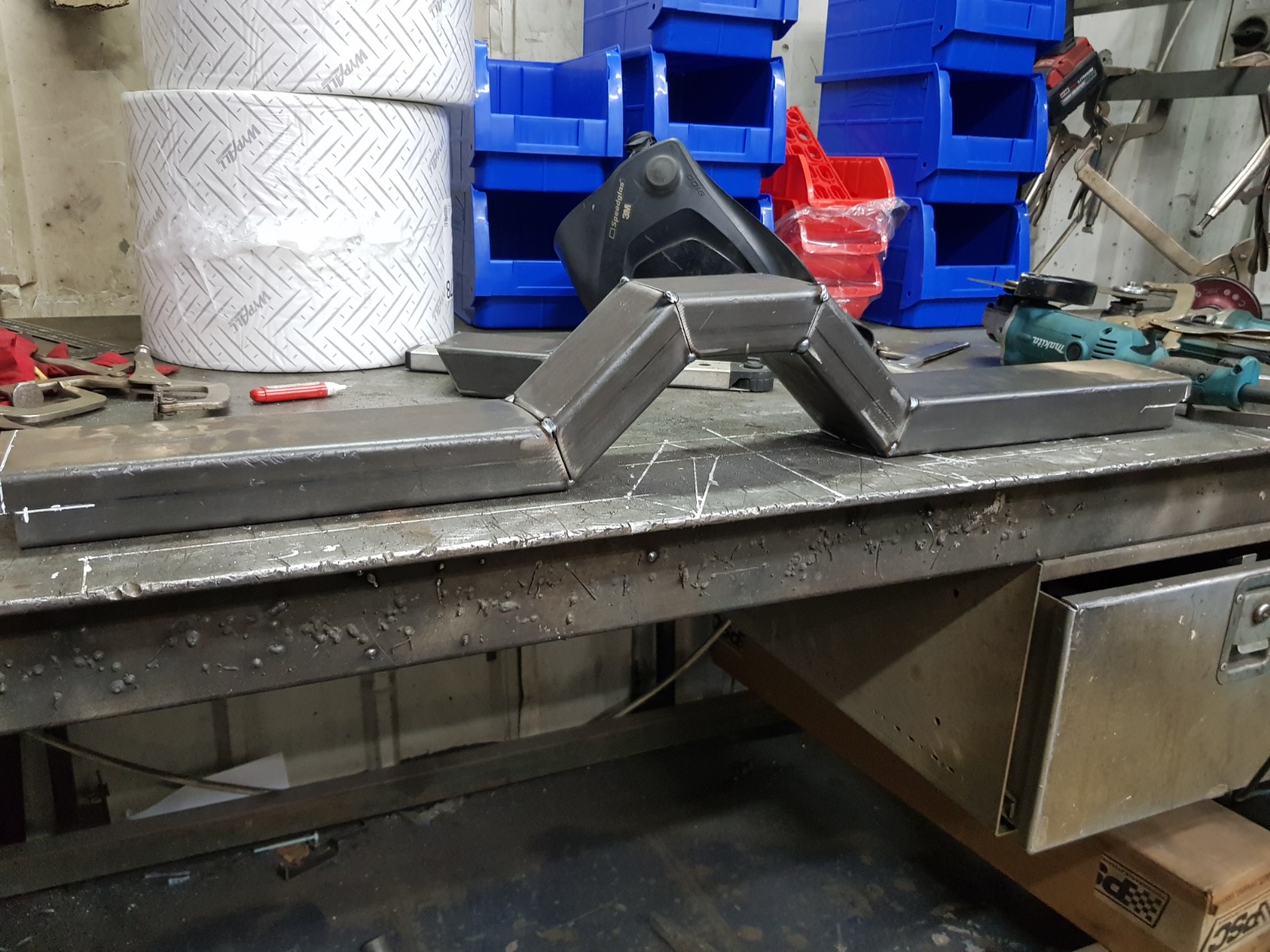

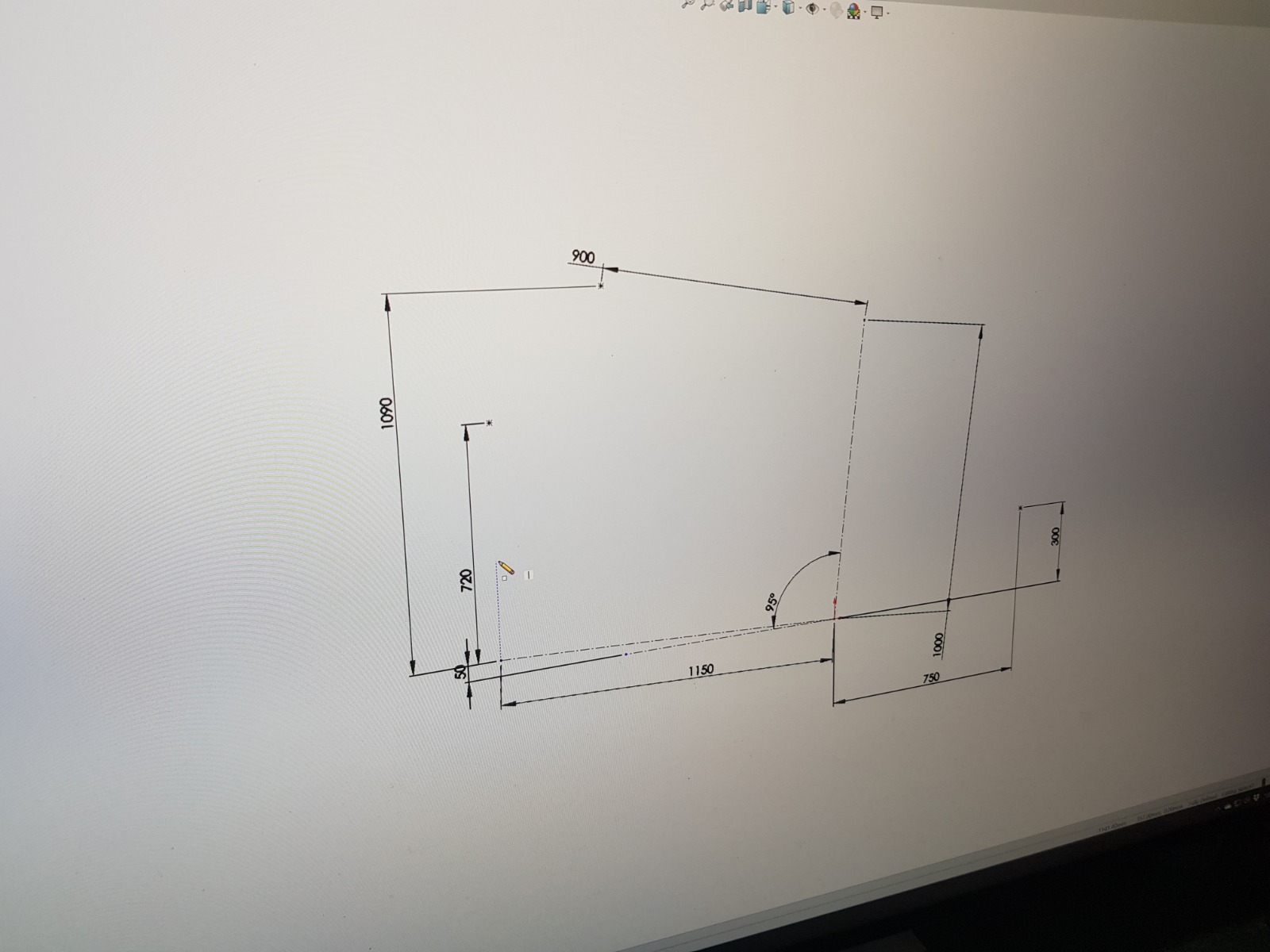

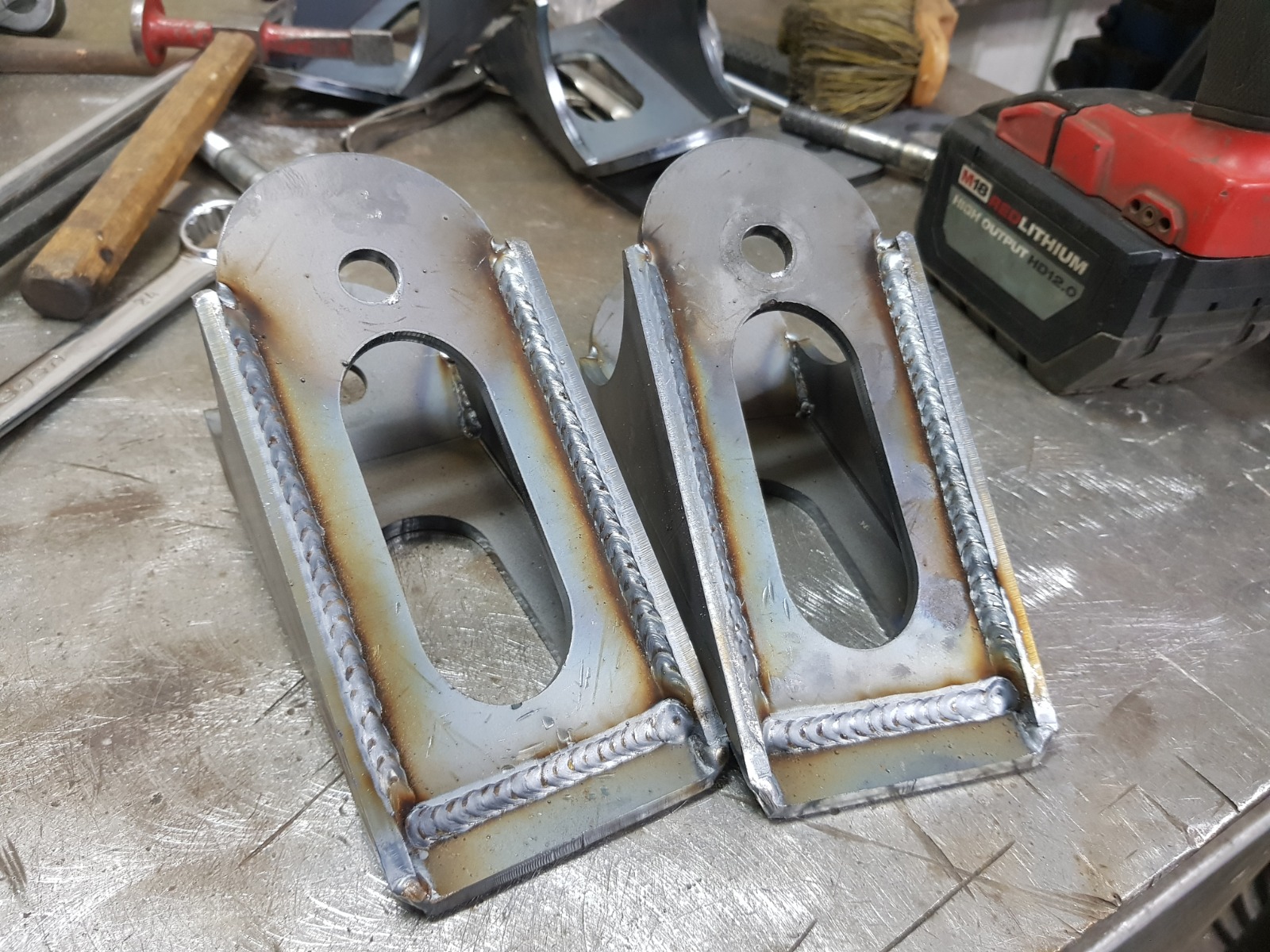

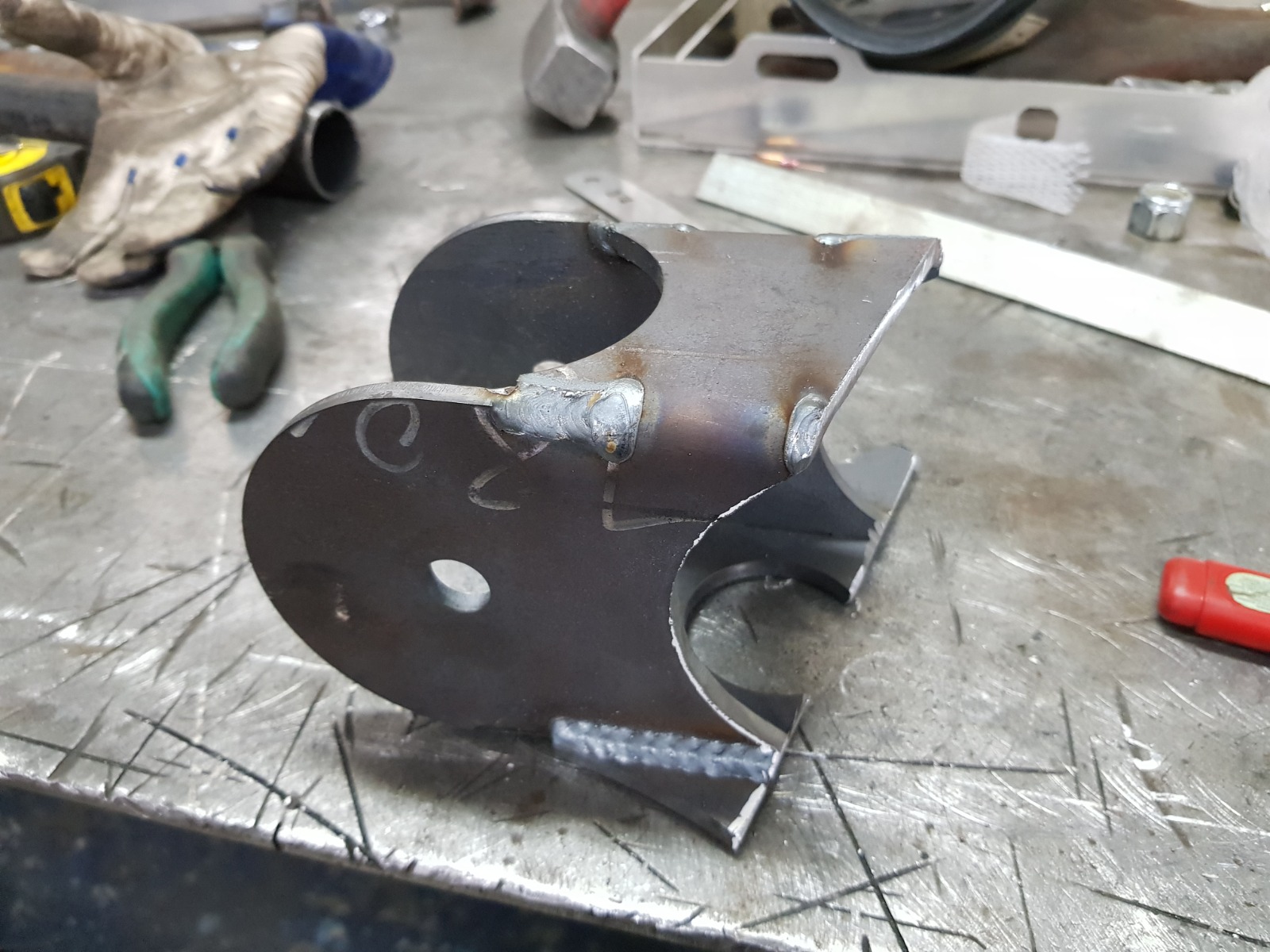

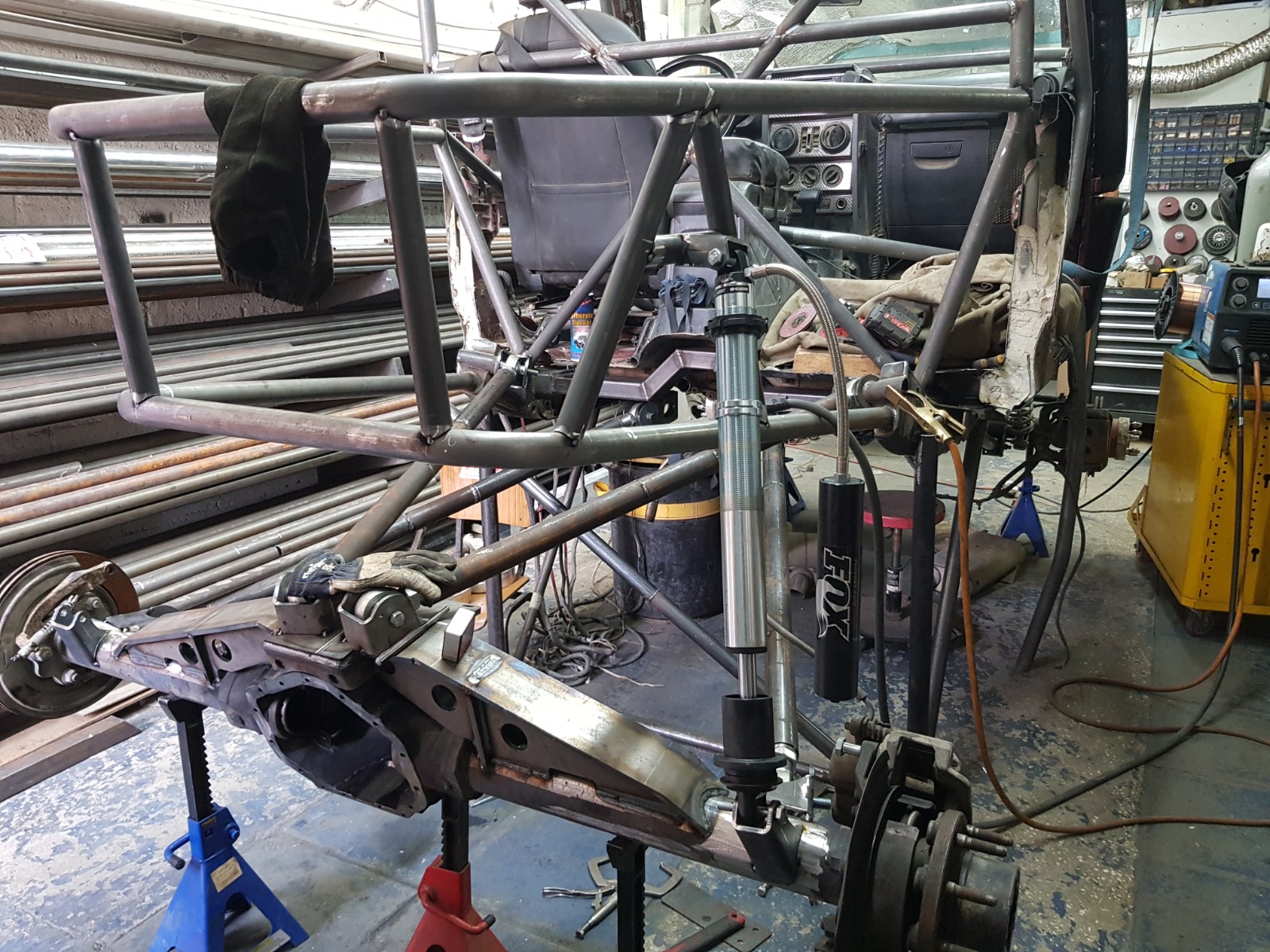

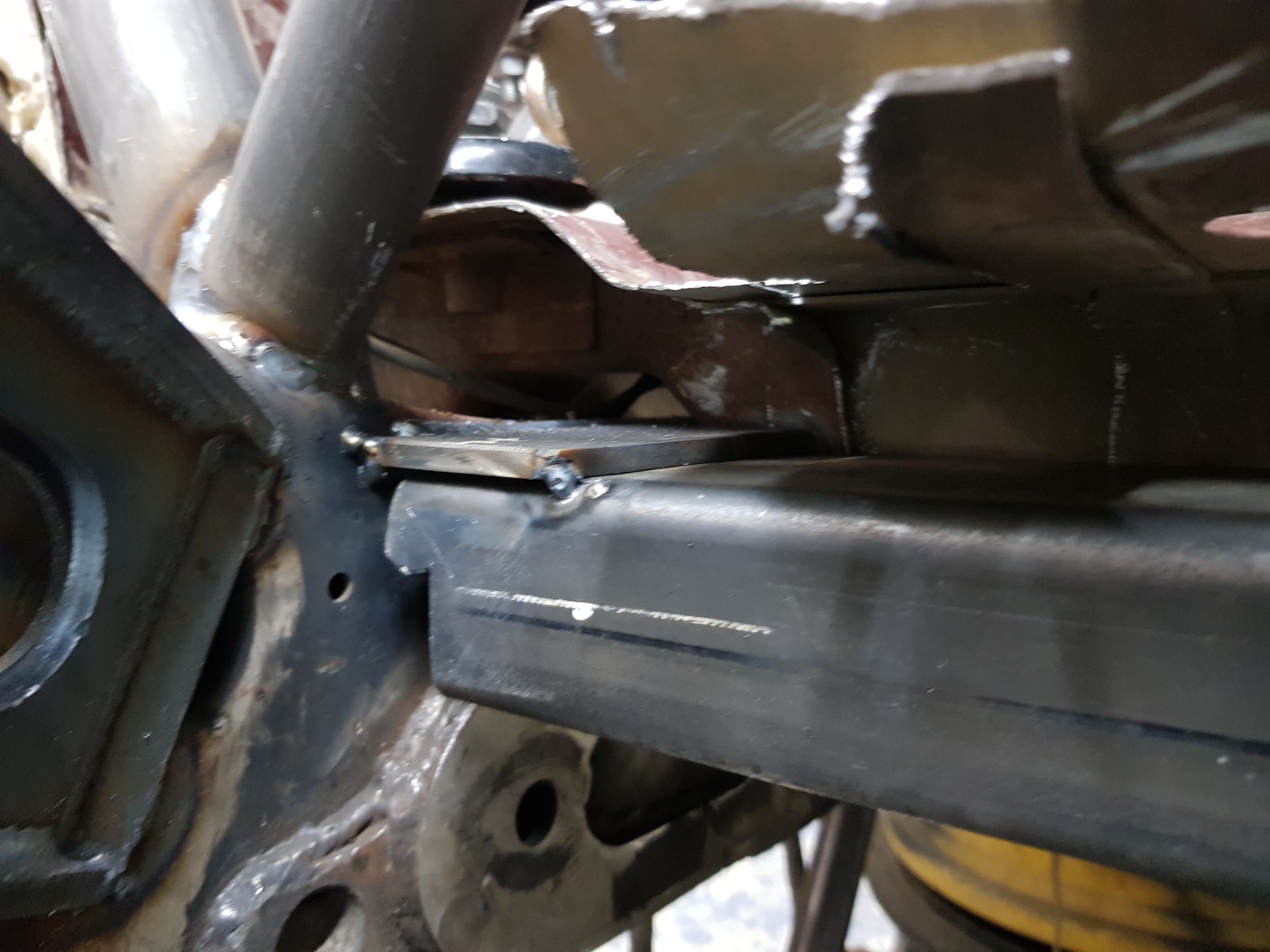

אז הספקנו להתאים את הסרן האחורי ולקבוע את הגיאומטריה לפי מידת הגלגל, גובה הרכב הרצוי, מרחק הסרנים, מהלך הבולמים (16"). מיקמנו על סרן את תושבות הזרועות התחתונות והעליונות ואת תושבות הבולמים ולאחר שהכל נבדק ונמצא כשר, התחלנו לג'נגל עם שאר הצינורות במסבך כשהראשונות הן הקושרות מנק' הבולמים לנקודה שבה הקורה האורכית הקידמית פוגשת בקשת הראשית. והלאה לכל האלכסונים. קורת רוחב נספת מרותכת לשילדה מתחת לרכב ואליה מרותכות התושבות של הזרועות התחתונות.
הקשירות של הרצועות שרואים בתמונות נועדו למתוח ולתקן עיוותים קטנים שנוצרו במהלך הבניה.
O.K. GO מהמפקד וצללתי פנימה עם הרתכת. אחרי שהכל התקרר שיחררנו את הרצועות והכל בא על מקומו בשמחה וששון.
סוף היום - 2 אנשים ומטר, מדדנו את המרחקים הרלוונטים והוחלט על אורך סופי לזרועות הרדיוס.
מחר מתחילים חיפויים ופינישים.

קובץ מצורף 130157 קובץ מצורף 130161

קובץ מצורף 130140

קובץ מצורף 130153 קובץ מצורף 130150 קובץ מצורף 130144 קובץ מצורף 130158

קובץ מצורף 130149 קובץ מצורף 130148 קובץ מצורף 130134

קובץ מצורף 130145 קובץ מצורף 130156 קובץ מצורף 130154

קובץ מצורף 130141 קובץ מצורף 130160 קובץ מצורף 130162

קובץ מצורף 130152 קובץ מצורף 130143 קובץ מצורף 130159 קובץ מצורף 130139

קובץ מצורף 130147 קובץ מצורף 130138 קובץ מצורף 130163

קובץ מצורף 130137 קובץ מצורף 130136 קובץ מצורף 130151

קובץ מצורף 130142 קובץ מצורף 130155 קובץ מצורף 130146

קובץ מצורף 130135

ותמונות?

ציטוט:

---

נכתב במקור על ידי איל מ

ותמונות?

---

צורפו ע"י סביון הקוסם.
יש מלא , אבל קשה קשה..
העם דורש העלאת תמונות קלה יותר...

דרך הנייד זה מאוד קל. דרך האתר אינטרנט (ולא אפליקציה) זה סיוט

ציטוט:

---

נכתב במקור על ידי lizard

דרך הנייד זה מאוד קל. דרך האתר אינטרנט (ולא אפליקציה) זה סיוט

---

יוסי, תתקין tapatalk בנייד. קלי קלות.

Sent from my SM-G980F using Tapatalk

יוסי,
תודה על השיתוף, כייף לשטוף עיניים.

מסע החימוש של מומו לא יגמר לעולם.
