יש לי גנרטור שהמתג הפעלה שלו, בדומה לרכב, דו שלבי.
יש לו 4 חוטים שמחוברים אליו.
פלוס, סטרטר ועוד 2 חוטים.
אני לא יודע מה לעשות עם 2 החוטים האלה.
המטרה שלי לבנות מתג הפעלה מרוחק. חשבתי לחבר מתג ראשי וכפתור התנעה.
את החוט של הסטרטר מצאתי אבל את השני אחרים אני לא יודע אם צריך לתת להם מתח קבוע או לא.
מישהו עשה משהו דומה? יש טכנאי גנרטורים באתר?
תודה
Sent from my SM-G930F using Tapatalk
בנזין או דיזל?
Jeep ZJ V8 98
Honda EX300 94
בנזין. צודק שכחתי לכתוב.

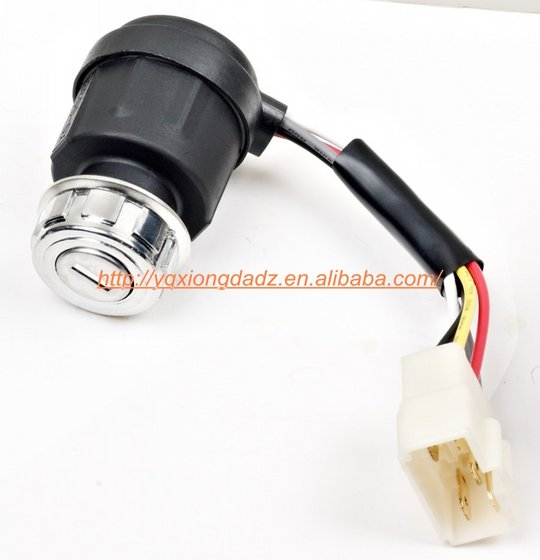

ככה הוא נראה
קובץ מצורף 130170
למרות שכתוב בתאור שהוא לדיזל, הדגם שיש לי הוא C ולא B חוץ מזה נראה חיצונית זהה לחלוטין.
בדרך כלל שני חוטים סוגרים את המעגל קבוע והם אלו שמכבים את המנוע .
הזוג השני מקצר רק על המצב הקפיצי של הסטרטר.
Jeep ZJ V8 98
Honda EX300 94
אז זה בסדר לחבר את שני החוטים הנותרים לאותה נקודה? צריך לסגור מעגל בניהם או ביחד עם הפלוס?
Sent from my SM-G930F using Tapatalk
קצת קשה לתת הוראות בהתכתבות לגבי חשמל.
איזה גנרטור?
יש סטרטר?
אתה יכול לומר לאן הקצוות האחרים מתחברים?
בעיקרון לסוויץ יש 2.5 מצבים.
סגור
מופעל
סטרטר
לא מחברים לאותה נקודה מפני שאז אין לך כיבוי.
תתחיל לצלם ולתאר מה יש שם
Jeep ZJ V8 98
Honda EX300 94
יש סטרטר. הכול עובד, אני רוצה לבנ6ת פ5נל חיצוני מרוחק להנעת הגנרטור.
אם הבנתי אותך נכון אני מחבר את שני החוטים שאני לא מזהה למתג ואת שני החוטים של הסטרטר למתג.
Sent from my SM-G930F using Tapatalk
תבדוק את החיבורים על הסוויץ הקיים מה זה הגישור למצב 1 ( פועל) ומה החוטים של הגישור במצב 2 ( הסטרטר).
תזהה אותם בסוויץ החדש ותחבר.
קטן עליך אם התעסקת בבקרים...
Jeep ZJ V8 98
Honda EX300 94
זהו שאני לא מקבל כלום מהסוויץ. שום הולכה במצבים השונים בין החוטים. אנסה שוב ואעבור על החוטים לראות לאן מגיעיםציטוט:
נכתב במקור על ידי boaz avrahami
Sent from my SM-G930F using Tapatalk
בחדש?
לא הגיע עם תרשים?
התמונה של הסוויץ הזה שצירפת היא סוויץ לדיזל.
https://uploads.tapatalk-cdn.com/202...40896d1a0b.jpghttps://uploads.tapatalk-cdn.com/202...a4e299c233.png
Jeep ZJ V8 98
Honda EX300 94
טוב, עקבתי אחר החוטים. מי שתכנן את המכשיר הזה מבחינת חיווט וצבעים צריך לקבל מכות.
יש פלוס מהמצבר, יש מינוס לגוף, יש כבל לריליי סטרטר ויש כבל שרץ לאיזה מודול שמין הסתם קשור להנעה. מצורפת תמונה.
אני צריך לחבר את הכבל שהולך למודול למינוס דרך מתג? כשהמתג פתוח, קרי מוליך, זה מכבה וכשהוא סגור, לא מוליך, ניתן להניע? .https://uploads.tapatalk-cdn.com/202...ea4700e8c1.jpg
Sent from my SM-G930F using Tapatalk
אני יודע שכתוב שזה של דיזל, זהB. שלי C. אני לא יודע מה ההבדל אבל וויזואלית הסוויץ, כולל צבעי חוטים, זהה לחלוטין.ציטוט:
נכתב במקור על ידי boaz avrahami
Sent from my SM-G930F using Tapatalk
ניסיתי עם מינוס למודול, בלי מינוס, לא עובד. אין לי מושג איך לעקוף את הסוויץ
