קיבלתי מזגן אלקטרה 1 כ"ס משומש מדגם C10
הרכבתי את כל מה שאפשר חוץ מחיבורי החשמל.
חלק מהברגים של חיבורי החשמל חסרים ויש 6 חיבורים ביחידה הפנימית ו-5 חיבורים ביחידה החיצונית.

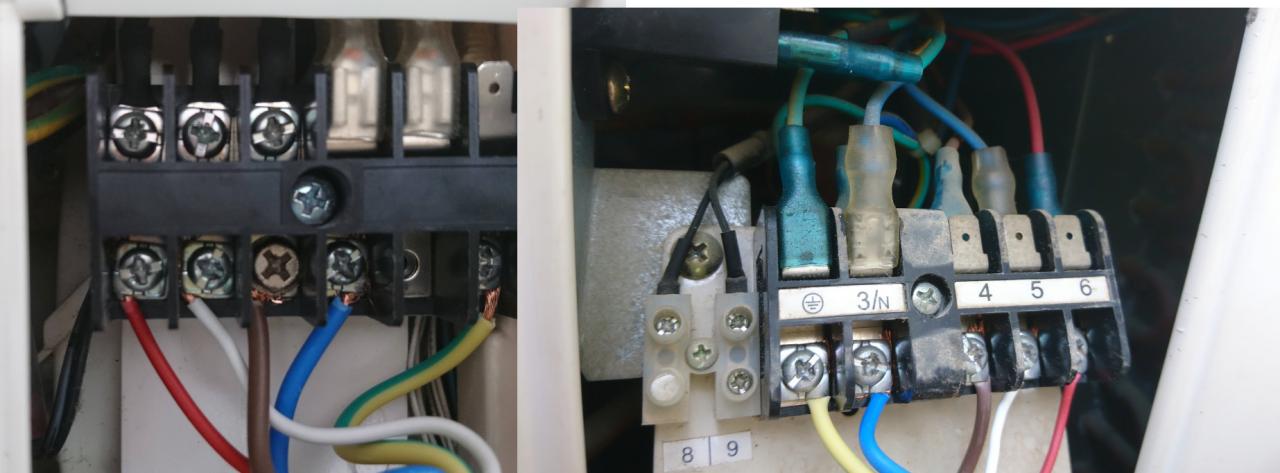

מצ"ב תצלום של היחידות.
מישהו יכול לומר לי איזה 5 חוטים צריך לחבר ?
קובץ מצורף 130699
מנהלים, אפשר להעביר את ההודעה הזו לפורום בגי"ה ?
לאיזה פורום אתה קורא פורום בגי"ה?
נשלח מהנייד
אולי כדאי לעשות כזה
Sent from my LG-H930 using Tapatalk

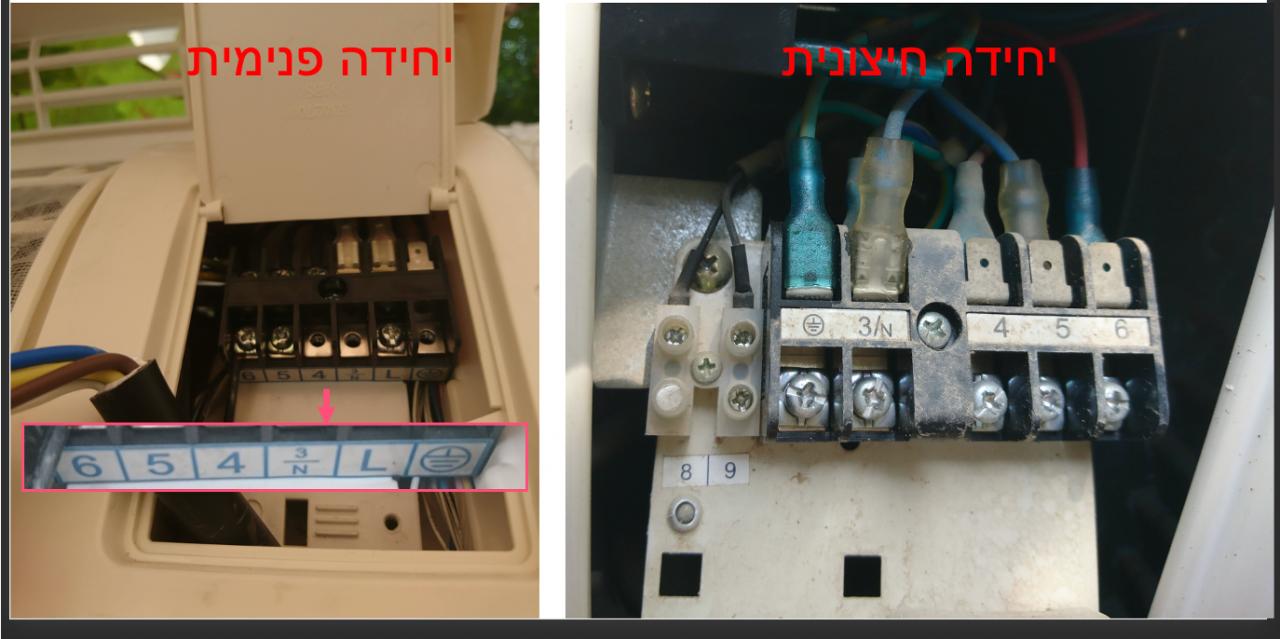

למקרה שמישהו יצטרך, חבר עזר לי וככה צריך לחבר את זה:
קובץ מצורף 130709
ציטוט:
נכתב במקור על ידי tomergir
התמונה הראשונה שלך עם הסימונים ליד הטרמינלים אינה מתאימה לעניות דעתי הבלתי מקצועית לחיבור שהצגת.
https://uploads.tapatalk-cdn.com/202...1d0fe87069.jpg
שלושת הקווים זה אדמה - חוט צהוב.
N = צבע כחול הוא האפס, ניוטרל .
L= צבע חום הוא הפאזה, Live
מה שמוצג בתמונה לא עושה לי שכל
Jeep ZJ V8 98
Honda EX300 94
גם לי זה היה נראה מוזר, ולכן התייעצתי איתו. הבחור עובד במזגנים שנים וישר ידע לומר לי שבסוג המזגנים האלה הם "דילגו" על ה -L.
באמת שאין לי מושג איך הם עשו את זה אבל תוכל לראות שביחידה הפנימית יש L ואילו בחיצונית אין את זה.
חוץ מארקה ו-N, יתר החיבורים 4,5,6 חוברבו אחד לאחד
