שלום לכולם
ברשותי סוזוקי גרנד ויטרה קצרה 2013 , קפצו לי תקלות מחשב
Trouble Code(s)
P0134: O2 Sensor Circuit No Activity Detected (Bank 1 Sensor 1)
Last Trouble Code(s)
P0134: O2 Sensor Circuit No Activity Detected (Bank 1 Sensor 1
החלפתי 2 חיישנים בממיר לחדשים (תחליפים)
גם הפיוז בקופסה בתא מנוע קפץ גם הוחלף .
כרגע אני לא מבין למה התקלה לא נעלמה
אשמח לעזרה
תודה
ניסית למחוק את התקלה ?
כן, חזר אח"כ
גם ביצעתי איפוס למצבר חזר שוב
כי כנראה קפצת למסקנה שהחיישנים תקולים מהר מידיי.
היית צריך להתחיל עם הפיוז "שקפץ".
כנראה יש לך קצר בחיווט לכיוון החיישנים.
האם טופלה לאחרונה מע' הפליטה ? (החלפת עמם, ממיר, צנרת רקובה )
לא שידוע לי
אשמח לקבל פרטים
תתחיל במציאת שרטוט חשמלי שכולל את הפיוז שנשרף,ציטוט:
נכתב במקור על ידי Fox83
בשרטוט צריך למצוא את ההקשר לחיישנים .
אח"כ לעבור על הניתוב במקומות הרגישים בקרבת מע' הפליטה.
לעיתים מתעסקים באזורים האלו "ושוכחים" להחזיר חיפויי מגן חום .
לדוגמה בטרופר בנזין יש חיפוי חשוב מאד לצמת הגיר שצמוד למע' הפליטה.
כששוכחים להרכיב אותו, מגיעים הצרות בגיר.
רענן
קודם כל תודה על המענה
עכשיו מאיפה אני אמצא שרטוט חשמלי
אשמח לעזרה :)
הרכב הוא סוזוקי גרנד ויטרה קצרה 2013 JTAA4V דגם מנוע J24B
מצטער, לי יש של הדגמים הישנים יותר.ציטוט:
נכתב במקור על ידי Fox83
תבדוק מול גרשון ו/או חיפוש באינטרנט.
לפי ספר הרכב (מניח שיש לך את ספר הרכב), מה השם של הפיוז שנשרף ?

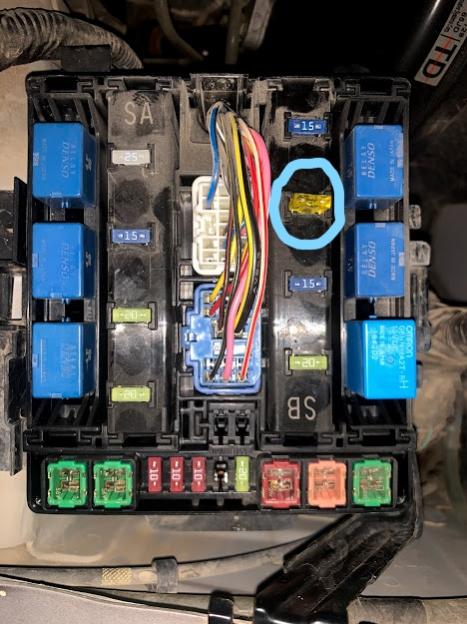

קובץ מצורף 133718נקרא
O2HTR - מיקום 20A
נתיך חימום חיישן חמצן בקופסת נתיכים במנוע
עכשיו אותו נתיך (זרם) מותקן והוא לא נשרף ?
אם כן, חיווט בדרך התנתק/נשרף בעקבות הקצר .
אתה חייב שרטוט כדי להתקדם
חיישני חמצן בודקים לא דרך קרית תקלות-אלא דרך DATA STREAM באמצעציטוט:
נכתב במקור על ידי Fox83
נשיא תחת עומס
מעגל החימום של החיישן הוא פשוט. נתק את החיישן ומדוד התנגדות על הפינים של גוף.החימום.
לאחר מכן עם החיישן מנותק והפיןז בחוץ, בדוק שאין רציפות (קצר) בין שני הפינים - גם כאן המדידה מהצד של החיישן אבל על החוט שמגיע אליו.
מספרי פינים - בספרות היצרן
אסף.
Sent from my Redmi 4X using Tapatalk
קדמי-5\6 om
אחורי-11\14 om
יציאה של חיישן חמצן אחורי-0.6v קבוע כמובן אם ממיר קטליט חי
p.s
אם חיישני חמצן תוצרת סין-אפשר לזרוק אותם לפח בלי לבדוק
בראשית ברא אלוהים את השמים ואת הארץ.... וכל השאר- תוצרת סין...
(חיישני איביי למיניהם - חבל על הכסף. משלוש יוצא אחד)
אסף.
Sent from my Redmi 4X using Tapatalk
לא.ציטוט:
נכתב במקור על ידי asafk
