תיאור החלפת סעפת פליטה בפורד אקספלורר דור 4 מנוע 4.6.

שלום לכולם

הבעיה הידועה במנועי פורד מודולר (טרייטון) הוא הסעפות פליטה הקשות להחלפה ( שני הסעפות מוסתרות ע"י השלדה של הרכב) וגוג'ונים הנגזרים של הסעפת.

עם הזמן הנסיעה הופכת לבלתי נסבלת ויותר מזכירה מנוע של גנרטור בנזין,החום בתא מנוע עולה וגורם לשחיקה מוגברת של הצנרת מים וחיווט שגם ככה לא הכי אמין ברכב הזה עם השנים.

לפני שהתחלתי בעבודה קיבלתי כמה הצעות מפוקפקות שכללו בין היתר הוצאות מנוע/ראש ושלל מחירים שנעים בין 5 ל 10 אש"ח לשני הצדדים.

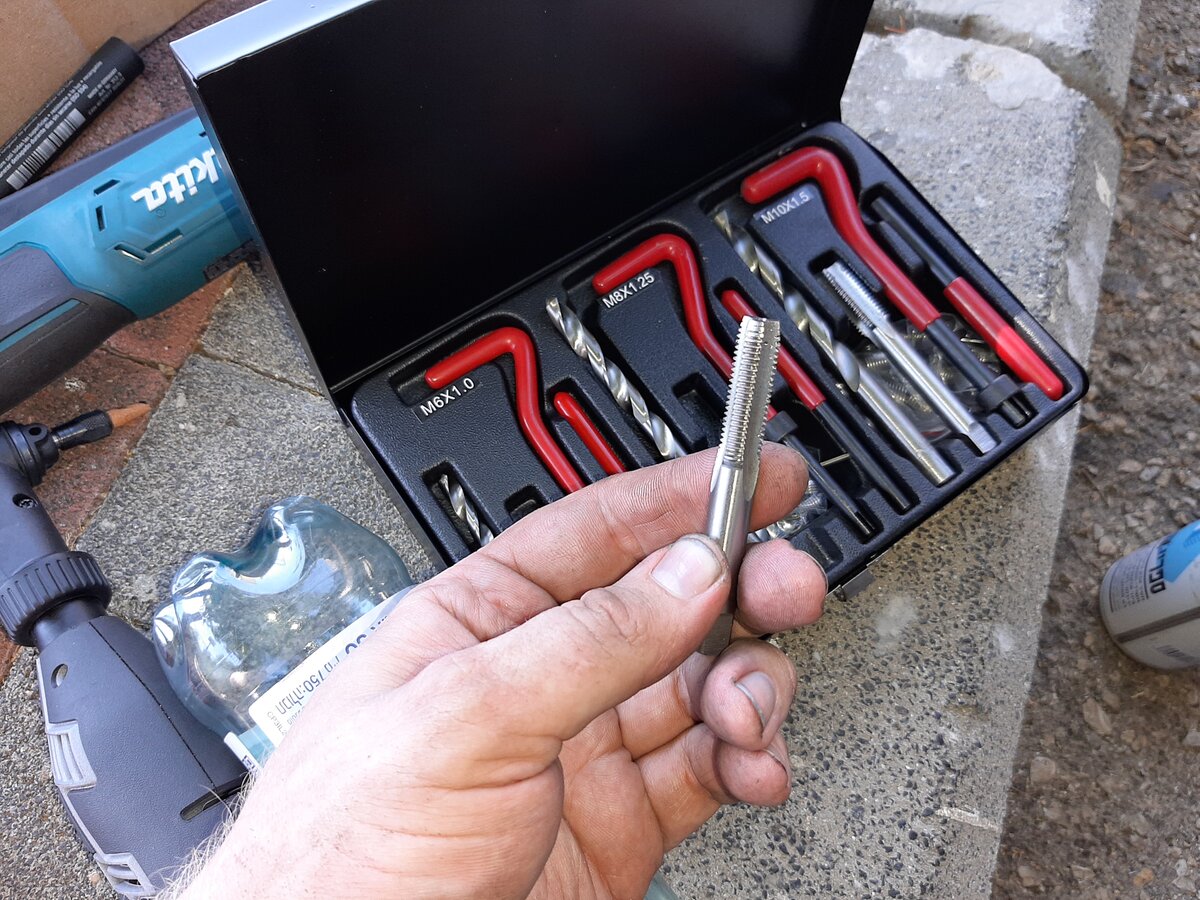

לאחר רכש של כלים חסרים (בגדול נדרש סט מקצועי שכולל מקדחות זווית בשלל גדלים,חולצים,מקדחים והליקויילים) התחלתי לעבוד.

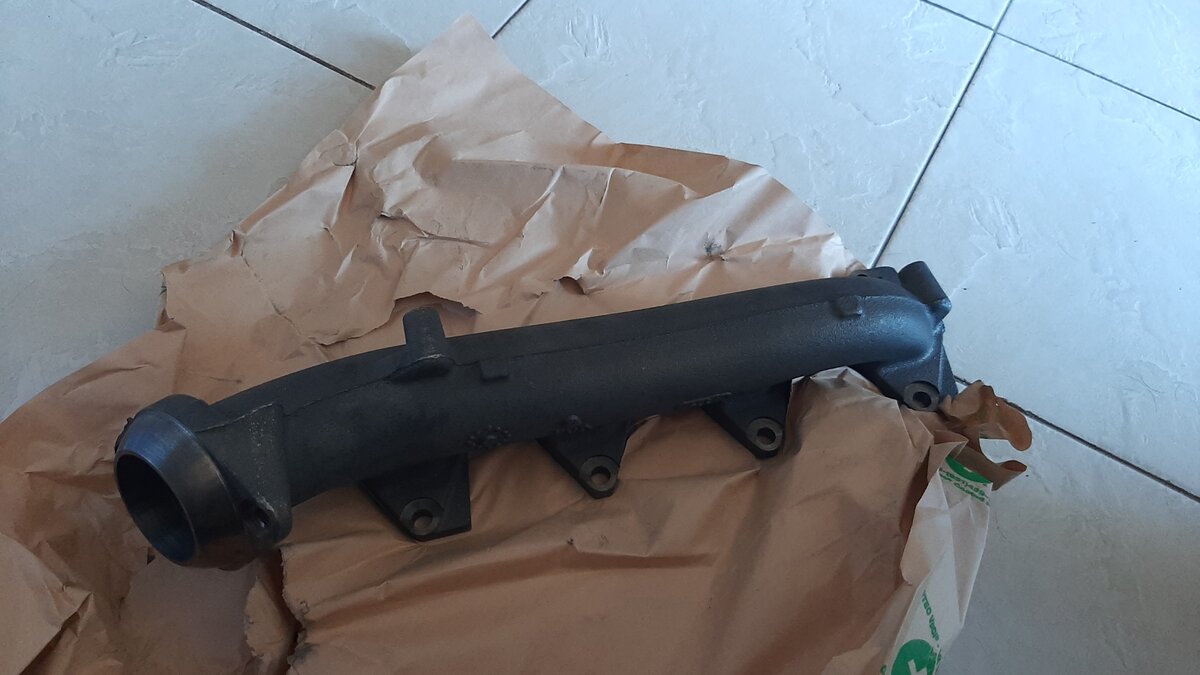

לא לשכוח חלפים מקורים בלבד אם לא רוצים לחזור על העבודה הזאת - סעפת,אטמים וגוג'ונים עם אומים.

קובץ מצורף 134753

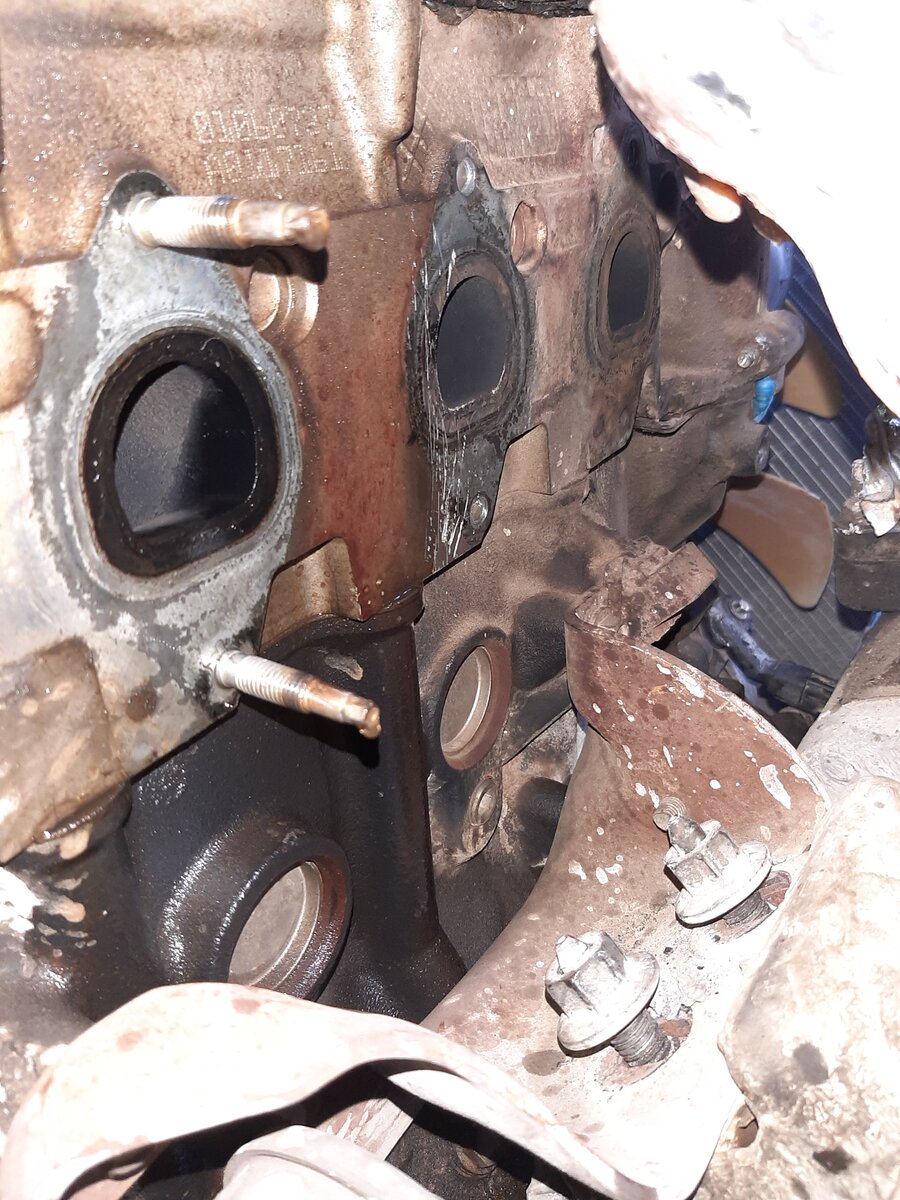

משך העבודה תכלס נע בין יומיים לארבע לצד אחד של המנוע(תלוי במצב של הגוג'ונים).אצלי נגזרו 6 מתוך 8 כולל את הקשים לגישה:


קובץ מצורף 134745

נדרש לפרק את כל מה ששייך לצד המתוקן במקרה של צד נוסע ( צד נהג אותו דבר פרט לכמה שינויים קטנים).
לרוקן נוזל קירור,להוריד צנרת מים ולשחרר את כל התושבות מנוע וכל מה שיפריע לעלות את המנוע למעלה על התושבות (כמובן שיש לעבוד ע"פ הוראות בטיחות בספר רכב),לפרק קטליזטור מהסעפת ולפרק את הסעפת.

יש לרוקן גז מזגן ולפרק את הקומפרסור במקרה שהוא מסתיר אבל לא חובה.

קובץ מצורף 134746

עבור הגוג'ונים התחתונים של צילינדרים 1-4 אין בעיה של גישה.חילוץ ברגים מתבצע באופן סטנדרטי.קדיחה הפוכה וחילוץ:

קובץ מצורף 134747

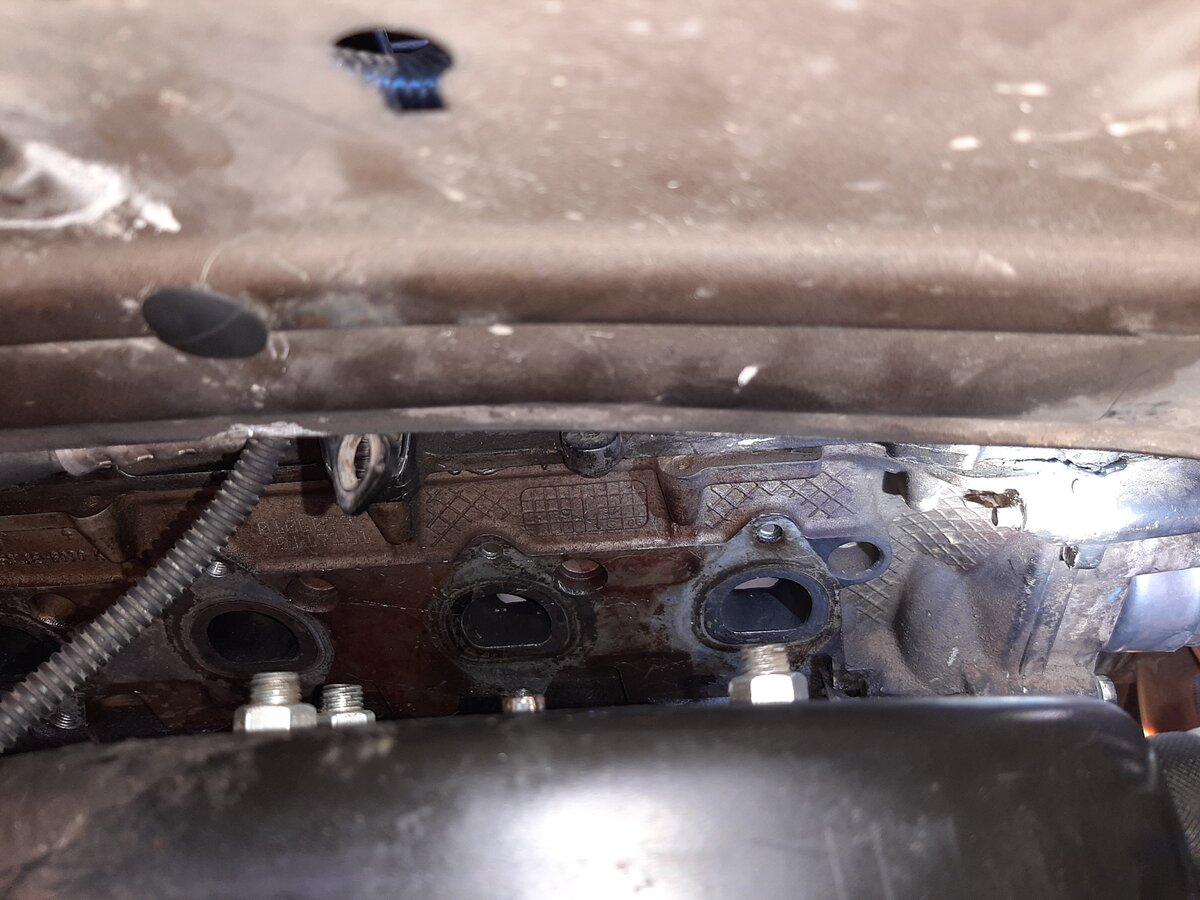

עבור הגוג'ונים העליונים נדרש לעלות מעט את המנוע מהתושבות שלו (באמצעות כלים יעודים)ברגע שהמנוע עלה מספיק ישנה גישה לגוג'ונים העליונים:

קובץ מצורף 134748

במקרה שלי לא הצלחתי לחלוץ 2 קדחים אז הגדלתי את קדחים וביצעתי תבריג M10STI גס עבור הליקוייל:
בכל שלב של עב"ש באמצעות דרמל או קדיחה יש להשתמש בשמן לעב"ש ע"מ לשמור על הכלים (הגוג'ונים מחוסמים והם שוחקים את המקדחים מהר)

קובץ מצורף 134749

קדח מחודש מוגדל לM10:

קובץ מצורף 134754

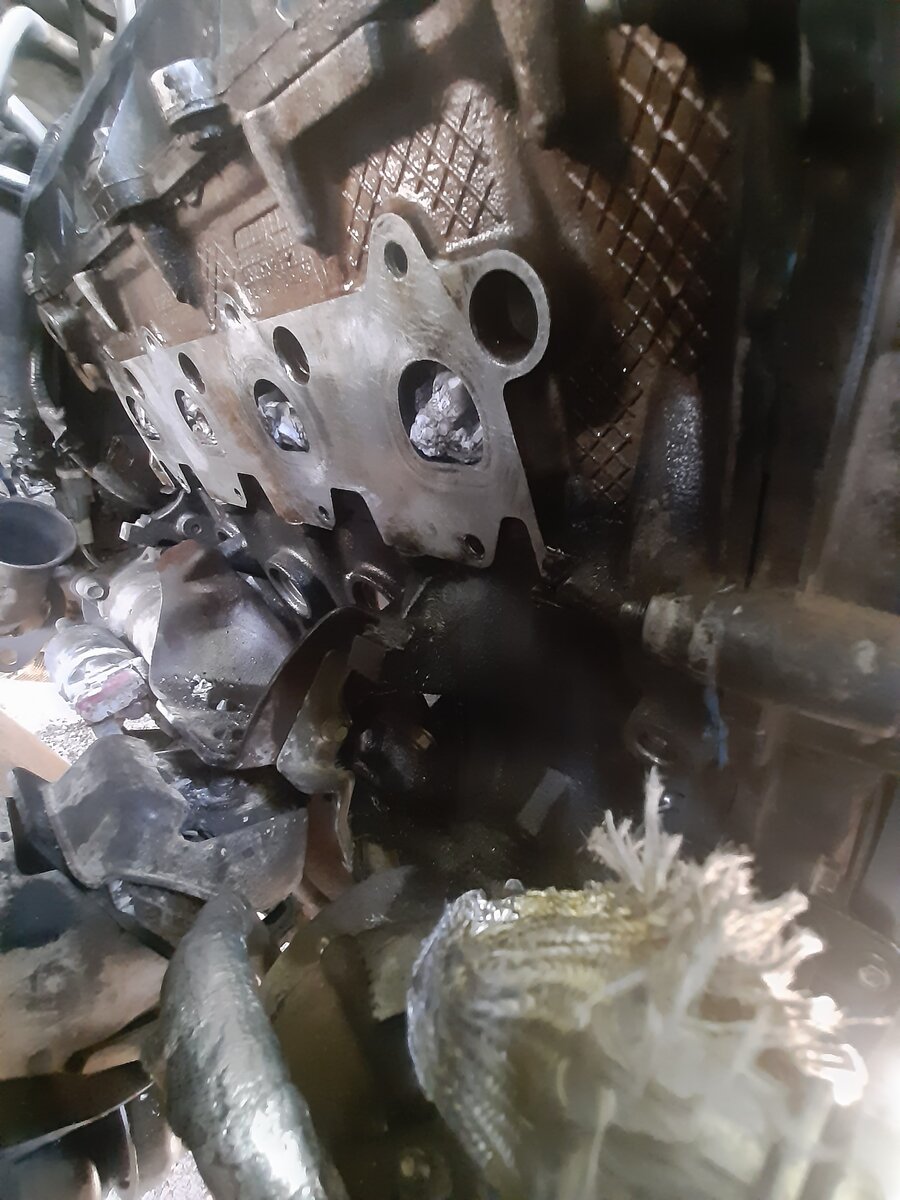

לאחר מכן יש לסתום את יציאות הפליטה בראש מנוע ולנקות את המשטחי אטימה ( אני ניקיתי עם נייר שיוף 80)

קובץ מצורף 134751

מתקינים אטמים חדשים וסוגרים הכל לפי הספר:

קובץ מצורף 134752



סה"כ כולל חלפים מקורים ורכש כלים שהיו חסרים לי (כמו מברז M10STI הישן שלי שנשחק) יצא סביבות ה3 אש"ח בלי הוצאות מנוע ופירוקים דרמטיים אחרים.

מה שהכי חשוב פה כמו שכתבתי,לא לרכוש זבל סיני במיוחד את הסעפת עצמה בדמות סעפת חברת DORMAN או אחרים אם לא רוצים לחזור על העבודה.סעפת מקורית מחזיקה סביבות ה100000 ק"מ. הסינית לפי איך שהכוכבים ייסתדרו.
