תגובה: בניית מכופפת במשיכה
תגובה: בניית מכופפת במשיכה
זה ילד זה?
נראה יוצא מהכלל.
מהיכן אתה? מאיפה הנסיון הזה?
תגובה: בניית מכופפת במשיכה
ואתה גם מיוקנעם?
מאוד מרשימות היכולות שלך.
גם אני במקור מהעמק (בית שערים) וגדלתי עם חבר שהוא אחד מבעלי המלאכה המוערכים בתחום הזה לטעמי - עדו לוריה.
לדעתי בגילך הוא עדיין לא גילה את אותה שליטה כמו שאתה מפגין.
סימן מרשים לבאות.
תגובה: בניית מכופפת במשיכה
ידין אתה פשוט מדהים!
נ.ב
כבר התחלת לחפש מקום לפתוח סדנה/נפחיה אחרי השירות?
Sent from my SM-A526B using Tapatalk
תגובה: בניית מכופפת במשיכה
ציטוט:
נכתב במקור על ידי
מתן הירש
ידין אתה פשוט מדהים!
נ.ב
כבר התחלת לחפש מקום לפתוח סדנה/נפחיה אחרי השירות?
Sent from my SM-A526B using Tapatalk
התחלתי לגשש
לאט לאט אבין מי מול מי
תגובה: בניית מכופפת במשיכה
לצערי אני לא מבין בזה כלום אבל מאד מרשים לראות את הרצינות שבה לקחת את הנושא, את שלבי העבודה ואת היכולת להגיע לתוצאה יפה שכזו.
זו עבודה מרשימה לכל הידיעות, ואז עוד מוסיפים את מימד הגיל והעובדה שאתה נמצא בשלב שבו רבים אחרים עדיין לא חושבים על עתיד לקריירה. באמת שאפו גדול .
תמשיך לשתף, זה מרתק.
נשלח מהנייד
תגובה: בניית מכופפת במשיכה
למי שלא מכיר את המכשיר, ככה הוא עובד
https://youtu.be/4XCLPsV4UQc
תגובה: בניית מכופפת במשיכה
מרשים אבל לדעמי הבקים שלך ישברו מהר מאוד.
ST52 זו פלדת דלת פחמן. אתה צריך שהבקים יהיו מפלדה מלאה ופלדה שניתן לחסם. 4140/43401C45/1045 כל מיני סוגים פלדות שאפשר לחסם. אין לי מושג מאיזו פלדה כל יצרן מייצר אבל אפשר לחפש. אני מניח שזה לא מידע סודי יותר מידי.
יש גם נושאים כמו קלירנס, התרחבות הפלדה בבק בזמן המשיכה/כיפוף וכדומה.
לצורך ההסבר, בק של 1" הוא לדעתי יותר מ1" בתעלה שבה הבק נמצא. נראה שאתה מבין בעיבוד שבבי, צריך לקחת בק קיים ולמדוד את המידות המדוייקות שלו. אני מניח שעל פי המידות האלה ניתן להסיק את המימדים הדרושים לכל בק. (נגיד כמה אחוזים התעלה גדולה יותר מהצינור וכדומה).
יש בפייסבוק בחור בשם גבי צימברלו. הוא בונה ובנה מכופפת דומה לשלך רק חשמלית. אולי הוא יוכל לעזור לך.
https://www.facebook.com/profile.php?id=100010789188152
תגובה: בניית מכופפת במשיכה
נראה מדהים, כל הכבוד על היוזמה והביצוע
Sent from my SM-G970F using Tapatalk
תגובה: בניית מכופפת במשיכה
לאחר התייעצות עם גבי ועוד בעלים של jd2
הבנתי שהאידאל ביחס בין הבאק לצינור הוא כמה שפחות חופש.
2 קבצים מצורפים
תגובה: בניית מכופפת במשיכה
כל הכבוד! נראית עבודה ממש מעולה.

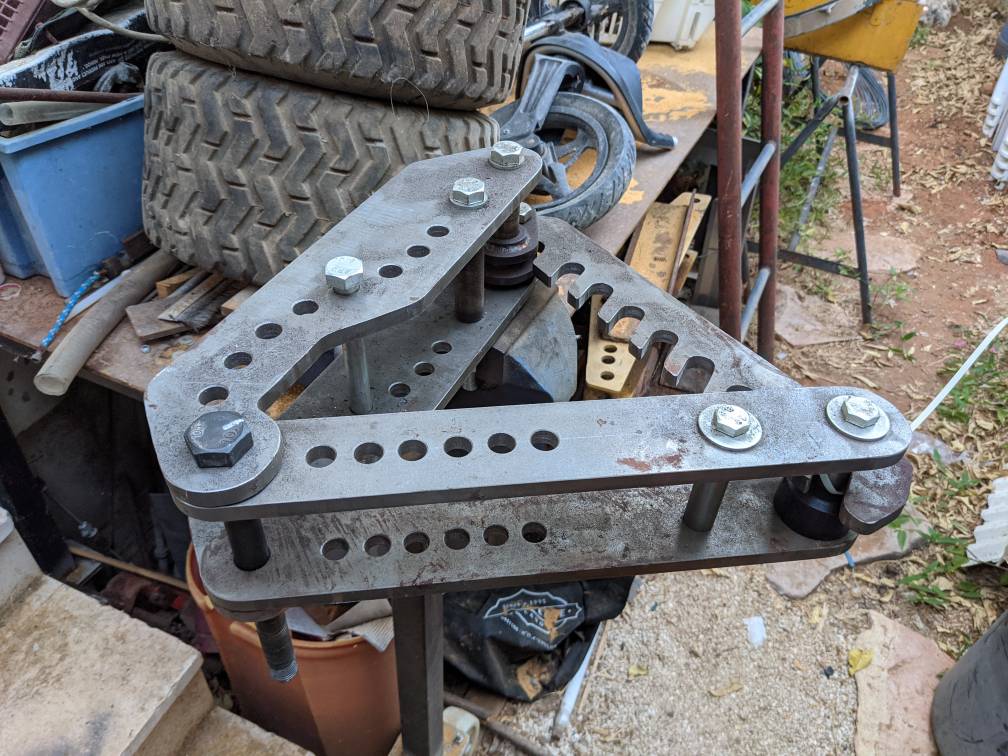

זו המכופפת שאני בניתי בהתבסס על השרטוטים של הזרועות של JD2 שמסתובבות ברשת. במקרה שלי אחרי התכנון בסוליד חתכתי וקדחתי ידנית משיקולי תקציב...
אני צריך להשלים את הייצור של הבאקים לפי הצינור שארצה לעבוד איתו. ראיתי ביוטיוב את השיטה שתיארת על הכרסומת, איך היה לממש את זה?
מה הרדיוס שבחרת לייצר?
לגבי הקוטר של חריץ בבאק - JD2 טוענים שהם פיתחו "פרופיל מיוחד" שהוא לא סתם עגול... אבל זה בלי למדוד בצורה מדויקת באק שלהם לא נדע לעולם.
ד"א, יש את הבלוק הנגדי לבאק שנותן את הקונטרה לצינור. איך אתה מתכנן לייצר אותו?
במוצר של JD2 יש חלק לא טריוויאלי..
אמנון.
קובץ מצורף 135246קובץ מצורף 135247
Sent from my Pixel 4a (5G) using Tapatalk
תגובה: בניית מכופפת במשיכה
ציטוט:
נכתב במקור על ידי
אמנון
כל הכבוד! נראית עבודה ממש מעולה.
זו המכופפת שאני בניתי בהתבסס על השרטוטים של הזרועות של JD2 שמסתובבות ברשת. במקרה שלי אחרי התכנון בסוליד חתכתי וקדחתי ידנית משיקולי תקציב...
אני צריך להשלים את הייצור של הבאקים לפי הצינור שארצה לעבוד איתו. ראיתי ביוטיוב את השיטה שתיארת על הכרסומת, איך היה לממש את זה?
מה הרדיוס שבחרת לייצר?
לגבי הקוטר של חריץ בבאק - JD2 טוענים שהם פיתחו "פרופיל מיוחד" שהוא לא סתם עגול... אבל זה בלי למדוד בצורה מדויקת באק שלהם לא נדע לעולם.
ד"א, יש את הבלוק הנגדי לבאק שנותן את הקונטרה לצינור. איך אתה מתכנן לייצר אותו?
במוצר של JD2 יש חלק לא טריוויאלי..
אמנון.
קובץ מצורף 135246קובץ מצורף 135247
Sent from my Pixel 4a (5G) using Tapatalk
לאחר עוד מחקר בפורומים אמריקאים אני יכול לאשר שאתה צודק.
הבאקים של החברות הגדולים עם פרופיל אליפטי.
אני אנסה קודם עם הפרופיל העגול, במידה ולא יתפקד כמו שצריך אני אהפוך את הפרופיל לאליפטי בעזרת ניסוי וטעיה.
השיטה עם הכרסומת מצריכה המון סבלנות ואפילו מעיקה, אבל אם אתה "אוכל" את רוב החומר עם כרסום מרסק קרוב למידה ורק את המידה הסופית משאיר לכרסום המתכוונן אז זה נסבל.
עדיין לא הכנתי את הבלוק הנגדי, אבל מתלבט בין גלגל לבלוק מתיחה כמו של הjd.
חושב שאנסה את שניהם ואז אחליט.
תגובה: בניית מכופפת במשיכה
למה לא על מחרטה?
זה אמור לקחת הרבה פחות זמן ולהיות יותר מדוייק.
בסיום חותך לשתים עם מסור סרט.
תגובה: בניית מכופפת במשיכה
ציטוט:
נכתב במקור על ידי
boaz avrahami
למה לא על מחרטה?
זה אמור לקחת הרבה פחות זמן ולהיות יותר מדוייק.
בסיום חותך לשתים עם מסור סרט.
את הבאים (גדולים יותר) אעשה ככה, זה באק 3/4 צול ובגלל הגודל של החריטה לא היה אפשרי לעשות את זה עם הכלי רדיוס שהכנתי.
תגובה: בניית מכופפת במשיכה
ידין
כמי שגילו למעלה מפי שלוש משלך, אני מוכרח לציין שכיף כשמישהו כמוך מופיע בפורום.
זה קורה אחת להרבה שנים, אבל קורה (ואחד מאלו הגיב לך).
המשך כך, אישית אני צופה לך עתיד מזהיר.
