מידה של יד הסרן בהיילקס

אהלן,

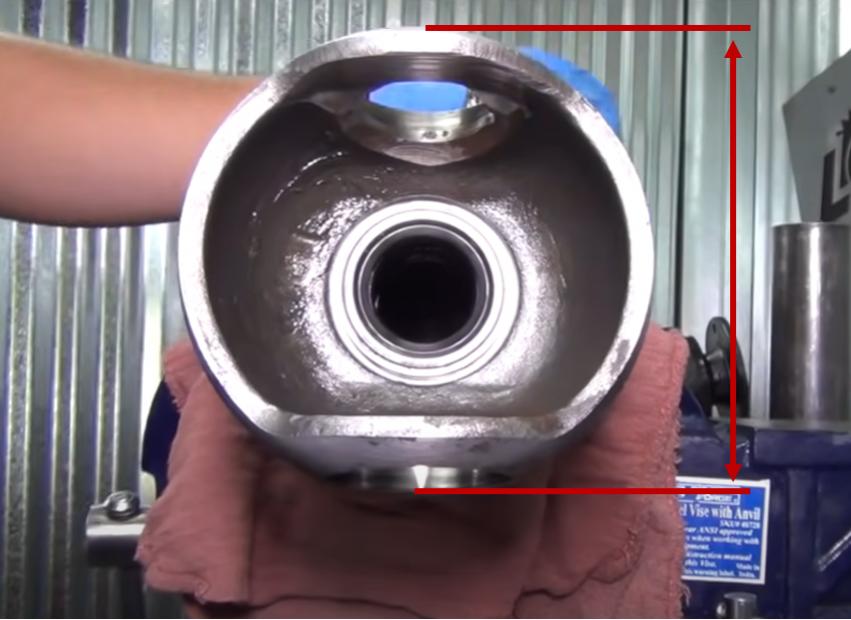

מחפש את המידה בין הרייסים של המיסבים הקוניים ביד סרן של היילקס. ראו תמונה.
ואם אפשר אז גם את עובי הדופן של הפעמון כמו שרואים בתמונה.

זו מידה לרפרנס, אני לא משתמש בה להתקנה של המיסבים...

תודה רבה מראש.

קובץ מצורף 137677

אין מידה. המידה נקבעת עם שימסים לפי הpre load.

את הבדיקה עושים עם משקל יד.

יש סרטון מקיף בנושא ביוטיוב.

Sent from my SM-G970F using Tapatalk

https://youtu.be/5gx3uTQAsrI

Sent from my SM-G970F using Tapatalk

תודה, מכיר את הסרטון, משם נלקחה התמונה שצירפתי.

אני יודע שאין מידה להרכבה, אני מחפש את המידה לצורך רפרנס כדי להבין את גודל המכלול והמידה הזו חשובה לי במיוחד, זה לא לצורך הרכבה פיזית.

המידה שביקשת 114 ממ
עובי החומר משתנה על פני הכדור
למעלה ולמטה 13 ממ עובי, בתוך זה יש את השקע למיסב, שם עובי הדופן 4 ממ
אם יש לך עוד שאלות שלח לי בוואצאפ ולא בה"פ

בברכה, טושי

תודה רבה טושי.
