שלום חברים,
לאחרונה היה קצת יותר זמן להתעסק עם הרכב אז התחלתי בעבודת חיווט קלות לחיבור מערכת הסטראו.

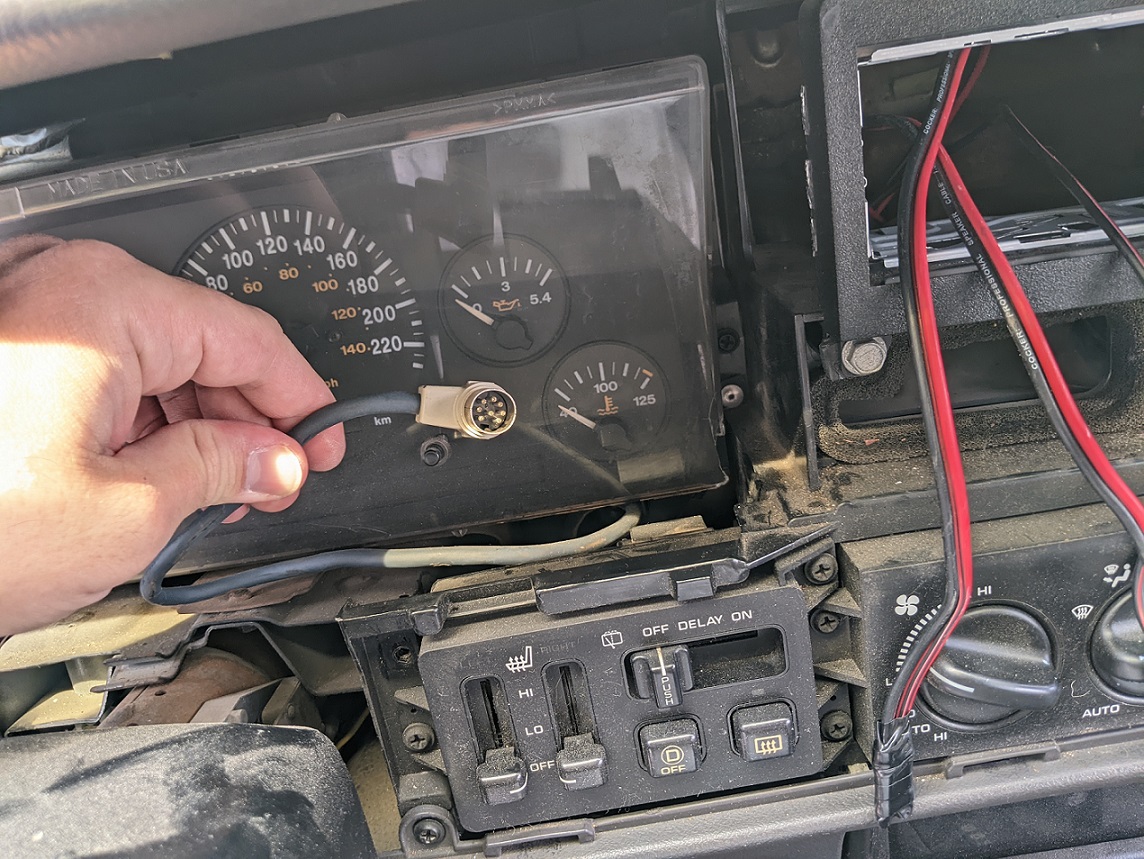

לאחר שפירקתי חלק מהדשבורד מצאתי כבל לא מזוהה שהיה לא מחבור (גם לא מצאתי לאן לחבר).
אשמח להחכים ולהבין לאן הוא הולך ?
קובץ מצורף 138012
תודה ראש.

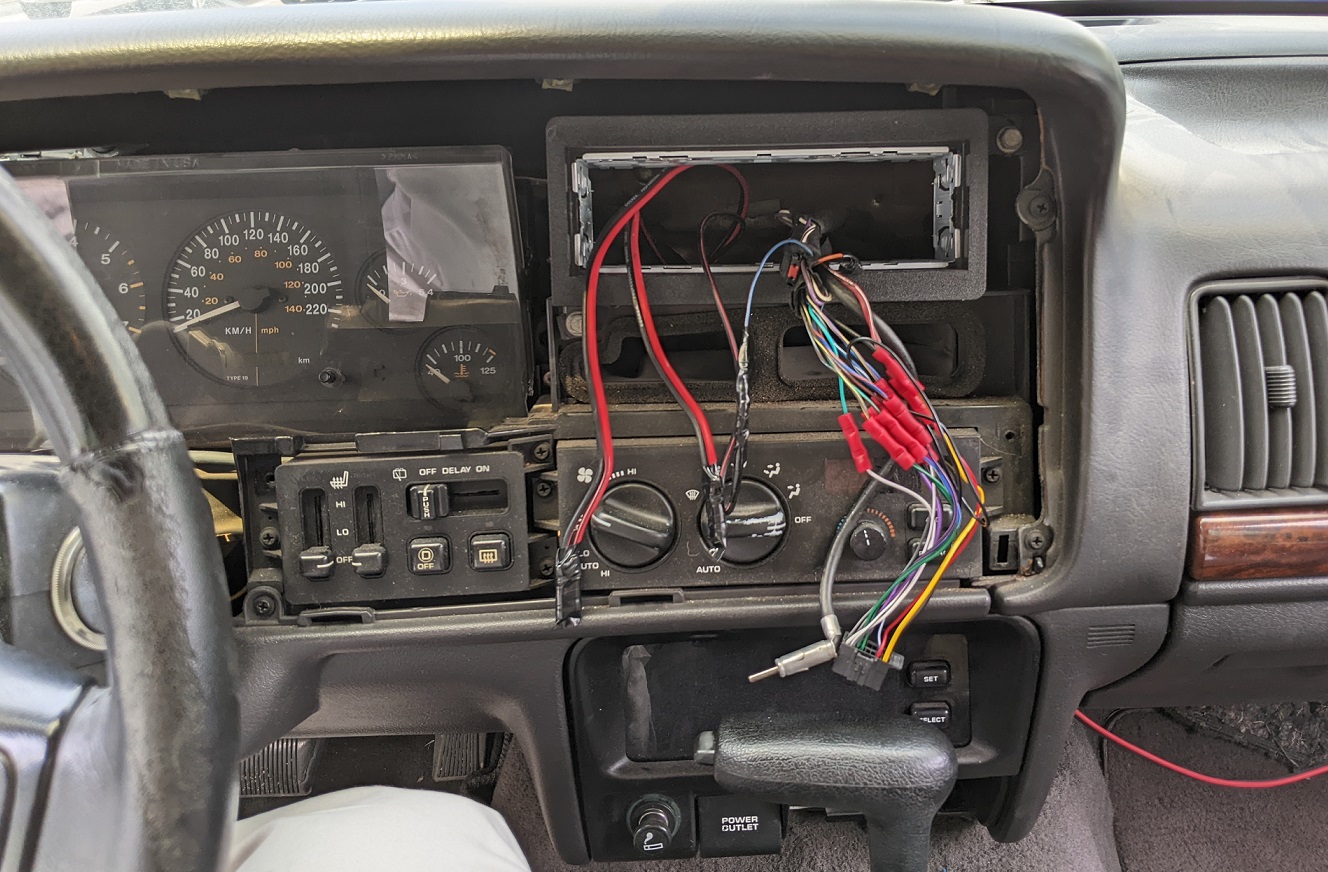

PS שרוולי כיווץ זו המצאת המאה :p
קובץ מצורף 138013
זה לא כבל מקורי ככול הנראה
אצלי אין כזה
פרק את לוח השעונים- ארבעה ברגים בסך הכול ועקוב אחריו
Sent from my iPad using Tapatalk Pro
בטח היה לאוטו צנגר של דיסקים.
Sent from my SM-N986B using Tapatalk
זה כבל של צ'יינג'ר או דיבורית שמתחברת במקום הצ'יינג'ר. זה חיבור סטנדרטי של קנווד.
אסף.
Sent from my Redmi 4X using Tapatalk
שחר זוכה בחולצה ותקליט
קובץ מצורף 138014
המערכת המקורית ב ZJ היא של אינפיניטי.
החל מהרדיו, דרך המגבר ועד הרמקולים.
בדגמים שהיה צינג׳ר החיבור היה שונה.
זה משהו אפטרמרקט כנראה.
הייתי מנקה אותו מקצה לקצה.
אני אלרגי לחוטים לא קשורים
תודה רבה על העזרה !
לפי שאר השינויים שעשו צ'יינג'ר אכן עושה שכל.
ובהחלט ידרש ניקוי של מערכת , חלקית התחלתי.
מישהו מאוד חכם עשה:
כבל מקורי של רמקולים אחוריים מתחברים לטוויטרים ישירות
רמקולים קדמיים(כבל מקורי) מפוצלים עם קרוסאובר שלא הולך לשום מקום
חיבור חדש לקדמיים שעוקף את המגבר המקורי ( שעובד מצויין)
זה בינתיים הגילויים...
טוויטרים ישירות למערכת יגרום להם למות בטרם עת ושלא לדבר על זה שבלי קרוסאובר הם בלי פילטר לטונים הנכונים.
במקור יש על הטוויטרים גם נגד. ניתן למצוא כזה אם קונים קיט רק של טוויטרים בנפרד מפני שבקיט עם הרמקולים הקדמיים מגיע קרוסאובר.
אינפיניטי ו JBL זה אותה חברה. אני רככשתי את הסדרה הגבוהה והתחברתי למגבר המקורי שלדעתי הוא כבר לא מה שהיה. אני החלפתי את כל הרמקולים כולל הטוויטרים.
אגב, אם הטוויטרים מקוריים אז כדאי להפריד אותם מהתושבת המאוד יעודית להם ולהדביק אליה את הטוויטרים החדשים
בועז - תודה על הטיפ.
הטוויטרים אצלי אכן גמורים , גם לא נראה שהם המקוריים.
תוכל אולי לעלות תמונה איפו הם אמורים להיות במקור ? לא מצאתי תושבת שתתאים
אתה מרים את הפנל פלסטיק לאורך החלון הקדמי . למיטב זכרוני הוא תפוס רק עם קליפסים.
תחתיו קרוב לקורות של הבודי יש בכל צד טוויטר קטן מודבק לתושבת אובאלית מפלסטיק והתושבת מחוברת לדש באמצעות שני ברגים.
אני שמתי טוויטרים ורמקולים של אינפינטי.
הטוויטרים שנמכרים בסט עם רמקולים מגיעים גם עם קרוס אובר שלא רציתי להתקין ולכן קניתי יותר ביוקר טוויטרים שנמכרים בנפרד.
כולם מסדרת רפרנס . גם הרמקולים ( 6.5״).
הטוויטרים מגיעים עם סוג של פילטר לתדרים נמוכים שמגן עליהם.
את הטוויטרים הדבקתי עם סיקהפלקס לאחר ששחררתי את הישנים עם מברג בעדינות מהתושבת פלסטיק שלהם. החדשים לא נכנסים בדיוק ולכן צריך להדביק עם סיליקון.
אזהרה: אל תשתמש במלחם ישירות על הטוויטרים. החום שורף בשניה את החוט הפנימי.
גיליתי זאת בדרך הכואבת.
כשתגיע לשם תפרסם תמונות אם יהיו לך עוד שאלות.
בסך הכול הדש בנוי יותר טוב ממה שציפיתי אבל עדיין צריך להימנע מלשבור. זה בהחלט אפשרי אם מבינים כיצד הוא מורכב.
יוטיוב מקור נפלא להסברים.
https://uploads.tapatalk-cdn.com/202...d2ddb9a497.png
מעולה - תודה רבה !
