מקרה ופתרונו - תקלת פנס אחורי ברנו קליאו סטיישן 2017

הממצאים -
אורות חלשים , בעת לחיצה על הברקס (העמסה על הקו) יש הבהוב מסיבי של הנורות.


הפתרון -
יצירת מינוס בריא לפנס (זו התקלה הנפוצה)
מעקף זמני לכל הקונקטור כיוון שאין רציפות משני הצדדים שלו. (זו תקלה שיכולה לקרות רק לי🙄)


הדרך -
קדיחת חור קטן בפאנל האחורי של הפנס לטובת העברת חוטים .

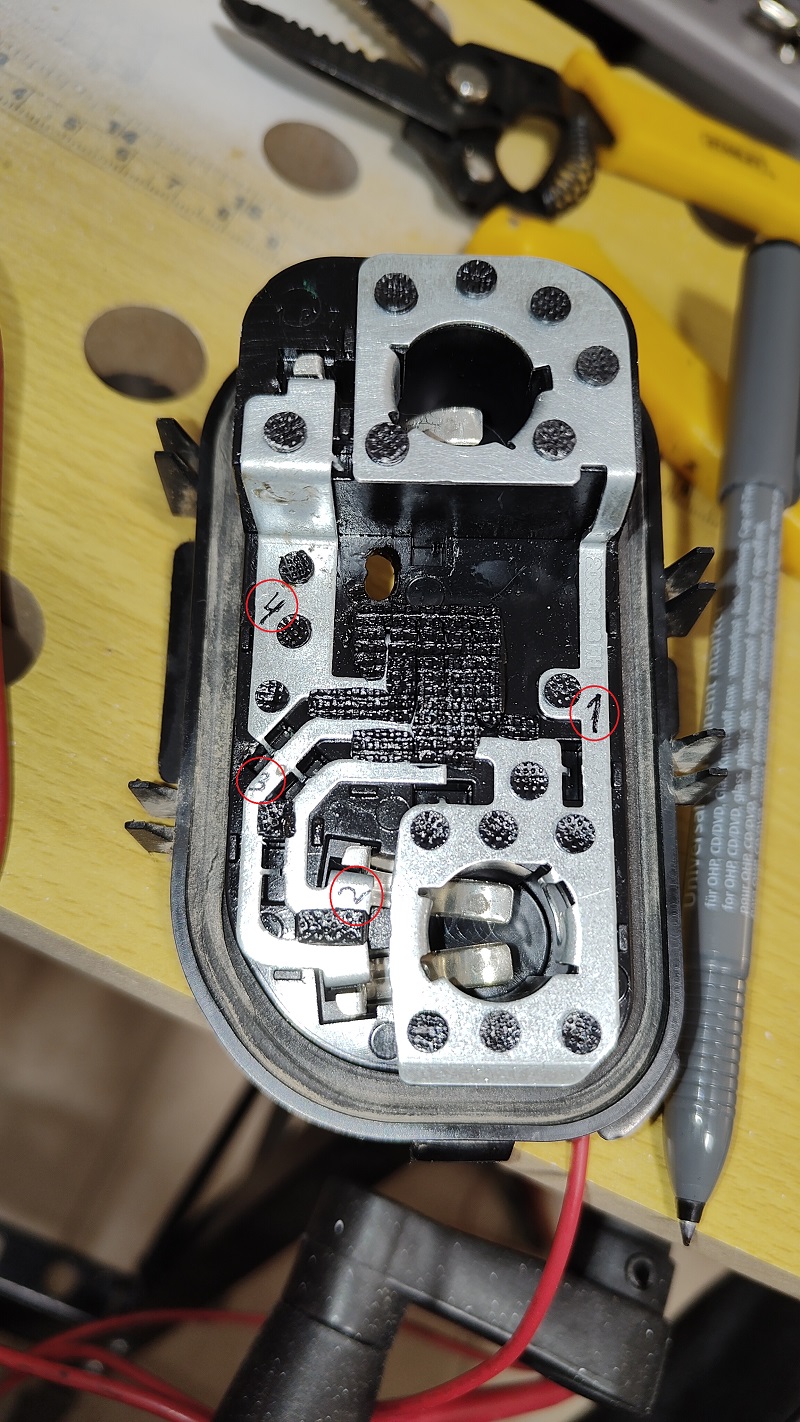

שיוף בנייר את המעגל החשמלי + סימון לאחר בדיקת רציפות פר כבל (יש 4 סה"כ)
קובץ מצורף 141008

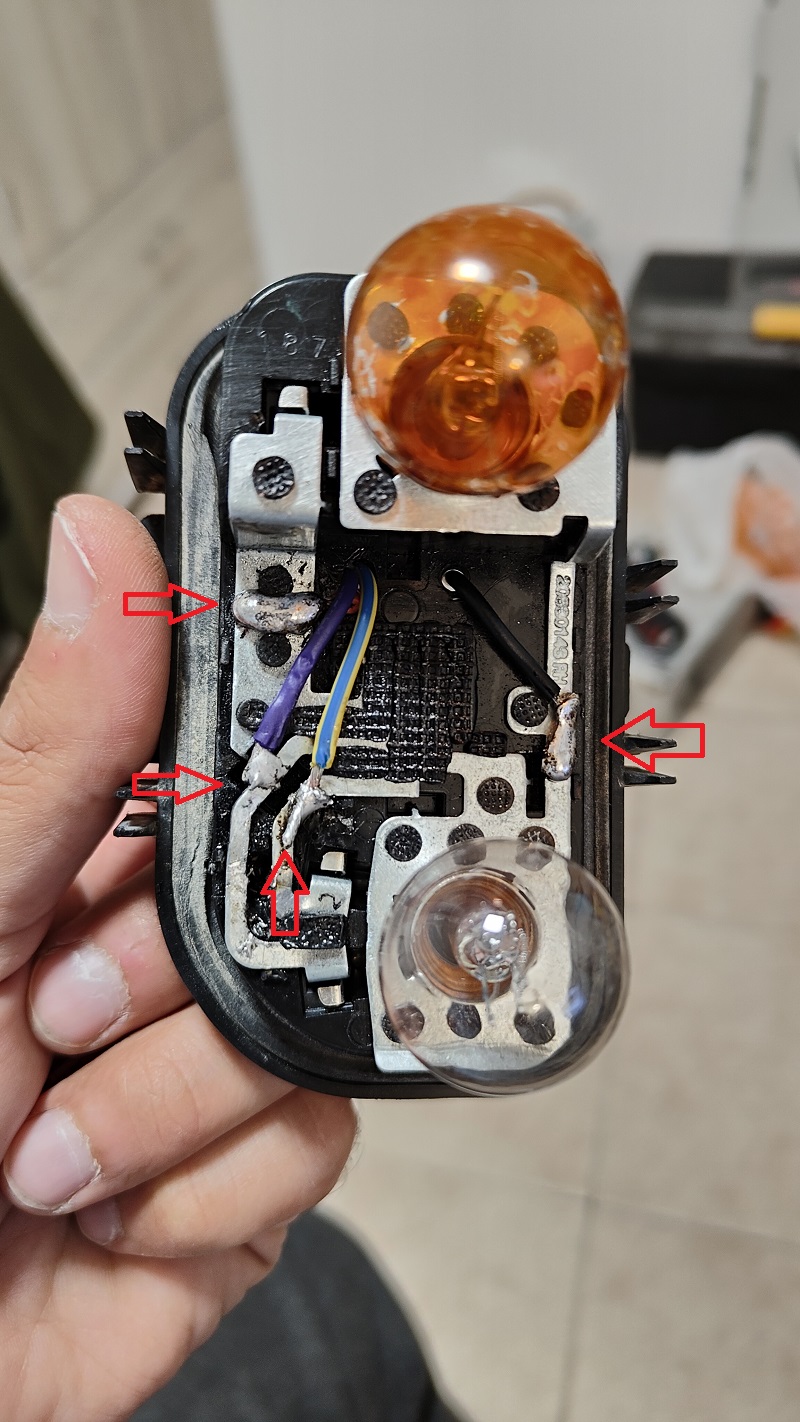

הלחמת החוטים (יצא סביר , המלחם לא נוח לעבודה)
קובץ מצורף 141009

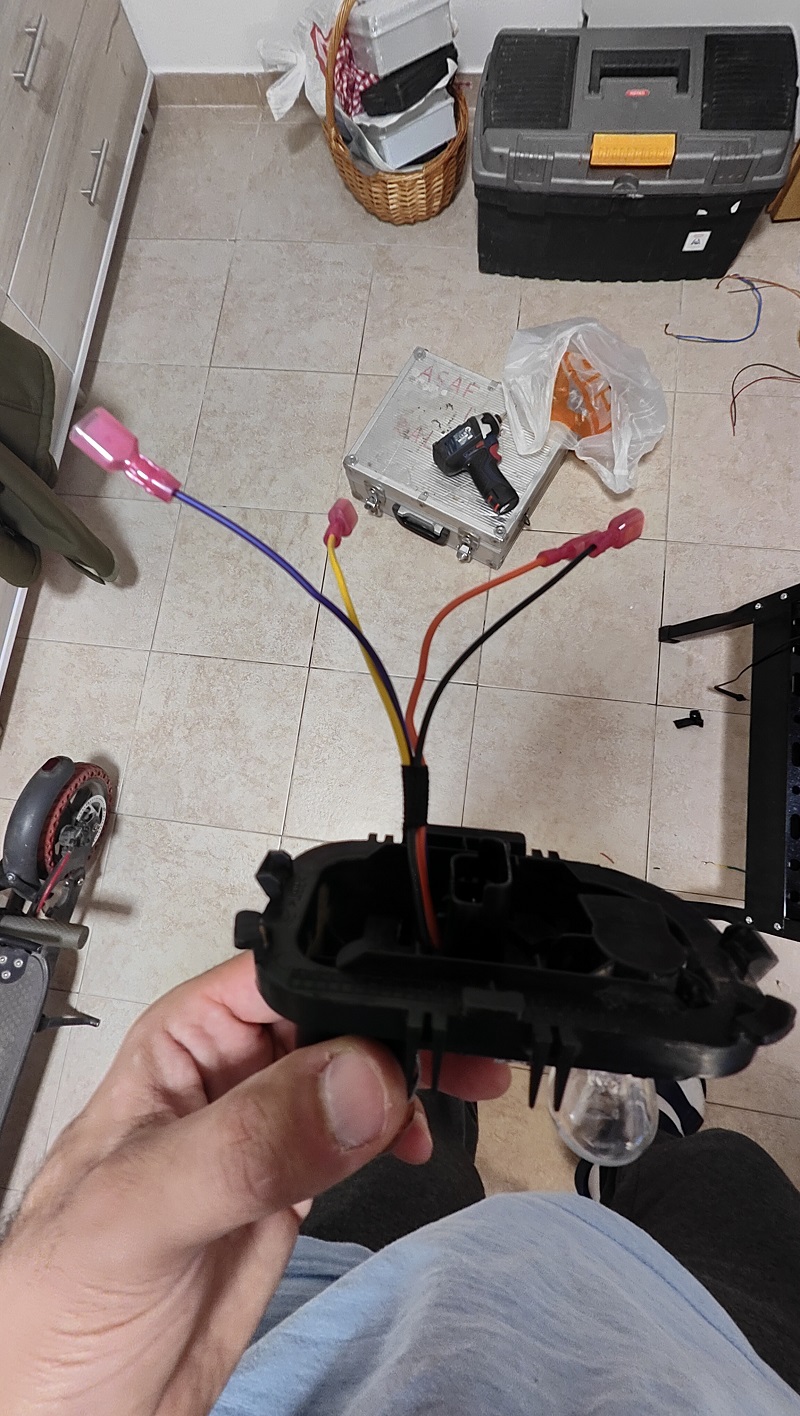

העברת הכבלים + לחיצת סופיות בקצוות

קובץ מצורף 141010

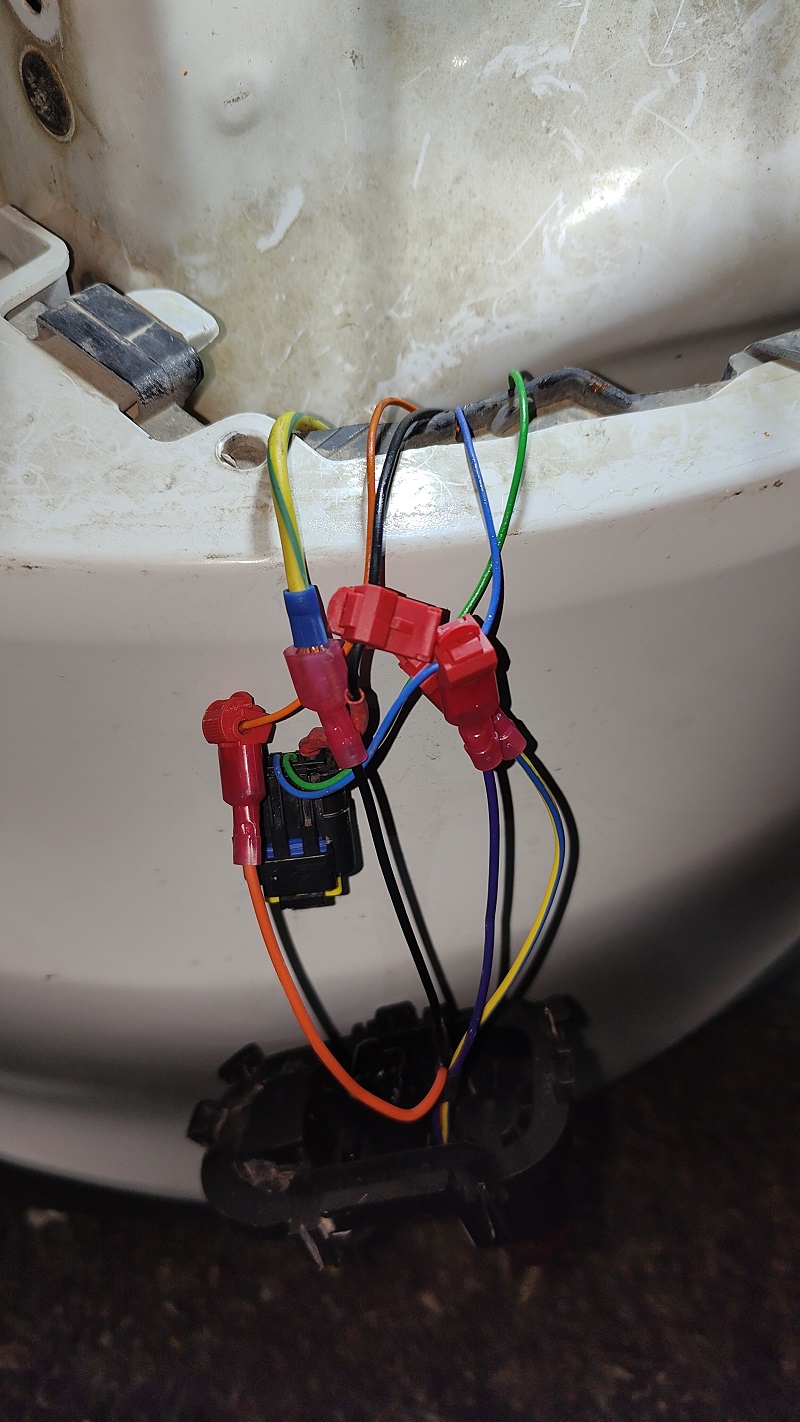

פריסת הכבלים שלפני הקונקטור (הוא יצא משימוש) ולחיצת מהדק עם יציאה מהצד.
במקרה הנ"ל החוט השחור לא תקין ולכן הכנתי כבל מינוס עבה (בצבע צהוב ירוק) שמחובר ישירות לשלדה.

קובץ מצורף 141011

תוצאה -

https://i.ibb.co/gRQQTtJ/ezgif-5-385d81d477.gif
