שכפול שלט לZJ 98

גראנד צ'רוקי 98
שני השלטים בקושי עובדים. פתחתי אותם, ניקיתי מגעים, החלפתי סוללה, לא עוזר.
כבר שני מקומות לשכפול אמרו לי שהם לא יודעים לשכפל את השלט הזה.
מישהו יודע איפה אפשר לשכפל?

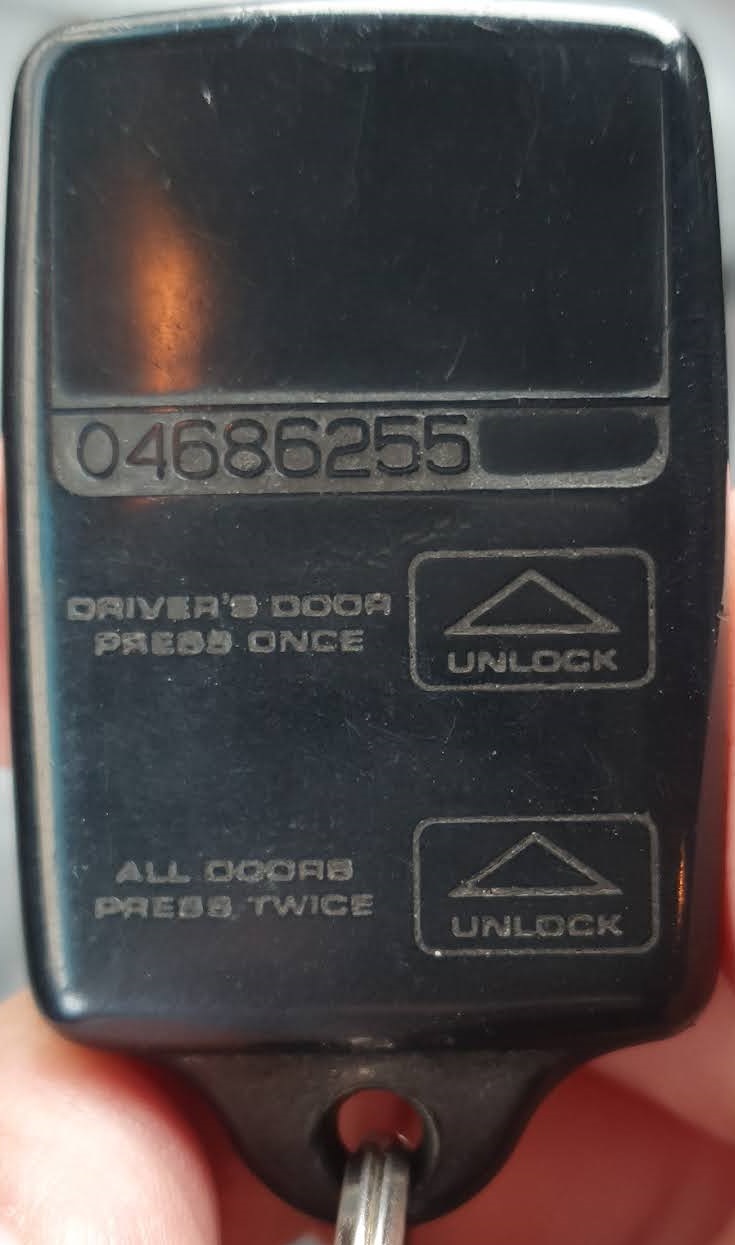

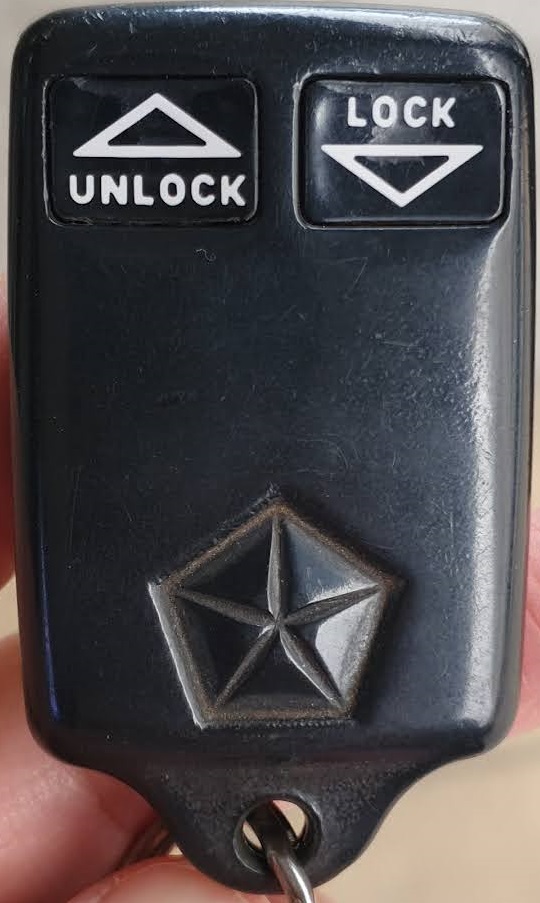

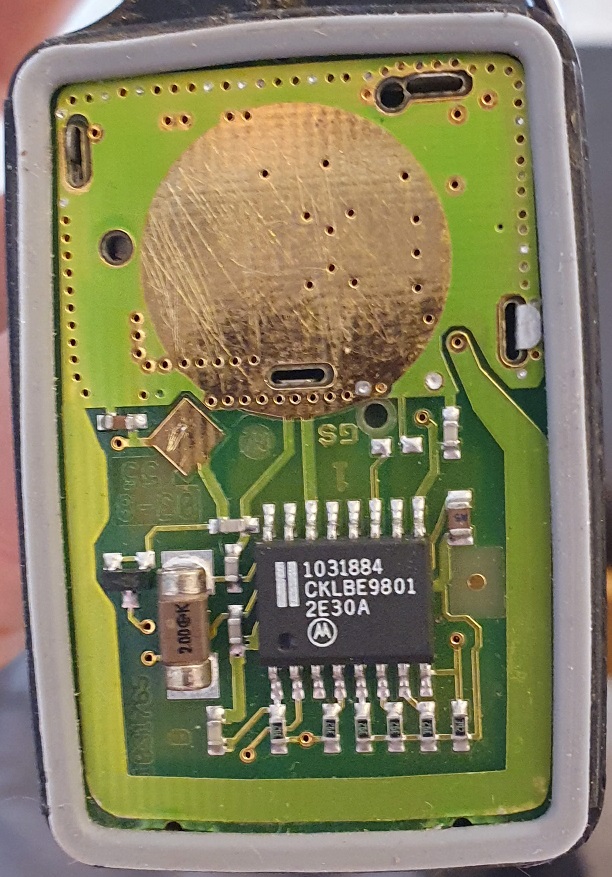

קובץ מצורף 142437קובץ מצורף 142438קובץ מצורף 142439

לא יודע מי משכפל,אבל במידה ומפסיקים לעבוד ואתה לא יכול להניע נתק את החוט שהולך לנעילת דלת צד נטסע ,זה מננק את האזעקה ואתה עטבד רק מפתח.

מבלי להכיר את הרכב - אם שני השלטים חלשים אז אולי הבעייה בצד השני, נסה לאתר את המקלט ולבדוק את כל החיבורים שלו, במיוחד אם יש אנטנה חיצונית.

בקבוצת וטספ של ZJ המליצו על פאר המנעולים בפ"ת.
באתר שלהם יש את השלט הזה, אבל אין להם אותו במלאי.

אז צריך לנסות לתקן את הקיים.

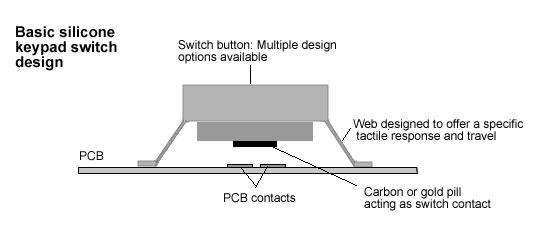

המתגים של השלט מסוג שלא הכרתי: https://en.wikipedia.org/wiki/Silicone_rubber_keypad
קובץ מצורף 142484

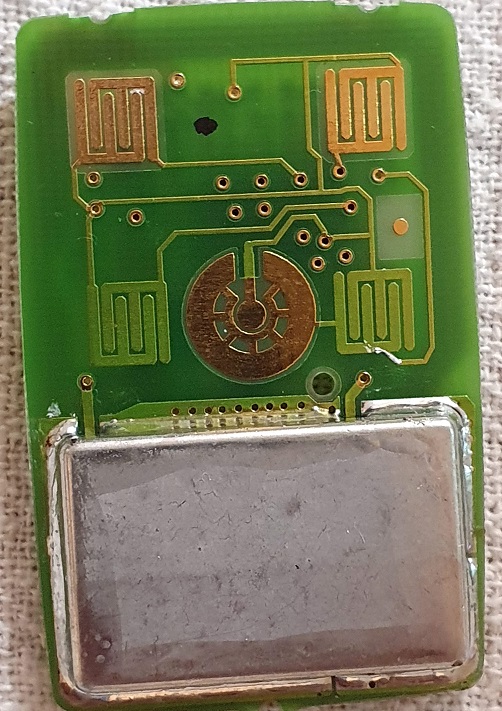

שני הצדדים של המתג הם פסי נחושת חשופים על הPCB, וממברנה גמישה מוליכה מקצרת אותם.
קובץ מצורף 142486
הבנתי שבדרך כלל הבעיה בצד של הממברנה.
ההתנגדות של הממברנה בין כמה נק' אקראיות היתה סביב 500 אוהם.
ניקיתי אותה היטב עם מקלון אוזניים טבול בכוהל וההתנגדות ירדה ל~200 אוהם. שיפור משמעותי אבל עדיין לא מספיק.
בסרטון הזה ובעוד פורומים ראיתי שמומלץ לצבוע את הממברנה בcaikote 44, אבל אין לי אז צבעתי באפוקסי מוליך: 8330S
אני לא חושב שזה יחזיק כי אחרי שהוא מתקשה הוא לא גמיש. אבל ניסיתי למרוח שכבה דקה מאוד בכל זאת.

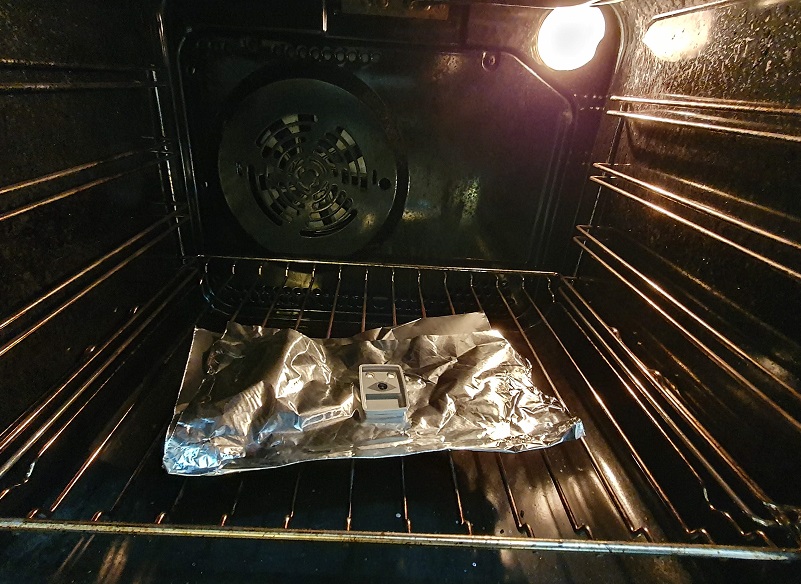

זה יהיה בלילה בקיורינג בתנור, ובבוקר נגלה אם עבד 🤞. אם לא, אזמין את החומר המומלץ.
קובץ מצורף 142485

ממה שאני זוכר זה כמו בקודניות בהתקנה מקומית בארץ, אין כפתור פיזי שמולחם ללוח אלא כרית גומי שיושבת מעל ובמשך השני מפסיקה לעבוד.
ניקוי עם אלכוהול זה פתרון זמני. לרוב צריך להחליף את הכרית שנשחקת.
תיקח מידות אולי מדובר בחלק גנרי שעולה גרושים בעליאקפרס.


Sent from my iPhone using Tapatalk

עדכון: האפוקסי המוליך לא פתר את הבעיה. ההתנגדות של הכרית באמת ירדה לכמעט 0, אבל עדיין השלט לא עבד. אולי התנגדות נמוכה מדי זה גם לא טוב.

ציטוט:

---

נכתב במקור על ידי asypeer

תיקח מידות אולי מדובר בחלק גנרי שעולה גרושים בעליאקפרס.

---

הזמנתי כריות חדשות מאליאקספרס, הדבקתי על הכריות הקיימות ועכשיו השלט עובד כמו חדש. תודה על העזרה!

מה תעשה עם ה497 כריות שנשארו ;)


Sent from my iPhone using Tapatalk

אם מישהו מהעתיד עם בעיה דומה מוצא את השרשור הזה, שלחו לי הודעה, כנראה שנשארו לי כריות כאלה לתת לכם.
