חיבור אנדרואיד 10.1 במקום מסך 7 מקורי ברקסטון 2018+

התקנת מסך אנדרואיד 10.1 4+64 במקום מסך 7 המקורי.

נקנה מסך אנדרואיד 10.1 בעליאקספרס, כזה שאמור להתאים לרקסטון 2018.

המסך בקישור:
https://www.aliexpress.com/item/1005005108025724.html?spm=a2g0o.order_li st.order_list_main.81.16f41802EIAaZg
https://www.aliexpress.com/item/1005005108025724.html?spm=a2g0o.order_li st.order_list_main.81.16f41802EIAaZg&dp= 2ced550c6ac0ce1eed9b5cda7dcb09a3&af=2015 &aff_fcid=71f29196e4ba4d0ca3fb0b212cec64 55-1733898384071-04759-_Dlppdsf&tt=CPS_NORMAL&aff_fsk=_Dlppdsf& aff_platform=portals-tool&sk=_Dlppdsf&aff_trace_key=71f29196e 4ba4d0ca3fb0b212cec6455-1733898384071-04759-_Dlppdsf&terminal_id=c6bd0cb02e0a4710bbb 468e4a21e7dd9&afSmartRedirect=y

ומחירו כ-840 ₪ כולל משלוח. שימו לב לרכוש 4+64 עם 8 ליבות ולא פחות.
המסך מגיע עם מצלמה אחורית חדשה, אך מיותר לגמרי למתוח אותה במקום הקיימת.
שימו לב שזה הרבה יותר זול מאשר בארץ, ומצד שני, הזכרון מספק לגמרי.
ההתאמה לרקסטון מבטיחה שמסגרת הפלסטיק מסביב למסך תתאים למסגרת שברקסטון (שוב, מ-2018 ומעלה, לא הדורות הקודמים).

עם ההגעה, ודאו שקיבלתם: מסך, צמת חיבורים מן המסך לצמת הרכב (מחבר שחור למסך, ובצידו השני של החיווט מחבר נקבה שחור גדול, אליו נכנסים שני מחברי הרכב), אנטנת GPS, צמת חיבורים למצלמת רברס, צמת חיבורי RCA ומיקרופון, מיקרופון, שני מחברי USB, וממצלמה אחורית.

בחרתי להחליף כמה שפחות קומפוננטים ברכב עצמו, והשתדלתי להתחבר עד כמה שאפשר לצמה המקורית של הרכב.

ההתקנה כמעט Bolt on, נדרשים רק לכמה חיבורים "מאולתרים". ידע בהלחמה לא יזיק, אפרט כאן את כל החיבורים שאינם מובנים.
החיבורים שאינם מובנים: חוט רברס, שני חיבורי המצלמה האחורית, ואם תרצו להשתמש בשקע היו-אס-בי המובנה ברכב – עוד ארבעה חיבורונים.
בסופו של תהליך" החיווט בהגה עובד, מצלמת הרברס עובדת, גם רשימת אנשי הקשר, וניתן להתקין על יחידת האנדרואיד כמעט כל אפליקציה שתרצו – וייז, עמוד ענן, אופרוד, ויינט, אאוטולוק, ג'ימייל, תכנות סקנרים למיניהן ועוד.
הדבר היחיד שלא עובד - אפליקציות סקנר מומשקות BT. אין סיכוי. לא ANYSCAN ולא דומיה. הפורט של הBT חסום לכל מה שאינו טלפון סלולארי.

בספר הרכב של הרקסטון קיימת טעות אחת בספר – חיבור שאמור להיות "backup signal" על פי הספר, הוא בעצם "reverse signal".

הכינו מראש:
בידוד מתכווץ בקוטר 1.5 ו-3 מ"מ. אפשר גם איזולירבנד, אני פחות אוהב.
אם אתם בטוחים בחיבורים שלכם ובאיכותם, לא צריך להלחים.
3 חוטים באורך 10 ס"מ ועובי 1 או 2 מ"מ.
מחבר RCA זכר, או שתוותרו על מחבר הRCA בכלל עבור המצלמה האחורית ותחברו חיבור ישיר.
קאטר וסכין חיתוך.

פרקו את המכשיר הישן בנוהל הבא: הוציאו המשולש העליון מעל המכשיר בעזרת כלי פירוק מפלסטיק, פרקו את המשולש הדגול המרופד (שני ברגים למעלה), פרקו את מכסה מכשיר הרדיו הישן (שני ברגים בחלק העיון של החלק הכסוף, ואח"כ רק כלי פירוק), ופרקו את מכשיר הרדיו (4 ברגים בחזיתו, אחד מכל פינה)..
נתקו את המכשיר הישן. אין צורך לנתק את אנטנת ה-GPS, המחבר ממילא לא מתאים לחדש.

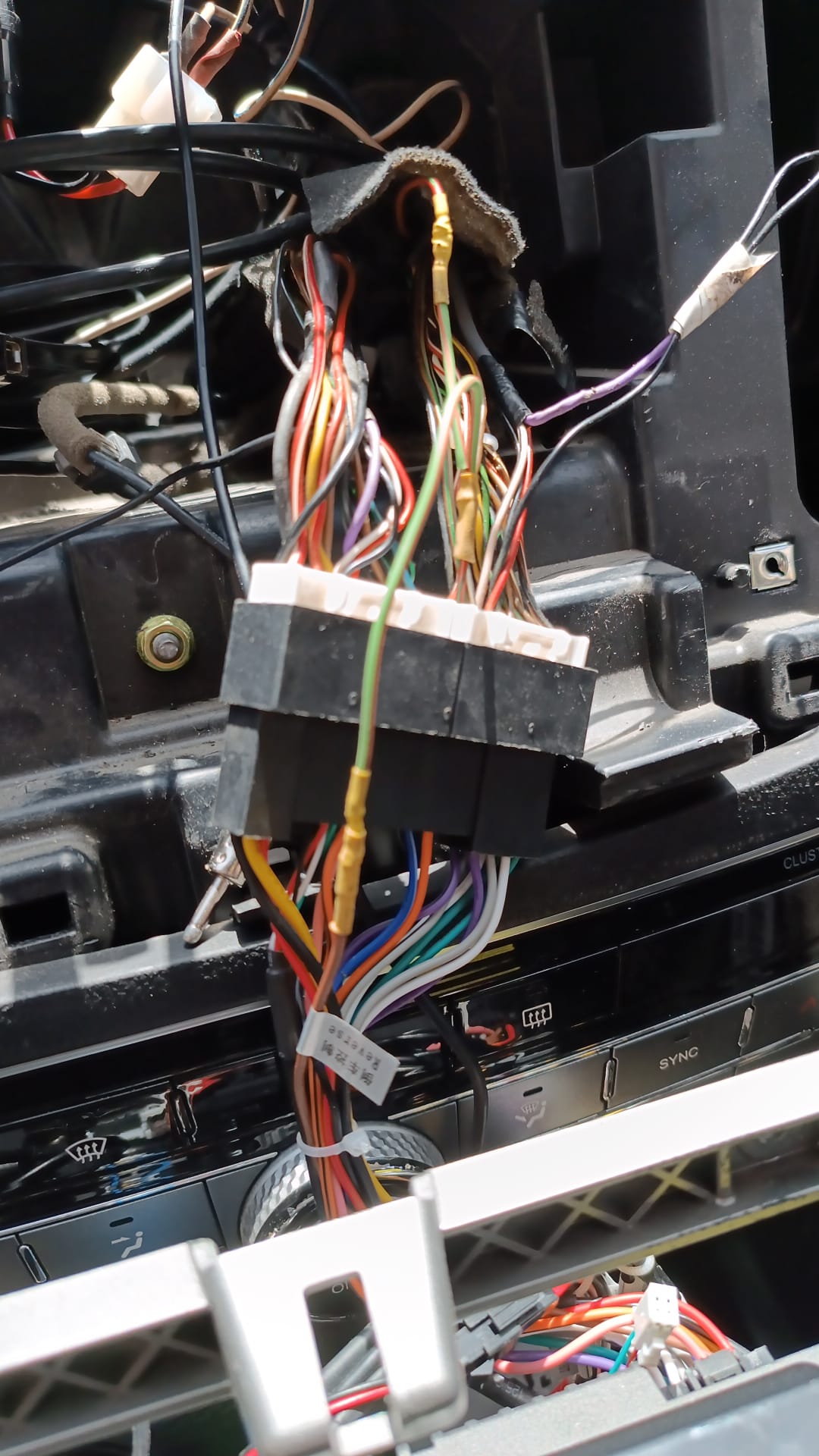

קובץ מצורף 143586 קובץ מצורף 143588

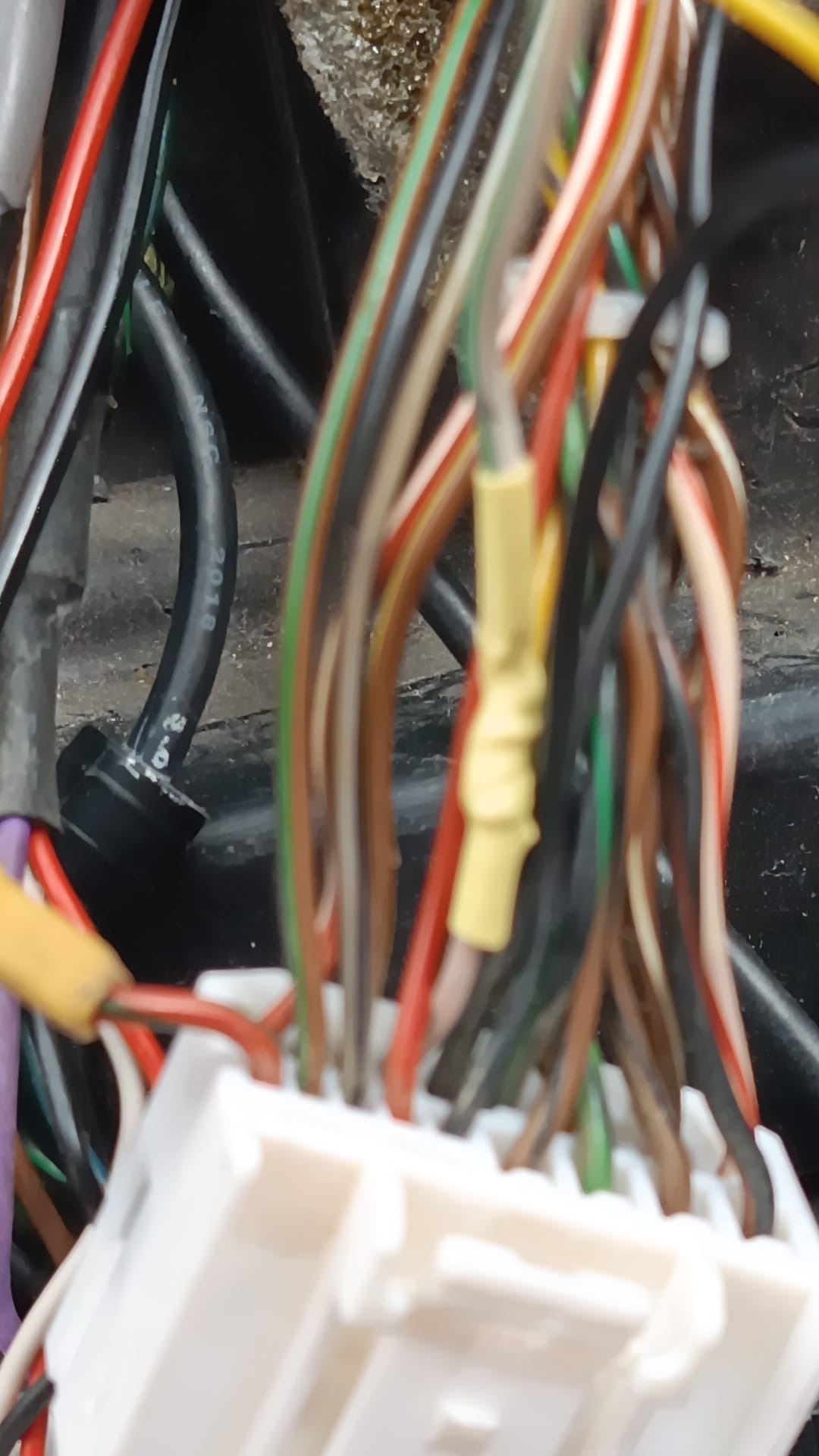

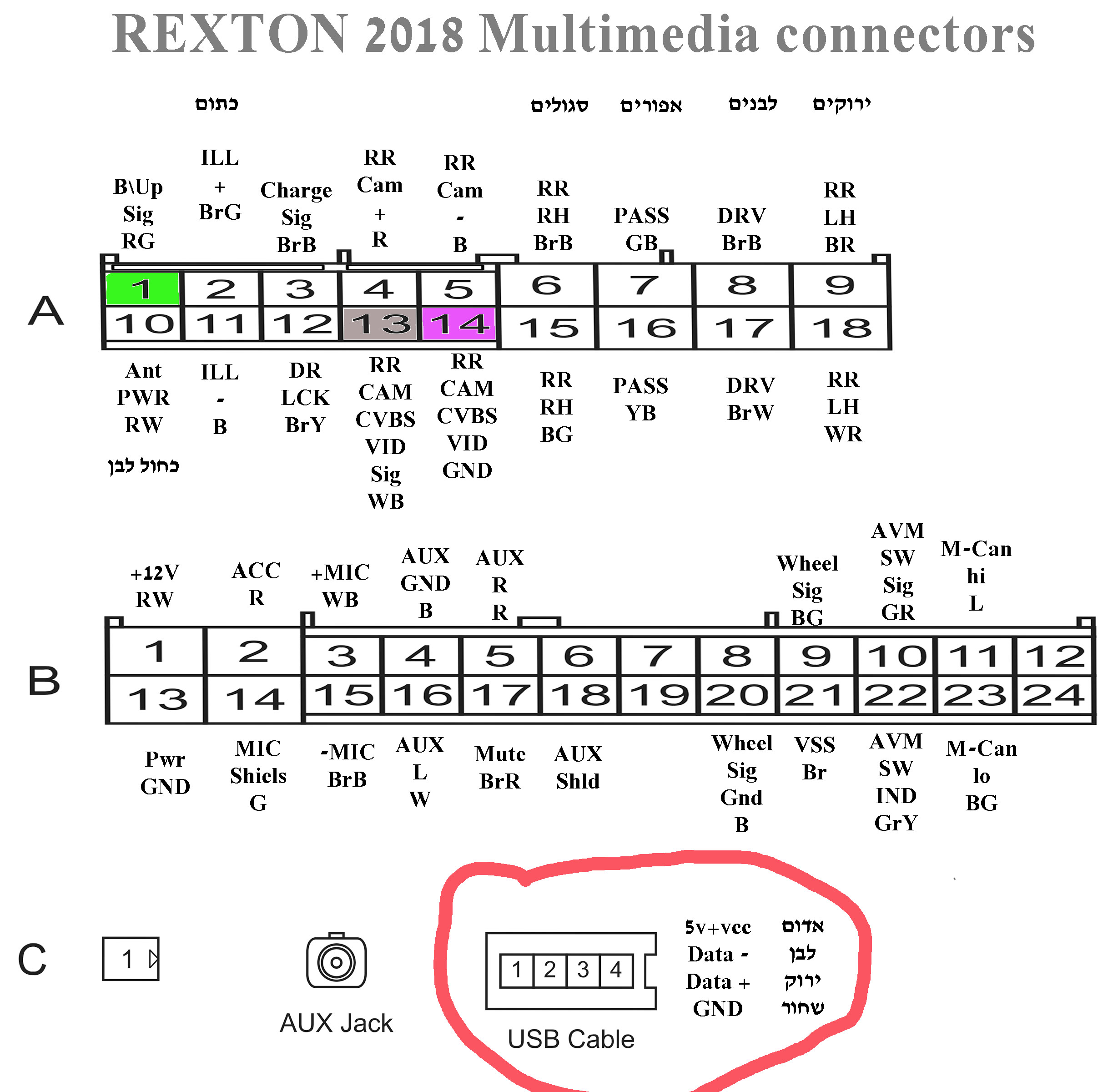

נשארתם ברכב עם שני מחברים לבנים צמודים -האחד של 18 פין (בתמונות כאן מעל, כבר עם חיבורים שיפורטו מיד) והשני של 24 פין, וכמו כן עם תקע האנטנה, ועם שקע מוזר ובו 4 חורים, שהולך לשקע ה-USB המקורי (מוקף באדום בשרטוט מטה).

שני המחברים/תקעים הלבנים מתחברים למחבר השחור המסופק עם המכשיר, תקע האנטנה מכנס לשקע האנטנה במכשיר, אבל המצלמה לא עובדת.
קובץ מצורף 143587

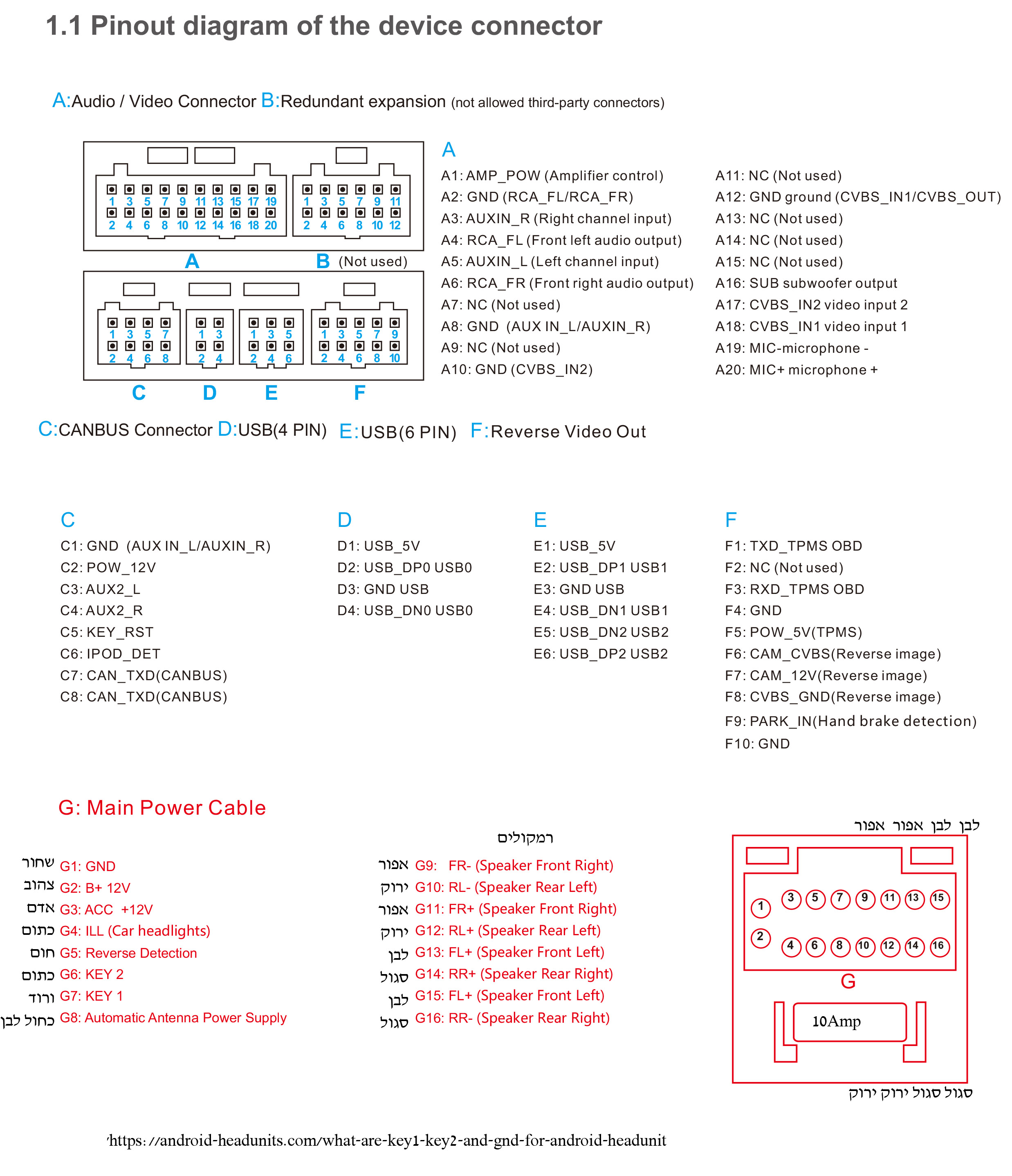

חברו את מחברי הRCA לכניסה A במכשיר, ואת המחבר הקטן מהם למאוורר המכשיר.. את מחברי הRCA של המצלמה האחורית לכניסה F, את מחבר הRCA, חברו חוט מרכזי לרגל 13 במחבר של ה-18 פין (חוט בצבע לבן שחור) בתמונה מוגדש באפור, ואת האדמה/סיכוך, לרגל 14 במחבר של ה-18 פין (חוט מסוכך, עליו בידוד כנראה סגול), בתמונה מודגש בסגול.
חברו את אנטנת הGPS לשקע שלה, והדביקו אותה סמוך לחור העגול מתח למשולש, כך שלא תפריע אחר כך לסגירת החלקים.

נשאר עוד חוט אחד – בין המחברים השחורים שבין היחידה לרכב, חוט חום ועליו כיתוב "REV". חברו אותו לרגל 1 במחבר ה-18 פין (חוט בצבע אדום/ירוק), בתמונה למטה מודגש בירוק. כן אני יודע, בספר כתוב שזה B/up וגם אצלי כאן. זה לא, או שהסינים חושבים ש-B\UP זה REVERSE.
קובץ מצורף 143584

חברו את שני מחברי ה-יואסבי לשקעים Dו-E במכשיר ושימו אותם היכן שתרצו. אם תרצו במקום אחד מהם את מחבר ה-USB המקורי, חתכו ליד המחבר המוזר, חתכו את החוט של מחבר ג באורך המתאים, וחברו - אדום לאדום, שחור לשחור, לבן ללבן וירוק לירוק. זהירות, אסור מגע ביניהם. האדום נושא 5V, השחור אדמה, הירוק והלבן הם דאטה.

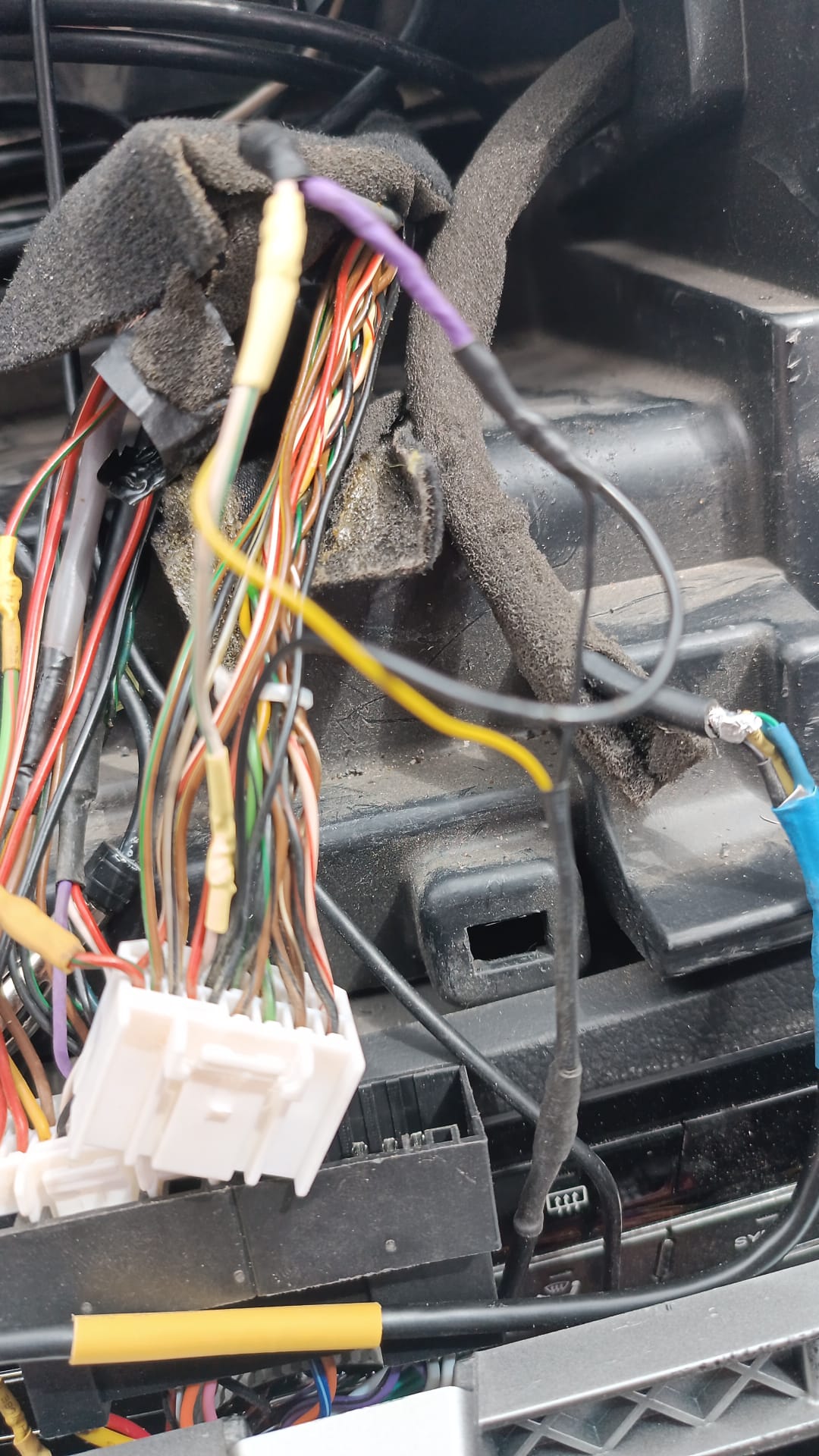

זהו..קובץ מצורף 143585
כוונו את כפתורי ההגה בתכנת הSWC שכבר במכשיר. אם משום מה לא מגיב לכם ולא מצליחים לקבל מתח וכפתורי ההגה לא מגיבים לרישום – חתכו את החוט הכתום שחור שבין המחברים השחורים.

זהו. אין צורך למתוח מצלמה אחורית.
מי שירצה, שימתח מיקרופון לחיבורי הRCA. המיקרופון הישן - רגליים 3 ו-15 במחבר B, מתחברים למחבר סטריאו של המערכת החדשה, החוט הצהוב למרכזי, והשחור לאדמה.

אל תשכחו, בהתאמת הבלוטות למכשיר, לאפשר גם העברת אנשי קשר, אחרת לא יהיו אנשי קשר במכשיר. תשאלו איך אני יודע?

למקרי הצורך: המכשיר נקרא Allwinner k2501 t5

סיסמא לשינוי הגדרות יצרן/מפעל: 1617 או 16176699.

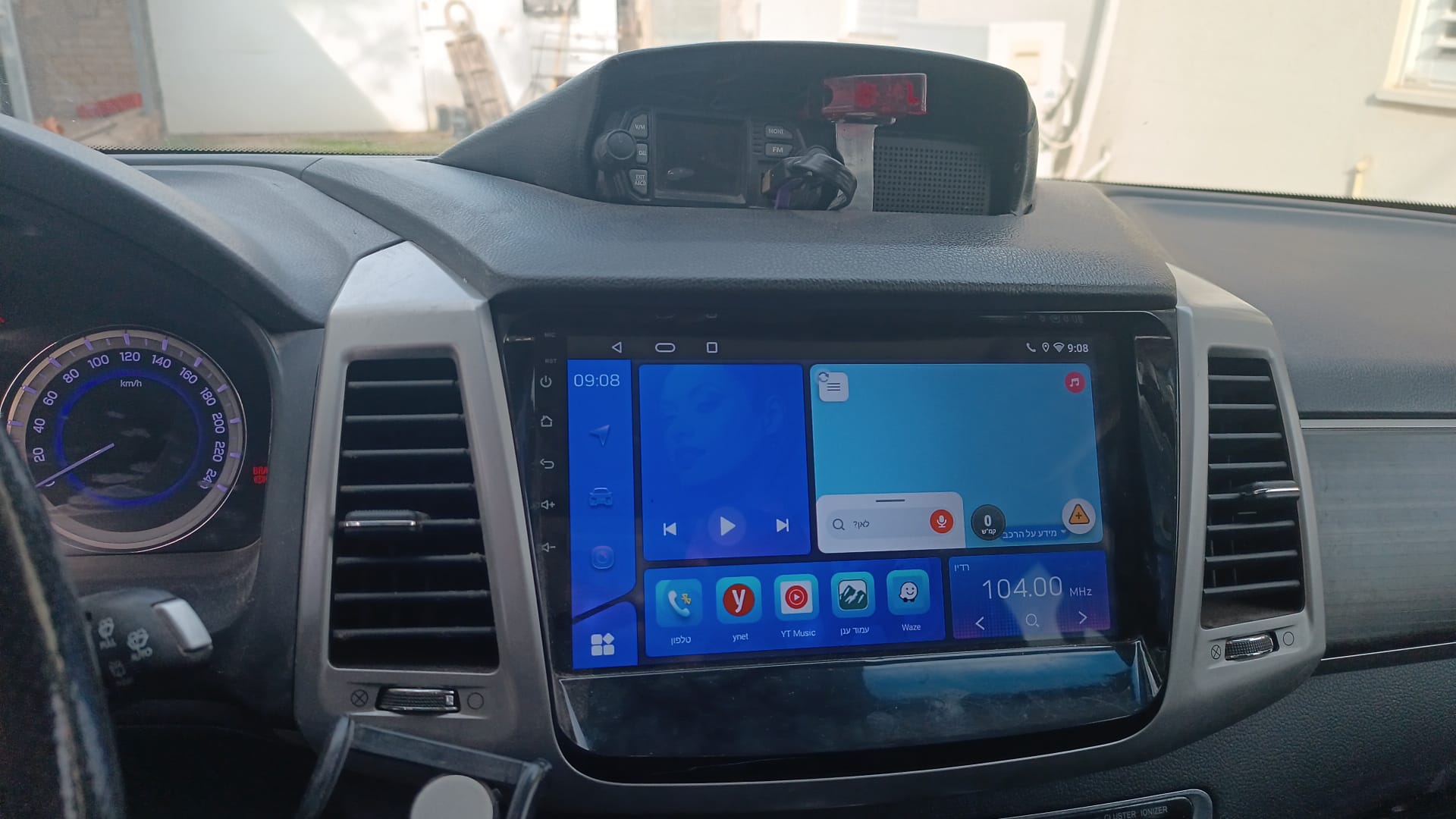

כך נראה בסוף:
קובץ מצורף 148184
