הסבה לעדשת סיגמה

הפרוייקט הנ"ל יכול לעניין אולי את חובבי הצילום והdiy פה בפורום, ונראה לי שבניגוד לפורומי צילום שונים יש פה אנשים שבאמת מסוגלים לבצע את הפרוייקט הקטן.

הבעייה : עדשות סיגמה לקנון מדור ישן שמסיבות שונות של אי תאימות פרוטוקול לא עובדות עם מצלמות דיגיטליות חדשות או יותר נכון הכל עובד חוץ מהצמצם.

הפתרון : התקנת שבב מיקרו מעבד שיתרגם את הפקודה הסוררת.
https://sites.google.com/view/rechip
אני קניתי קיט במחיר מופקע של 35 דולר אבל יש גם הוראות לתכנות עצמי באינטרנט למי שיש לו כוח להתעסק עם זה.

יש באתר של הקיט הוראות מפורטות אז אני לא אכנס לזה, אבל בגדול מדובר בניתוק חוט המידע ועקיפתו דרך המעגל הקטן שבקיט, הלחמות מאד עדינות לחיבורים הקיימים לאספקת מתח וכיו"ב.

התוצאה, לא עובד [emoji2955], מסתבר בבדיקה שערכתי אחרי שהסרתי את הציפ עם מצלמה ישנה שהעדשה הספציפית תקולה ללא קשר.
אבל אנשים רבים טוענים שזה עובד והעדשה תפקדה מבחינת פוקוס גם אחרי ההתקנה כך שיש מעבר אותות תקין.

החלק הכי קשה בפרוייקט, לנקות את שולחן העבודה (ולא שהיתר לא היה מתסכל קצת עד שמצאתי דרך להצמיד את המעגל הנוסף ע"י שני תנינים.

זמן ביצוע, פעם ראשונה שלוש שעות , פעם שנייה שעה, פעם שלישית חצי שעה.



https://uploads.tapatalk-cdn.com/202...96bc6731a8.jpghttps://uploads.tapatalk-cdn.com/202...69674590ef.jpghttps://uploads.tapatalk-cdn.com/202...46702606ac.jpghttps://uploads.tapatalk-cdn.com/202...569591f2a4.jpghttps://uploads.tapatalk-cdn.com/202...1140f685bb.jpg

Sent from my SM-A505F using Tapatalk

עוד תמונה לרפרנס.https://uploads.tapatalk-cdn.com/202...251d5649a3.jpg

Sent from my SM-A505F using Tapatalk

יפה מאוד.
לא העליתי על דעתי שיד אנושית מסוגלת לבצע שם הלחמיות.

חייבים מנורה עם זכוכית מגדלת, ולא סתם זה לקח לי שלוש פעמים.

Sent from my SM-A505F using Tapatalk

זה לא סבל מחום יתר במקרה?
הלחמות זה לא הצד החזק שלי אבל כמה פעמים עמדתי במעבדה אצלנו ליד טכנאי שעשה דברים דומים ואם אני זוכר היטב הם היו שמים מין ג׳ל כזה בכדי להימנע מחימום היתר

Sent from my iPhone using Tapatalk Pro

הג'ל הוא משחת הלחמה. יעני פלוקס.
עוזר להצמדה של הבדיל למשטחים.

כנראה שהיה פה קצת אובר חום, אבל הציפ רחוק מאיזור ההלחמה, כמו כן היות והעדשה המשיכה לתפקד זה אומר שהמידע המשיך לעבור דרך הרכיב באופן תקין, בבדיקות שעשיתי לאחר מעשה הוכח שהעדשה לא היתה תקינה ממילא כתוצאה מבעיה אחרת.
אפשר גם להלחים רכיבי smt ע"י משחת הלחמה שמכילה בדיל וחימום עם "מלחם בלואר" שנושף אוויר חם, פחות רלוונטי ליישום הזה.

Sent from my SM-A505F using Tapatalk

ציטוט:

---

נכתב במקור על ידי איל מ

הג'ל הוא משחת הלחמה. יעני פלוקס.
עוזר להצמדה של הבדיל למשטחים.

---

לא זכרתי שהיית איתי… [emoji23]
אני לא התכוונתי למשחת הלחמה אלא להטבעה בג׳ל דמוי ג׳ל אלוורה שלא מפריע להלחמה אבל מונע את נזקי החום.


Sent from my iPhone using Tapatalk Pro

ציטוט:

---

נכתב במקור על ידי boaz avrahami

לא זכרתי שהיית איתי… [emoji23]
אני לא התכוונתי למשחת הלחמה אלא להטבעה בג׳ל דמוי ג׳ל אלוורה שלא מפריע להלחמה אבל מונע את נזקי החום.


Sent from my iPhone using Tapatalk Pro

---

תמיד טוב ללמוד משהו חדש.
אגב,
זה שלא ראית אותי לא אומר שלא הייתי שם.
וזה שאני פרנואיד לא אומר שלא עוקבים אחרי....

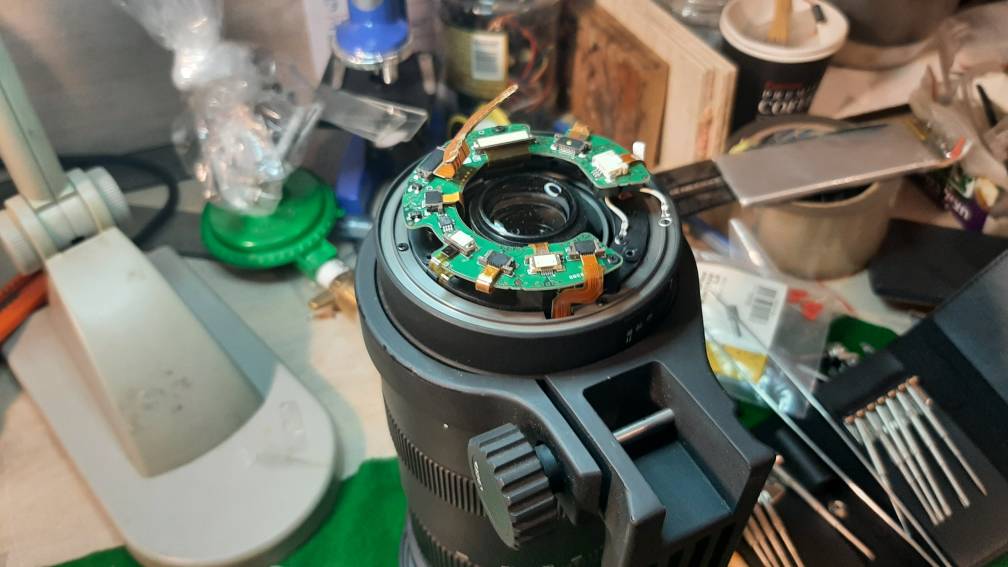

היות והנסיון הקודם נגמר בכשלון, החלטתי ללכת על עוד "קומבינה" ישראלית מצויה ורכשתי בזול יחסית עדשה מתפקדת עם נזק קטסטרופלי שהפך אותה לעדשה לחלקים.

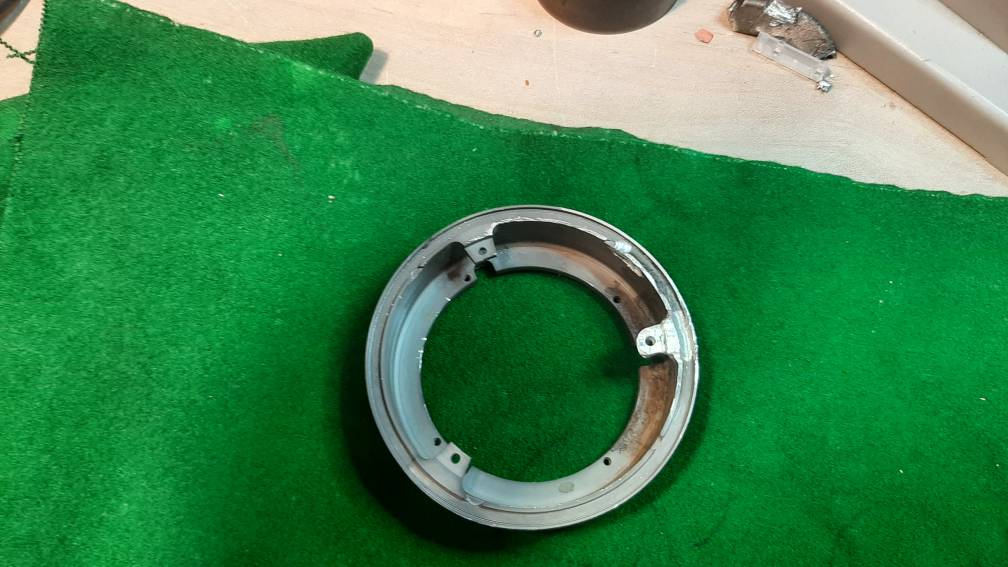

העדשה סבלה כנראה מנפילה או כח רב שכופף את ביונט החיבור אותו הזמנתי כח"ח, וכמו כן שברה לשונית חיבור בחלק שמתחבר בין הביונט לעדשה עצמה.
בהתחלה תכננתי לחרוט את החלק אבל נתתי צאנס לנסיון תיקון.

בהברקה פתאומית השתמשתי בבצק כדי לתמוך את הלשונית כנגד החלק היות ומדובר בחלק קטן ולא מצאתי כל דרך אחרת לקבע את הנ"ל למקום.
כבונוס קיבלתי ריח של לחם אפוי.

החלק עשוי מגנזיום כנראה ונסיונות ההלחמה שלי כשלו, ובסוף נאלצתי לכתת רגלי למקום העבודה שלי ולבנות את הלשונית בריתוך אלומיניום (tig)
שבקושי רב הצלחתי להגיע לתוצאה מספקת.

ובניגוד לפעם הקודמת התוצאה הצלחה, והעדשה בערך פי 10 טובה מהקודמת, וגם במשקל [emoji3062]

Sigma DG 50-500 APO HSM OSקובץ מצורף 144879קובץ מצורף 144880קובץ מצורף 144881קובץ מצורף 144882

Sent from my SM-A505F using Tapatalk

אחלה תיקון.
קשה מאוד לשמור על מישורים אופטיים מקבילים בכזאת אופרציה כירורגית. אני מניח שבבדיקה בקולימטור העדשה לא תעמוד בטולרנסים של היצרן, אבל אם אתה מרוצה מהתוצאות בקבצים - זה מה שחשוב.



Sent from my Pixel 5 using Tapatalk

אם תסתכל על החלק תראה שבסוף היום המשטח שעליו הוא יושב לא קשור ללשוניות כך שגם חוסר דיוק לא אמור להשפיע.
בכל מקרה אני אחפש חלק מקורי אבל הסיכוי למצוא כזה קטן בניגוד לביונט אותו החלפתי בחלק חדש.
