Honda trx 400 ex - שיפוץ מנוע תחתון

שלום לכם חברי הפורום
רציתי לשתף פרוייקט של בעייה במנוע תחתון שאני גורר כבר מספר שנים.
היה רעש מתכתי נלווה במנוע תחתון.

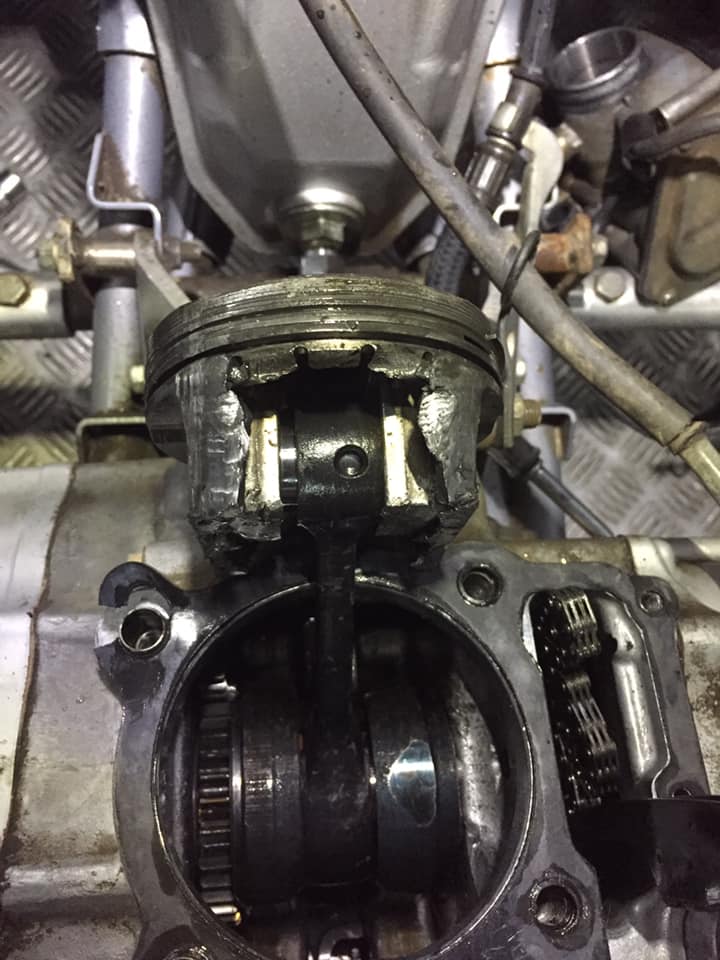

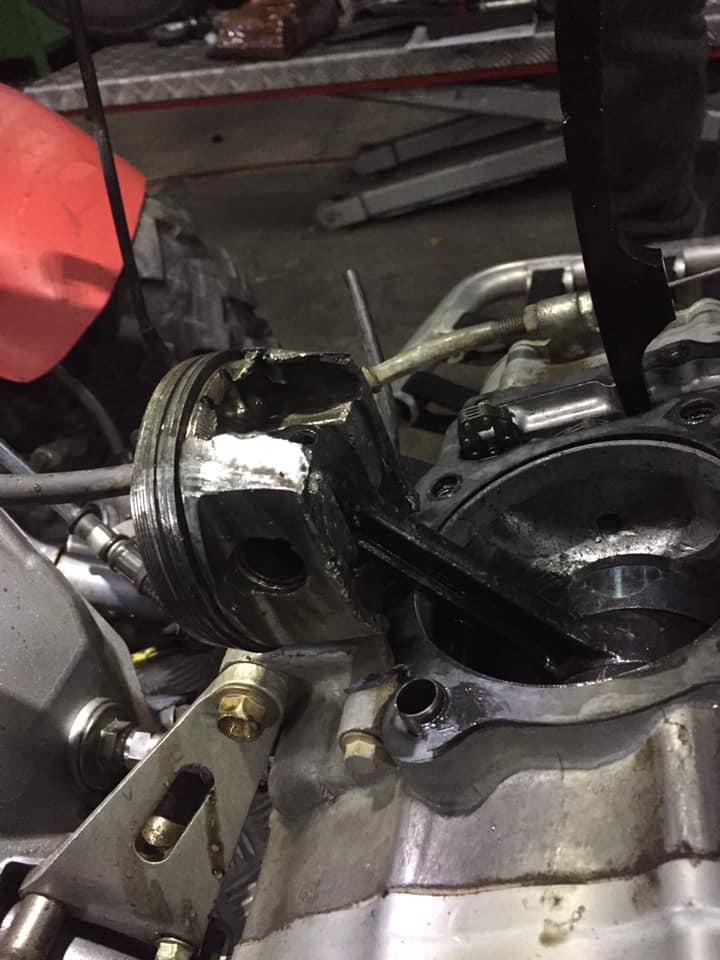

הכלי עצמו שנועד לשרת את אישתי הגיע במצב מפורק וכלל המון בעיות של הזנחה ורכיבה ברברית שבסופו של דבר הכלי לא קיבל שמן מאגן השמן והמנוע נעצר ושבק.
קובץ מצורף 145464קובץ מצורף 145462קובץ מצורף 145463

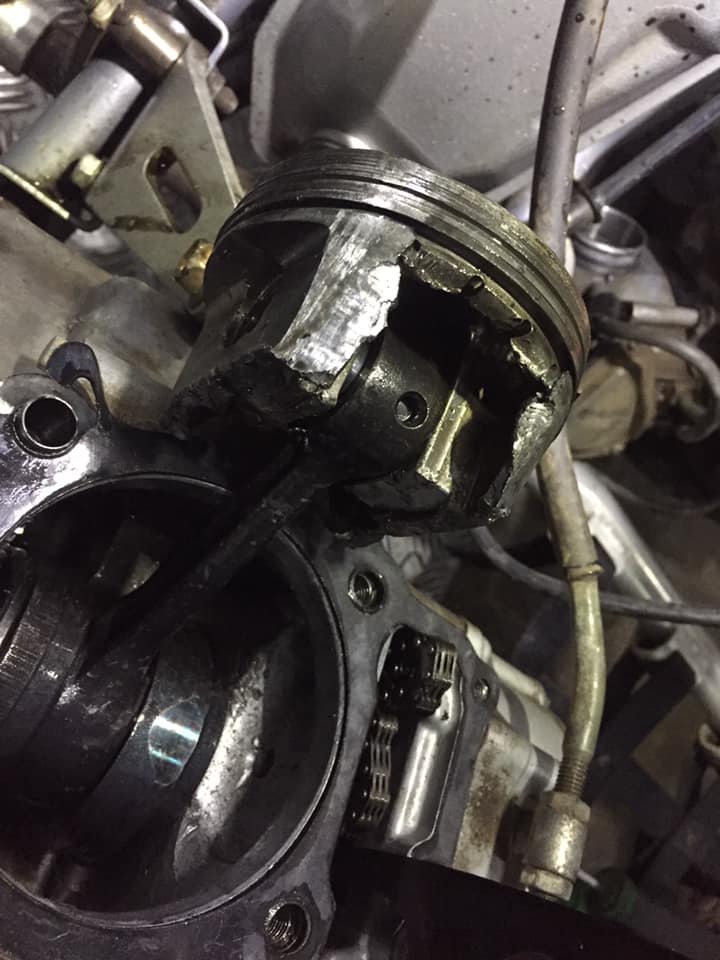

בעיית השמן נפתרה דיי בקלות לאחר שהוחלפו צילינדר ובוכנה חדשים, בבדיקה של לחץ אוויר גיליתי כי בתחתית המיכל שמן ישנו פילטר ברזל אשר היה סתום לחלוטין וגרם לכשל של המנוע.
הרעש המתכתי התגבר והחלטתי לעשות מנוע תחתון.

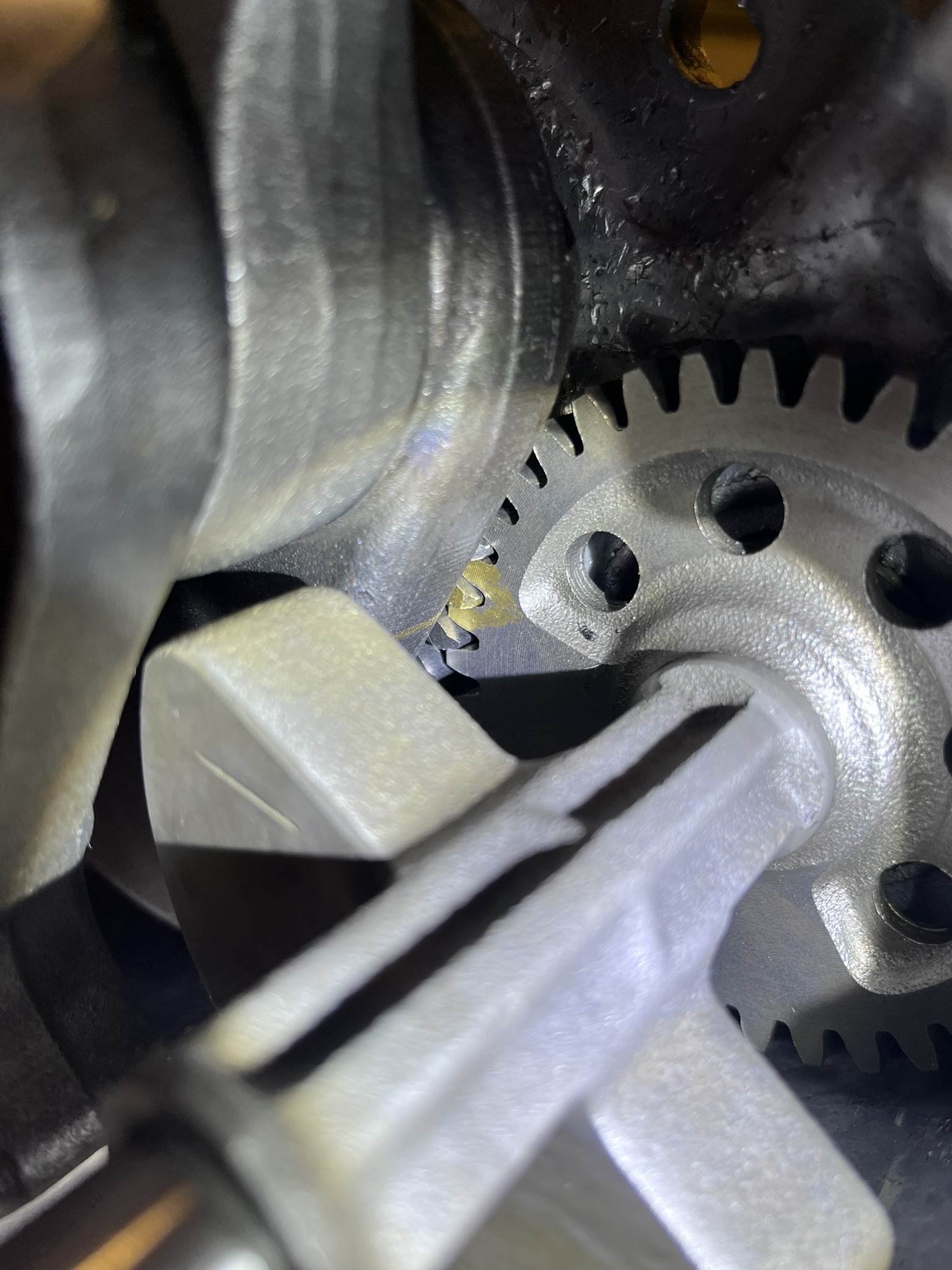

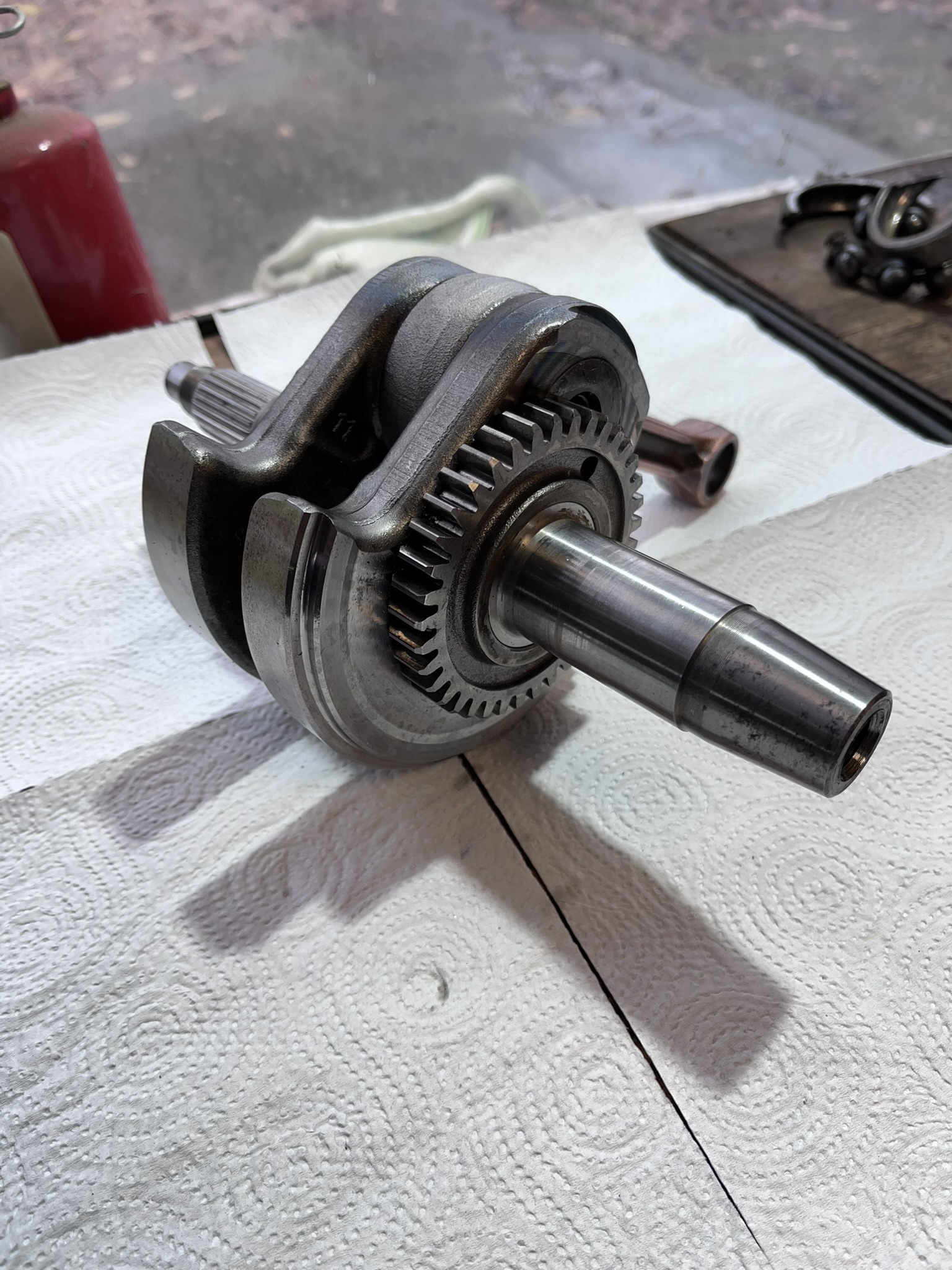

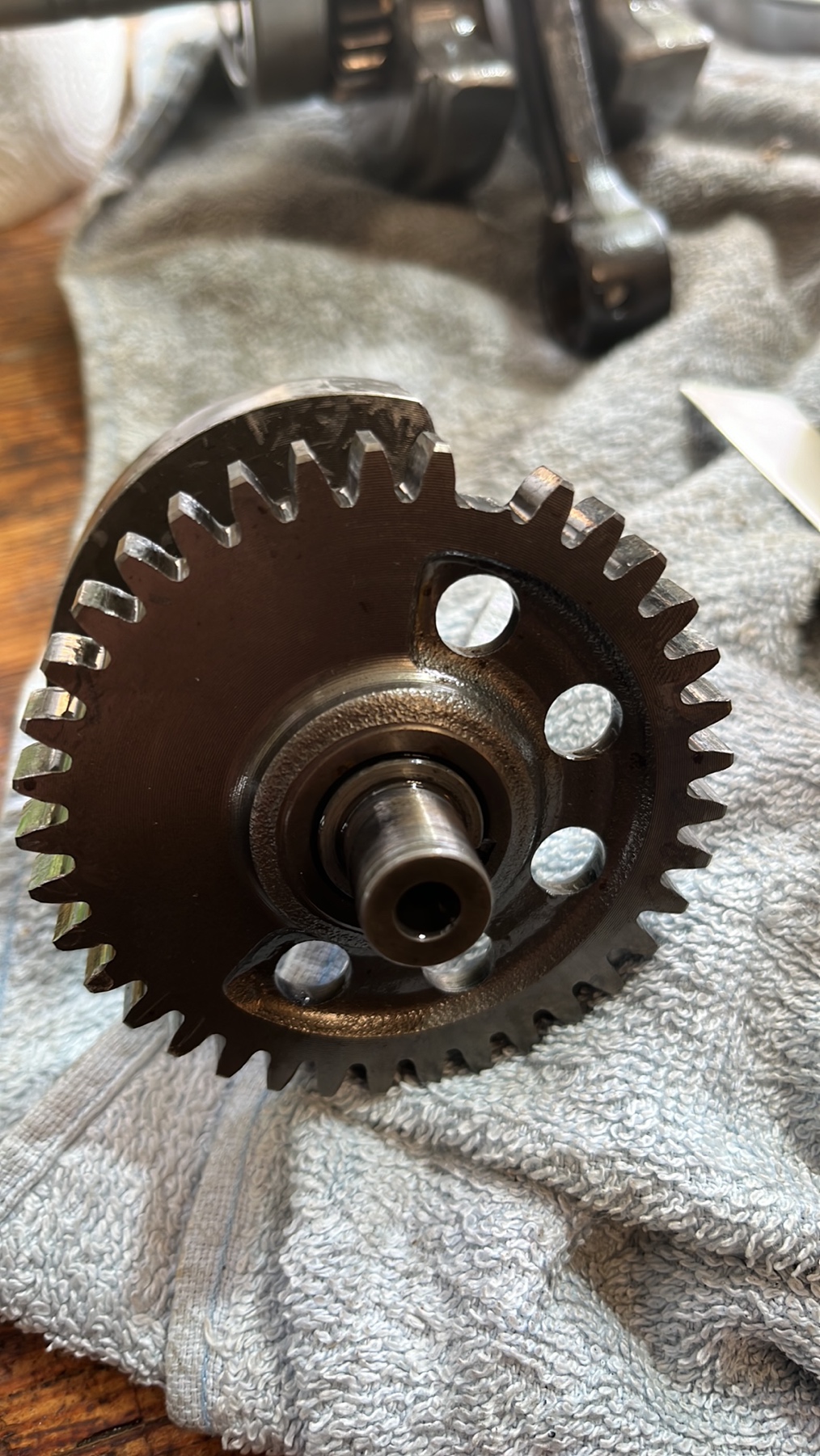

כאשר גל הארכובה היה בחוץ גיליתי את התלתל עקום וכן חסרה שן אחת לגלגל שניים מאזן.
מצורפות תמונות.
קובץ מצורף 145460
קובץ מצורף 145461
המשך יבוא...

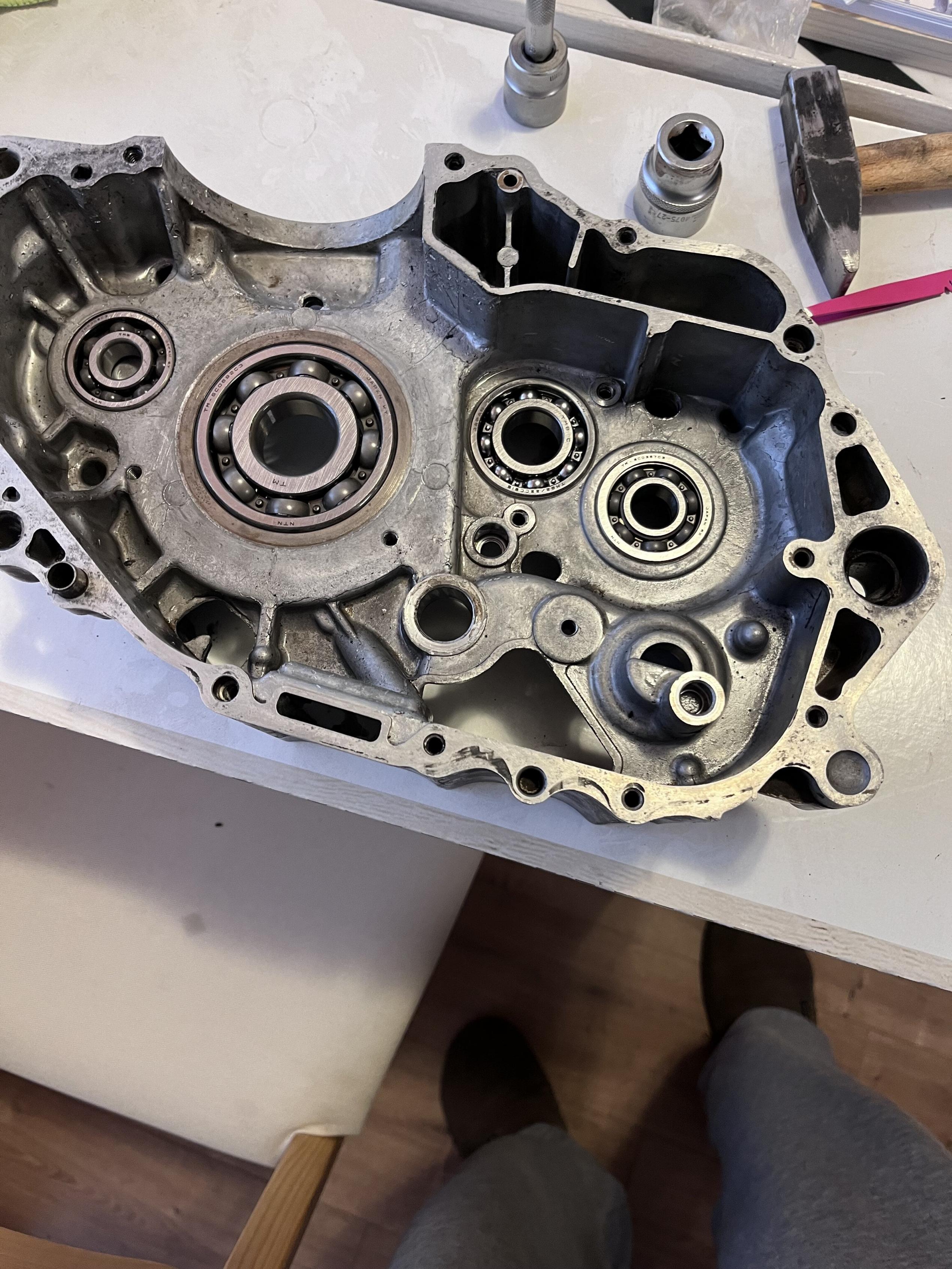

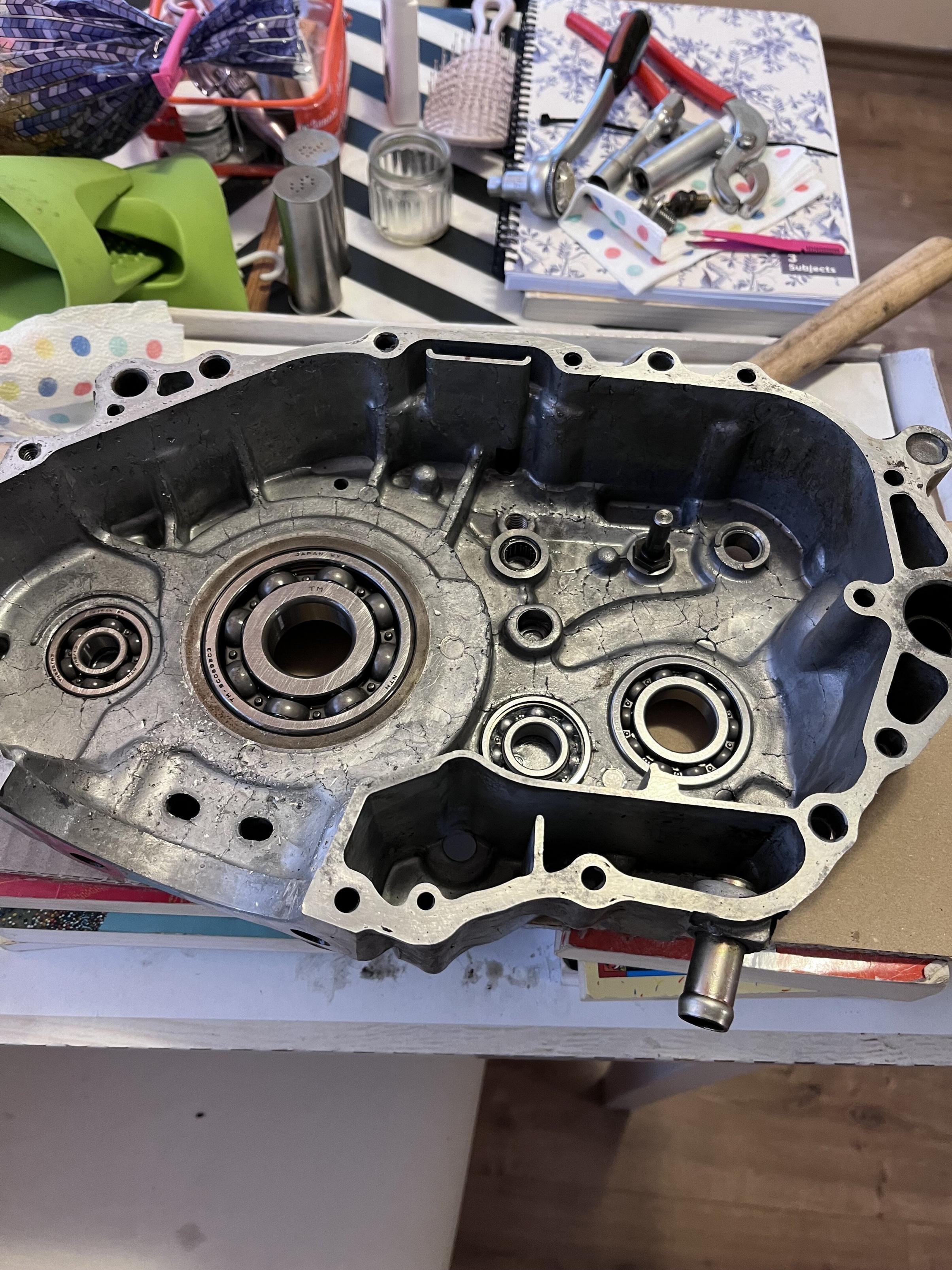

מכאן החלפו כל המייסבים של מנוע תחתון בשתי צידי המנוע.
קובץ מצורף 145466
קובץ מצורף 145467

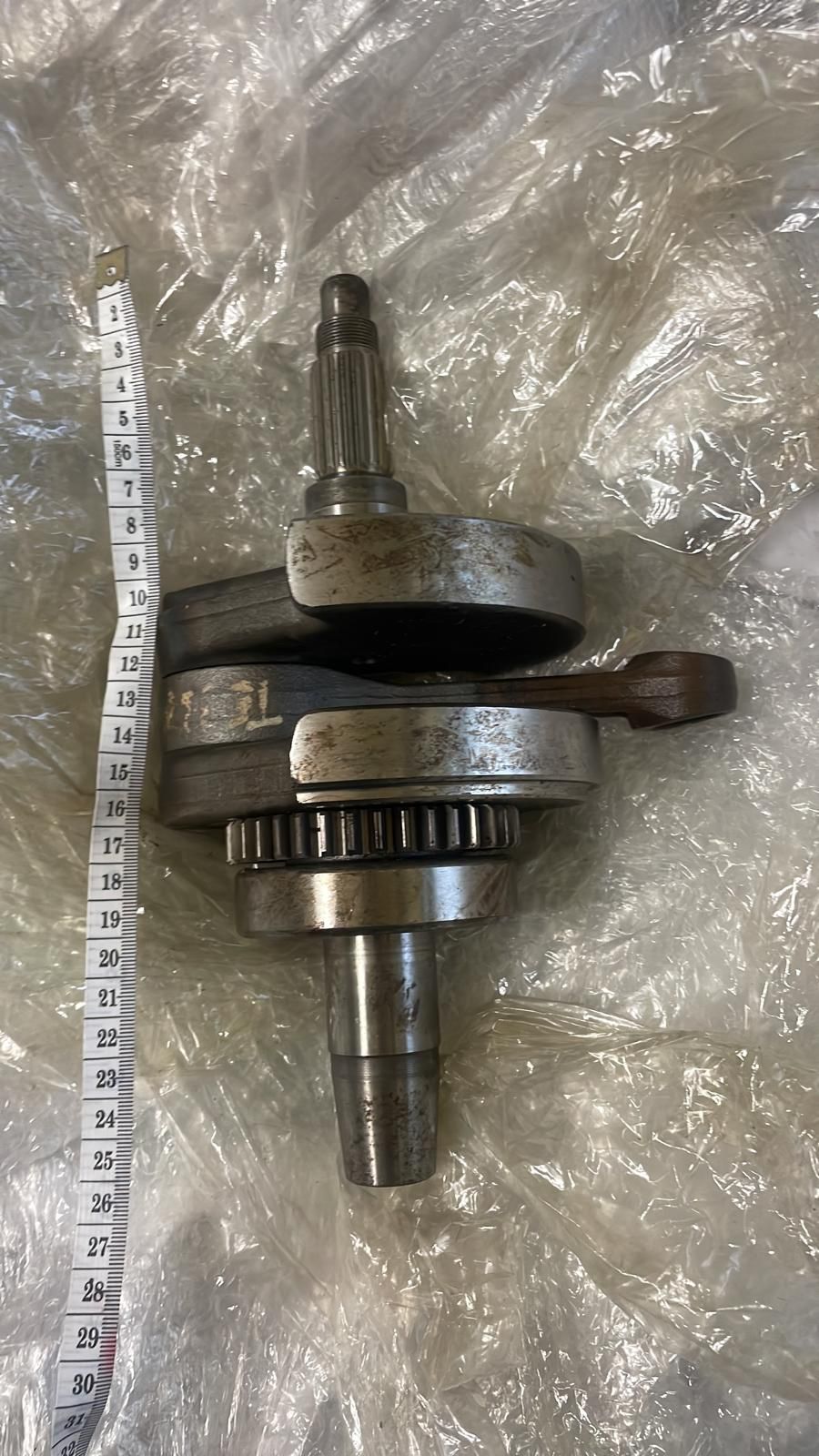

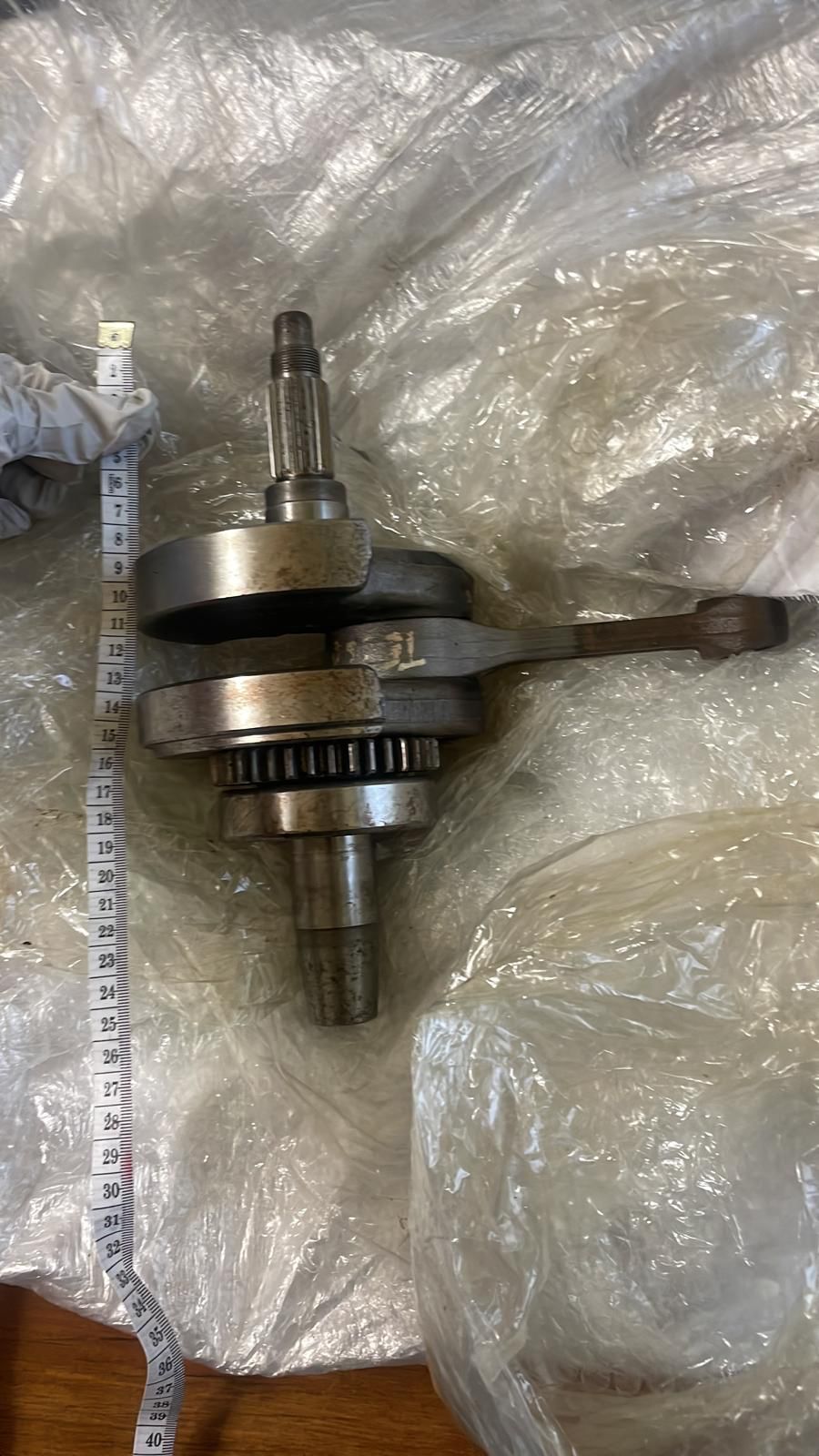

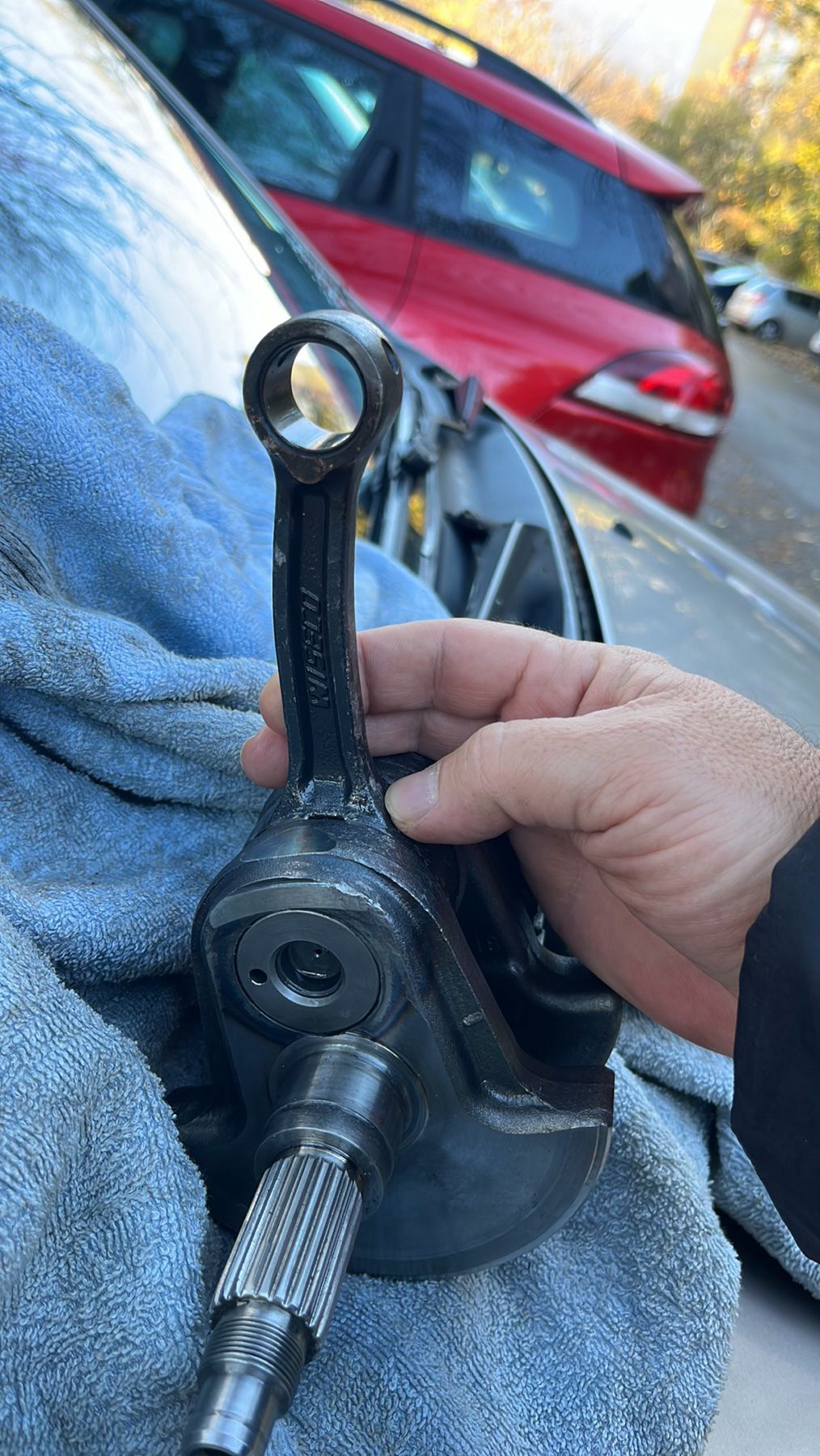

נרכש באר"הב גל ארכובה משומש ללא חופשים כלל.
קובץ מצורף 145468קובץ מצורף 145469

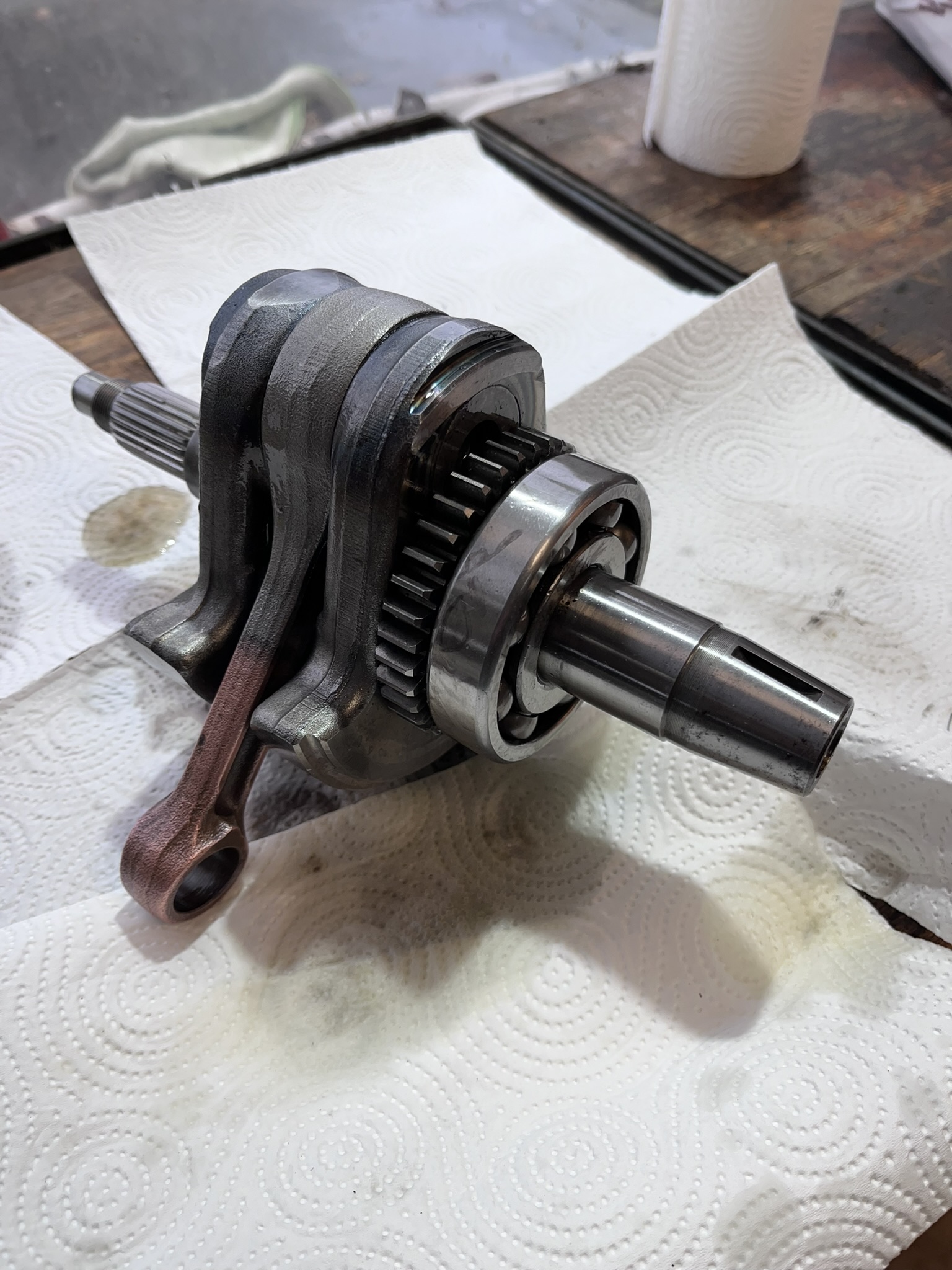

קיבל ניקוי וחליצה של מייסב
קובץ מצורף 145470קובץ מצורף 145471

- - - Updated - - -

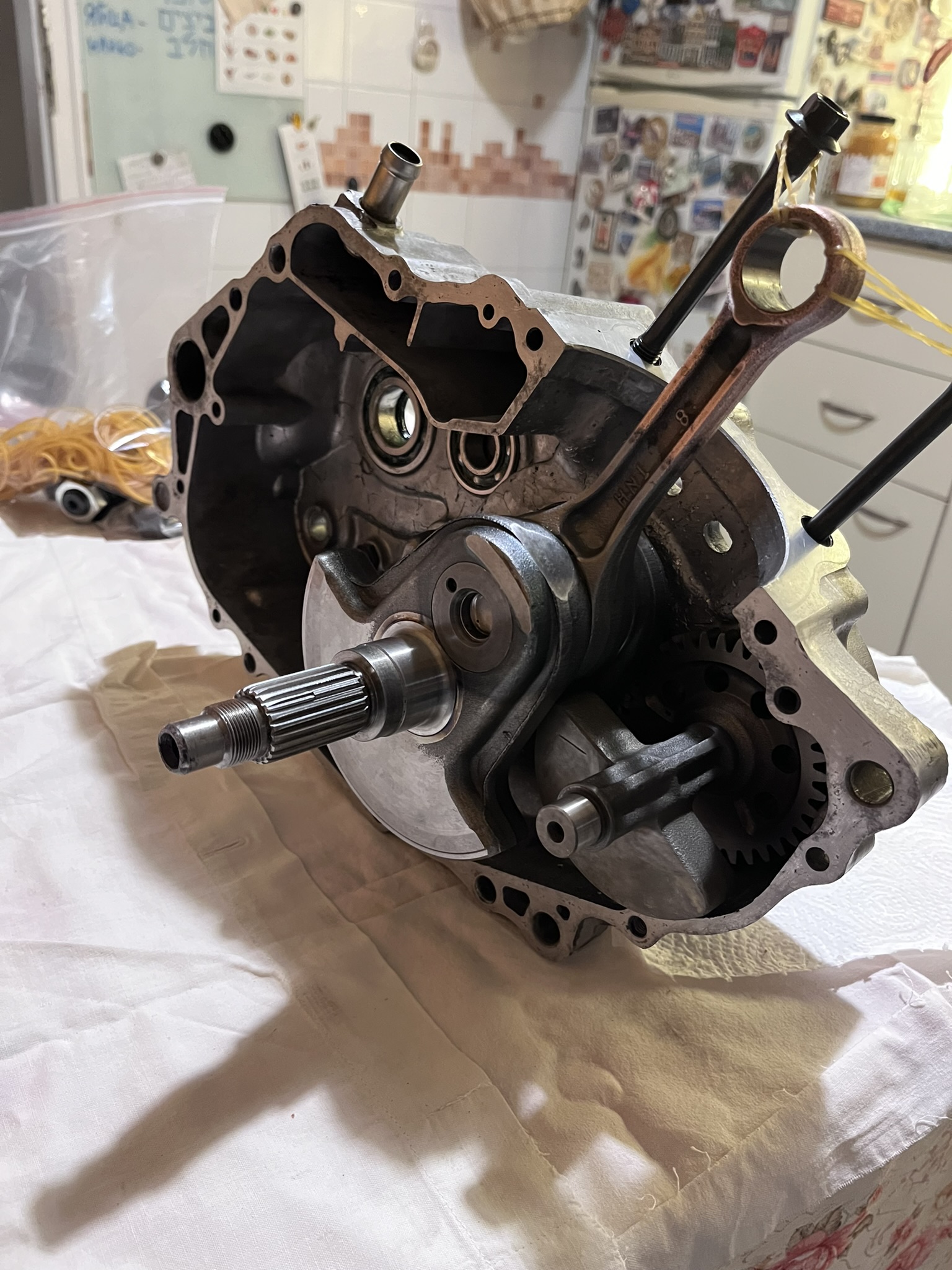

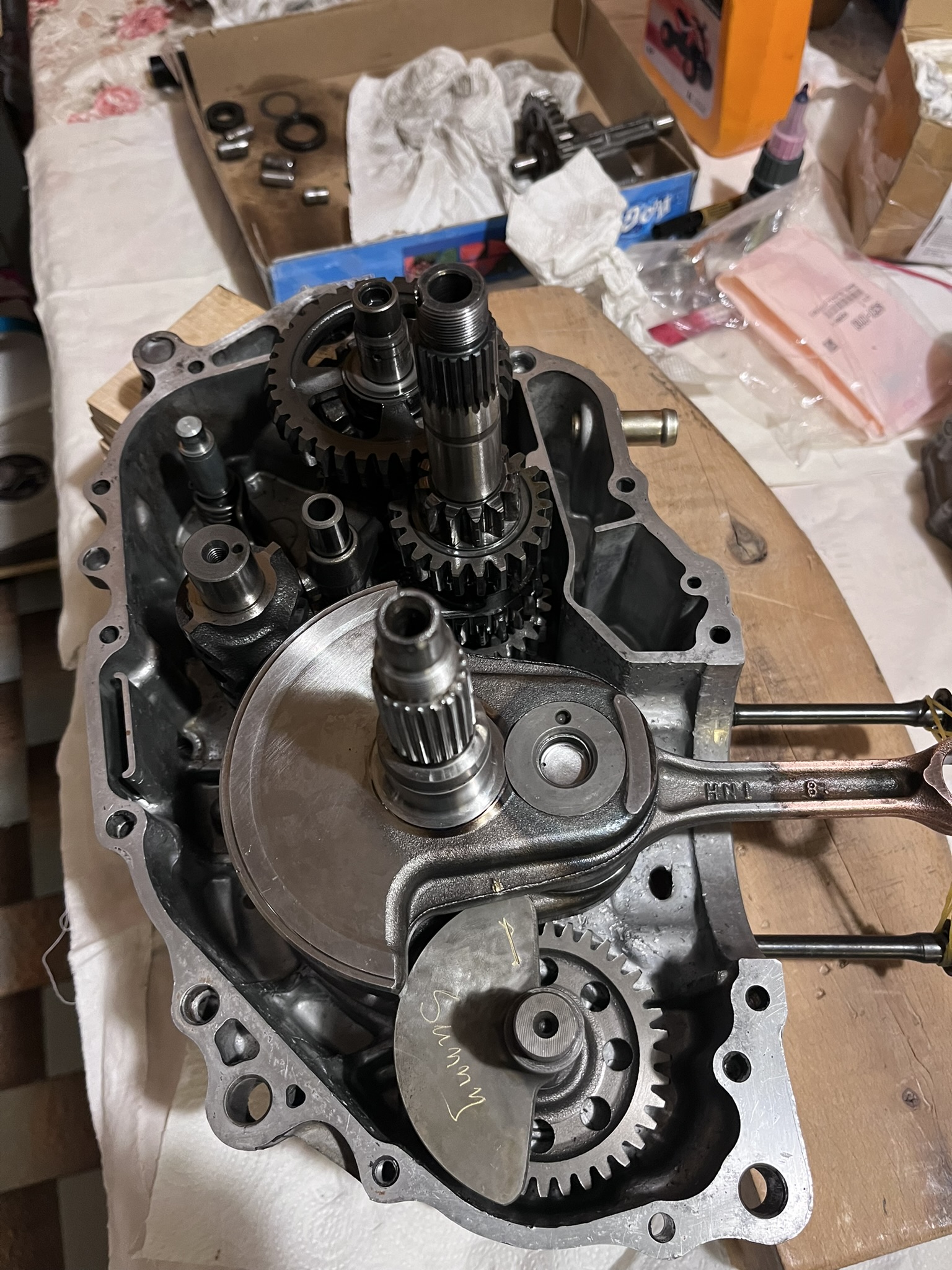

לאחר מכן הכנסת גל ארכובה כולל גלגל שיניים מאזן.
קובץ מצורף 145472קובץ מצורף 145473קובץ מצורף 145474

ברוך הבא לפורום ותודה על השיתוף!

ניכר שיש לך יכולת טכנית ואינך חושש ללכלך את הידיים.

ציטוט:

---

נכתב במקור על ידי erezgur

ברוך הבא לפורום ותודה על השיתוף!

ניכר שיש לך יכולת טכנית ואינך חושש ללכלך את הידיים.

---

תודה, ממש לא.

- - - Updated - - -

נוקו שומנו כל גלגלי השיניים של הגיר והוחזרו למקומם.
קובץ מצורף 145475קובץ מצורף 145476

- - - Updated - - -

וכמובן, החצי השני שלי שסוגר מנוע במטבח.
קובץ מצורף 145477קובץ מצורף 145478

תודה על השיתוף. יש לך אשת חיל.
מה היה מצב מיסבי גל הזיזים? המשטחים בראש שגל הזיזים מסתובב בתוכם. הם בד"כ הראשונים להיפגע משימון לקוי.

כלי שאני ממש הייתה שמח להחזיק לצד ה 300ex שלי.
הייתי שמח לשמוע על הכלי ואיך התגלגל אליך.
שנתון, תמונות וכו׳…

לפי המצב של הבוכנה יש מצב שהראש עצמו חטף טראומה. תבדוק אותו היטב.

ואם המנוע פתוח תבדוק את משאבת השמן, תחליף דסקיות קלאץ.

Sent from my iPhone using Tapatalk Pro

ציטוט:

---

נכתב במקור על ידי חנן-ג'יפולוג

תודה על השיתוף. יש לך אשת חיל.
מה היה מצב מיסבי גל הזיזים? המשטחים בראש שגל הזיזים מסתובב בתוכם. הם בד"כ הראשונים להיפגע משימון לקוי.

---

אכן צדקת, גם הם החלפו לחדשים.

- - - Updated - - -

ציטוט:

---

נכתב במקור על ידי boaz avrahami

כלי שאני ממש הייתה שמח להחזיק לצד ה 300ex שלי.
הייתי שמח לשמוע על הכלי ואיך התגלגל אליך.
שנתון, תמונות וכו׳…

לפי המצב של הבוכנה יש מצב שהראש עצמו חטף טראומה. תבדוק אותו היטב.

ואם המנוע פתוח תבדוק את משאבת השמן, תחליף דסקיות קלאץ.

Sent from my iPhone using Tapatalk Pro

---

משאבת השמן נבדקה, אין שאריות נסורת ברזל והיא מתפקדת כראוי, דסקיות הקלאץ במצב מצויין לא היה צורך להחליף.

- - - Updated - - -

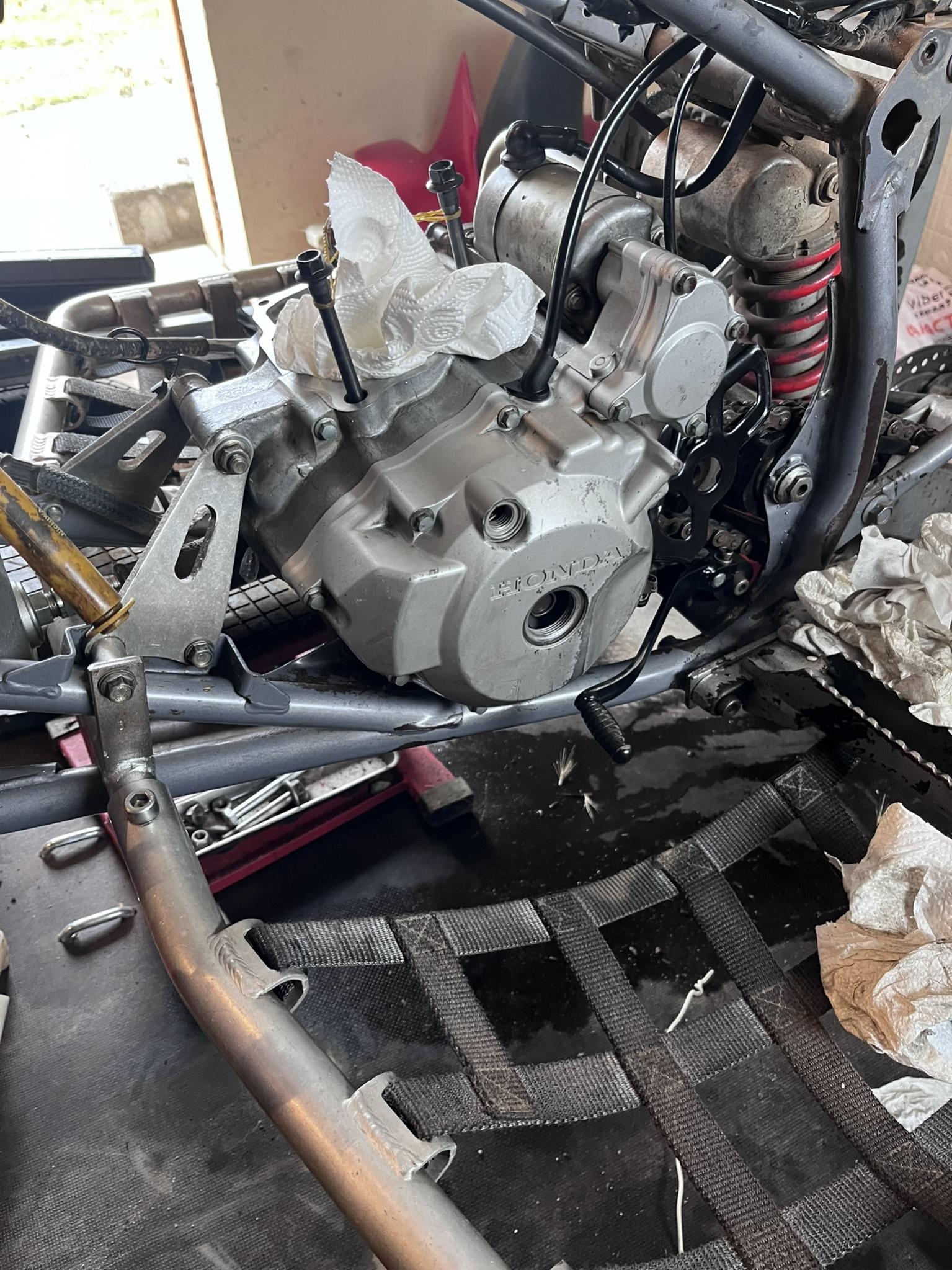

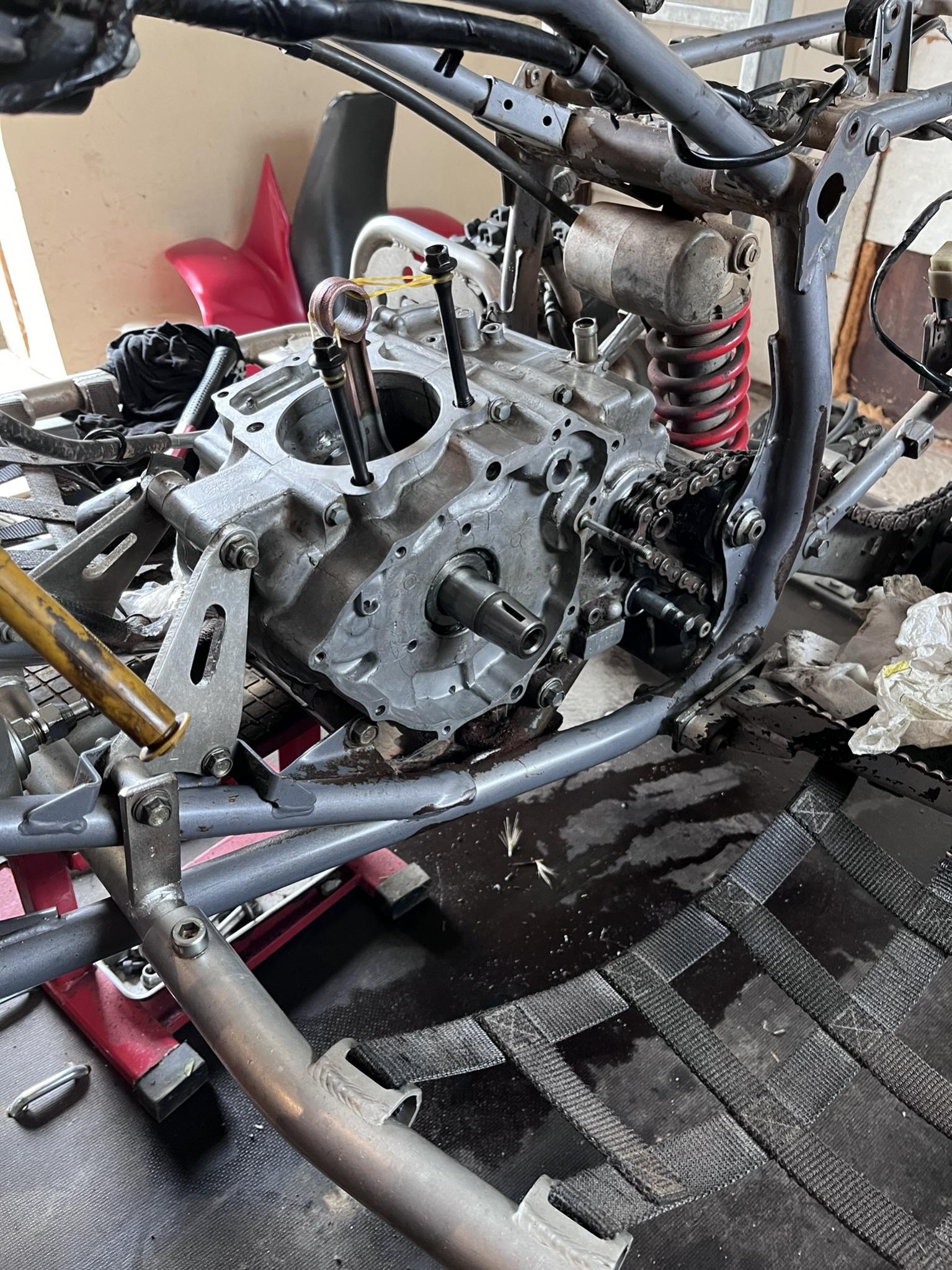

המנוע חוזר למקומו הטבעי או לפחות חצי ממנו כרגע.
קובץ מצורף 145479קובץ מצורף 145480קובץ מצורף 145481

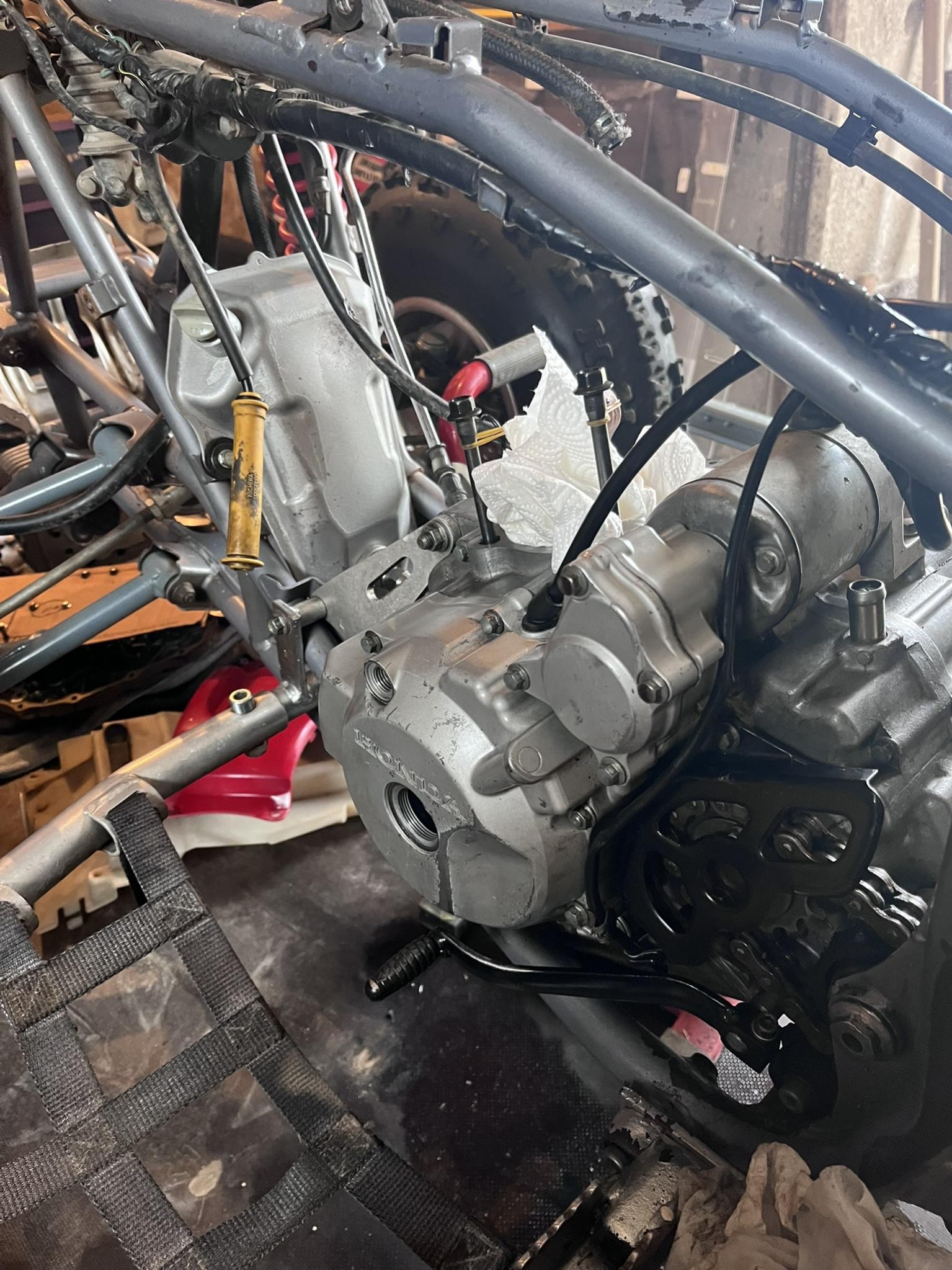

הוחזר למקומו מגנטו נקי, גלגש מגן מנוע וכו
אטם צד כיסוי מגנטו חדש ומגורז.

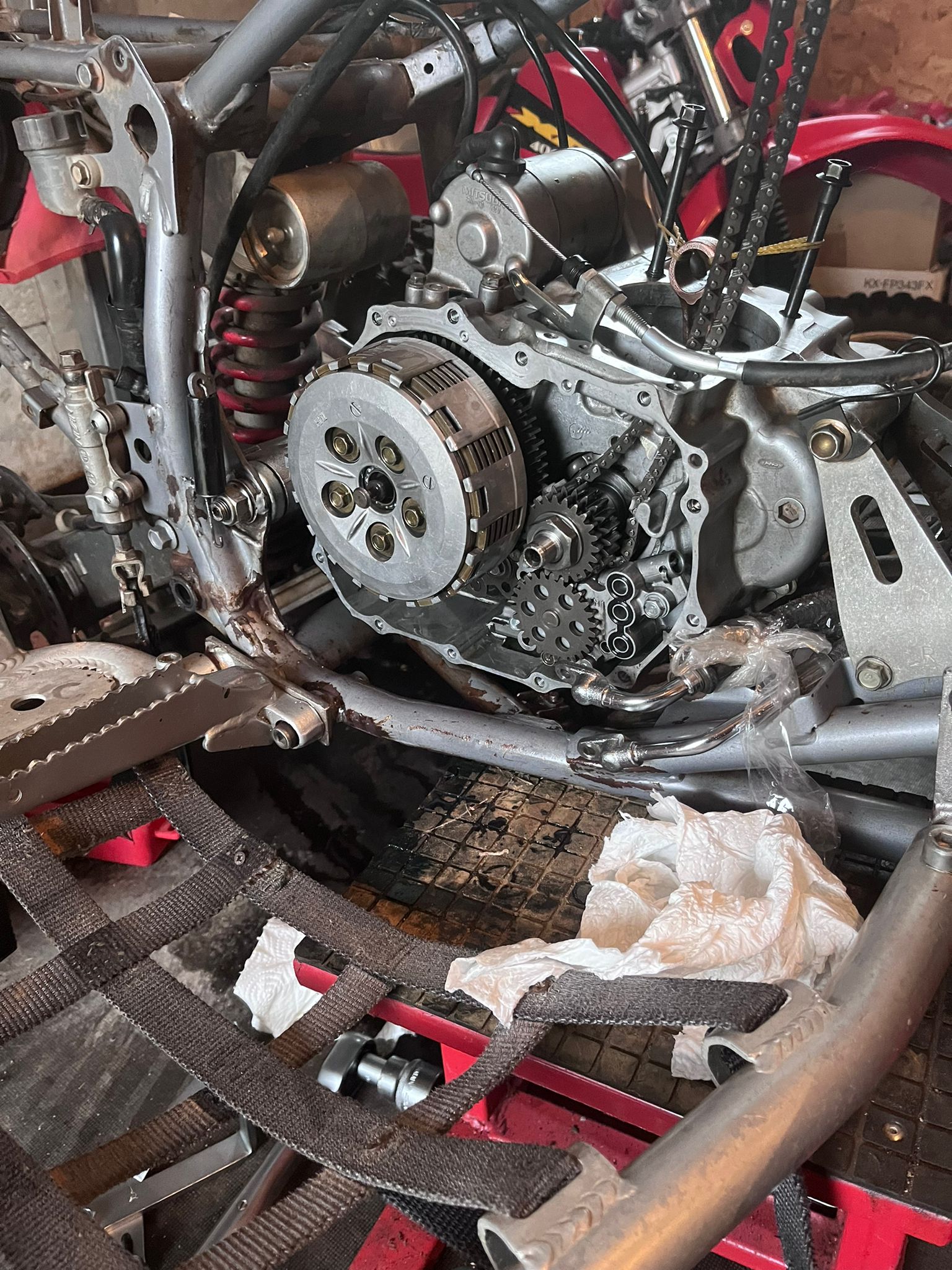

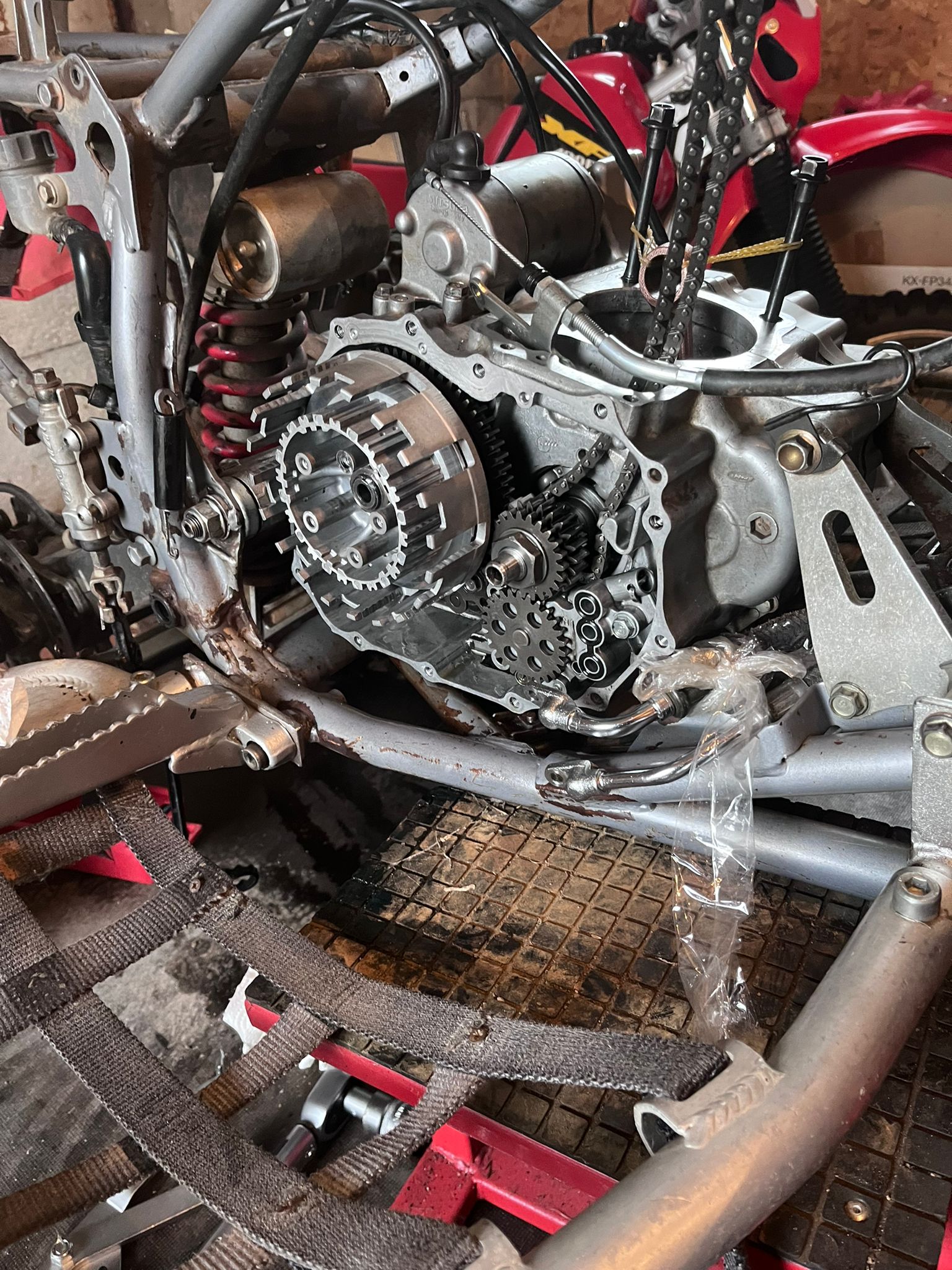

מעבר לצד המצמד.

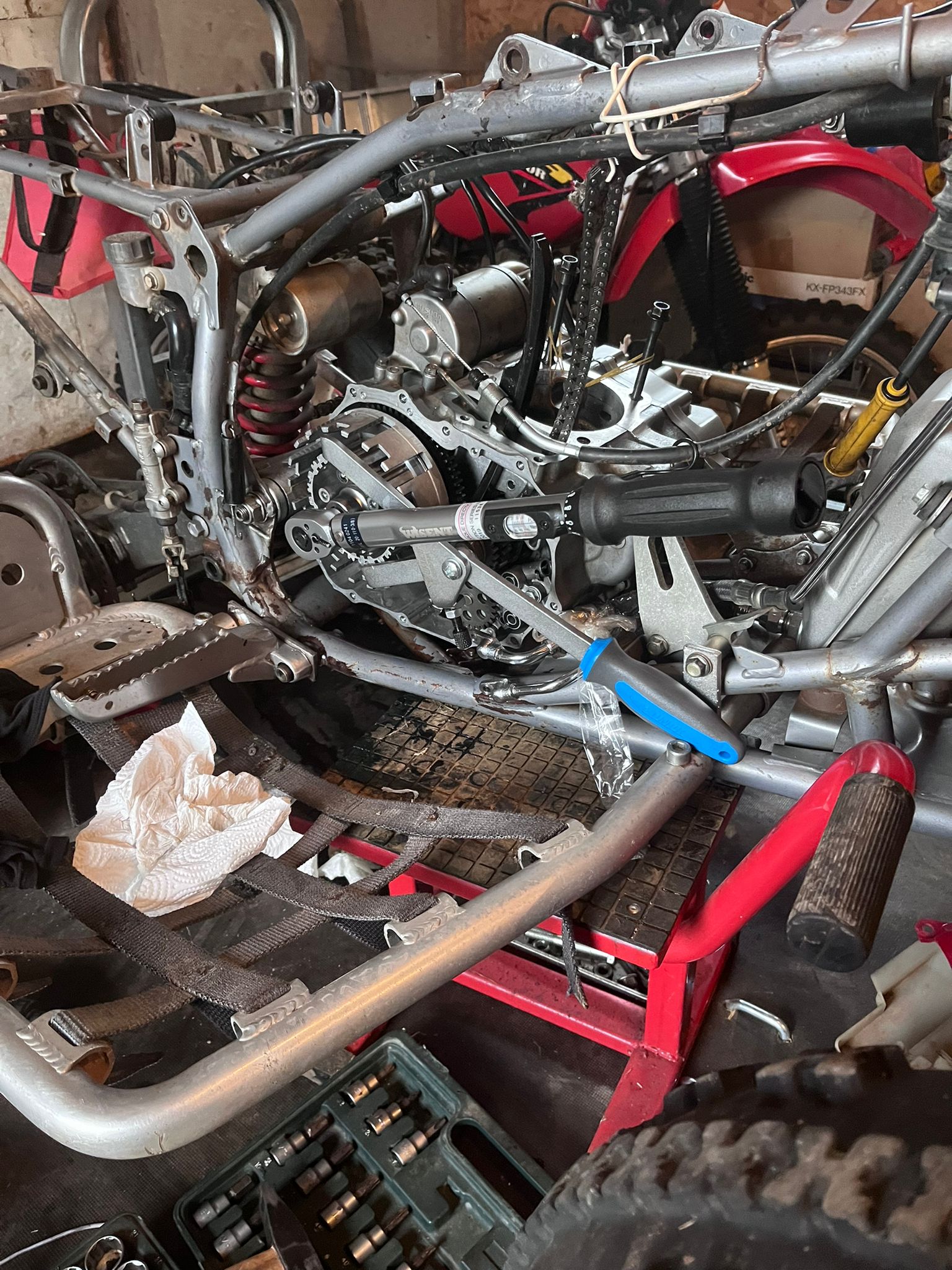

הוחזרו למקומם כל החמוצים, נסגרו אם מפתח מומנט, והמצמד קיבל נקישת סגירת בורג לנעילה.
קובץ מצורף 145482קובץ מצורף 145483קובץ מצורף 145484קובץ מצורף 145485

ציטוט:

---

נכתב במקור על ידי boaz avrahami

כלי שאני ממש הייתה שמח להחזיק לצד ה 300ex שלי.
הייתי שמח לשמוע על הכלי ואיך התגלגל אליך.
שנתון, תמונות וכו׳…

לפי המצב של הבוכנה יש מצב שהראש עצמו חטף טראומה. תבדוק אותו היטב.

ואם המנוע פתוח תבדוק את משאבת השמן, תחליף דסקיות קלאץ.

Sent from my iPhone using Tapatalk Pro

---

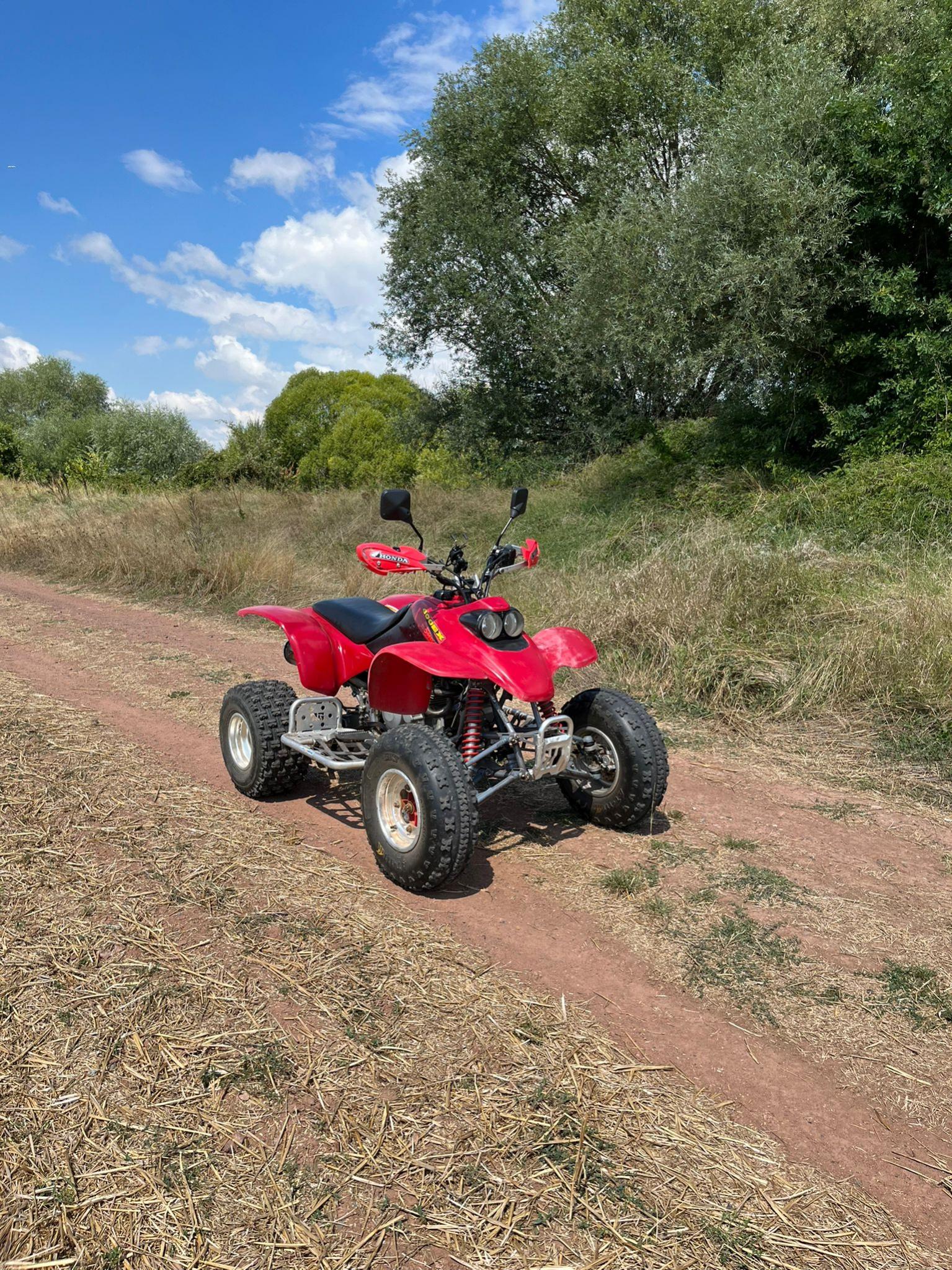

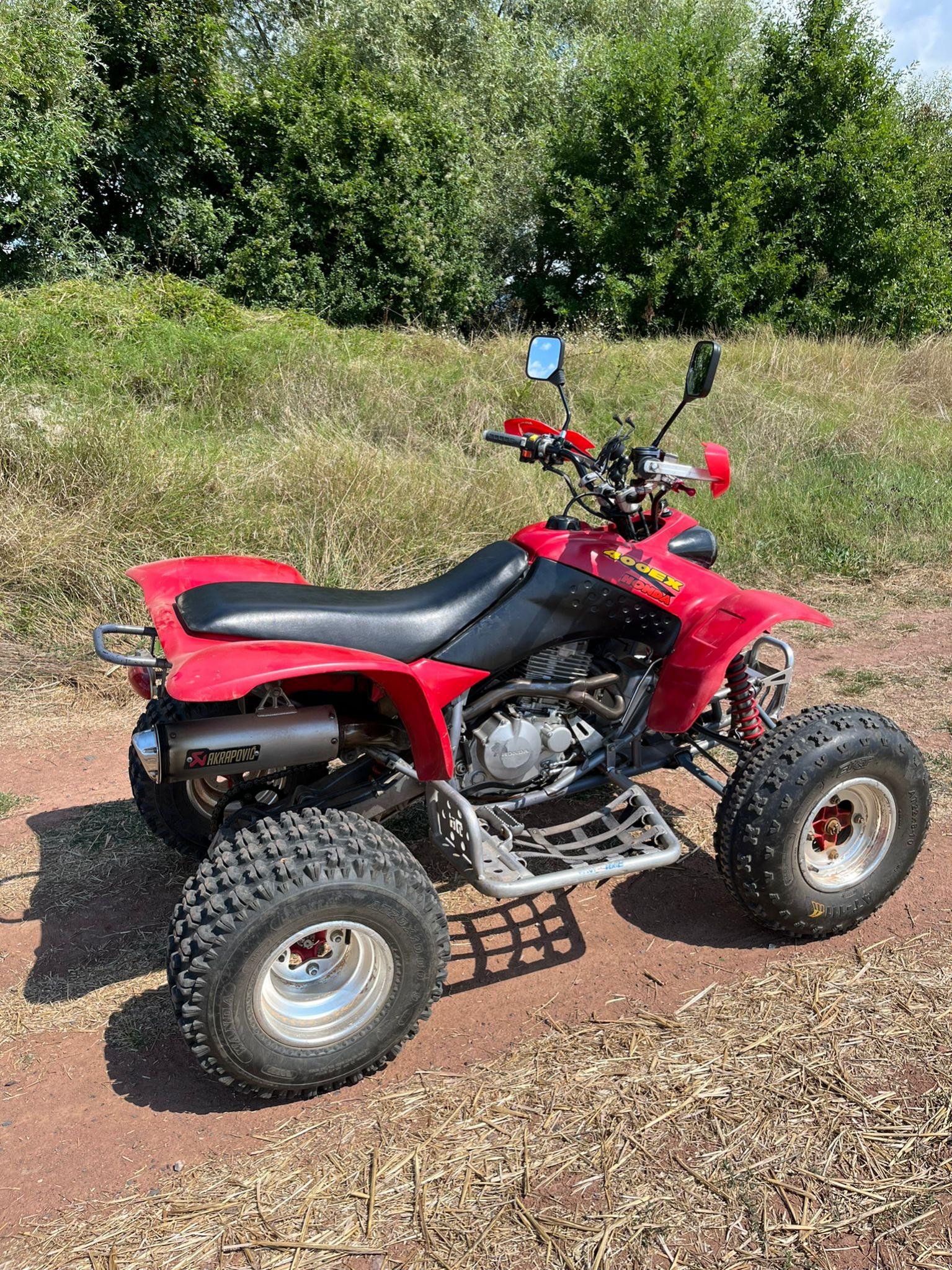

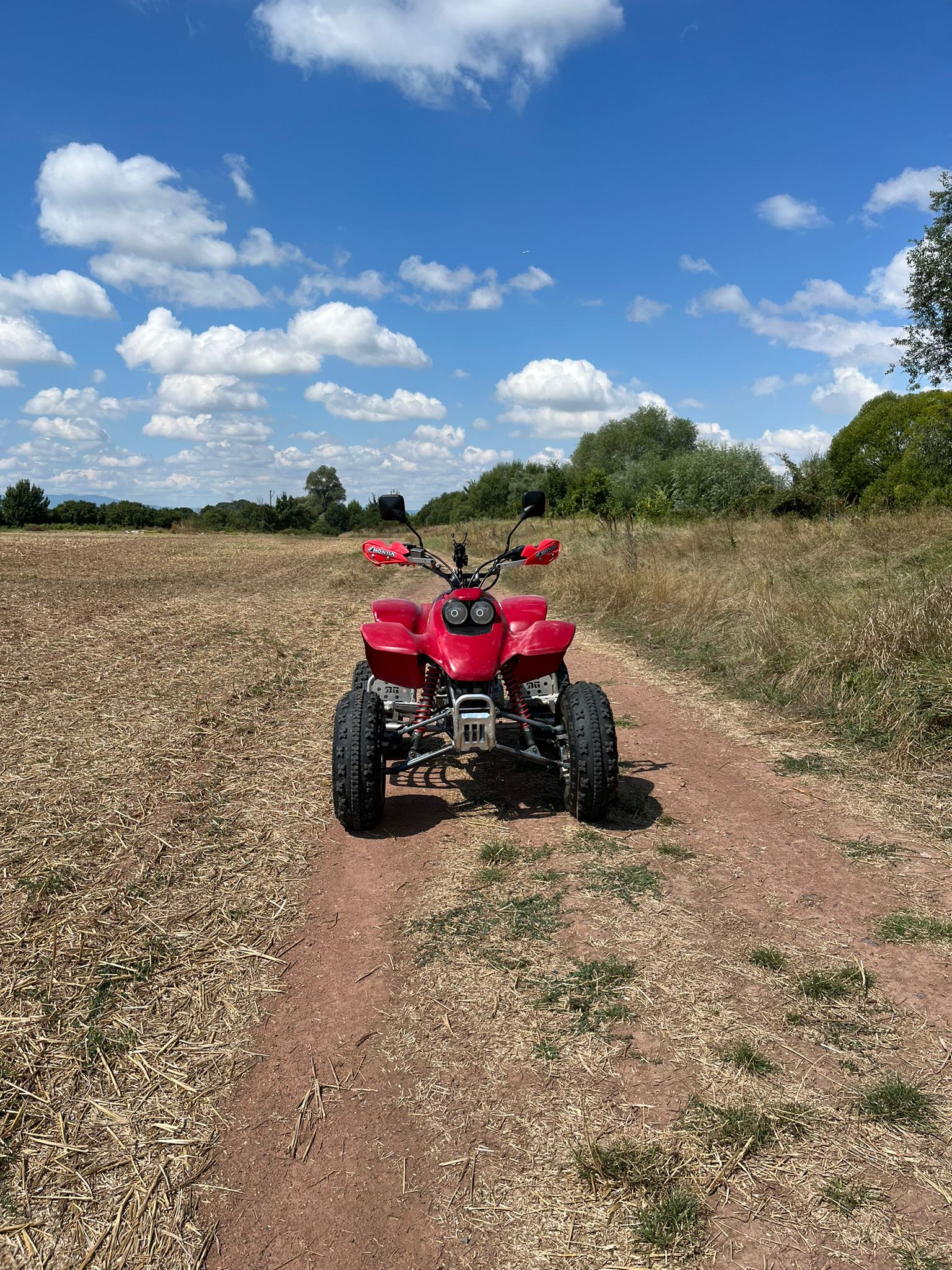

הכלי הינו שנת 2003 אני גר במזרח אירופה, כלי מומלץ בחום, הגברת רוכבת עליו כבר כמעט שנתיים, כלי חזק ועמיד ברמות אחרות, זה פשוט עבר התעללות לא ראויה, אבל שתי ידים אוהבות יכולות לעשות פלאים.
קובץ מצורף 145486קובץ מצורף 145489קובץ מצורף 145487קובץ מצורף 145488קובץ מצורף 145490

רציתי לציין כי הכלי הגיע אלינו כשהוא לאחר שמנוע נעצר, הוא כבר נסע הרבה מאז לאחר התיקון הראשוני שעשיתי לו.
פתיחת מנוע תחתון היה ביצוע יזום שלי בגלל רעש מתכתי מציק ממנוע תחתון לשם כך נפתח כרגע המנוע.

והמוצר המוגמר…
