תמונה של מיקומי פיוזים?

אהלן
למישהו יש תמונה של הפיוזים ועל איזה רכיבים שולט כל פיוז?

רגיל שיש שרטוט בצד הפנימי של מכסה בית הפיוזים,
אז בדאסטר אין.

גם של הפיוזים שבתא המנוע.

תודה רבה!

https://fuseandrelay.com/renault/duster.html

תודה רבה יובב!

דרך אגב מחכה שיתפנה לי זמן לנקות את הEGR לפי ההסבר שלך.
ברכב נחנק מאוד בעליות, מזכיר מאוד בעיית טורבו אבל לפי המכונאים
שאני סומך עליהם (יבגני וולדימיר ממוסך אוטומוטורס ליד איקאה בית שמש)
סיוכוי גבוה שזה EGR סתום.

ציטוט:

---

נכתב במקור על ידי שעיר בגב"ב

הרכב נחנק מאוד בעליות, מזכיר מאוד בעיית טורבו

---

דאסטר דיזל נחנק בעליות יכול להיות גם אינדיקטור לאינטרקולר שמתחיל לדלוף לפי הנסיון בקבוצות.
נסה לבדוק את האינטרקולר ע"י התזה של תרסיס קרבורטורים באזור שלו בזמן שהרכב מונע ותקשיב אם הסל"ד "רוקד" - אם כן, צריך להחליף.

אינטרקולר החלפתי לפני פחות מחצי שנה.

אצלי זה כמו דגם 2016 כמו בתמונה של נתן שהגיב לך על הניקוי EGR
אז מבין שצריך לפרק הרבה פחות צינורות.

אפרופו פיוזים, בדיוק מתקין וולטמטר שמתכנן למקם בתא העליון זה שמעל הרדיו ולא מוצא מינוס נורמאלי איפה שהוא באזור הדשבורד.
חיפשתי טוב ולא מצאתי כלום חוץ מהמינוס שבתיבת הפיוזים שליד ההגה (לא נוח לי).
משהו נגיש, לא בא לי לפרק יותר מדי.
המלצות?

בלי להכיר את הרכב הספציפי בדרך כלל מאחורי הרדיו יש ברגי עיגונים של הדשבורד למרכב.

אסף.

תודה אסף
בודק...

ועוד שאלה.
חשמל זה נקודת התורפה שלי, צריך להתחזק בזה.

עד שיגיעו הfuse taps מאמזון הלכתי על משהו זמני.
האם סביר בתור זמני:

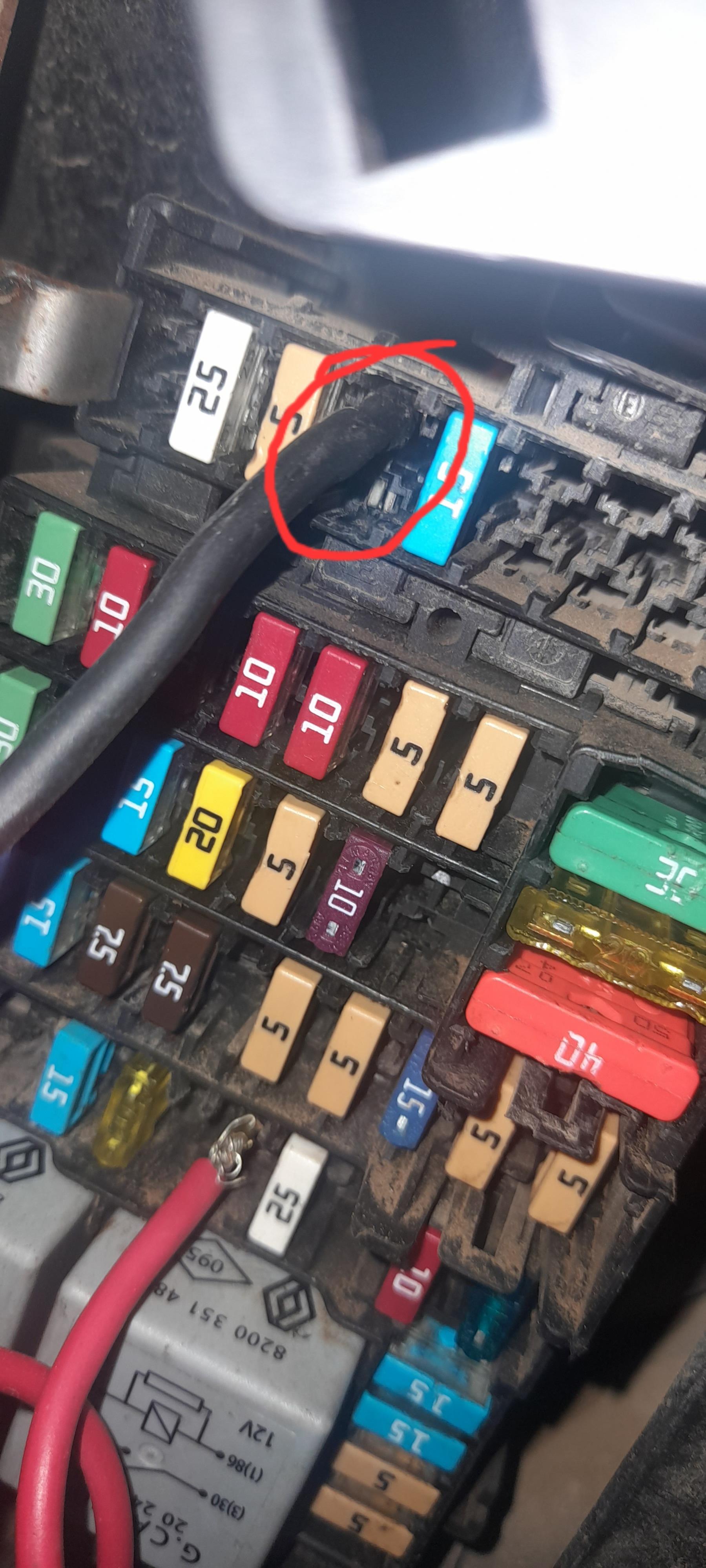

התחברתי בלי פיוז למיקום שלפי הדיאגרמה מיקום רזרבי
לאקססוריז. כמובן בדקתי שמקבל חשמל רק עם סוויץ
קובץ מצורף 146435

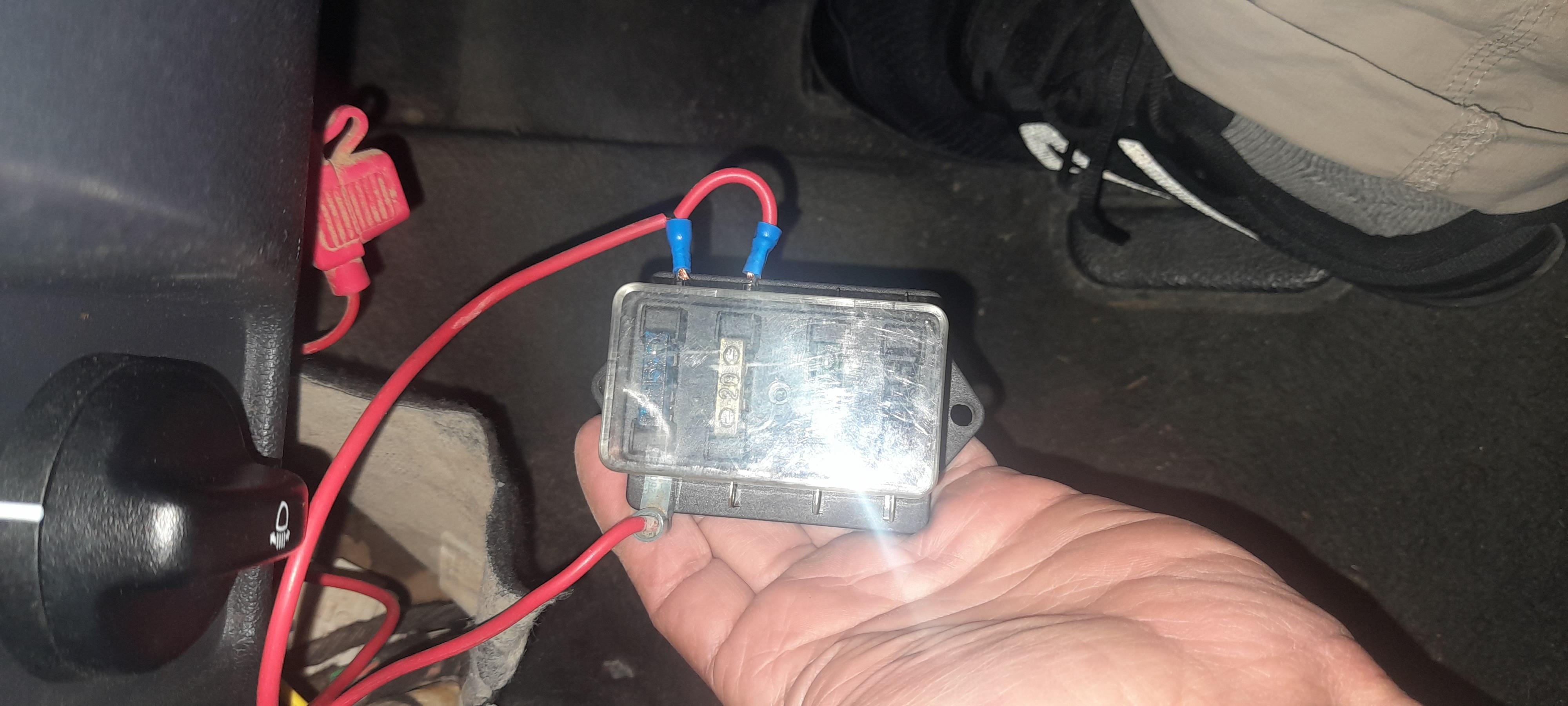

ומשם דרך קופסת פיוזים חיצונית דרך פיוז 10A
קובץ מצורף 146436
ומהפיוז לוולטמטר.

סביר?

ממש לא סביר.
מניח שצריכה של מד מתח היא אפסית ולכן לא יקרה כאן כלום, אבל חיבורים כאלו הם בדיוק מה שמתיך תיבות ושורף רכבים.

בנוסף,
מד מתח שמתחבר על מינוס (וגםפלוס) ששותף לעוד צרכנים, נוטה לזייף. וגם בדי הרבה.

להתחבר ישירות למצבר?

אז עשיתי קצת שיעורי בית והחלטתי להתחבר לשקע המצת
שליד ידית ההילוכים.

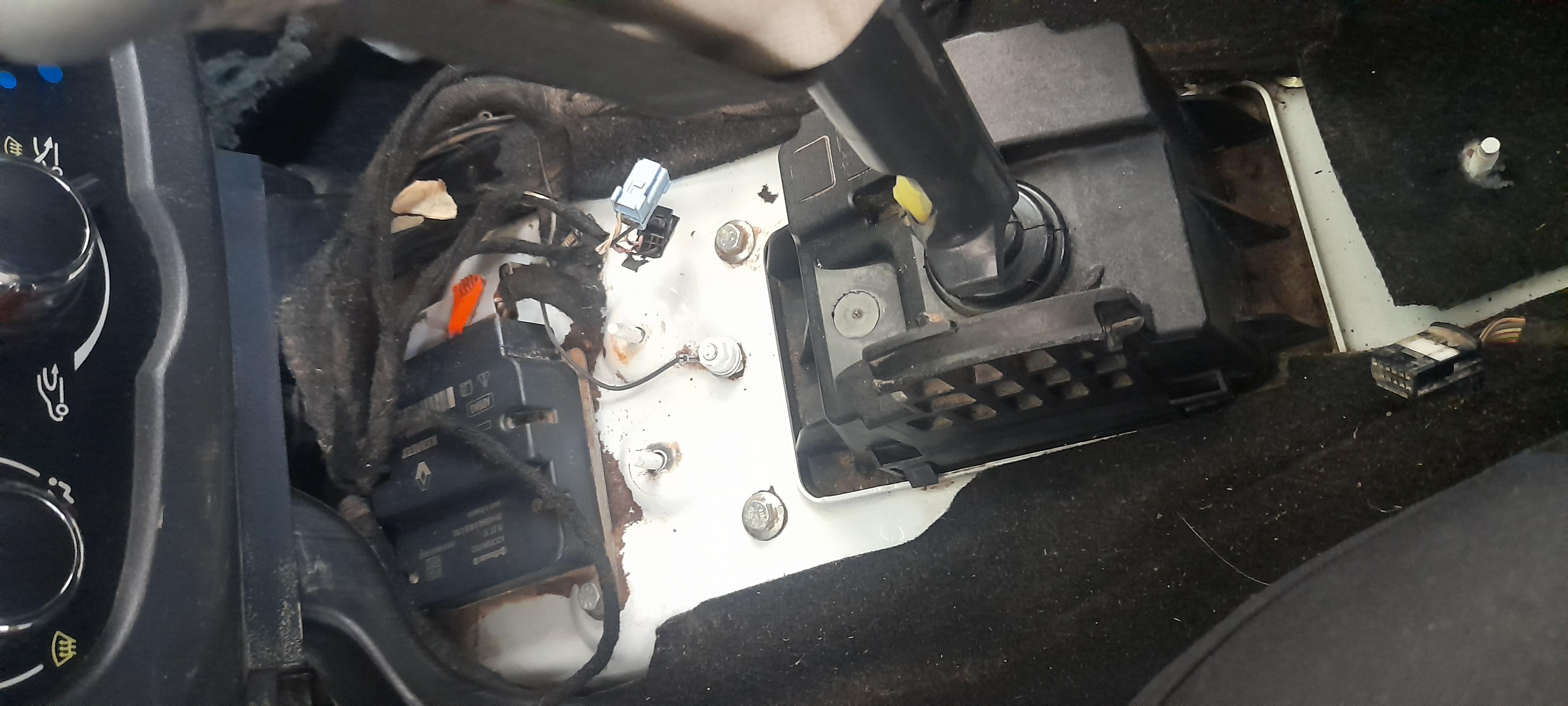

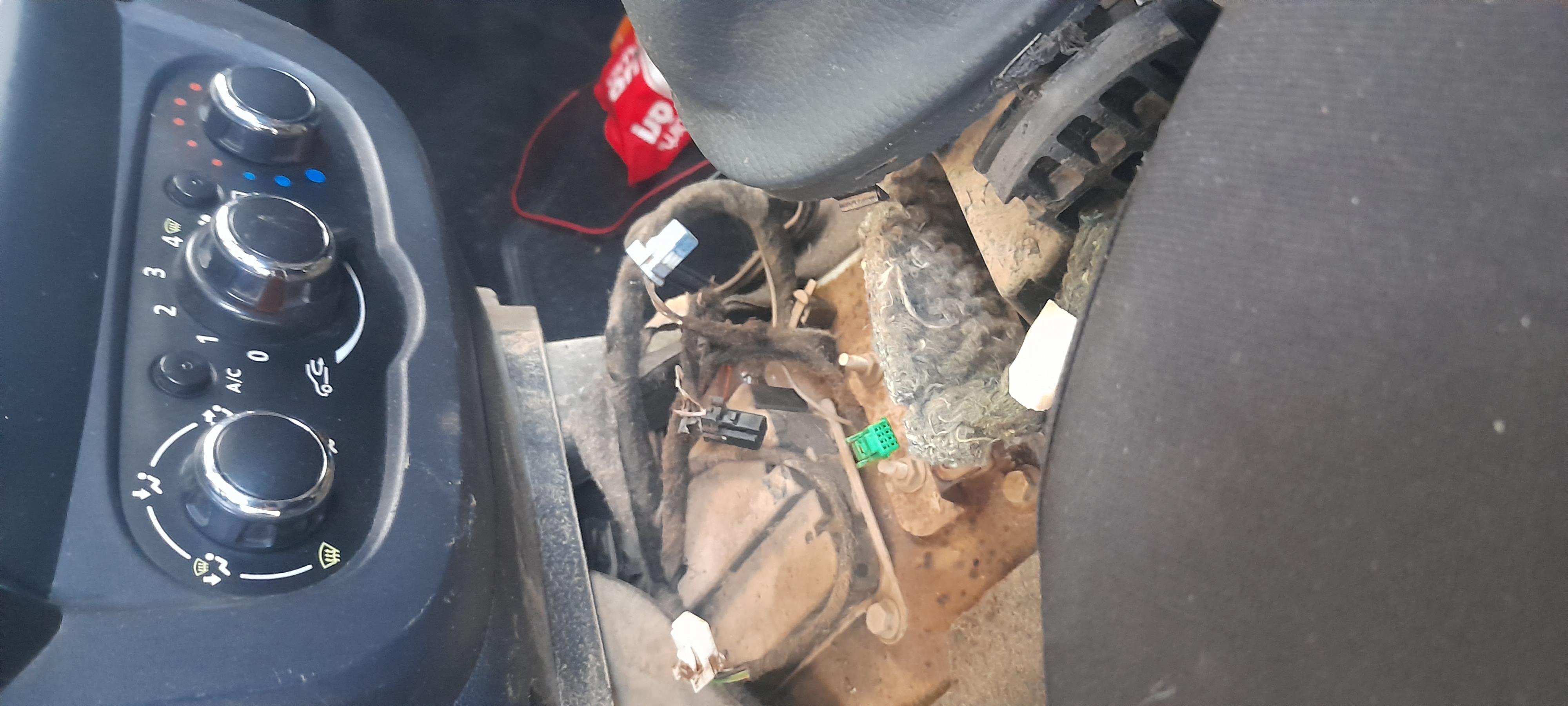

הקונסולה בחוץ ומקבלים הצצה לג'יפה שהצטברה
שם לאורך השנים.
קובץ מצורף 146466

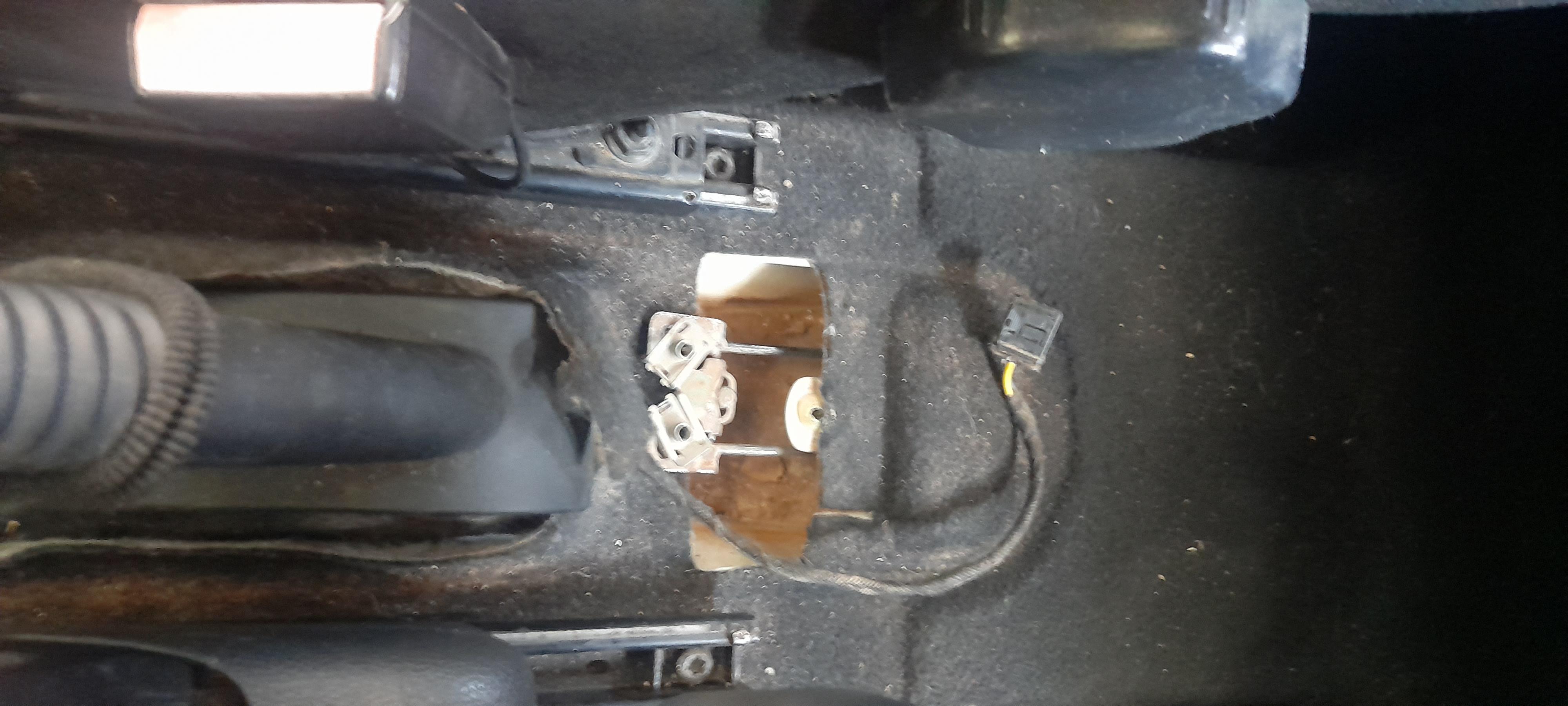

ומאחר ואני חולה נפש שחייב שכל חלק שיורד חוזר אחרי נקיון:
קובץ מצורף 146467קובץ מצורף 146468

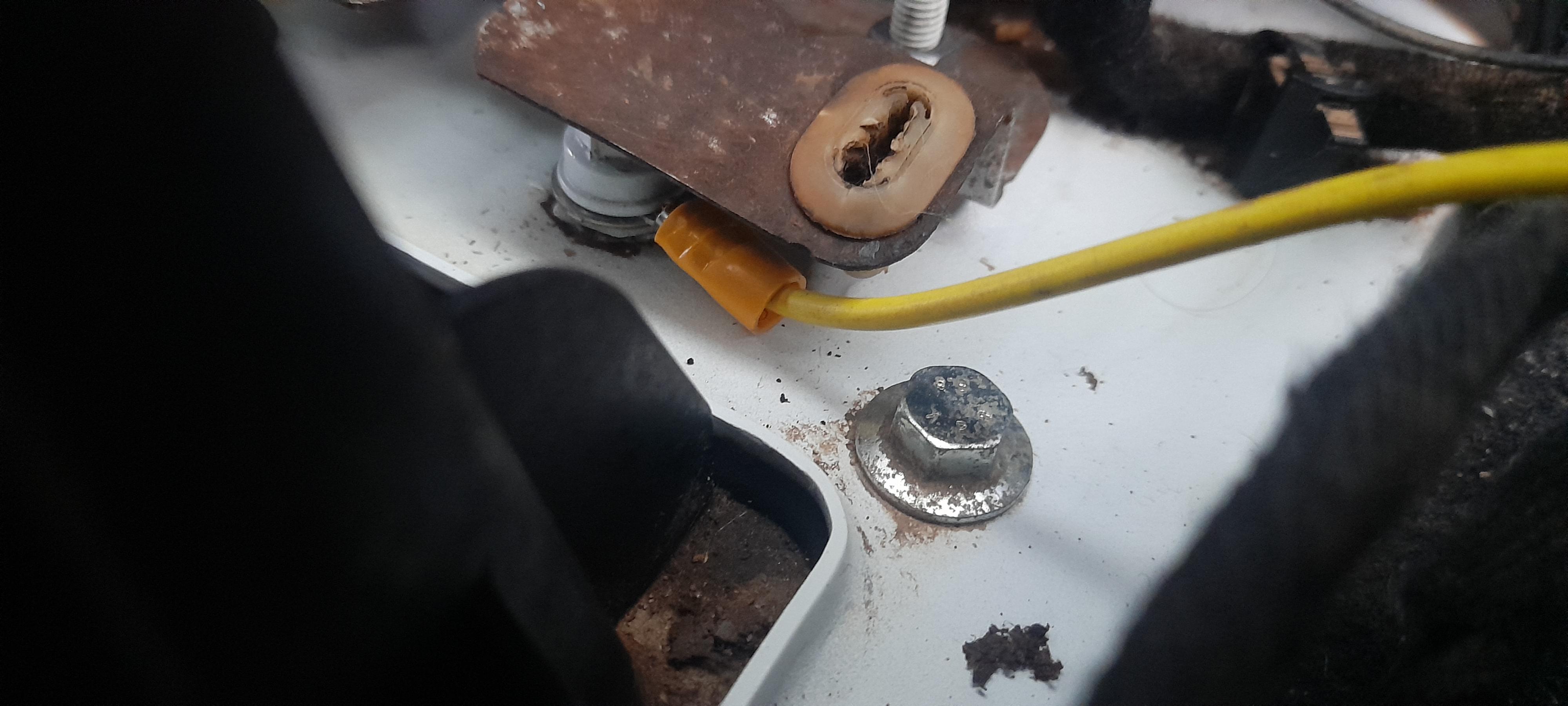

מינוס נחמד
קובץ מצורף 146470

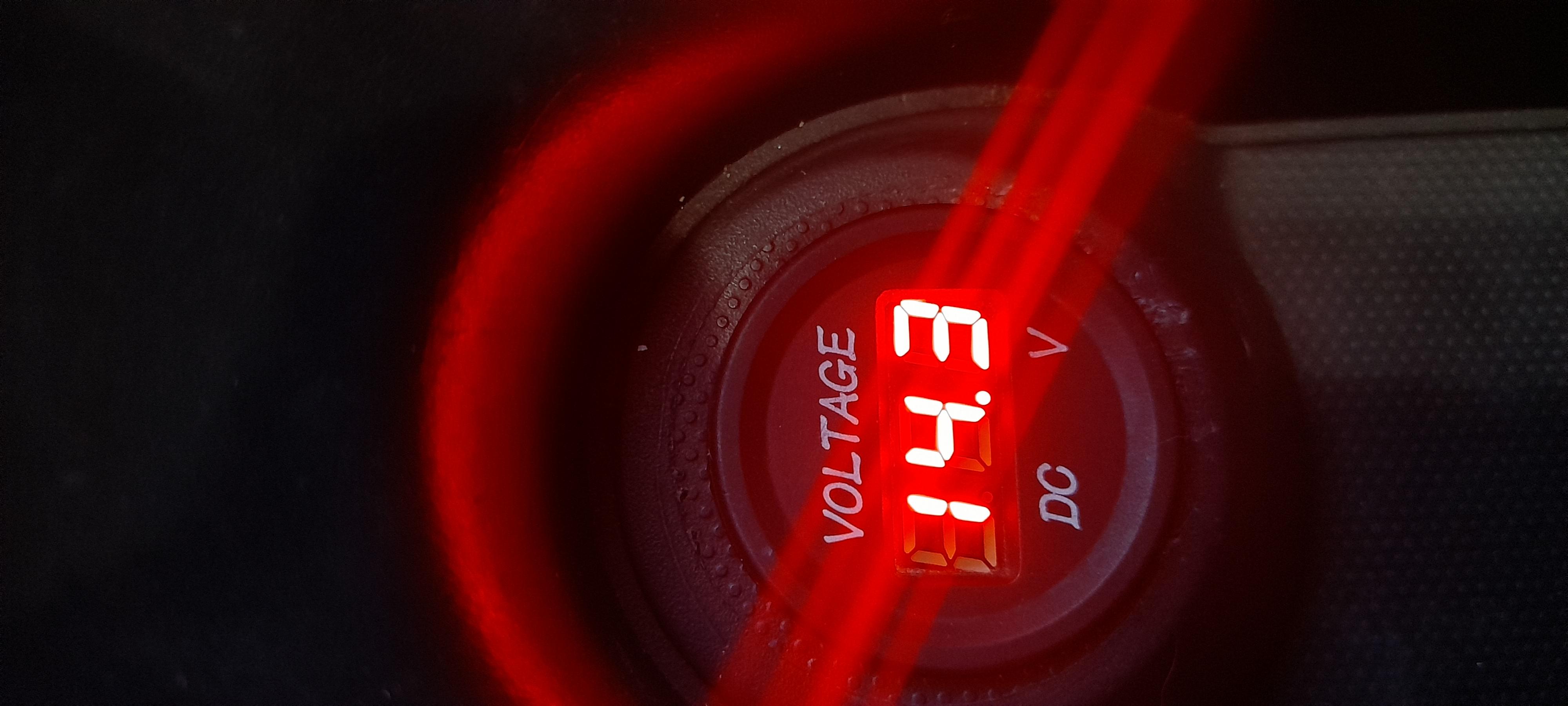

מד המתח נכנס בינתיים למקום של פקד המראות שגם ככה לא עובד
(בטיפול):
קובץ מצורף 146471קובץ מצורף 146472

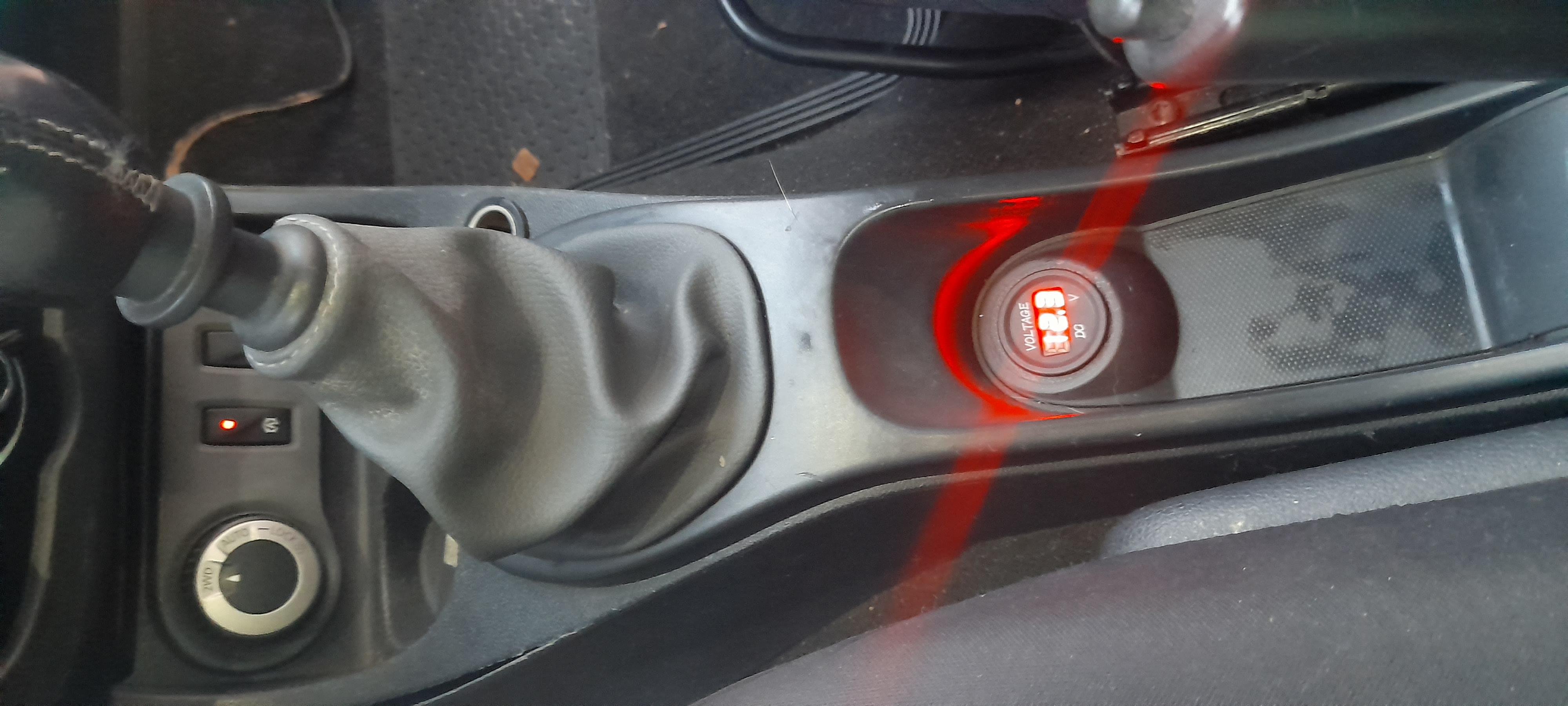

זהו, נקי ומסודר.

התחליף מקסטראק שהיה לי, היה מחובר לפלוס מינוס של השקע 12 האחורי. מתחת לפלסטיק הזה שפרקת.

לא היתה בעיה. 25. ואט.

מעבר לזה למצלמת חלון שעובדת גם בזמן חניה. לקחתי מינוס מהגוף של המולטימדיה.
