משחזת שולחן, עזרה חיבור מחדש של המפסק

המשחזת לא עבדה , פירקתי , על פניו נראה לי או קבל או מפסק ,
בדקתי את המפסק עם מד מתח והוא תקין .

לא זוכר מה היה מחובר למה ,

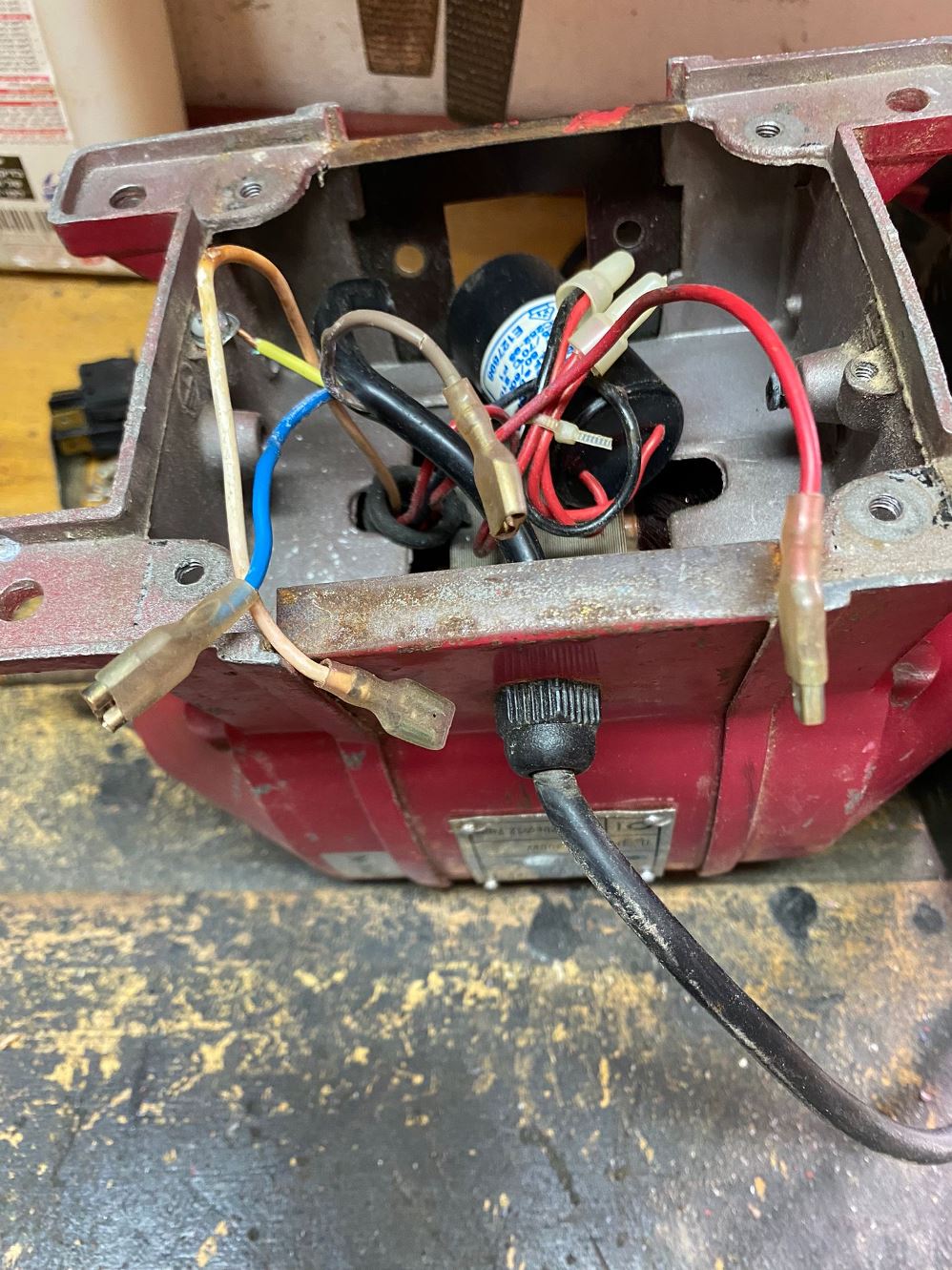

קובץ מצורף 146814קובץ מצורף 146815

הכחול והחום, שיוצאים מהכבל הזנה השחור, מתחברים אחד ליד השני לשתי הרגלים הקרובות בצילום.
שתי הסופיות האחרות (אדום , ואפור \ בהיר ,לא ברור) לשתי הרגלים הרחוקות ( הסדר לא חשוב).
תצלם עוד כמה תמונות אז יהיה יותר בטוח.

ציטוט:

---

נכתב במקור על ידי zivo

הכחול והחום, שיוצאים מהכבל הזנה השחור, מתחברים אחד ליד השני לשתי הרגלים הקרובות בצילום.
שתי הסופיות האחרות (אדום , ואפור \ בהיר ,לא ברור) לשתי הרגלים הרחוקות ( הסדר לא חשוב).
תצלם עוד כמה תמונות אז יהיה יותר בטוח.

---

עוד תמונות , רשמתי צבעים באלה שלא ברור
קובץ מצורף 146822קובץ מצורף 146823קובץ מצורף 146824קובץ מצורף 146825

במרכז התמונה יש כבל שחור, יוצאים ממנו שלושה חוטים, מה הצבעים שלהם ?
אתה יכול לצלם כך שיראו את החוטים ברור ( שיהיה ברור מה יוצא מהכבל ומה מגיע מתוך המכונה)?

קובץ מצורף 146832

מהשחור יוצאים כחול, חום , לבן וצהוב (הארכה)
האדום יוצא מתוך המכונה .

לא ברור.
כבל 4 גידים, שאחד מהם הארכה? מוזר.
מאיפה מגיע הכבל השחור?

זיו, בתמונה הראשונה זה ברור יותר מה הולך לאן.
https://uploads.tapatalk-cdn.com/202...fa7576ed1b.jpg

רונן תבדוק לפני חיבור המתג, האם יש רציפות בין הדקי המנוע לגוף המכשיר, זה יעיד על תקלה =פריצת הבידוד, אמנם בודקים את זה עם מגר אבל מניח שאין לך.

תבדוק עם רב מודד במצב רציפות עם צפצוף איזה זוג מגעים ממותגים אחד לשני בשינוי מצב של המתג (ככל הנראה כמו שזיו כתב, אבל ככה גם תבין את זה בעצמך)
ואז בכל זוג קטבים כזה מתחבר לאחד מהם גיד מהכבל הזנה השחור ולשני גיד שמגיע מהמנוע.
וגם לצמד מגעים השני, אחד מההזנה ואחד למנוע.


הדגשתי כאן את החוטים כמו שאני מבין מהתמונה הראשונה https://uploads.tapatalk-cdn.com/202...ff8b6735a8.jpg

תודה , אנסה לבדוק.

מוטי,
המתגים האלו תמיד עובדים על ציר האורך ( התנועה של המפסק) עם זה אין לי בעיה.
בתשובה הראשונה חשבתי כמוך, ולכן גם עניתי בבטחון.
בתשובה האחרונה, רונן קצת בלבל אותי.
צריך לוודא שהמיפוי חוטים שלך נכון.

לגבי המתג אני לגמרי מסכים, אבל ככה רונן ילמד לבדוק ולא לזכור או להתבלבל.


Sent from my SM-N986B using Tapatalk

קובץ מצורף 146837
קובץ מצורף 146838

צילמתי שוב , היתה טעות מקודם

האדום והלבן מגיעים מהמנוע.

אז איך מחברים למפסק ?

קובץ מצורף 146839

בדיוק איך שכתבתי בהודעה הראשונה של ( השניה בשרשור)

ציטוט:

---

נכתב במקור על ידי zivo

בדיוק איך שכתבתי בהודעה הראשונה של ( השניה בשרשור)

---

מחובר , יש זרם בחום ובאדום.
לא עובד.
יכול להיות הקבל ?
איפה קונים קבל ? אולי בציוד למזגנים?

1 - אני חושב שאתה מתכוון שיש מתח ולא זרם.
אני מעיר את זה כי זה חשוב.
אם יש זרם, זה אומר שהמעגל נסגר.
אם יש מתח ( בכניסה) זה לא אומר שהמעגל נסגר.
2- תבדוק מתח בין האדום ללבן.
3- שאתה מפעיל את המפסק, יש איזה זימזום מהמנוע?
שהמתח מחובר, תנסה בזהירות ! לתת למשחזת תנופה ביד.
4- קבל תמצא בכל חנות חשמל ( שים לב לגודל). גם בחנויות מזגנים, אבל מבחר יותר קטן.

ציטוט:

---

נכתב במקור על ידי zivo

1 - אני חושב שאתה מתכוון שיש מתח ולא זרם.
אני מעיר את זה כי זה חשוב.
אם יש זרם, זה אומר שהמעגל נסגר.
אם יש מתח ( בכניסה) זה לא אומר שהמעגל נסגר.
2- תבדוק מתח בין האדום ללבן. לא הבנתי ?
3- שאתה מפעיל את המפסק, יש איזה זימזום מהמנוע? לא
שהמתח מחובר, תנסה בזהירות ! לתת למשחזת תנופה ביד. לא זז
4- קבל תמצא בכל חנות חשמל ( שים לב לגודל). גם בחנויות מזגנים, אבל מבחר יותר קטן.

---

יש מתח גם ביציאה מהקבל , זה אומר שהוא תקין ?
קובץ מצורף 146840קובץ מצורף 146841קובץ מצורף 146842

לא ( לגבי הקבל).
יש לך רב מודד ( במקום למדוד עם טסטר)?

קובץ מצורף 146844
כזה , אני לא בטוח שהוא תקין, כל הזמן רצים שם המספרים.

אז הוא לא תקין

ציטוט:

---

נכתב במקור על ידי zivo

אז הוא לא תקין

---

לא בהכרח, המתח הוא עם סקאלה אוטומטית ועם הדקים באוויר זה נורמלי, הוא מראה מיליוולטים.

כשהבורר במצב מתח חילופין, נסה להכניס את ההדקים לשקע חשמל רגיל (ימין ושמאל, לא הארקה כמובן) ותראה מה הוא אומר.

כשהבורר במצב מתח חילופין, נסה להכניס את ההדקים לשקע חשמל רגיל (ימין ושמאל, לא הארקה כמובן) ותראה מה הוא אומר.[/QUOTE]


טיפה משחק ומתייצב על 217
