פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
המלחמה עצרה כמה משלוחים של אביזרי חשמל ופנסים שהזמנתי אז בינתיים הוצאתי לפועל בניה של פגוש קדמי חדש.
את הפגוש הקודם בניתי מפרופיל פלדה. הוא היה פשוט, סתם "ח" עם אוזני גרירה שמתחברות לקורות השלדה. הפעם כחלק ממהלך שיפור חלוקת המשקל בגיפ, העברתי את ההיי-ליפט ואת הדלק מהפגוש האחורי קדימה. במקום ג'ריקן 20 ליטר על המתקן גלגל ספייר - 2 ג'ריקנים 10 ליטר על הקדמי. הפעם התפנקתי ובמקום לחתוך ולעצב פרופיל סטנדרטי, שלחתי ללייזר (פלדה 4 מ"מ) אצל ספק מקומי שמצאתי בבאר שבע שנותן אחלה מחירים.
הפגוש החדש מיישם את אותו תכנון של אזני הגרירה אבל הפעם נוספו נקודות עיגון להיי-ליפט ותושבות לג'ריקנים.

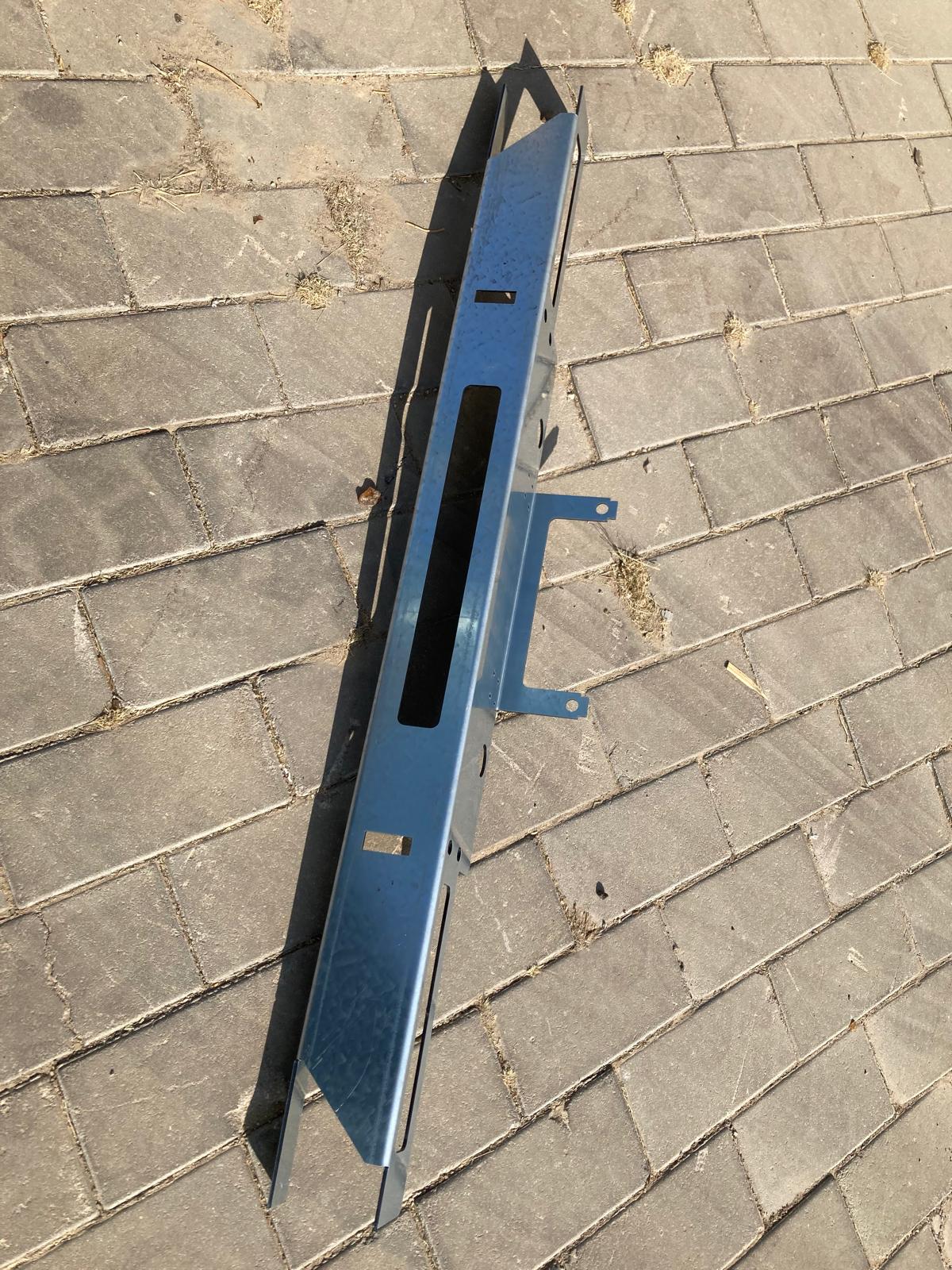

אספתי מהלייזר:
קובץ מצורף 149187

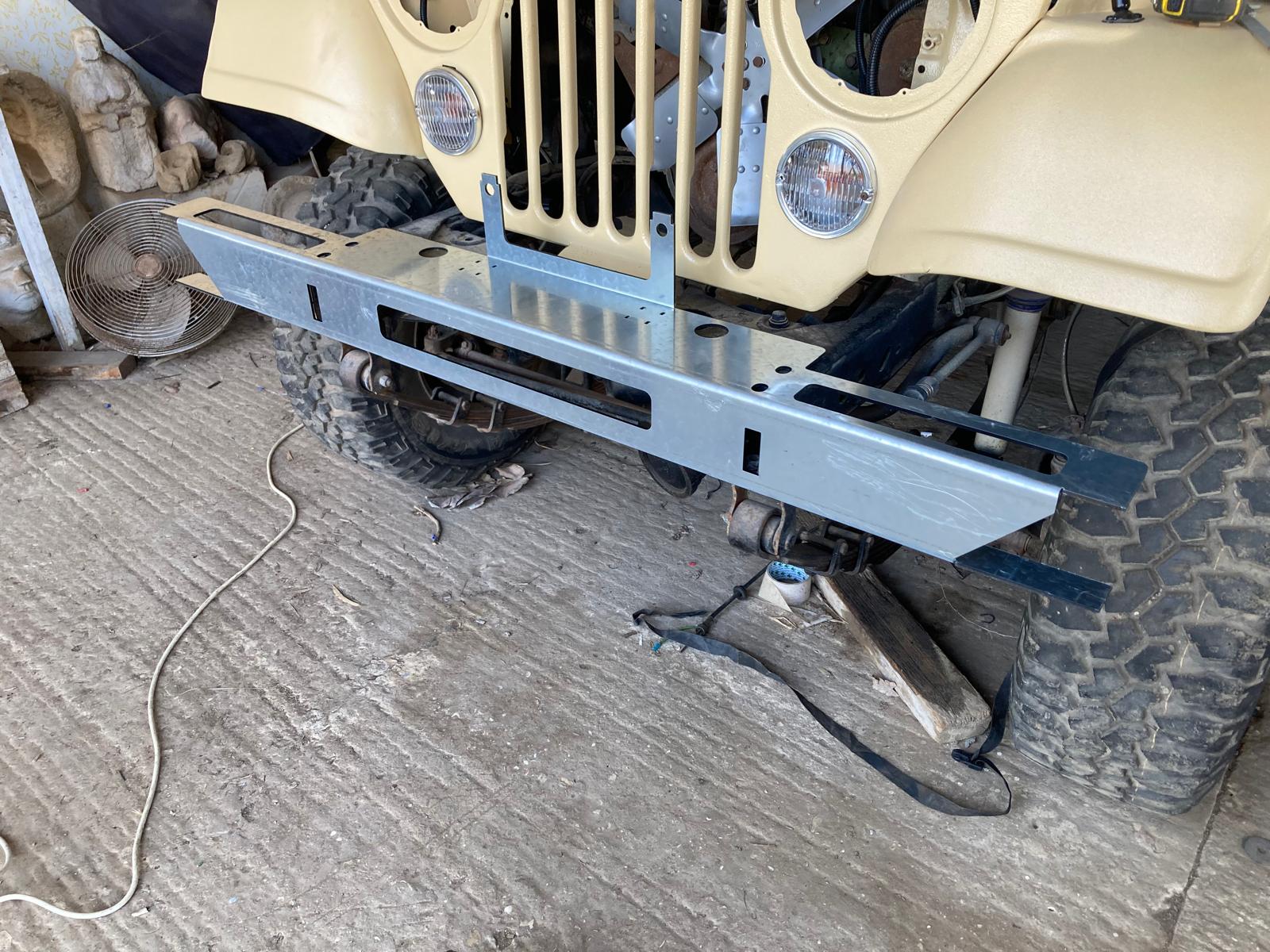

הרכבה ראשונה לראות שהמידות בסדר:
קובץ מצורף 149188

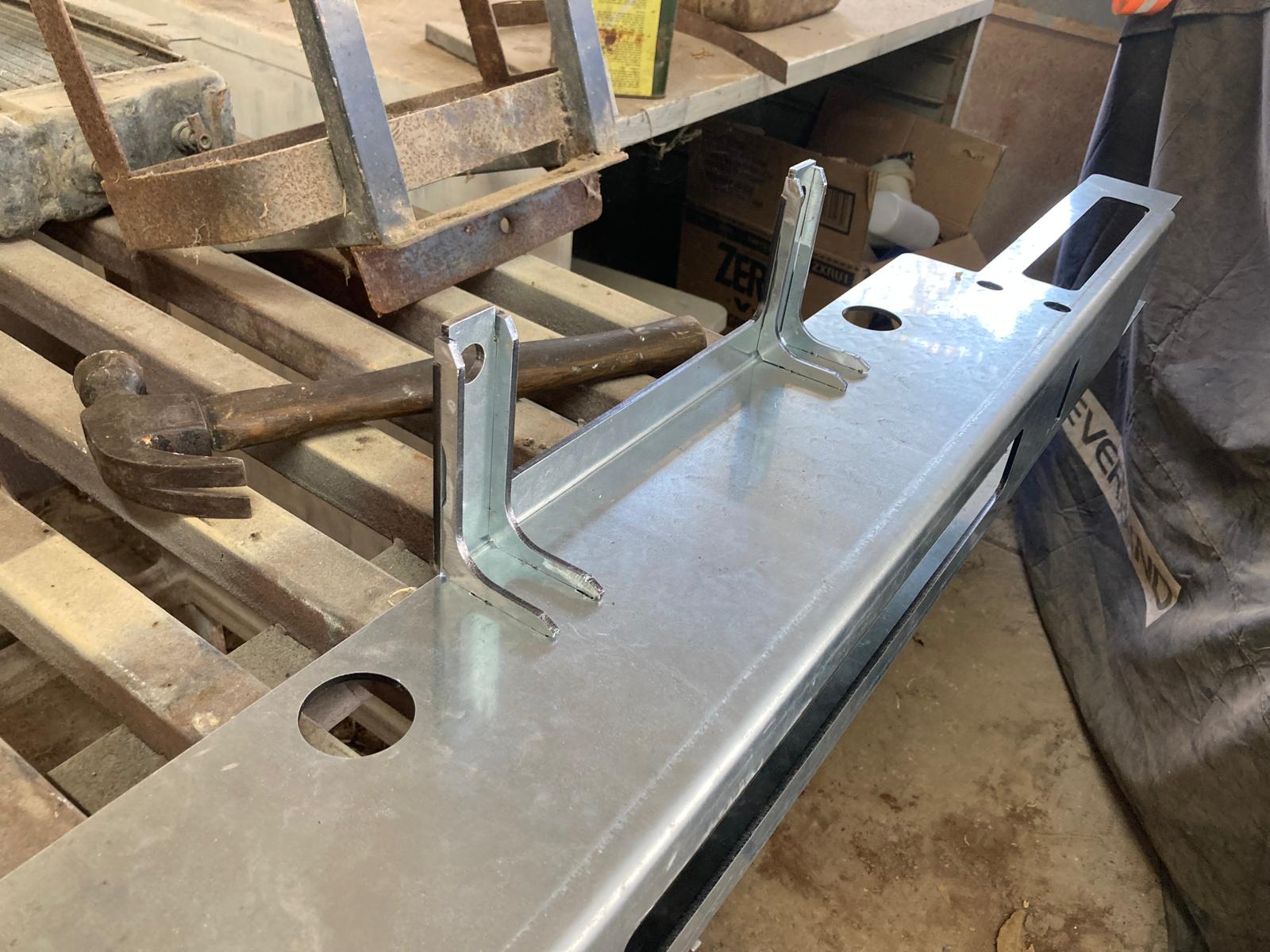

וקדימה להרכיב ולרתך. ראשית את החיזוקים לתושבת ההיי-ליפט:
קובץ מצורף 149189

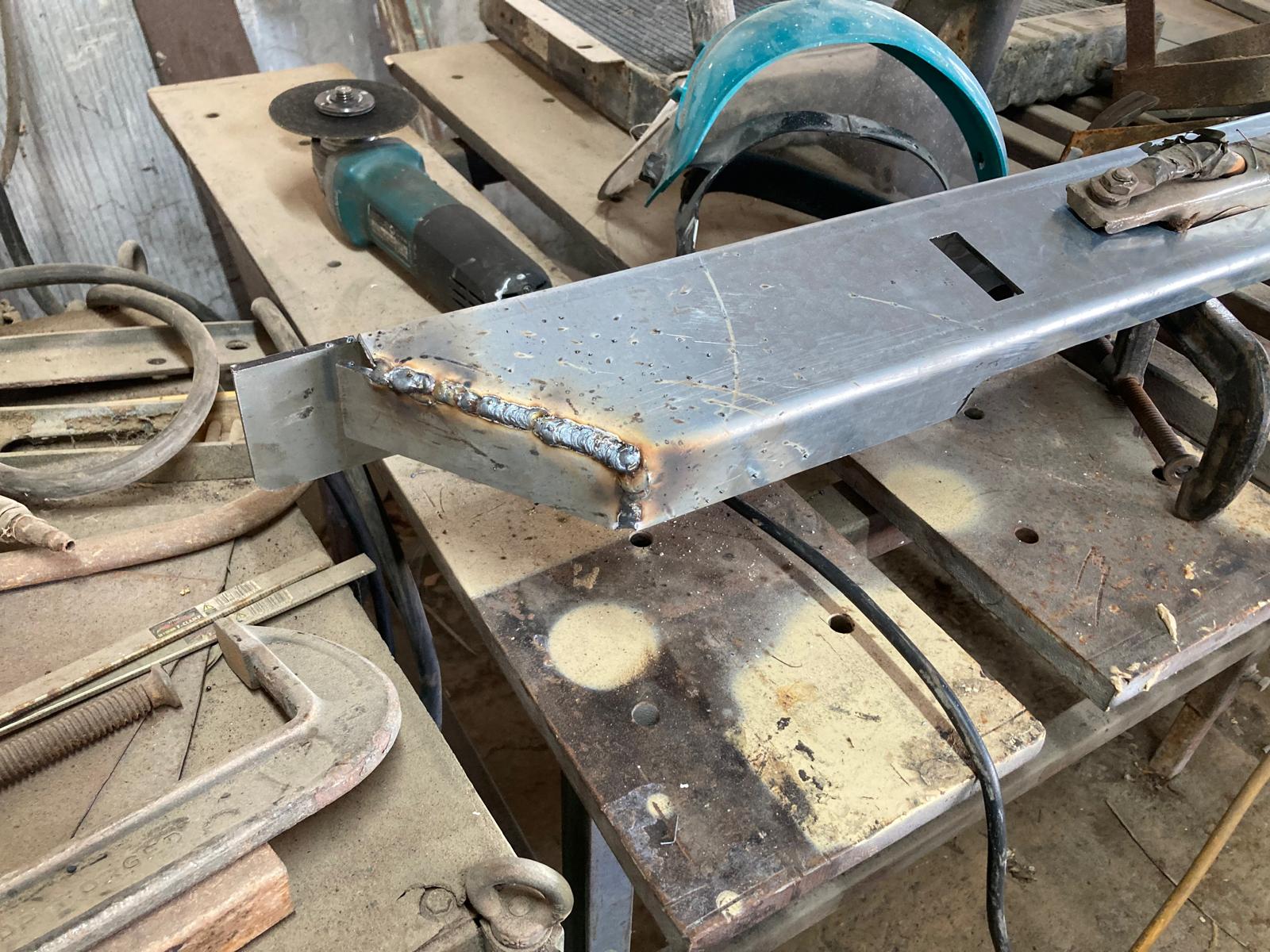

את הכיפוף והסגירה של השיפועים בקצה עשיתי על ידי חירוץ , כיפוף וריתוך:
קובץ מצורף 149190
קובץ מצורף 149191
קובץ מצורף 149192
אזני הגרירה, נשחטו מהפגוש הקודם, מוקמו ורותכו:
קובץ מצורף 149193

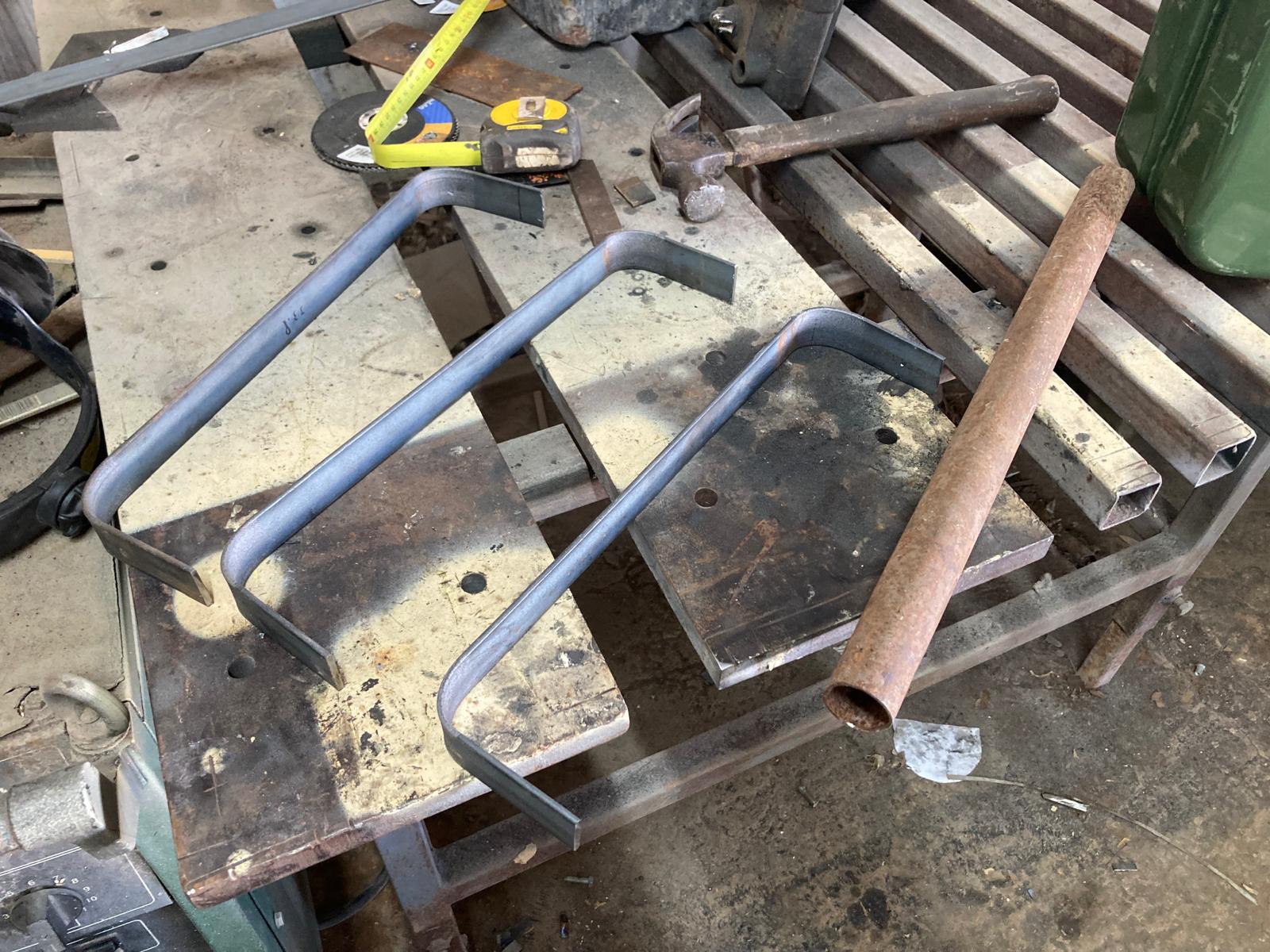

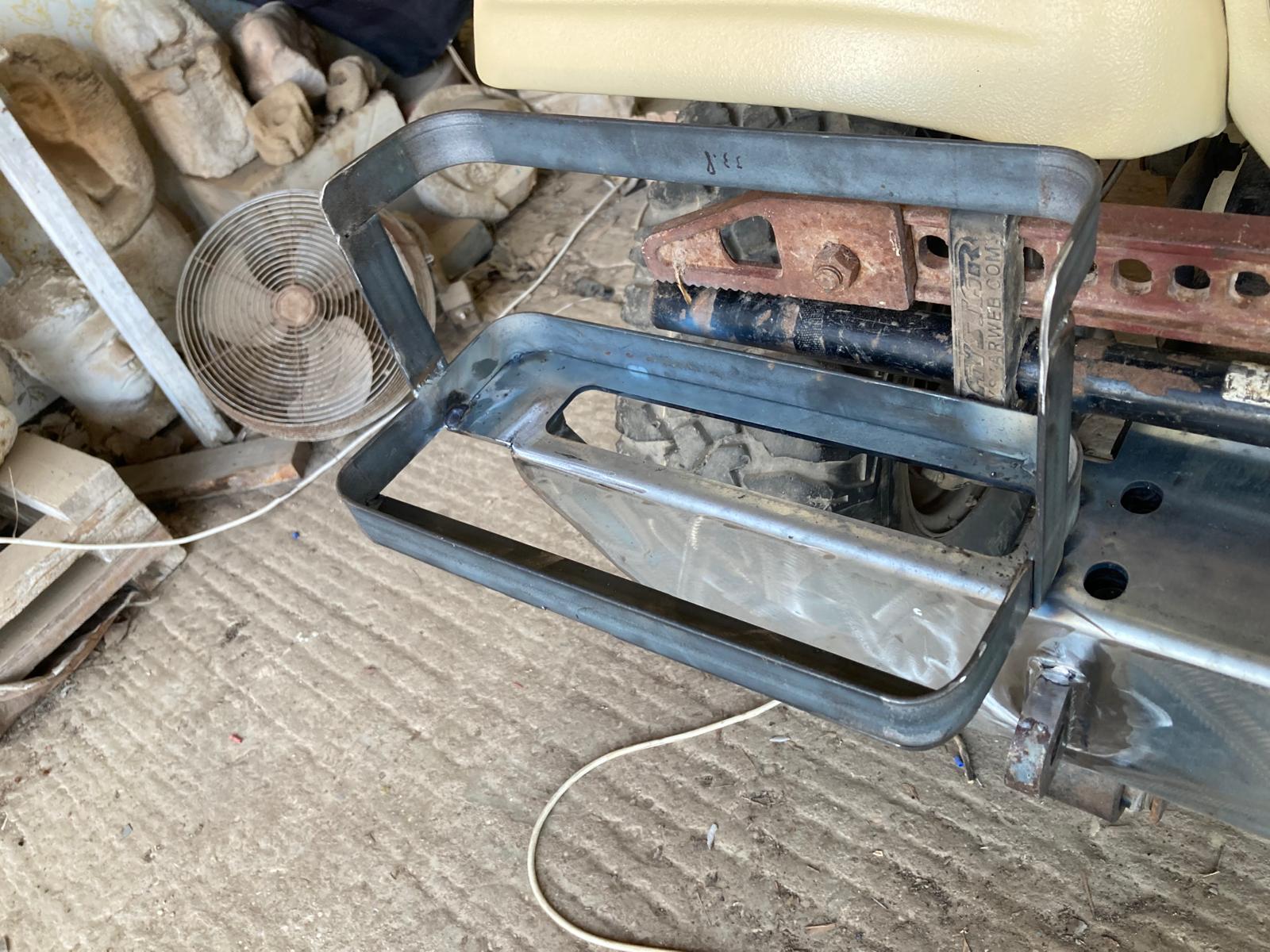

עכשיו בנייה של תושבת הג'ריקנים שנבנו מסרגל 3 ממ ברוחב 30:
קובץ מצורף 149194
קובץ מצורף 149195
קובץ מצורף 149196

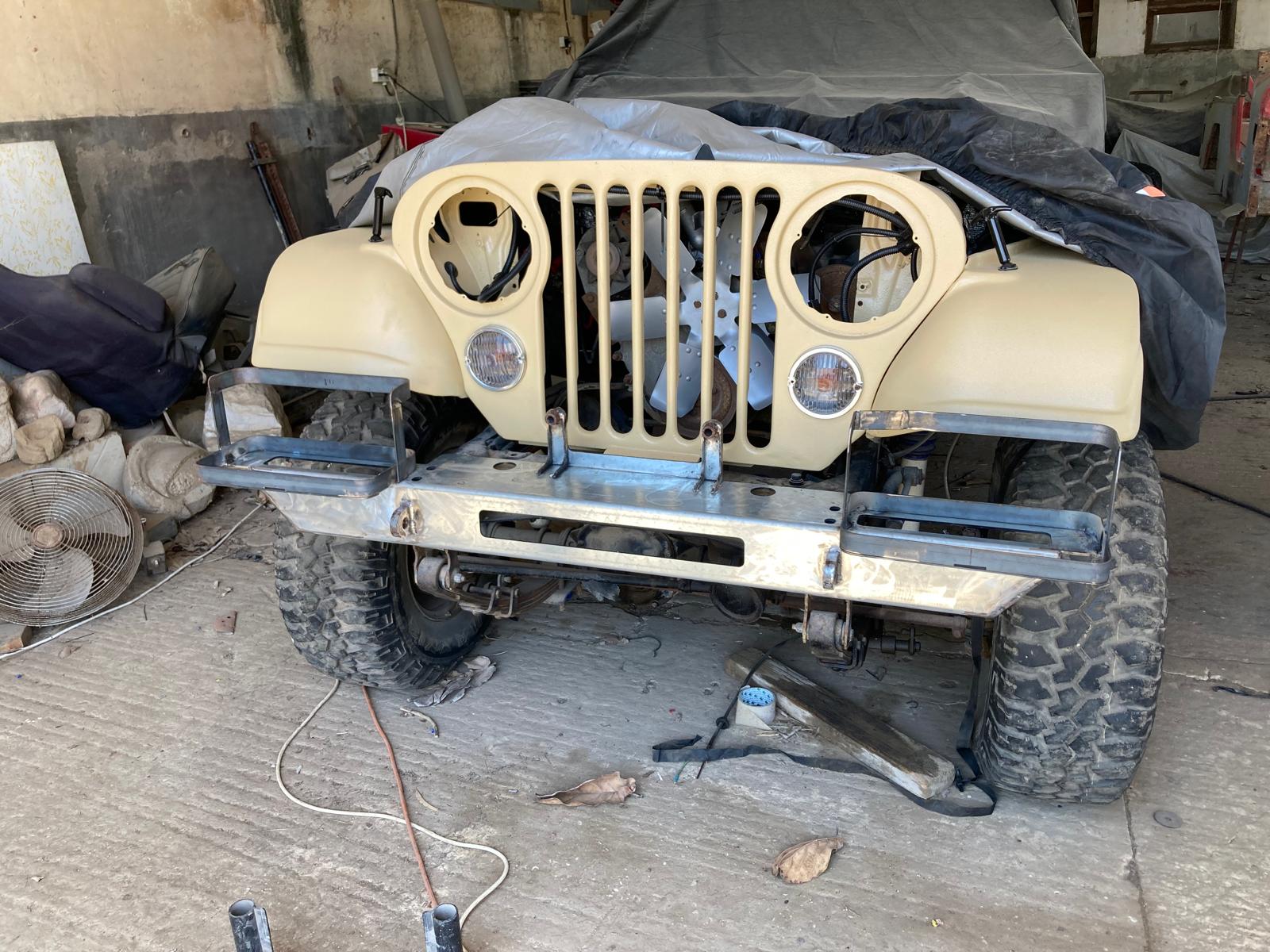

התושבות האלה מוקמו ורותכו לפגוש:
קובץ מצורף 149197
לנקודות עיגון להיי-ליפט רותוכו בוקסות כספייסרים ואומים מהצד הנגדי:
קובץ מצורף 149198

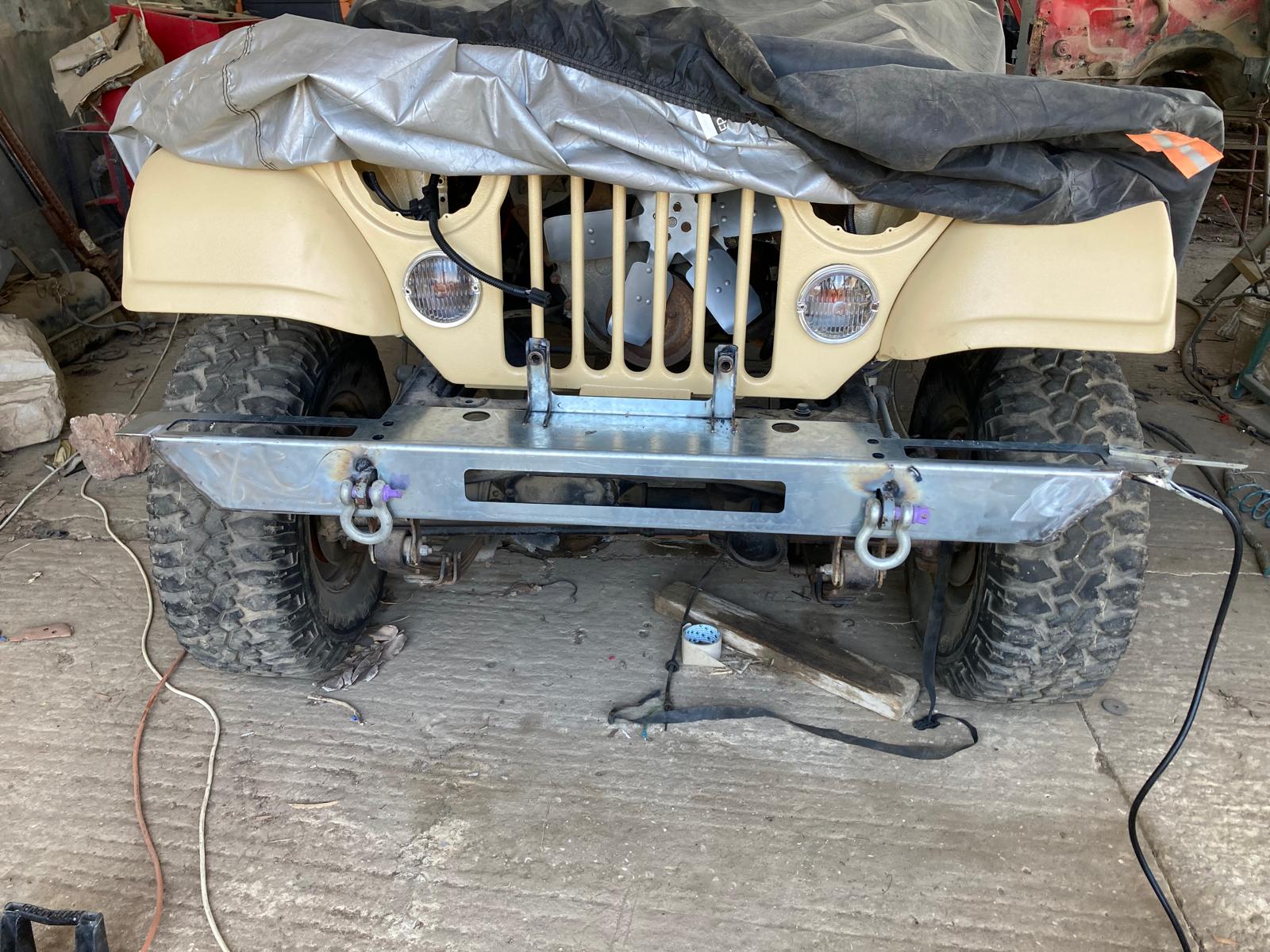

והופ... יש פגוש
קובץ מצורף 149199
לשאלות - הפתחים מקדימה ובאזור הג'ריקנים זה מתוך הרגל שלי לחסוך במשקל של חלקים שנחתכים בלייזר, זה גם נוח שיש פתחים שמאפשרים גישה לדחוף אצבעות לכל מיני מקומות. את הפתח מקדימה מכסה לוחית הרישוי (זה לא פתח לכננת).
כננת אגב כרגע לא בתכנית, ולכשתגיע כנראה אתאים לה תושבת משלה או אבנה פגוש חדש (יצרן זול כבר אמרתי?)
עלויות: הפגוש המרכזי - 150 ש"ח, חיזוקי עיגון ההיי-ליפט 12 ש"ח ליחידה (4 יחידות), ח"ג ל 2 מנשאי ג'ריקנים - 35 ש"ח.

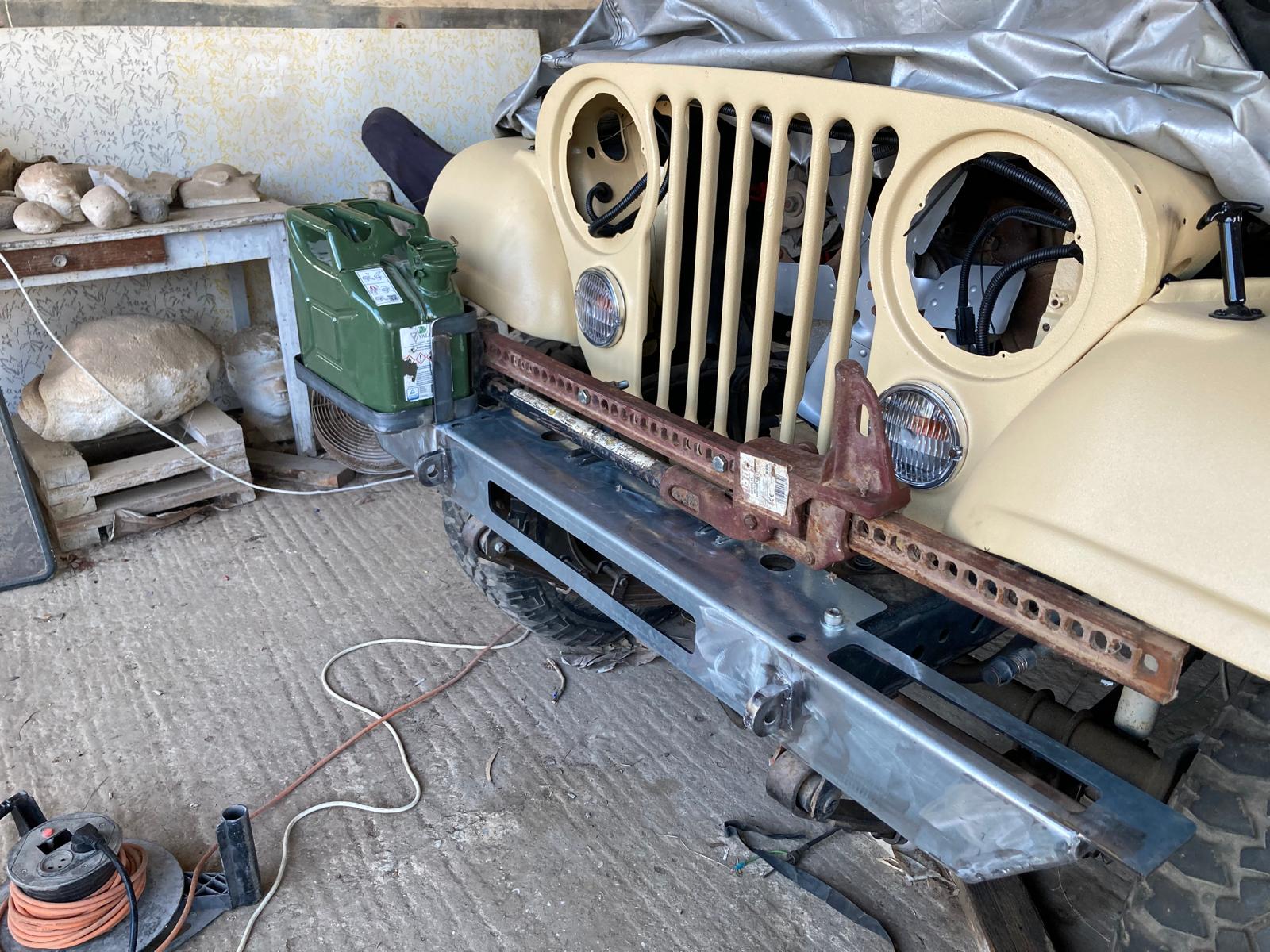

עוד זווית:
קובץ מצורף 149200
זהו, מכאן צבע יסוד, צבע גמר והרכבה סופית.
שבוע טוב.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
עבודה יפה ומחירים מפתיעים לטובה!
מניח שאת הסיכון שבמיקום ג'ריקן דלק בחזית בעת תאונה חזיתית אתה מכיר...
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
Gilad
מניח שאת הסיכון שבמיקום ג'ריקן דלק בחזית בעת תאונה חזיתית אתה מכיר...
החיים מסוכנים....
1. אפשר להכיר בסיכון.
2. אפשר למלא את הג'ריקנים רק לפני הכניסה לשטח.
3. אפשר למקם את הג'ריקנים ברכב ובכניסה לשטח להעביר אותם לפגוש.
בסוף זה רכב שטח לטיולים.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
אצלי בסופה את המקום הזה תפסו ג'ריקנים של מים.
הג'ריקן בנזין (20 ליטר) היה מאופסן בשכיבה במדף מתחת לכל הציוד מאחור, מוכן לשליפה מהירה. על אף החששות, מעולם לא היתה נזילה ממנו.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
יש פה חבר עם cj מדוגם שהג'ריקן על הפגוש הקדמי שלו מלא באויר.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
נמרוד
יש פה חבר עם cj מדוגם שהג'ריקן על הפגוש הקדמי שלו מלא באויר.
נחשפתי אליו במפגש האחרון. הרבה רעיונות יש לשאוב ממנו.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
אחלה פרוייקט ושוב שאפו על כל הבניה שלך. לגבי האוזני גרירה כנראה פספסתי אבל לא רואה איך הן מחוברות, רק לפגוש או גם לשלדה?
לגבי הגריקנים, תחשוב טוב על הרצועות קשירה ושיכוך גומי מתחת.
ותודה על התגובה מעל:rolleyes:
4 קבצים מצורפים
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
hitoy
אחלה פרוייקט ושוב שאפו על כל הבניה שלך. לגבי האוזני גרירה כנראה פספסתי אבל לא רואה איך הן מחוברות, רק לפגוש או גם לשלדה?
לגבי הגריקנים, תחשוב טוב על הרצועות קשירה ושיכוך גומי מתחת.
ותודה על התגובה מעל:rolleyes:
תודה!

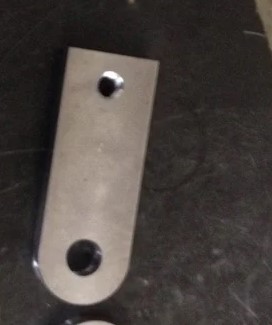

לגבי האזניים - האוזן למעשה נראת ככה (פלדה בעובי 16 מ"מ):
קובץ מצורף 149202
כשהחור הקטן זה תבריג M16.

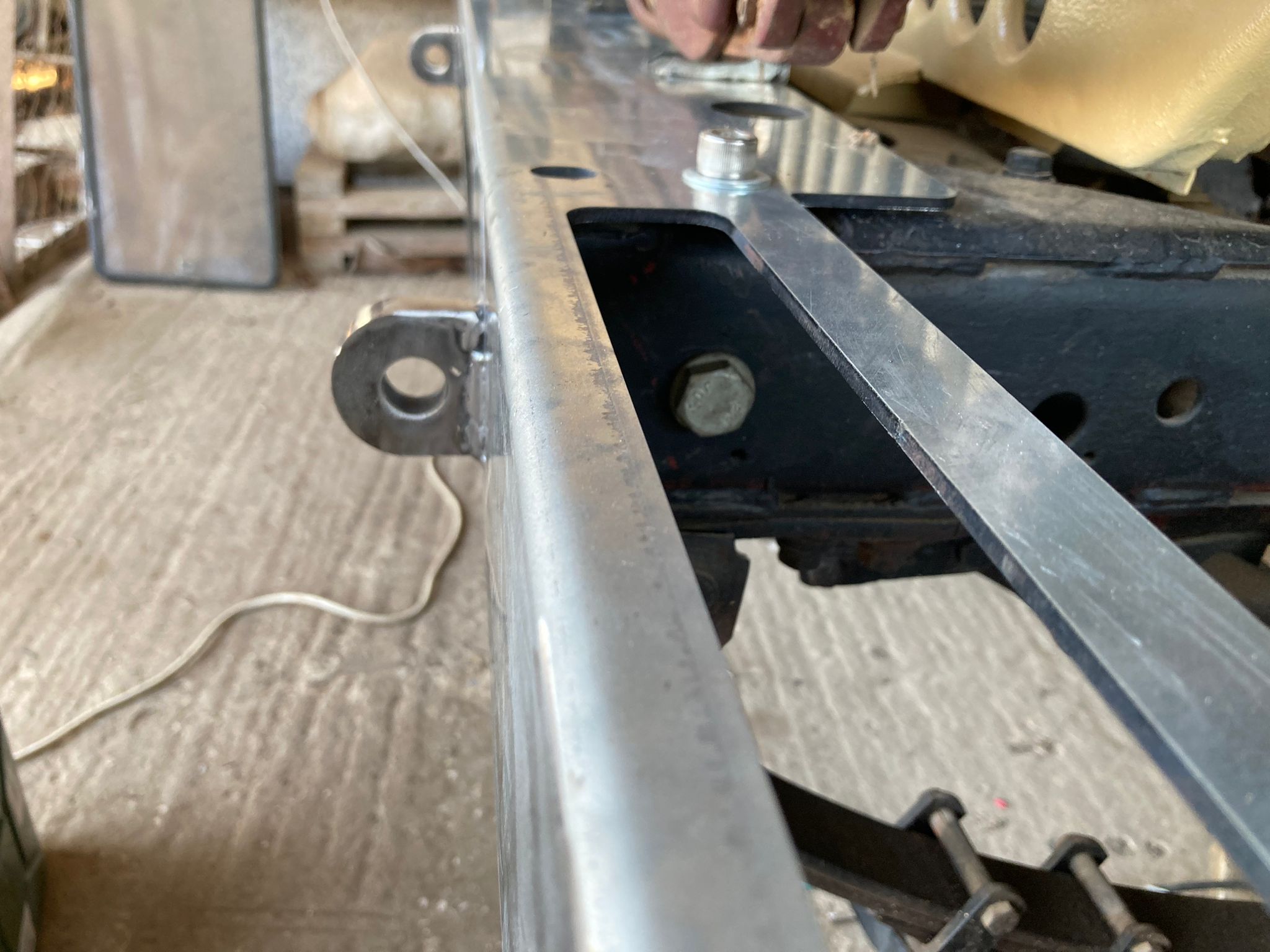

האוזניים מורכבות מהצד הפנימי של קורות האורך של השלדה ומחוברות עם בורג M16 לקורות שלדה. הפגוש מורכב עליהם ולמעשה "תלוי" עליהם.
קובץ מצורף 149203
הפגוש מרותך לאוזניים, ובמישור העליון של הפגוש יש עוד 2 ברגי M12 (בכל צד) שמתברגים למישור העליון של קורות השלדה.

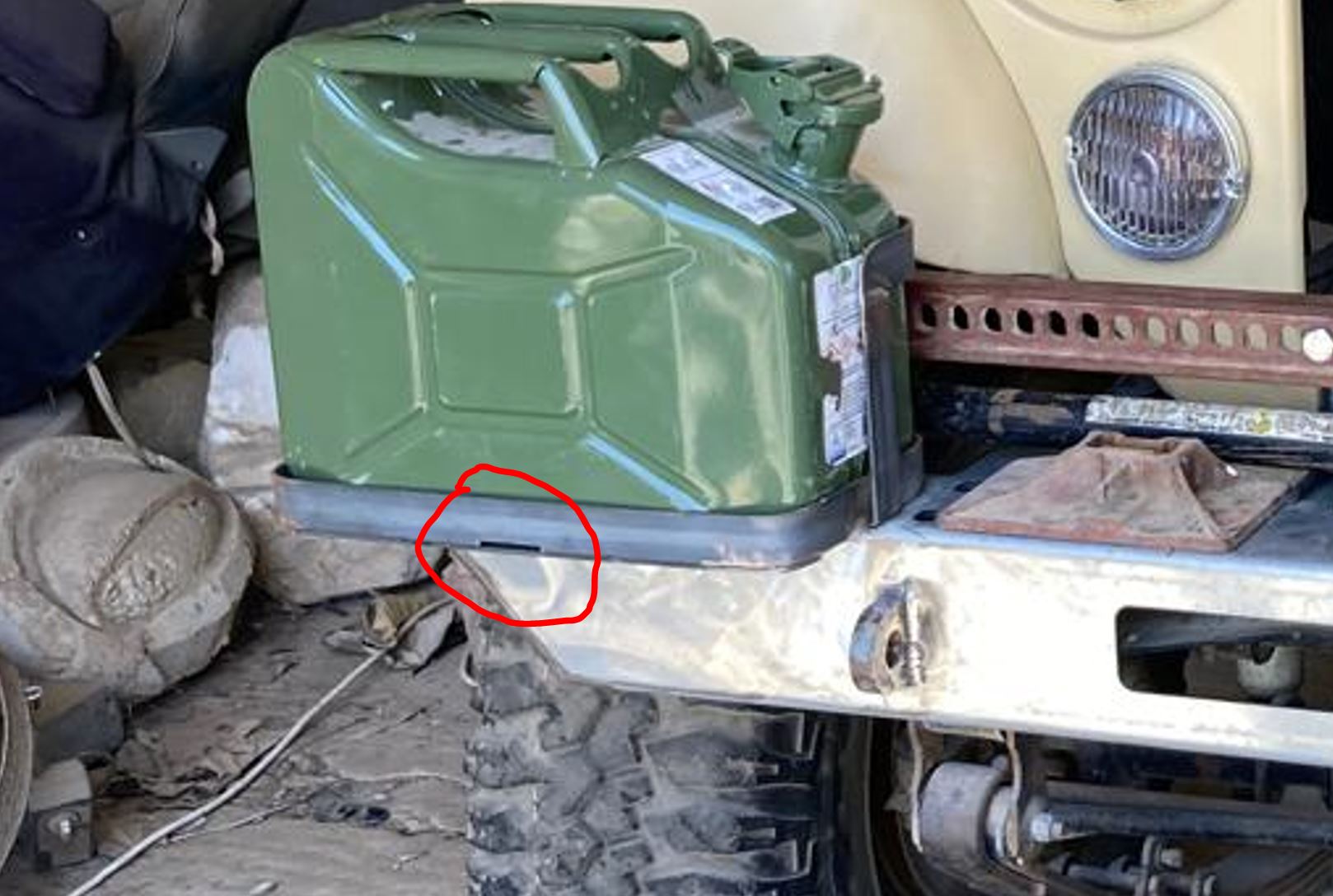

לגבי רצועות קשירה לג'ריקנים, עשיתי מבעוד מועד חריץ בחלק התחתון של תושבת הג'ריקן להעביר רצועה שתחבוק את הג'ריקן אל התושבת (כמובן שעם שופין שברתי פינות ועיגלתי את נקודות המגע עם הרצועה):
קובץ מצורף 149204
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
אתה מתכנן הנדסי, נכון, אלגנטי, זול, עובד ונראה נהדר. מנסיוני יש נקודת תורפה אחת נוספת שאולי שווה להציף לגבי פגושים ובמיוחד קדמי בCJ - מה שידפק ויתעקם זה הקצה שמעבר לשלדה. אם במכה מקדימה, זה ברור, והפגוש היפה שלך עקום. ואם במשיכה החוצה... נשמע בלתי סביר אבל עובדה הברק הכה אותי פעם ופעמיים. עמודים, סלעים מוזרים.
הכי טוב לג'יפ אמיתי בשטח - בלי קצוות. זה מה שהיה לי בג'יפ הישן שלי וזה מה שאני מתכנן בסבן. פגוש "שורטי" כמו שהאמריקאים אומרים.
אתה רוצה את הלוק של פגוש מלא ואפילו יותר מזה, עם הג'ריקנים הבולטים. אז אני הייתי מחזק את הקצוות לכפיפה (=לסגור את הפרופיל).
3 קבצים מצורפים
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
נמרוד
אתה מתכנן הנדסי, נכון, אלגנטי, זול, עובד ונראה נהדר. מנסיוני יש נקודת תורפה אחת נוספת שאולי שווה להציף לגבי פגושים ובמיוחד קדמי בCJ - מה שידפק ויתעקם זה הקצה שמעבר לשלדה. אם במכה מקדימה, זה ברור, והפגוש היפה שלך עקום. ואם במשיכה החוצה... נשמע בלתי סביר אבל עובדה הברק הכה אותי פעם ופעמיים. עמודים, סלעים מוזרים.
הכי טוב לג'יפ אמיתי בשטח - בלי קצוות. זה מה שהיה לי בג'יפ הישן שלי וזה מה שאני מתכנן בסבן. פגוש "שורטי" כמו שהאמריקאים אומרים.
אתה רוצה את הלוק של פגוש מלא ואפילו יותר מזה, עם הג'ריקנים הבולטים. אז אני הייתי מחזק את הקצוות לכפיפה (=לסגור את הפרופיל).
תודה על הקומפלימנטים....

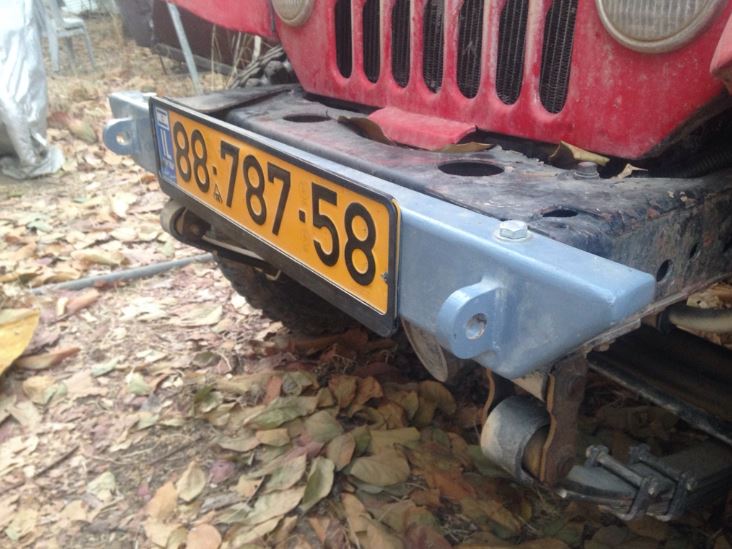

הפגוש הקודם היה מקוצר:
קובץ מצורף 149205
אני מעדיף את המראה שלו ללא ספק אבל הלכתי הפעם על פונקצינוליות (תושבת היי ליפט וג'ריקנים).

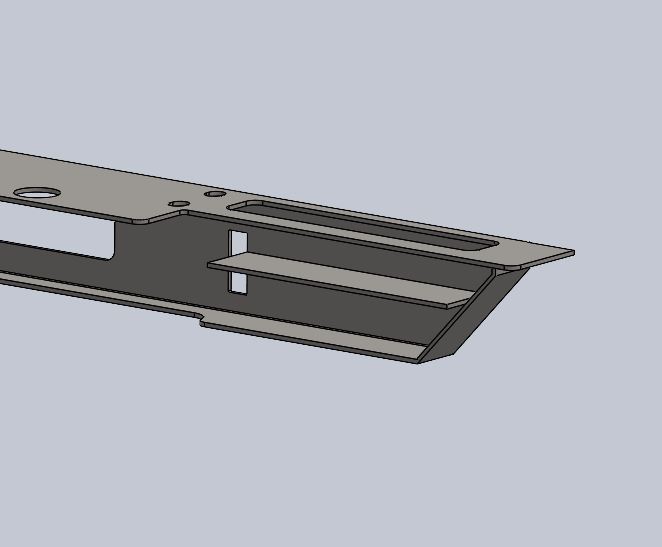

זה המצב כרגע:
קובץ מצורף 149206

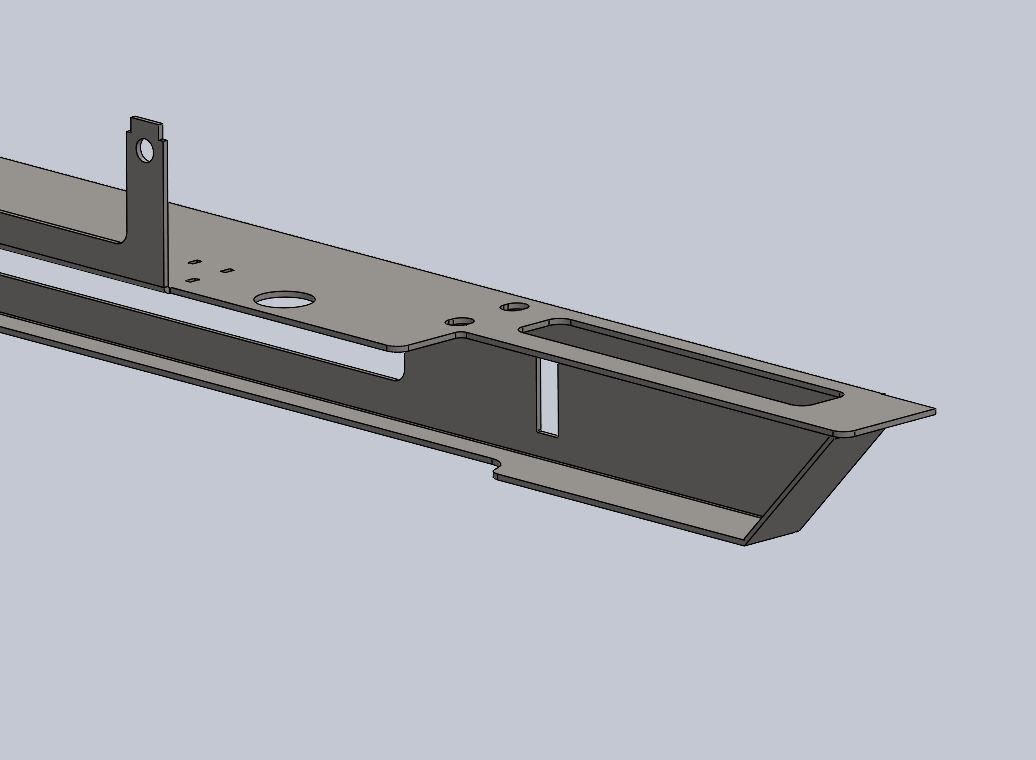

אתה אומר לחזק. אולי ככה:
קובץ מצורף 149207
יותר טוב מלסגור את הפרופיל לא?
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
de fox
תודה על הקומפלימנטים....
הפגוש הקודם היה מקוצר:
קובץ מצורף 149205
אני מעדיף את המראה שלו ללא ספק אבל הלכתי הפעם על פונקצינוליות (תושבת היי ליפט וג'ריקנים).
זה המצב כרגע:
קובץ מצורף 149206
אתה אומר לחזק. אולי ככה:
קובץ מצורף 149207
יותר טוב מלסגור את הפרופיל לא?
לא ממש, תחשוב פיתול כי המכה לא תהיה בדיוק בקו של החיזוק הזה. לדעתי פשוט לסגור את הפרופיל. ומצד שני, מה זה משנה אם יתעקם קצת עד שתשיג כננת ותייצר את הפגוש הבא.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
מציע לך לשקול לחלק את הפגוש ל-3 חלקים.
המרכזי, ברוחב השלדה, תפוס עליה, מעובה ומתאים גם לכננת.
2 ״כנפים״ שמשלימות מול הגלגל, מחובר בברגים 6ממ לראשי.
במקרה תאונה/מכה בפינת הפגוש, הברגים ניגזרים ואין נזק לשלדה ולא צריך להחליף פגוש שלם.
רעיון יפה שחבר יישם ברכב שלו, ועמד למבחן.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
פרויקט יפיפה, והג'יפ מדהים אין מילים.
הייתי מתקין את ההיי ליפט הפוך, עם הבליטה כלפי מטה (נראה שיש מקום מאחורי פינת המפגש של הפגוש והשלדה)
אז גם נקודות החיבור לתושבת שלו היו נמוכות יותר (פחות מומנט על התושבות),
וגם הבליטה הייתה נסתרת - למראה יותר חלק ואסתטי.
אבל קטונתי מלייעץ לך, הפרויקט מדהים בכל מקרה.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
ehudzeelim
פרויקט יפיפה, והג'יפ מדהים אין מילים.
הייתי מתקין את ההיי ליפט הפוך, עם הבליטה כלפי מטה (נראה שיש מקום מאחורי פינת המפגש של הפגוש והשלדה)
אז גם נקודות החיבור לתושבת שלו היו נמוכות יותר (פחות מומנט על התושבות),
וגם הבליטה הייתה נסתרת - למראה יותר חלק ואסתטי.
אבל קטונתי מלייעץ לך, הפרויקט מדהים בכל מקרה.
תודה, אין שם מקום, מתחת יש תיבת הגה. זה או ממש באמצע ואז ההי ליפט בולט בצד אחד או לקצת מעבר לקורת שלדה ואז הוא דוחף את הג'ריקן קדימה (מה שלא רציתי) כמו שזה עכשיו זה מאפשר להצמיד יחסית את הג'ריקן לכנף וזה עדיין לא מסתיר את פנסי הוינקר. התושבות הייליפט חוזקו בהתאם.
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
ציטוט:
נכתב במקור על ידי
ehudzeelim
פרויקט יפיפה, והג'יפ מדהים אין מילים.
הייתי מתקין את ההיי ליפט הפוך, עם הבליטה כלפי מטה (נראה שיש מקום מאחורי פינת המפגש של הפגוש והשלדה)
אז גם נקודות החיבור לתושבת שלו היו נמוכות יותר (פחות מומנט על התושבות),
וגם הבליטה הייתה נסתרת - למראה יותר חלק ואסתטי.
אבל קטונתי מלייעץ לך, הפרויקט מדהים בכל מקרה.
האמת שאני שם לב שאני קשקשן… תראה בתמונה של הפגוש הקצר שיש פלטה מקורית של השלדה בין 2 קורות השילדה. כך שזה לא מעשי.
Sent from my iPhone using Tapatalk Pro
תגובה: פרויקט בניה - פגוש קדמי עם מנשא ג'ריקנים ל CJ
התכוונתי לא בין הקורות, אלא בצמוד לקורה מהצד החיצוני,
אבל אתה אומר שזה לא מסתדר עם הג'ריקן אז זה לא רלוונטי.
בכל מקרה לא קריטי בכלל..
