מדובר על משהו פשוט מאוד, ע"פ דוגמאת חורים מסקידפלייט קיים.
בעיקרון, משטח פלדה עם 5 חורים לאחורי ובקדמי בנוסף ריתוך של בורג פלדה למוט מייצב.
הבולמים יחוברו על הסרן.
הרכב, CJ8.שבו
מה עובי הלוח המינימאלי שכדאי להשתמש בו?
תודה רבה
מיכה
נ.ב הסיבה לבנייה היא שאני לא מוצא סקידפלייט במחיר סביר ובמידה שאני צריך.
אני לא הבנתי איפה זה מתחבר, על מה זה מכסה ובפרט, מה המידות הכלליות של המבנה שזה הכי חשוב, מן הסתם אתה צריך פחות עובי ככל שזה קטן יותר ואם זה ממש גדול ובלי נקודות תמיכה באמצע, קורות תמיכה נדרשות.
עוד קצת מידע, בבקשה.
אלון עשיתי כמה בירורים ונראה לי שיש לי תשובות.
אני אשתמש בפלטה בעובי של 5מ"מ בערך.
אני מקווה מחר לסיים את הכול ואז אצלם תמונות.
5 מ"מ זה מעט מדי. אתה מדבר על סקיד פשוט ושטוח? 10 מ"מ, לא פחות.
אלון, הוא מתכוון לפלטת חיבור של יובולטים מתחת לקפיץ העלים של CJ.
במקורי זה לא יותר מ4-5 מ"מ לדעתי. מחר אני אבדוק עם קליבר.
אבל אם צריך 10 מ"מ אז אני אחפש לוח של 10 מ"מ.
אם אני ארתך 2 לוחות של 5 זה היה בסדר?
במקורי, מיכה, יש כיפוף של הפח קדימה ואחורה שמחזק את העסק בצורה דרסטית, ולכן זה מסתפק בחמישה מ"מ. חמישה מ"מ ללא כיפוף יתעקמו לך, ואני חושד שזה יקרה גם עם 10 מ"מ. תרתך לך שני פלאחים קדימה ואחורה במקום הכיפופים שיש במקור.
המקוריים גם נסדקים עם השנים. קוטר היובולטים הוא משהו כמו 1/2 אינץ' נדמה לי, ורצוי מאד שעובי החומר יהיה קרוב לקוטר החורים.
אוקי תודה.
את הכיפוף אני אעשה בעזרת האציטילן ופטיש כבד :-)
בנוסף אני רוצה לבנות חיפויים לברגים, שלא יחטפו מכות.
יש לי סקיד פלייט משוריין שאני משתמש בו כדוגמא. לבנות משהו דומה אחד לאחד קצת קשה לי אבל את האלמנטים החשובים אני מקווה להעתיק בהצלחה.
ועוד משהו:
קיימים סקידפלייטס ממוגנים, כך ארבעת ה U BOLTS מוגנים בפני סלעים.
הם הגיעו מהג'יפים הממוגנים. הייתי משקיע גם בזה.
ד"א, כמה דרשו ממך על סקידפלייט? אני קניתי שני ממוגנים ב 200 ש"ח.
אביגדור
מיכה,
חיפסת אצל סמו בירקונים, או ברועי חלפים? בטוח שיש להם "מחוזקים" "ממוגנים" במחירים לא גבוהים...
אם זכרוני אינו מטעני פעם נמרוד תכננן פלטה כזו בעלת "נפח" כך שהאומים של ברגי ה-U מוגנים ובנוסף היא אכן בנויה בצורה שהיא תחליק... ולא תיתקע.
אני זוכר נכון?
סביון
אני אומר, שאם כבר בונים סקיד פלייטס חדשים, לפחות להשקיע במשהו שלא יוריד משמעותית את הגובה מהאדמה וגם יגן על הברגים.
הסקיד פלייטס הצבאיים המחוזקים הם אכן חזקים אבל נמוכים להחריד. זה מה שיש לי, ואני נתפס על כל סלע מזדמן. המקוריים לעומת זאת חלשים.
הנה משהו שמצאתי באינטרנט..
http://www.offroaders.com/info/tech-...ubolt-skid.htm
פה מצאתי כתבה דיי מעניינת לגבי בניית סקיד פלייטס ששומרים על מקסימום מרווח מהאדמה.. ממש מעניין
http://www.4x4wire.com/jeep/projects...y/suspension2/
והנה עוד סוג:
http://ec3.images-amazon.com/images/...V51984628_.jpg
כן, כמעט כזה נמרוד (אם אני זוכר נכון) הראה פה פעם.
סביון
תשובות :-)
אצל סמו לא חפשתי, כן חפשתי אצל רועי וגיא מיהוד ולא היה להם.
התחלתי את הבוקר בחיתוך פלטה של 10 מ"מ. לצערי החיתוך לא יצא טוב כמו שקיוויתי, בין היתר בגלל שהדיזה נסתמה, אז פניתי לפלדום לקנות פלטה חדשה של 12 מ"מ.
כשהגעתי לשם ראיתי שיש להם ציוד חיתוך ממוחשב והם חתכו לי 4 פלטות של 140 מ"מ על 220מ"מ בעובי של 12 מ"מ. עלה 115 שקל.
אחרי זה הלכתי לבית מלאכה לעיבוד שבבי ושם קדחו לי את החורים ע"פ הדוגמא שהבאתי.
מחר אני אקח צינור 50מ"מ קוטר חיצוני (כי זה מה שיש לי) עם עובי דופן של 3.4 מ"מ (אם אני זוכר נכון) ואצור טבעות מסביב לחורים של הU BOLT. כמובן בגובה המינימאלי שהוא גובה האום.
על זה אני ארתך פלטה של 3 מ"מ מכופפת בדומה לזה שערן הציג פה.
בתקווה זה יעבוד :-)
מחר אני מקווה שיהיו תמונות.
אם אתה רוצה זוג נוסף מוכן מפלדה לניסיונות, תבוא תיקח
עומר
אגב, הסקיד פלייט המשוריין שלי היה סדוק. תיקנתי אותו (ריתכתי לוח 3 מ"מ על כל החלק הפנימי) ואם הייתי מוצא נוסף אז הייתי משתמש בו.
הסיבה העיקרית לכל העניין היא שפשוט לא מצאתי, ואני צריך 4.
כמו שכתבתי, מחר אני מקווה לסיים את כל הפרוייקט.
כמה תמונות
http://www.jeepolog.com/forums/attac...tid=1654&stc=1

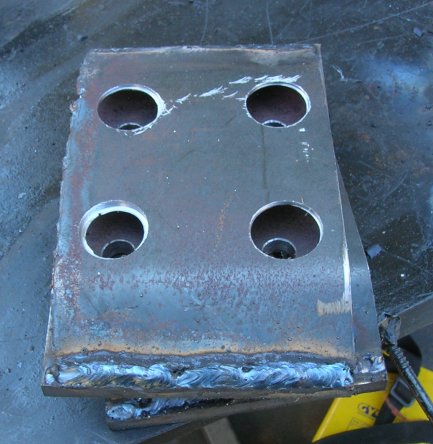

התחתית. בדקתי מה גודל הבוקסה של הבורג ולקחתי מקדח כוס גדול יותר באיזה 5 מ"מ.
http://www.jeepolog.com/forums/attac...tid=1655&stc=1
בצדדים ריתכתי תומכות, אחרת על כל מכה הכי קטנה הפלטה החיצונית תקבל בטן.
http://www.jeepolog.com/forums/attac...tid=1656&stc=1

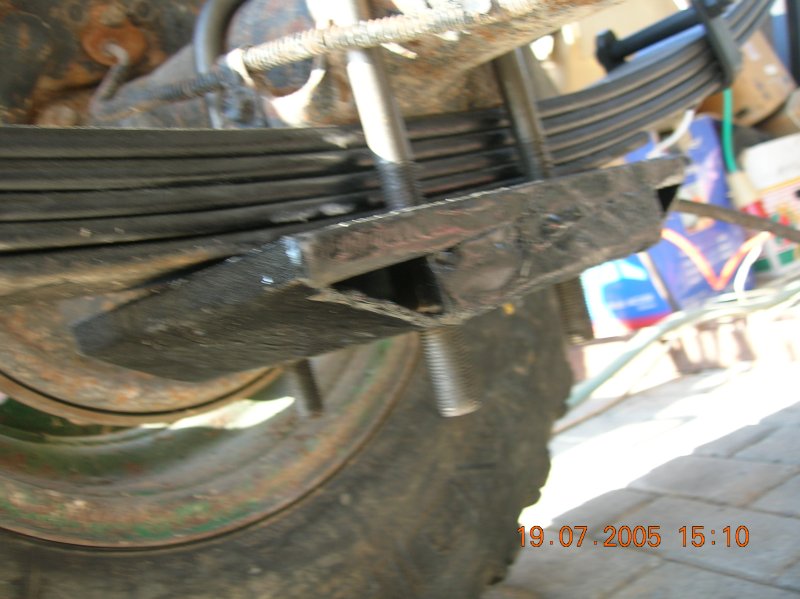

ככה זה נראה מורכב על הסרן האחורי. יצא יפה מאוד לדעתי. כמובן שאת הברגים אני אקצר.
http://www.jeepolog.com/forums/attac...tid=1657&stc=1

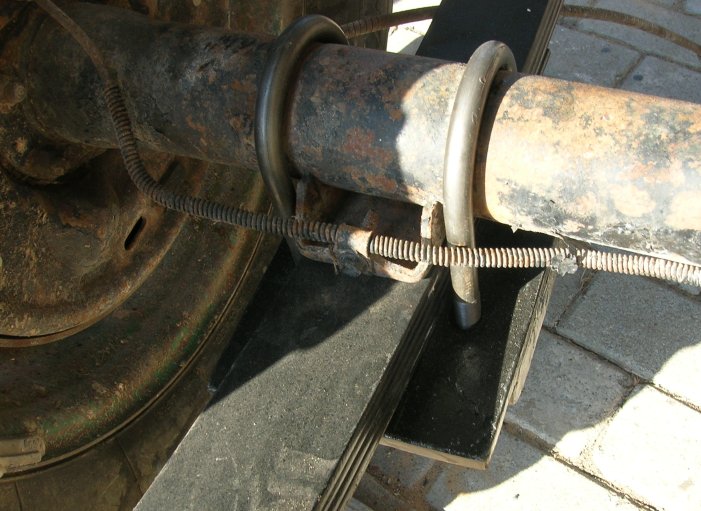

מבט מלמעלה. צריך עוד לכוון כמה דברים ולוודא שהסרן אכן יושב במקום כמו שצריך.
http://www.jeepolog.com/forums/attac...tid=1658&stc=1
מבט כללי על השלדה והסרנים. עדיין נשאר לחבר את הצד נהג בסרן הקדמי.
קבל ח"ח, מיכה. יפה.
לדעתי היית צריך לעשות דווקא את החלק התחתון, המגלש, מחומר יותר עבה.
כרגע אמנם הוא מחוזק מהצדדים, אבל לא מוגן מפגיעות בטן.
אגב, לא ראיתי בורג לבולם.
תתחדש.
המגש התחתון נועד רק להגן על הברגים ולאפשר החלקה.
נורא רציתי לכופף את הפלטת 12 מ"מ אבל בשביל לכופף את הקצוות לזווית של 45 מעלות צריך מכופפת מיוחדת שלצערי לבית מלאכה שאני עובד איתו אין.
אין בורג לבולם כי עוד לא החלטתי אם למקם את הבולם על הסרן או על הסקיד פלייט.
מה שבטוח זה שאני אבנה תושבת מלאה ולא רק בורג. ראיתי כבר כמה רכבים שנשבר להם הבורג הזה.
