איך מחוררים כיפה בסוליד??

אהלן חברים!

זקוקה לעזרתכם בבקשה! יש לי כיפה סטנדרטית שבניתי, ואני רוצה שיהיו לה חורים, נגיד כמו מסננת, אבל בפטרן מסויים. השאלה היא איך אני עושה שהסקיצה הראשונה של החורים והאייקס יעקבו אחרי הרדיוס של הכיפה? אני מקווה שאני מסבירה את עצמי טוב...כל מה שניסיתי חורר את הכיפה מאותו מישור ויצא שחלק מהחורים היו אלכסוניים-לא טוב! איך בכלל בונים סקיצה על חלק מעוגל?

עזרתכם תתקבל באהבה גדולה!!

יש פןנקציה שנקראת CRVPATTERN בתוך FEATURES

http://www.geocities.com/shzorik/1.bmp

http://us.share.geocities.com/shzorik/2.bmp

http://us.share.geocities.com/shzorik/3.bmp

בהצלחה

אם עדיין לא מובן אוכל לשלוח את המודל שבתמונות

מצ"ב מסננת פשוטה עם כלים בסיסיים בלבד, בשמונה תמונות.

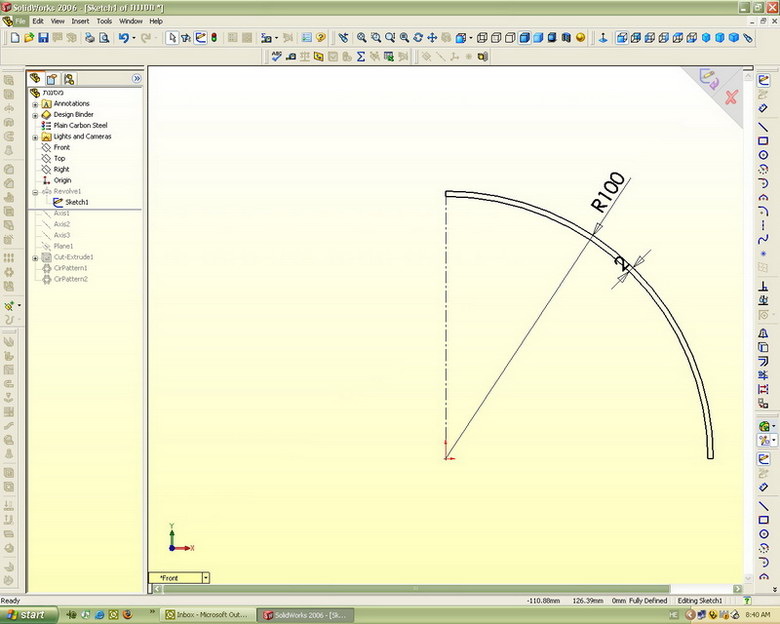

מייצרים כיפה על ידי revolve
http://www.jeepolog.com/forums/attac...tid=2783&stc=1

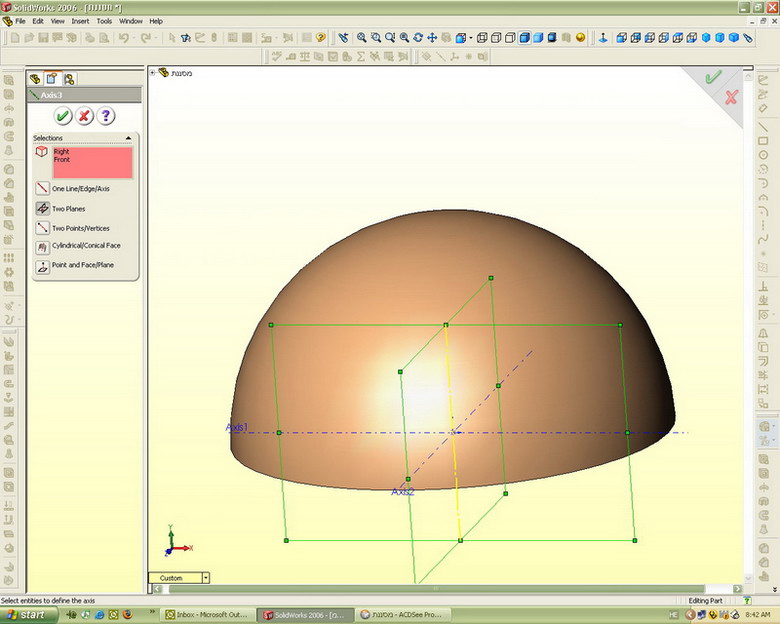

מגדירים צירים axes שישמשו אותנו אחר כך. מגדירים כל ציר כחיתוך של שניים מהמישורים הראשיים.
http://www.jeepolog.com/forums/attac...tid=2785&stc=1

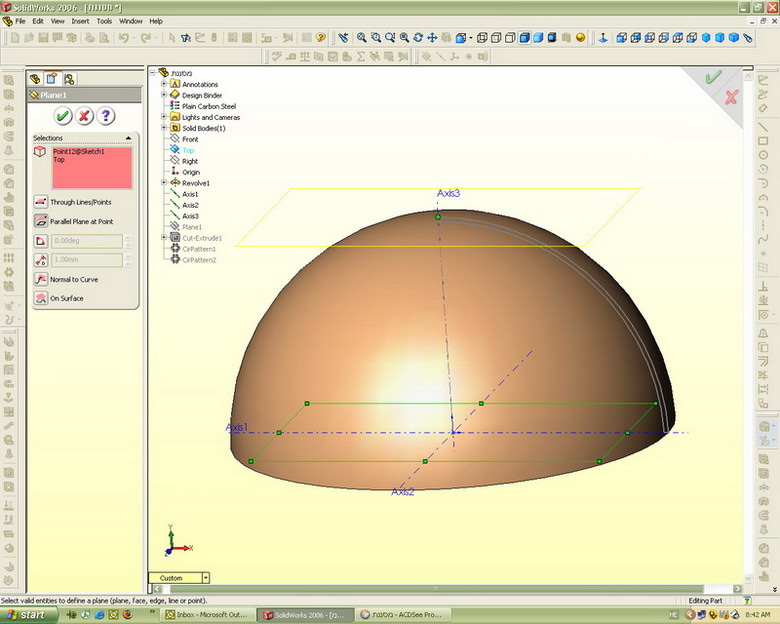

מגדירים מישור לסקיצה של החור הראשון. המישור מקביל לבסיס הכיפה (top) ומשיק לכיפה, על ידי זה שהוא נוגע בנקודה בסקיצה של הכיפה. בשביל זה בתפריט view מאפשרים מבט על סקיצות.
http://www.jeepolog.com/forums/attac...tid=2786&stc=1

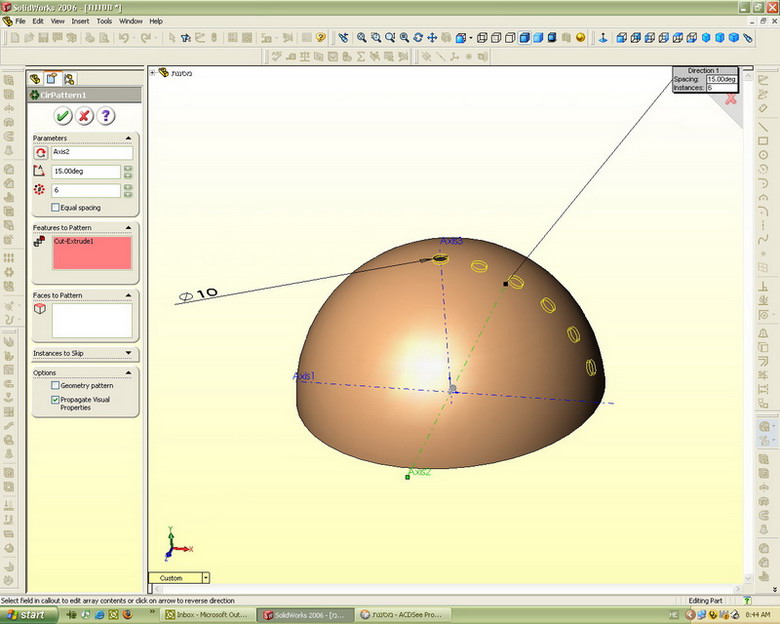

את החור הראשון מעתיקים מספר פעמים על ידי circular pattern. משכפלים אותו סביב הציר.
http://www.jeepolog.com/forums/attac...tid=2788&stc=1
את סדרת החורים שייצרנו, משכפלים על ידי circular pattern נוסף, שמשכפל את הקודם על בסיס ציר אחר.
http://www.jeepolog.com/forums/attac...tid=2789&stc=1

על ידי משחק עם הפרמטרים של הcircular pattern והוספת עוד שלבים כאלו, אפשר להגיע לסידורים שונים ומשונים של חורים.

ווווווווווואאאווווווווו תודה ע נ ק י ת ! אני הולכת לנסות ברגע זה!!!

הצלחתי בהחלט לעשות את מה שהראת, אבל אם לדוגמא אני רוצה שכל הכיפה תהיה מחוררת, במרחקים שווים?

או, זה כבר דורש מחשבה, ומחשבה זה התחום של אשתי, לא שלי :lol:

עקרונית עם מה שהראיתי אפשר לשחק ולעשות כל מיני דברים. למשל, שבכל "שורה" יהיה מספר הולך וגדל של חורים (במקום זוית קבועה). צריך לשחק עם התבניות. טיפ - לא לצפות למצוא איזה "קסם" בתוכנה שיעשה את זה לבד - צריך לחשוב מתמטיקה.

האם קריטי שבאמת המרחק בין כל החורים יהיה שווה? או שרק צריך שזה יראה קצת יותר דומה למסננת מבחינת הפיזור? נסי להסביר מה המטרה.

אז ככה: קודם אהיה ברורה לגבי מה שאני בונה: אני רוצה לעשות מעיין קיפוד עם קוצים. אני רוצה לבנות את הקיפוד (נגיד כמו חצי אבוקדו שוכב), ושבחלק האחורי שלו (איפה שמתחיל להתרחב ועד סופו) שיהיו חורים, לשם אכניס באסמבלי את הקוצים (הם צריכים להיות חלק נפרד מהפארט הראשון).
אחרי מאמצים הצלחתי לעשות את הקיפוד (לא ממש מבינה איך בונים את הצורה הזו-עזרתך בנושא תתקבל בברכה!) אבל אני לא מצליחה לעשות פיזור שווה (או הכי קרוב לשווה) של חורים...התחלתי עם חור אחד בקודקוד של הכיפה, וניסיתי לשכפל אותו. כמו שלימדת אותי, שיכפל לי עם רווחים, וככל שהעלתי א כמות החורים- החורים התחילו לעלות אחד על השני והתחיל בלגן שלם...
מקווה שאני ברורה...
אוף, אין איזה ספר או קובץ שמורידים שממש מלמד את הדברים האלו?! עשיתי כבר את הטוטוריאל, אבל זה לא מספיק! מקווה שאתה תוכל לעזור! :-D

את צריכה לחזור על פעולת השיכפול על הקשת (הPATTERN הראשון) - כל פעם מחדש, עם פרמטרים אחרים.
שיטה יעילה לעשות פעולות עם פרמטרים משתנים- שימוש בטבלת אקסל. כאב ראש לא נורמלי, רק למצבים בהם יש המון פעולות דומות עם שינוי שיטתי.

אסף.

אוקי.

קודם כל, אפשר לעשות את מה שאת רוצה בסולידוורקס, אבל לא בקלות. עקרונית זו לא התוכנה הנכונה. לעיצוב ולצורות אמורפיות או "אורגניות", יש תוכנת תלת מימד אחרות. סולידוורקס נועדה לתכנון מכאני, הכל בה הרבה יותר "קשיח" וגיאומטרי.

לגבי צורת האבוקדו - זה קל, תעשי גוף סיבוב כמו הכיפה בתמונה הראשונה בהסבר שלי אבל תציירי ביד חופשית את פרופיל האבוקדו. זה יכול להיות שני עיגולים, אחד גדול ואחד קטן, שקו משיק מחבר בינהם, וזה יכול להיות משהו יותר מורכב. להקפיד שכל הקוים משיקים אחד לשני - tangent.

לגבי חורים/קוצים/כל פיצ'ר אחר, על צורה שאינה עגולה, אזי במקום circular pattern הפשוט, נסי להשתמש כמו שהציע קודמי בcurve driven pattern או sketch driven pattern. אלו כלים מתקדמים למדי, אבל יש עליהם מידע כללי בhelp של התוכנה. אם אמצא חלון של זמן בימים הקרובים אנסה קצת לשחק ולתת לך כיוון יותר ממוקד, אם יש מישהו אחר שרוצה לעזור ומשעמם לו בעבודה - זה אתגר נחמד. קיפוד-אבוקדו.

כן, לאט לאט אני מבינה את מה שאתה אומר...עדיין- אשמח אם אתה (או מישהו פה) יקח לידיו את האתגר! אני אנסה את מה שאתה מציע, ואדווח מה יצא...אילו תוכנות לדעתך יותר "טובות" לבנייה כזו? לחבר שלי יש את ריינו- מכיר? מה אתה אומר עליה? איך היא שונה מסוליד?
...ותודה ענקית על הנסיון לעזור- לכולם!

אכן ריינו היא התוכנה המתאימה לעיצובים האלה.

אוקי..אבל לצערי אין לי מושג בריינו (אתחיל ללמד את עצמי בקרוב!)
בואו נמקד את השאלה שלי לדבר אחד קטן, שאני מאמינה שאחריו אסתדר..בסה"כ לפעמים אני רוצה לעשות אקסטרוד או קאט אקסטרוד על פני שטח מעוגלים (כמו הכיפה הנ"ל...), ואני מנסה להבין (אלוהים אדירים, זה חייב להיות בתוכנה המטורפת הזו!), איך עושים את זה על פני השטח האלו- כמו בפייס או בסקיצה רגילה. אם אני עושה את זה על סקיצה שמשיקה לשטח פנים, אז כן, אפשר לעשות אקסטרוד או קאט, אבל זה חותך עקום ולא שווה, בדרך כלל צד אחד יותר גבוה מהשני...אתם בטוח מבינים!!! נמרוד!!! בההה!!! הצילו!!!!

המציל נפש אחת בישראל...

מצאתי את הפתרון.
צריך להשתמש בפיצ'ר hole-wizard על המשטח הרצוי.

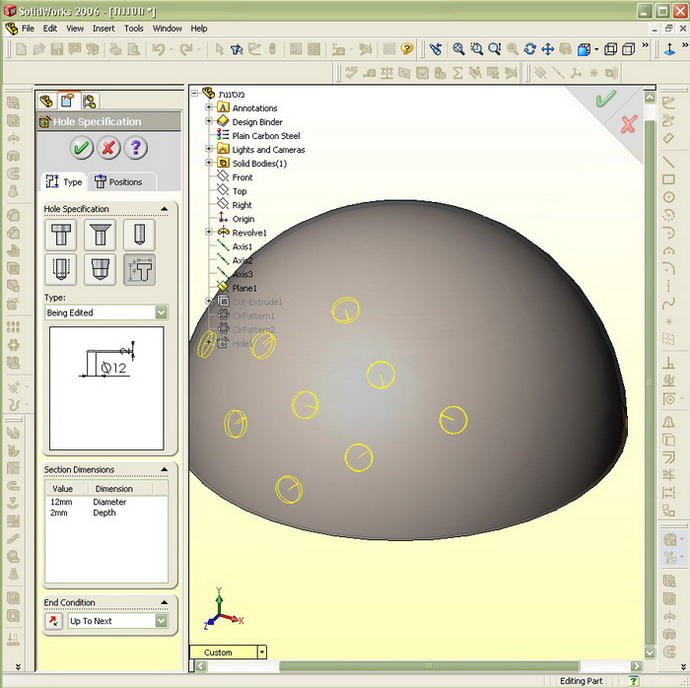

ב"אשף החורים" שני שלבים - סוג החור, וסקיצת מיקומי החורים.

סוג החור- בחרי באופציה המסומנת שבה מגדירים את החור בקוטר ועומק. עבור עומק - לבחור up to next כלומר חור עובר, או להגדיר עומק אם החור לא עובר כרצונך.
http://www.jeepolog.com/forums/attac...tid=2826&stc=1

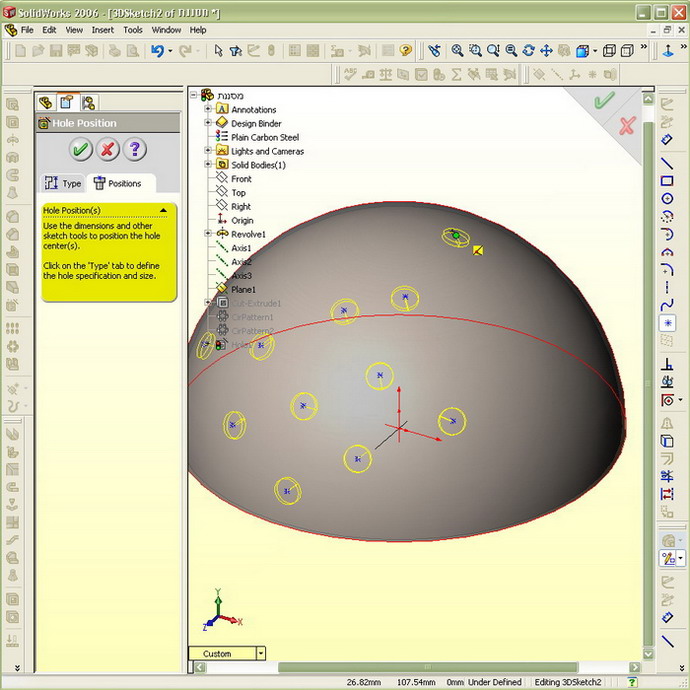

מיקומי החורים - וזה בעצם מה שחיפשת כל הזמן :smile:

מה שנפתח זו סקיצה תלת מימדית. עת זורקת נקודות על המשטח, הן נתפסות אליו. אפשר להמשיך ולצייר קוי בנייה ולהגדיר יחסים ומרחקים כבכל סקיצה תלת מימדית (שזה נושא בפני עצמו...).
http://www.jeepolog.com/forums/attac...tid=2827&stc=1

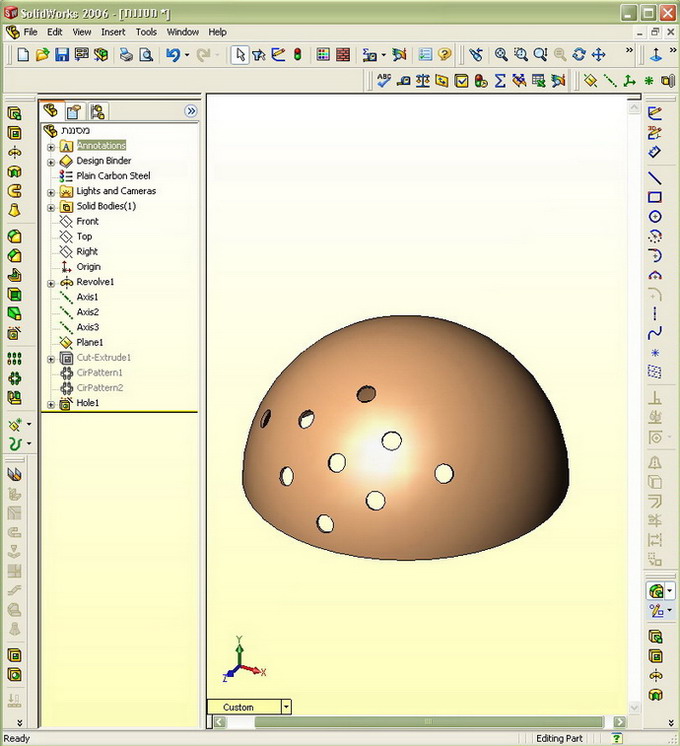

ופרסטו...
http://www.jeepolog.com/forums/attac...tid=2829&stc=1

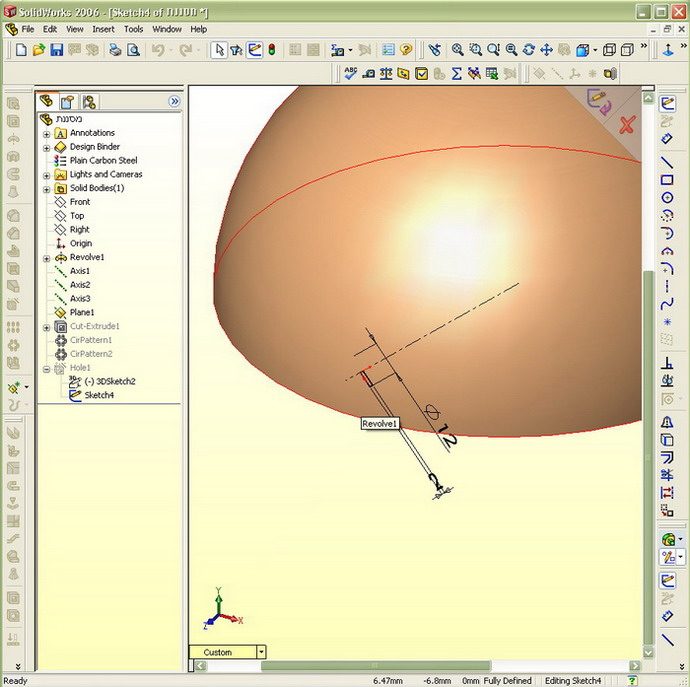

מה שקורה כאן זה כזה דבר - בכל נקודה שהוגדרה כנקודת חור בסקיצה התלת מימדית, התוכנה מגדירה ראשית צירים על פני השטח ומישור ניצב לפנים, ועליו משרטטת סקיצה דו-מימדית רגילה של cut revolve במידות שהגדרנו וחותכת אותו. אפשר לראות על ידי בחינת המרכיבים של הפי'צר:

http://www.jeepolog.com/forums/attac...tid=2828&stc=1

אל תנסי לפזר את מיקומי החורים במרחקים שווים זה מזה על פני הכיפה, נניח ברשת של ריבועים או משולשים או משושים כמו כדורגל (כשקודקודי המצולעים מייצגים את מיקומי הנקודות על הכיפה). הדבר אינו אפשרי מבחינה גיאומטרית אלא אם משתמשים בשתי תבניות, נניח, של משולשים קטנים וגדולים, ריבועים ומשושים וכד'.

ארז
