פרויקט מגירות ומדחס אוויר לדיסקברי דור 1

פרויקט מגירות ומדחס אוויר לדיסקברי דור 1

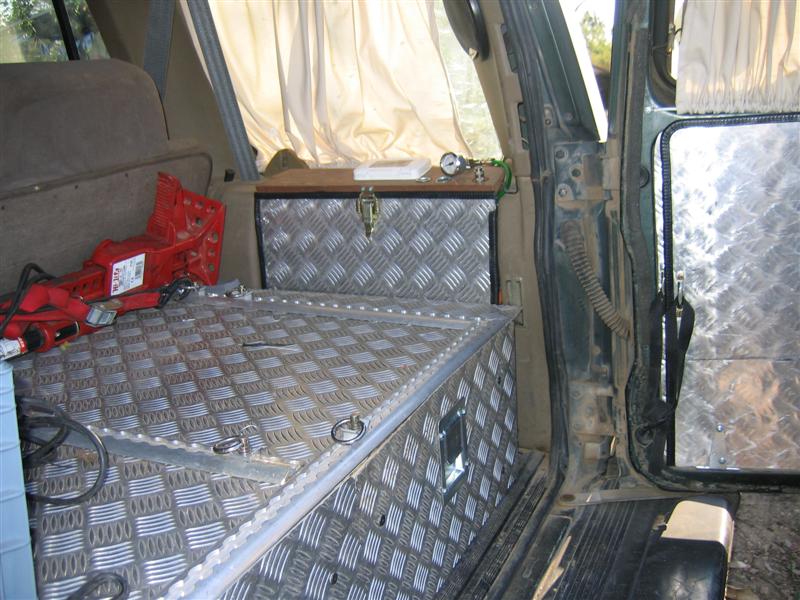

לאחר זמן רב של תכנונים ובדיקות ניצלתי את חופשת הפסח לבניית מגירות ומדחס אוויר קבועה ברכב

מערכת לחץ אוויר
מדחס אוויר לניפוח גלגלים ולהפעלת הנעילה מדובר במדחס רגיל שנקנה בל.כ
שישב על החיבורים של הכיסא הימני בתא מטען, לאחר הפרוק של כיסא נשארת גומחה שמטעימה
בדיוק למדחס
http://www.jeepolog.com/forums/attac...tid=4397&stc=1

קו חשמל ישירות מהמצבר דרך פיוזים משלו לתא מטען מזין את המדחס, מנורה אחורית על הגגון שני שקעים של מצית ועד דברים שאני יחבר בהמשך

http://www.jeepolog.com/forums/attac...tid=4403&stc=1

ההפעלה של המדחס מתבצעת מעמדת הנהג לטובת הנעילה ומתא המטען לטובת ניפוח צמיגים בנוסף יש פיקוד של פרסוסטט דיפרנציאלי לשמירה על המערכת מפסיק ב6 בר ומתחיל ב5.5 בר למערכת מחובר שעון לתצוגה כוס לניקוז מים ומיכל של 1 ל'

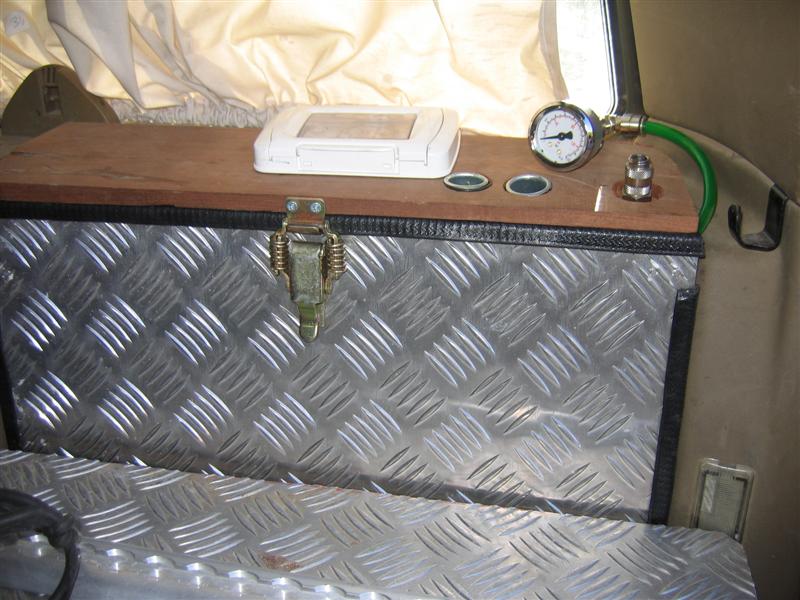

לאחר שהמערכת גמורה בדוקה ועובדת נותר רק לסדר את כול החותים והצינורות בצורה יפה ולקבעה את השעון במקום (העץ זה מהגוני אמיתי)

מגירות
רציתי מגירות שיכלו את כול הדברים אשר איתם אני נוסע באופן קבועה ברכב ( כלי עבודה, אזרה ראשונה, ציוד חילוץ, ארכת קפה, ועוד כול מיני דברים שזר לא יבין)
הוחלט על מגירות בגובה של 25 ס"מ בעומק של תא המטען מהדלת ועד הספסל שזה 70 ס"מ וברוחב של 155 ס"מ שזה כול הפתח מהמשקוף ועד הדלת במצב פתוח
השלד ניבנה מברזל זווית 20 X20 וברזל מרובע 20X20

http://www.jeepolog.com/forums/attac...tid=4405&stc=1

כמובן הכול רותך וניצבע, לשלד חוברו אוזניים לחיבור של המיתקן לרכב על ידי שרשרת ומותחן כך שכול העסק לא יזוז ולא ירעש ובמקרה של קטסטרופה חלילה לא יעוף בתוך הרכב

http://www.jeepolog.com/forums/attac...tid=4404&stc=1

המסילות של המגירות עצמן הם באורך של 70 ס"מ מה שמהפשר שימוש בכול גודל המגירה ומחזיק 100 ק"ג
לעמוד במשקל של התכולה בתנאי שטח.
זה החלק היקר ביותר בכול הפרויקט זוג מסילות עולה 250 ₪ +- וניקנו בחנות א.ר בסגולה פ"ת

המגירה נבנתה מעץ, דיקט 12 מ"מ וזווית 40X40 אלומיניום 1.5 מ"מ לחיזוק בכול הפינות

הנעילה של המגרה במצב סגור היה על ידי ידית עם לשונית חשוב מעוד למצב של פתיחת הדלת כאשר הרכב עומד בעליה

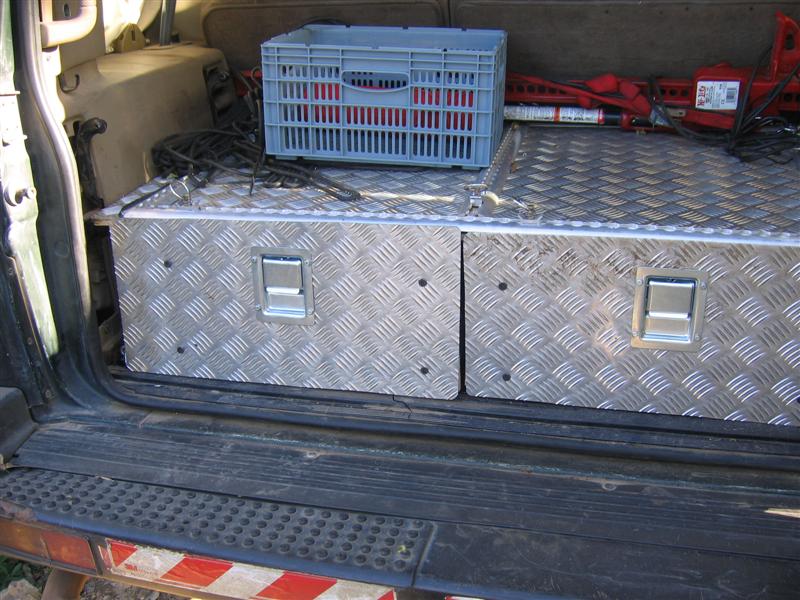

חזית המגירות ומשטח העמסה העליון מצופים באלומיניום מרוק 1.5 +1 מ"מ גם יפה גם קל לניקוי ומעוד עמיד
http://www.jeepolog.com/forums/attac...tid=4401&stc=1

במשטח העמס חוברו פסי קשירה ותופסנים אשר ניתן למקם בהתאם לצורך בדומה לשימוש במטוסים נקנה בנועה פרזול בראש העין
http://www.jeepolog.com/forums/attac...tid=4402&stc=1


בהמשך יבנה גם מיתקן לאי ליפט ורשת חציצה מעחורי הספסל האחורי
לסיכום ניצול המקום והזמינות של הציוד שופרו וחשוב מזה הבטיחות כך שאין דברים לא קשורים אשר יכולים לעוף לעבר הנוסעים
מומלץ בחום
אורן
http://www.jeepolog.com/forums/attac...tid=4400&stc=1

הרעיון והביצוע יפים מאד !


2 שאלות :
1. אתה בטוח שהשרשראות מספיק חזקות ? אני מניח שדבר כזה יכול לפתח תאוצה של כמה טונות בזמן תאונה
2. מה המחיר של המסילות התעופתיות? זה אחלה פתרון לנקודות עיגון לאורך תא המטען




גלעד

השרשרת במתח כול הזמן כך שאין מכה לפי היצרן העומס או של 1/4 טון יש 4 נקודות חיבור זה די מספיק
במידה ואני זוכר נכון (אני יבדוק) המחיר למסילה או 100 ש"ח לפס של 3 מטר 10 ש"ח לתפס 1 של 1.4 טון יש גם טפסנים יותר גדולים ויותר יקרים
אורן

מה היתה העלות הכוללת?

העלות הכוללת שלי לא משקפת ביגלל שחלק מהחומרים היו זמינים וללא תשלום בסך הכול +-800 ש"ח
אני מאריך שבמידה שנכלול את הכול זה 1500-2000 ש"ח ללא עבודה

עבודה יפיפיה, תתחדש!

נראה טוב!

תבדוק שהמגירות לא חוסמות את פתח שאיבת האויר החוזר במידה ויש לך מזגן אחורי.

מדהים!!!



אביגדור

עדכון למחיר פסי קשירה
המחיר לפס של 3 מטר או 190 ש"ח כולל מע"מ
היום קניתי עבור חבר שבקרוב גם יפרסם את היצירה שלו
אורן

אורן,
למה אתה מגלה?
אתה הורס לי את אפקט ההפתעה.

טוב, לא חשוב. הגלריה עלתה להנתאכם כאן .

היכן קונים את האלומיניום המרוג לפי יריעה?

עזרתכם?.

כרמלי

ציטוט:

---

נכתב במקור על ידי toy4FUN

אורן,
למה אתה מגלה?
אתה הורס לי את אפקט ההפתעה.

טוב, לא חשוב. הגלריה עלתה להנתאכם כאן .

---

מתכות ארד דרך סלמה 48 ת"א 6816061 היכן חתכת את הלוחות האלומיניום
