תגובה להודעה: אופניים ממונעות
מתוך חוות דעת של חנן שעשה על אופניים של אקו רייד
(כדי שיהיה לך את הנתונים הטכניים)
http://www.galgalyarok.org/archives/276
"היום נפגשתי עם פבל מאקורייד. אקורייד מוכרים אופניים חשמליים עם קיט המתחבר למערכת התמסורת. זהו קיט זהה ל-cyclone (או פה) שפבל מרכיב בעצמו בארץ מרכיבים שבחלקם מגיעים מסין וחלקם מיוצרים כאן. מנוע 250 וואט (עם פחמים) מתחבר לגלגל שיניים מנירוסטה, עם כ-42-48 שיניים (פבל מתאים לפי הלקוח), שמחליף את הגלגל שיניים הראשי של האופניים, ומחובר עם פריילוף לגלגל שיניים נוסף שחובק את השרשרת. זה מאפשר סיבוב של הגלגלים כאילו אין מנוע, ובנוסף, שימוש במהלכים יחד עם המנוע. זוהי התנהגות שאני לא רגיל אליה, כיוון שרוב הקיטים עליהם נסעתי השתמשו במנוע צירי (hub motor). יש לזה יתרונות - השימוש בהילוכים מאפשר להוציא תחום עבודה רחב יותר מהמנוע (שכבר מלכתחילה יש לו תחום רחב), ואם פבל התאים לכם גלגל שיניים, תוכלו לעזור למנוע בכל הילוך. לעומת זאת, המנוע מסתובב בסל"ד מהיר ומשמיע רעש דקיק, שלא קיים במנועם הציריים.
עלות הרכבת קיט עם מנוע 24 וולט 250 וואט, ומצברי ליתיום-יון (Lithium ion) שצריכים להחזיק ע-800 טעינות לפי היצרן (מספר הגיוני) היא כ-3500 ש"ח. אחד המחירים הזולים בארץ, אם לא הזול ביותר, עבור מצברי ליתיום איכותיים.
לקחתי היום לסיבוב אופניים מתקפלים זולים שלהם חובר הקיט - סכ"ה נסיעה נעימה, אך קשה להתרגל למנוע 250 וואט אחרי שנסעתי כל כך הרבה זמן על 350. אני מחכה לנסיעת המבחן המלאה שאעשה בקרוב, ובה אמדוד את כל הפרמטרים שציינתי למעלה. "
http://sites.google.com/site/ecoflashride/Home
אמיר.
תגובה להודעה: אופניים ממונעות
ציטוט:
נכתב במקור על ידי
אמיר בא
לקחתי היום לסיבוב אופניים מתקפלים זולים שלהם חובר הקיט - סכ"ה נסיעה נעימה, אך קשה להתרגל למנוע 250 וואט אחרי שנסעתי כל כך הרבה זמן על 350. אני מחכה לנסיעת המבחן המלאה שאעשה בקרוב, ובה אמדוד את כל הפרמטרים שציינתי למעלה. "
אמיר.
יש לך קישור או תמונה לאופניים המתקפלים?
אביגדור
תגובה להודעה: אופניים ממונעות
אחים שלי תודה רבה על התגובה המהירה אבל..
הכוונה שלי לעשות עם מנוע של בנזין בגלל זה אני מעדיף שתקראו מה שקראתי שוב אולי לא הסברתי מספיק.
דרך אגב יש לי אופניים כאלה בבית ואני רוצה לבנות מבנזין אז תענו על התשובות מי שיודע בבקשה
תודה..
תגובה להודעה: אופניים ממונעות
אני לא מומחה גדול אבל נראה לי שבשביל מנוע בנזין אתה צריך קלאץ מזן כל שהוא ולא חיבור קבוע (שווה לנסות למצוא פיאג'ו סי).
כמו כן עליך לחשוב על חיזוקים לשילדת האופניים בכל זאת מנוע 50CC יכול להפיק 6/7 כוחות סוס פלוס המשקל של המנוע.
וכמובן שרשרת שתהיה חזקה דיה לשאת בתפוקת המנוע.
חשוב גם מערכת בלימה שתוכל לשאת בעומס הנוסף.
בהצלחה
תגובה להודעה: אופניים ממונעות
ככה בנוגע לבלימה יש לי בולמי דיסק...
לגבי המנוע אני יקנה מנוע עם בוסוטר יענו משיכה כזאת ועם קלאץ מובנה כאילו לא ידית קלאץ הקלאץ בנוי במנוע כבר..
בגלל זה אני לא יודע אם זה אפשרי עם הקומבינה שכתבתי עם ההילוכים.
ואם 50 סמק זה חזק מדי אולי 42 ?
4 קבצים מצורפים
תגובה להודעה: אופניים ממונעות
אביגדור ,

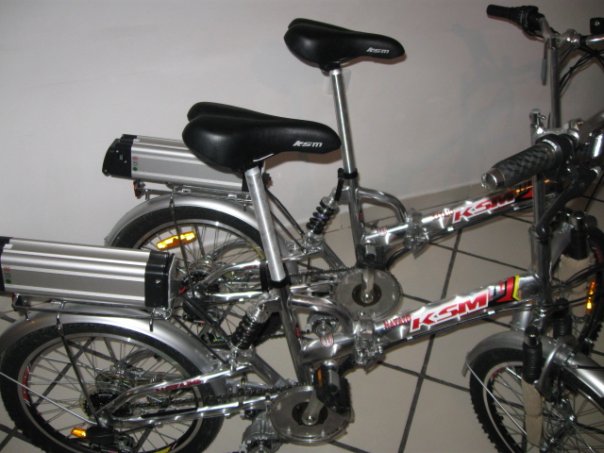

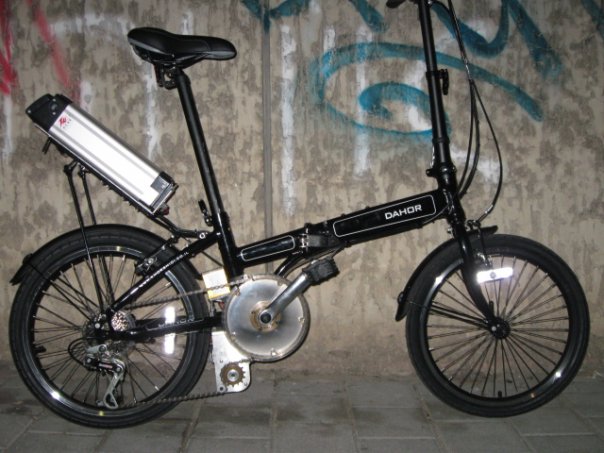

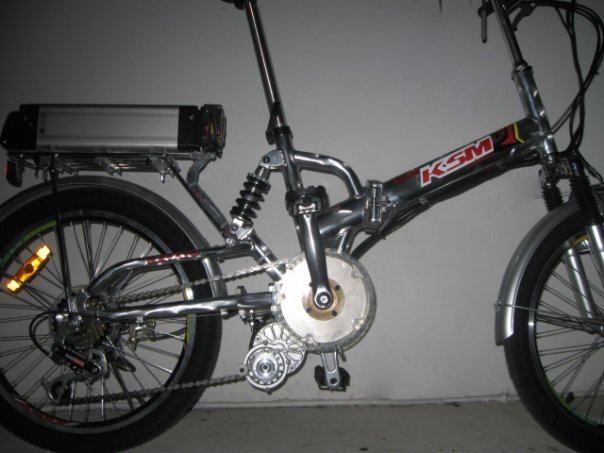

אני מצרף תמונות לגבי האופניים המתקפלות הממונעות ,
אם אתה מתעניין , או רוצה "נסיעת מבחן" ...
לחבר שלי יש כאלה והוא מקושר לחברה שמביאה אותם לארץ
אמיר.
http://www.jeepolog.com/forums/attac...1&d=1245435813
http://www.jeepolog.com/forums/attac...1&d=1245435813
http://www.jeepolog.com/forums/attac...1&d=1245435813
תגובה להודעה: אופניים ממונעות
יקיר,
הבעיות שצפויות לך לדעתי יגיעו יותר מהכיוון של האופניים ופחות מהמנוע.
שים לב שאופניים מתוכננים לעמוד בעמסים שהרגל האנושית מסוגלת להפעיל, וזה יבוא לידי ביטוי בהרבה מאד מערכות שתשאיר במצבן המקורי באופניים ואני אפרט:
1. מערכת ההנעה:
א. השרשרת לא בנויה לעמוד בעומסים הללו והיא כנראה לא תחזיק הרבה זמן מעמד.
ב. מעביר ההילוכים: מתוכנן לעבוד בקו שבו היום נמצאת השרשרת ולא בשום קו אחר. כל סטייה מהכיוון של מיקום הגלגל"שים הקדממים הן בציר האופקי- ימינה ושמאלה (מה שמכונה:chain line), והן בציר האנכי עשויה להוות בעייה.
ג. צפויה לך שחיקה מוגברת של גלגלי השיניים האחוריים (כסטה), ושרשרת מה שיוביל לקפיצות שרשרת תכופות וצורך בהחלפת מכלולים יקרים.
ד. אוזן אחורית ומעביר אחורי: שוב, מתוכננים להעברת הילוכים לא תחת עומס מה שיהווה נקודת כשל קריטית במערכת.
2. שלדה: שלדה של אופניים הינה דבר מתוחכם ומהונדס לפרטים. כל שינוי או הוספה של ריתוך לשלדה המקורית עשויה להוביל לקריסתה.
3. גלגל אחרוי: החיבור של הנאבה (כולל הפריילוף עצמו) לחישוק ע"י הסיחים לא בטוח יעמוד בעומס...
4. במידה ויש לך בולם אחורי קח בחשבון שתנועת המתלה האחורי מושפעת מאד ממשיכת השרשרת מכיוון הציר המרכזי (איפה שהפדלים...) וכל מכת גז שלך תמנע מהמתלה לעבוד או לחילופין תצמיד אותו לרצפה...
כל הנאמר כאן הוא לפי מיטב הבנתי כמי שמתפרנס מלהיות מכונאי אופניים ...
בהצלחה!
תגובה להודעה: אופניים ממונעות
תגובה להודעה: אופניים ממונעות
אמנם לא יצא לי לבנות אפניים כאלו אבל ראיתי כמה.
חלק בנויות בגישה שאתה מתכנן -מנוע במקום פדאלים, אמנם נראה יותר טוב אבל מעט יותר מסובך לביצוע.
ישנה עוד דרך שראיתי:
לוקחים מנוע של קנטים (חרמש מוטורי), חותכים את המוט שלו, ופשוט מצמידים את הציר החשוף,
או שמכינים גלגלת שתתלבש עליו, לצמיג האחורי של האפניים.
כל המנוע נמצא על ציר ופעולת הקלאץ נוצרת כשאתה מפריד את הציר הנ"ל מהצמיג ע"י הזזת המנוע.
לא אלגנטי, אבל עובד ומהיר!!
דרך שלישית :
למצוא משור שרשרת ישן, לחבר אותו באזור הסבל ולהשתמש בגלגל"ש המקורי
- חשוב לבדוק שהמשור מתאים לשרשרת לפני שמתחילים, יש כמה סטנדרטים.
טיפה יותר אלגנטי ומהיר בטירוף!!!
תגובה להודעה: אופניים ממונעות
בשני הסרטונים האלה יש את כל מה שאתה צריך בשביל לבנות אופניים ממונעות עם מנוע בנזין,
כולל הדגמה איך הבחור בנה אותם , ואיזה מנוע צריך... איזה גלגלי שיניים וכו'
תסתכל על הכל - ממש מההתחלה ועד הסוף ...
http://www.youtube.com/watch?v=uruaR...e=channel_page
http://www.youtube.com/watch?v=uEykJ...e=channel_page
אמיר.
תגובה להודעה: אופניים ממונעות
תודה רבה אחים שלי באמת עזרתם לי..
אם מישהו יודע מאיפה אני יכול להשיג מנוע שיתאים לי שירשום לי או יכנס אליי לאי סי 290244280 וזה יעזור מאוד תודה..
2 קבצים מצורפים
תגובה להודעה: אופניים ממונעות
נתקלתי לא מזמן ביצור הבא
נראה לי מעניין כפרוייקט למסגר מתחיל, וקטסטרופה מוטורית באופן כללי...
לא בטוח,לא נח ולא יעיל.
אל תנסה את זה בבית!
בברכה,טושי
תגובה להודעה: אופניים ממונעות
ציטוט:
נכתב במקור על ידי
tooshey
נתקלתי לא מזמן ביצור הבא
נראה לי מעניין כפרוייקט למסגר מתחיל, וקטסטרופה מוטורית באופן כללי...
לא בטוח,לא נח ולא יעיל.
אל תנסה את זה בבית!
בברכה,טושי
ויש אפילו שם יצרן...
אביגדור
