חידה נחמדה: איך קודחים חור מרובע?

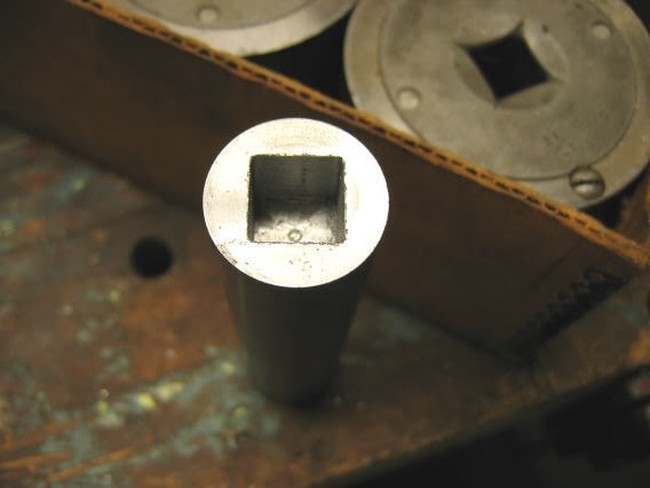

איך קודחים חור בצורת ריבוע?

http://www.jeepolog.com/forums/attac...1&d=1256018197

מחטטה, אני חושב.

מתקופת לימודי בתיכון אני זוכר שהיתה מכונה שנקראה מחטטה,
סכין, שמזכיר במשהו סכין מחרטה מהסוג הישן, כזה שלא מחליפים להבים אלא משחיזים ומקפידים על שלושת זויות ההשחזה...
המכונה יודעת לעלות ולרדת אנכית.






?
סביון

יש מכונה לעיבוד שבבי שניקראת מכצוע היא עושה חורים מרובעים וכ'ו (שיטה ישנה). היום יש שיטות חדשות של אלקטורוליזה, אל ידי זרם חשמלי חודר לחומר הזכר העשוי מנחושת או פליז וכך נוצר החור עם הוא לא קדח עובר. ואם הקדח עובר אז יש שיטה של חיתוך בחוט אל אותו עיקרון של זרם חשמלי, החור בכל צורה שתירצה ומאד מדוייק (ויקר).

טל

http://upper.us.edu/faculty/smith/reuleaux.htm

אלקטרוארוזיה-זה השם של התהליך."עיכול" בעזרת חשמל במתח גבוה.

ציטוט:

---

נכתב במקור על ידי חנן גולומבק

http://upper.us.edu/faculty/smith/reuleaux.htm

---

ממש קידוח וואנקל.....:cool:

ציטוט:

---

נכתב במקור על ידי נמרוד

איך קודחים חור בצורת ריבוע?

http://www.jeepolog.com/forums/attac...1&d=1256018197

---

אני חושב שאתה מתכוון לשיטה של קידוח חור עגול בקוטר שנכנס למרובע ולאחר מכן כובשים פנימה סכין מרובע עם מכבש .
עידו

את זה אין בעיה לכרסם
הפינות עגולות כמו של כרסום קטן
זה אפשרי די בקלות
מבצעים חיסור מבנה עם כרסום יותר גדול
ועם קטן מנקים את הפינות
בהצלחה

אורי

ציטוט:

---

נכתב במקור על ידי חנן גולומבק

http://upper.us.edu/faculty/smith/reuleaux.htm

---

יש הרבה שיטות, והתשובה האינטואיטיבית שלי היא כשל הרוב כאן - ארוזיה - Electrical Discharge Machining, אבל חנן קלע לדעת המשורר הפעם - החור הזה אכן נקדח, על מחרטה, על ידי המקדח האקסצנטרי. שתי תמונות מספרות את כל הסיפור:

http://upper.us.edu/faculty/smith/reul-8.jpg

http://mail2web.com/blog/wp-content/...8/reuleaux.gif

בעזרת כלי מיוחד המותקן על רכב המחרטה, במקום סכין חריטה מקובל, ניתן לבצע
קדחים צורתיים{ משולש , מרובע , משושה וכו }.
המתקן מאוד פשוט וגם עושה את העבודה......
עוד פרטים וידע { בחינם ..) מיכאל הרפז 04 8760769

edm לחור בגודל כזה תהיה איטית ביותר.

ציטוט:

---

נכתב במקור על ידי נמרוד

יש הרבה שיטות, והתשובה האינטואיטיבית שלי היא כשל הרוב כאן - ארוזיה - Electrical Discharge Machining, אבל חנן קלע לדעת המשורר הפעם - החור הזה אכן נקדח, על מחרטה, על ידי המקדח האקסצנטרי. שתי תמונות מספרות את כל הסיפור:

http://upper.us.edu/faculty/smith/reul-8.jpg

http://mail2web.com/blog/wp-content/...8/reuleaux.gif

---

מזכיר מנוע וונקל לא?
