התקנת מחשב ניווט בקונסולה של WJ

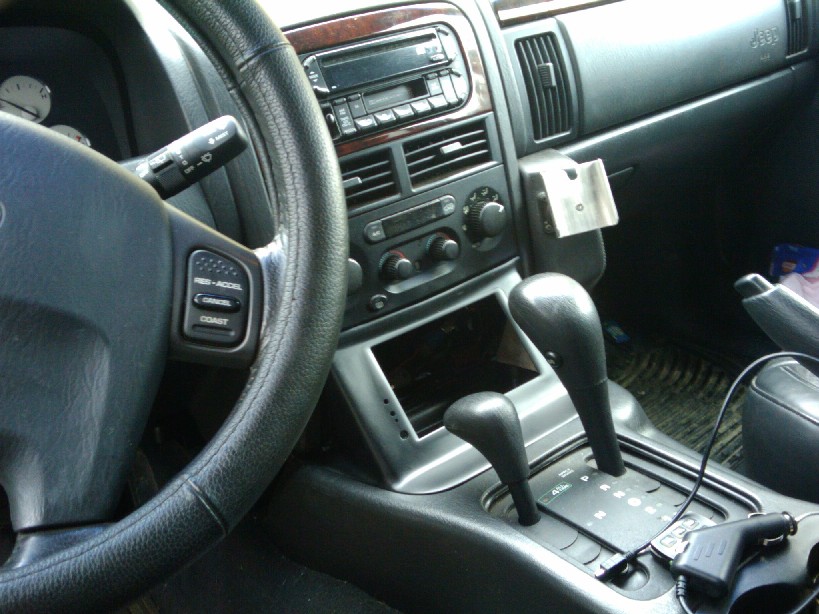

זה התחיל ממאפרה + המסגרת שלה שהיו שבורים עוד כשקניתי את הרכב, והיו מודבקת בצורה מגעילה. כיוון שאין פירוקיות עם WJים בארץ (אשמח לדעת אם אכן יש) בדקתי עם מכשילי תנועה שם דרשו סכום של משהו כמו 1500 ש"ח לחלק הפלסטיק הזה... (כי זה בא קומפלט ולא רק המסגרת)

פרוייקטצ'יק שרץ לי כבר הרבה זמן בראש, ורק עכשיו היו לי כמה ימים (בין עבודות) לעשות עם זה משהו.

היה לי מחשב CE בגודל 7 אינטש שמריץ את כל תוכנות הניווט הרלוונטיות (IGO, OZI וכו') אז החלטתי להתקין אותו במקום המאפרה, המצית, ושקע הכח הנוסף שהיו על אותו הפלסטיק. חיברתי לו GPS חוטי ובדקתי שאכן הכל עובד.

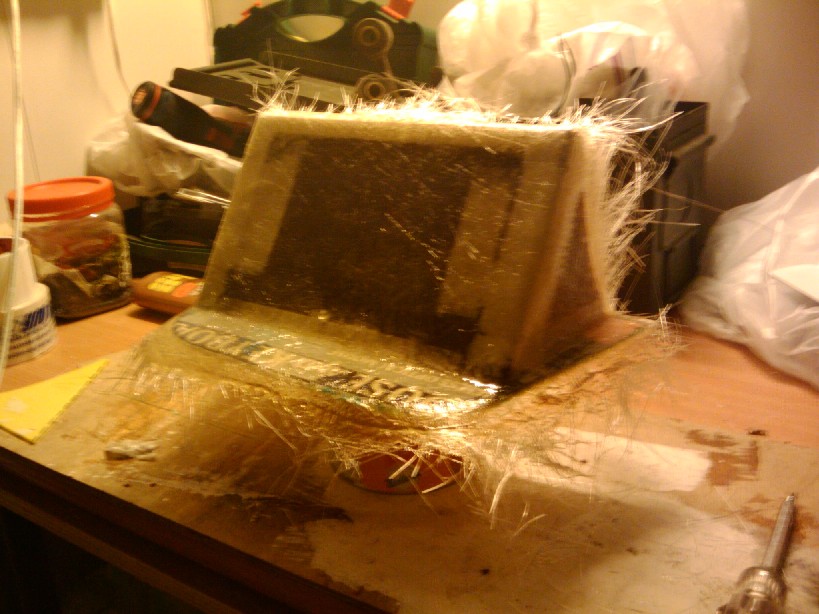

שלב ראשון, בניית שלד מקרטון וציפוי ב 3-4 שכבות של פיברגלס ופוליאסטר. פעם ראשונה שאני מתעסק עם זה, וזה הרבה יותר קל ממה שנדמה. מורחים, מדביקים וזה מסתדר לבד...

http://www.jeepolog.com/forums/pictu...pictureid=4253

השלב הבא, חיתוך שאריות הפיבר (בהתחלה עם מספריים, ואחרי שנשברו לי, עברתי לדיסק)

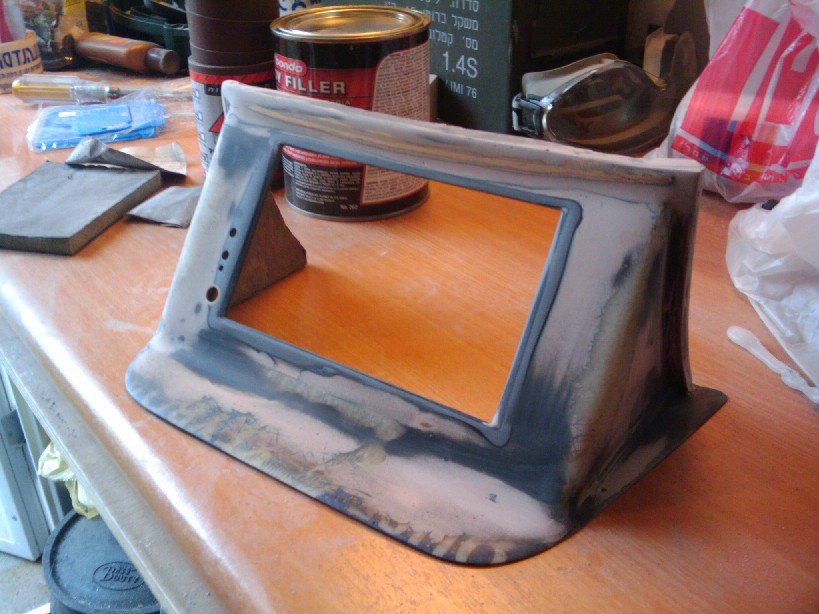

עד לקבלת הצורה הכללית. אח"כ הדבקת המסגרת הקדמית של המחשב - דרוש פירוק של כמה ברגים והוא יצא החוצה) והדבקה שלו במקום על גוף הפיבר. אחרי זה מריחה של מרק פחחים (בונדו מומלץ בפורומים שונים, אז קניתי כזה) ושיוף, מריחה, שיוף, מריחה, שיוף, מריחה, שיוף, מריחה, שיוף, מריחה, שיוף, מריחה, שיוף..... עד לקבלת שטח חלק ללא חורים, סדקים וכו'.

http://www.jeepolog.com/forums/pictu...pictureid=4254

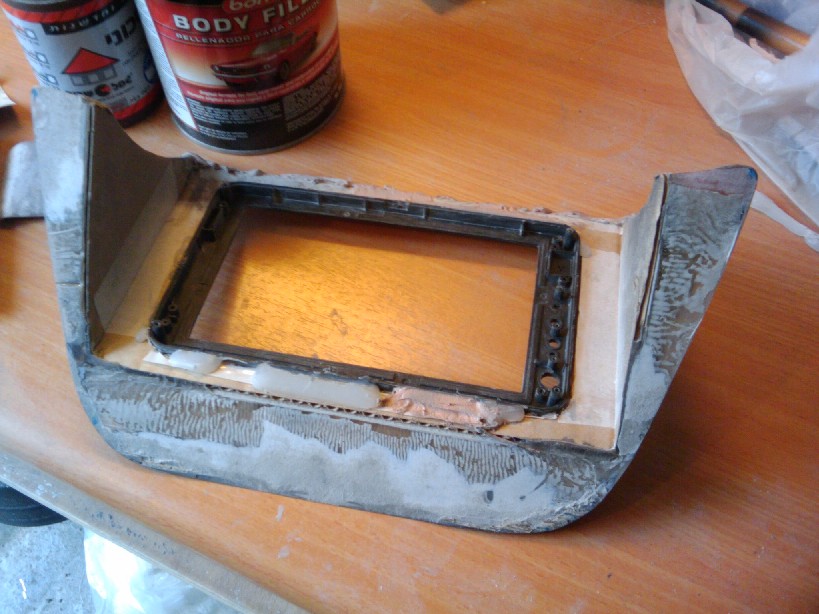

מאחור ניתן לראות את הקרטון, ואת המסגרת הקדמית של המחשב

http://www.jeepolog.com/forums/pictu...pictureid=4255

אחרי צביעה, בדיקת התאמה ברכב לפני הרכבת המחשב

http://www.jeepolog.com/forums/pictu...pictureid=4256

סגירה והפעלה

http://www.jeepolog.com/forums/pictu...pictureid=4257

עובד מעולה, אבל רואים שזה פעם ראשונה שלי שאני מתעסק עם פחחות...הגימור גם אחרי כל השיופים לא 100% אבל נגמר לי הזמן (והאצבעות) אז התפשרתי לבינתיים. אני עוד יעשה (או לא...) מקצה שיפורים.

איל

יפה מאוד אהבתי..

במקצה שיפורים תוסיף שני כניסות של מצתים (לטעינה, אביזרים וכאלה)

ציטוט:

---

נכתב במקור על ידי השועל

יפה מאוד אהבתי..

במקצה שיפורים תוסיף שני כניסות של מצתים (לטעינה, אביזרים וכאלה)

---

תודה. רציתי אבל אין כלכך מקום, אז הוצאתי מאחור מפצל ל-3 שקעי מצית שמחובר בצד.

תשמע עבודה טובה

אני כבר כמה זמן שובר את הראש איך לשים מכשיר שיראה קבוע
עכשיו הבנתי ואני מתחיל לעבוד

זה קצת מורכב כי אני רוצה לשים מחשב נייד שהוא גם הופך כמו טאבלט וגם רגיל

איזה מכשיר זה שמריץ את כל התוכנות אם תוכל לשתף גם אותנו

משה

איל נראה מצוין .
עידו

אהה !

אז לצורך זה נעלמת בשבוע האחרון ...

סחתיין עליכום :)

אייל

תודה על המחמאות.

המכשיר הוא סיני PC-745 של Lilliput או Kangput
http://www.diytrade.com/china/4/prod...WinCE_5_0.html

הביאו לי אותו מסין, ישר מהאריזה הצלחתי ברב חכמותי למחוק לו את ה-ROM... (במילים אחרות - להרוג אותו) שלחתי חזרה ליצרן והוא החליף לי באחריות לחדש.

כל מכשיר שמריץ CE (גירסה 5 ומעלה יותר טוב) יעבוד. היתרון בדגם הזה, הוא שכפתורי ההפעלה הם בחזית ולא בצד כמו רוב המכשירים.
זה לא PC ולא יכול להריץ XP או דומה. לא מתאים כ-CARPC להרצת אינטרנט, מולטימדיה וכו', אבל לניווט זה מעל הראש.
בתיאוריה יש לו משחקים, מדיה-פלייר וכו' אבל וידאו זה לא סוחב ממש. אולי MP3 כן, אבל אז צריך לחווט גם חיבור למגבר/רמקולים של הרכב.

מה שכן אני אוסיף מתישהו, זה מצלמות וידאו שיש בו 2 כניסות. אחת לרוורס והשניה אני חושב להתקין מתחת לרכב, מסתכלת קדימה. לעזור בעבירות בלי מכוון...

איל

אפשר לאפר במסך הזה ?

הי,
נראה ממש מוצלח, כל הכבוד.
היכן קנית את הפיברגלאס והפוליאסטר?
(יש לי כמה פרוייקטים שאני צריך לאלפא...)

תודה,
סער.

ציטוט:

---

נכתב במקור על ידי גניסלב רונן

אפשר לאפר במסך הזה ?

---

בעיקרון אפשר, אבל לא התקנתי את התוכנה...

ציטוט:

---

נכתב במקור על ידי Saar

הי,
נראה ממש מוצלח, כל הכבוד.
היכן קנית את הפיברגלאס והפוליאסטר?
(יש לי כמה פרוייקטים שאני צריך לאלפא...)

תודה,
סער.

---

קניתי בבורג המפרץ, אבל אני מאמין שבכמויות קטנות (1 מ"ר + 500 גרם פוליאסטר) יש בכל חנות טכנית/טמבוריה.
בכמות יותר גדולה הייתי מחפש את המקור (יש מישהו במפרץ, לא זוכר את השם), אבל לי זה לא היה רלוונטי.

אל תשכח גם לקנות מסכת נשימה טובה לחומרים רעילים אם אין לך. הפוליאסטר, ואבק מהזכוכית בשיוף זה רע!

איל

תכנון וביצוע יפים מאד.
שכוייח..

כל הכבוד נראה מקורי

פיניש יפה מאוד, מתחבר לדש בצורה חלקה.
כל הכבוד, תתחדש.

בהחלט נראה רציני ביותר.

אם אפשר קצת פרטים על החיווטים.

ואני אצרף גם תמונה של הדש אצלי, אני כבר חודש מסתכל על זה ולא מבין איפה אפשר לחתוך ...

גיא,

למען האמת אין ממש חיווטים מיוחדים...
המחשב מחובר לשקע המצת שהיה שם - (העפתי את הפלסטיקה אבל 2 שקעי מצת נשארו מחוברים. השני מחובר למפצל שלישית שקעי מצת שמחובר בצד - שיהיה.)

ה-GPS מחובר למחשב עם הכבל שלו. רק שבגלל שהסינים היו חייבים לעשות את הפינים של התקשורת שונה מהתקן העולמי, הייתי אמור לחתוך את הכבל של המקלט ולהחליף בין הגידים כדי שיעבוד. (בפועל במקום לחתוך הכנתי כבל מעביר ז/נ מכבל מאריך ישן של עכבר שמוליך כל פין למקום הנכון) אם תגיע לזה אני מבטיח לעזור - לא מסובך ולא רחוק...

מצלמות בתכנון אבל עוד לא קניתי/מצאתי/חיברתי. הכוונה היא מצלמת רוורס ומצלמת גחון קדמית. את הטריגר נראה לי שאני אחבר למפסקים ידניים כדי לא להסתבך עם הרוורס...

זהו. אם משהו לא ברור תגיד.

איל

חשבתי להתקין את זה ב-JK אבל אחרי בדיקה קלה, כניראה שבשביל לעשות את זה חייבים לחרב לגמרי את מה שבניתי...

בקיצור, מבצע חד-פעמי לפני שאני נשבר (ושובר)

מישהו מבעלי ה-WJ רוצה לקנות את המערכת הזו, ושבמקומה אני אקנה מסך 2DIN ל-JK?
זה WIN-WIN...

http://www.jeepolog.com/forums/pictu...pictureid=4257

נכנס בלי קדיחות או חיתוכים 1:1 במקום המאפרה.
יש IGO ו-OZI EXPLORER (ועוד 100 תוכנות שלי לא היה מה לעשות איתן..)


איל
