שלום לכולם!
רציתי לשתף אתכם בפרויקט שהתחלתי לפני מספר ימים.
אשמח להארות והמלצות מכם במהלך הבנייה.
אז ככה קניתי תוכניות מ-EGDE בקובץ PDF לפני כחצי שנה ולאחר בהייה ארוכה בתוכניות התחלתי לפני מספר ימים בתהליך הבנייה, הנה מספר תמונות:
קובץ מצורף 27090 קובץ מצורף 27085 קובץ מצורף 27086 קובץ מצורף 27087 קובץ מצורף 27088 קובץ מצורף 27089

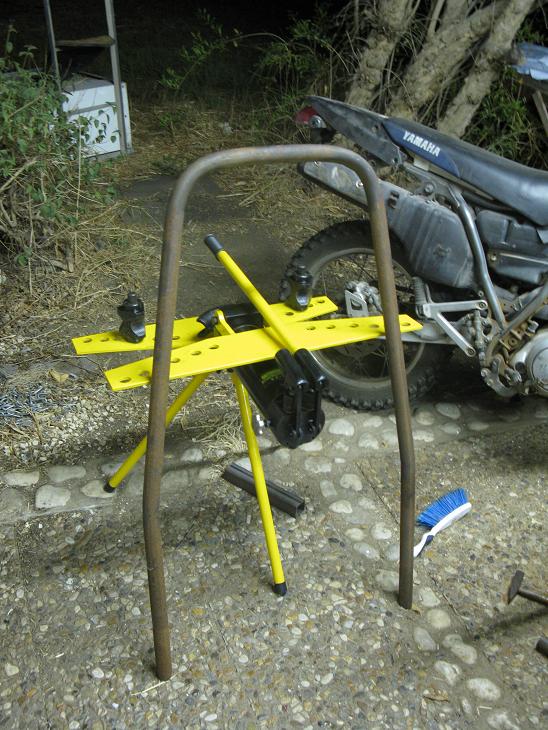

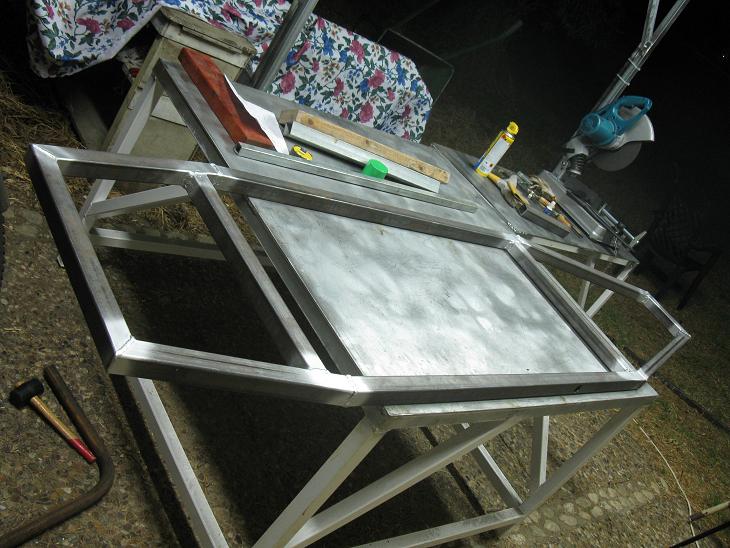

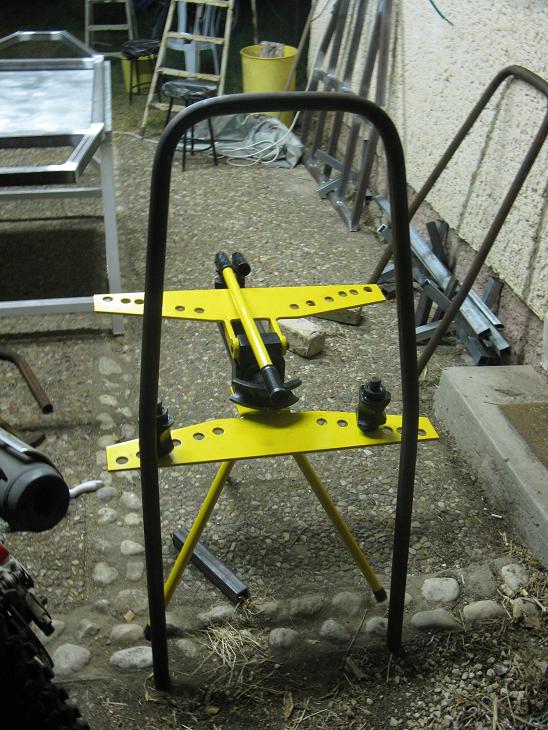

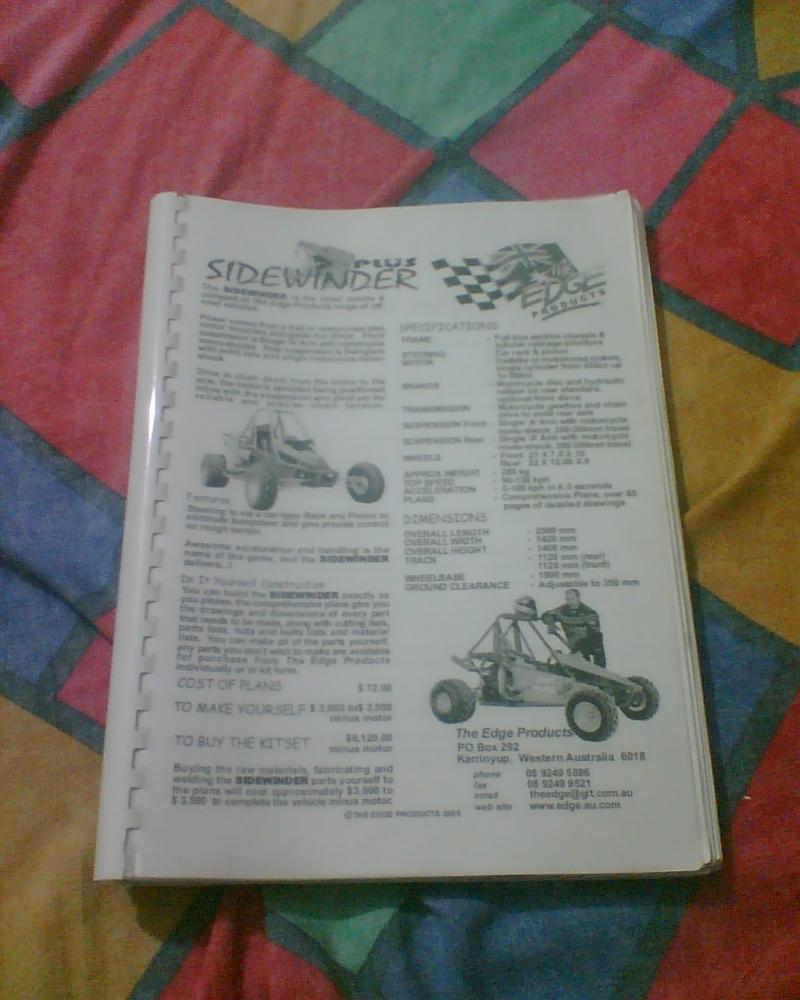

החוברת,הבסיס,המסגרת העליונה ושתי הקשתות.
אני אעלה עוד תמונות עם התקדמות הבאגי.
עבודה יפה מאוד , הבסיס נראה מאוזן , הריתוכים נראים מצויין בסה"כ נראה מעולה !
בהצלחה בהמשך ( מחכה לראות התקדמות נוספת ) .
מאד מאד יפה, עם מה אתה מרתך ?
בהצלחה.
עם רתכת אלקטרונית deca ואלק' z-11
שלום נתאי,
עבודה יפה מאוד!!
רואים שיש לך המון ניסיון עם אלקטרודות, ועוד על מגולוון- שאפו.
כבר בחרת מנוע? באיזה בולמים אתה מתכוון להשתמש?
בהצלחה, אם תצטרך איזושהי עזרה אתה מוזמן לפנות אלי בה"פ.
שוב שלום לכולם.
קודם כל תודה על התגובות.. (ול Porsche_Dude מנוע קיבלת.. קפיצים??:confused: יש רעיונות? לא יקרים במיוחד..)
יש למישהו ניסיון עם קיצור מסרק הגה? (דיהטסו אפלאוז)

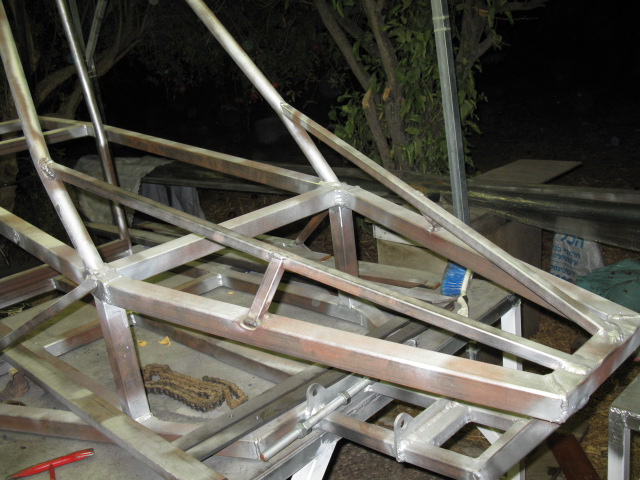

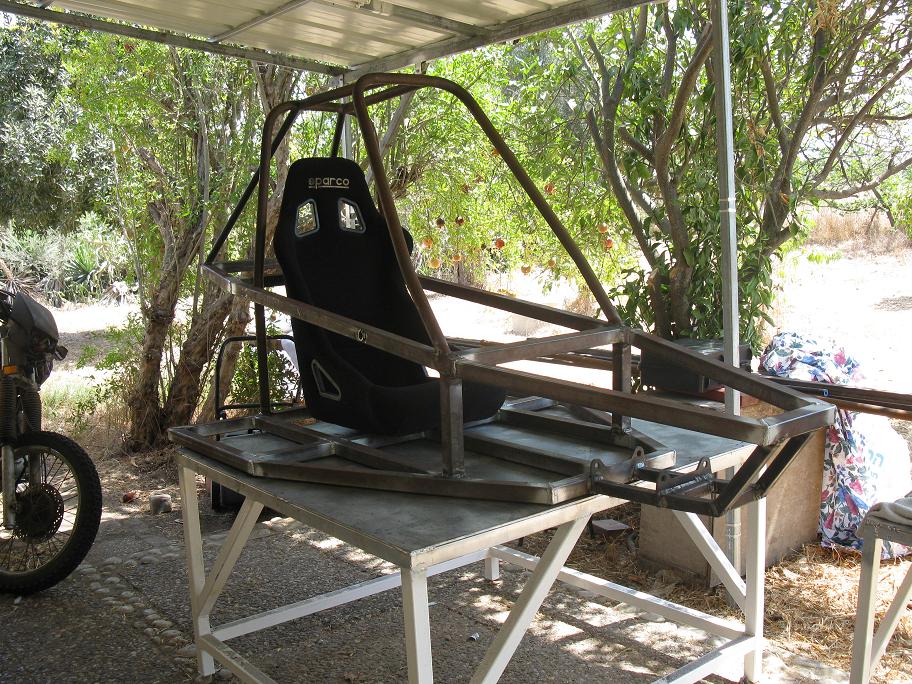

אז ככה בימים האחרונים היה לי קצת זמן לעבוד על הבאגי וגם קניתי כסא אז הנה כמה תמונות.
קובץ מצורף 27311
קובץ מצורף 27312
קובץ מצורף 27313

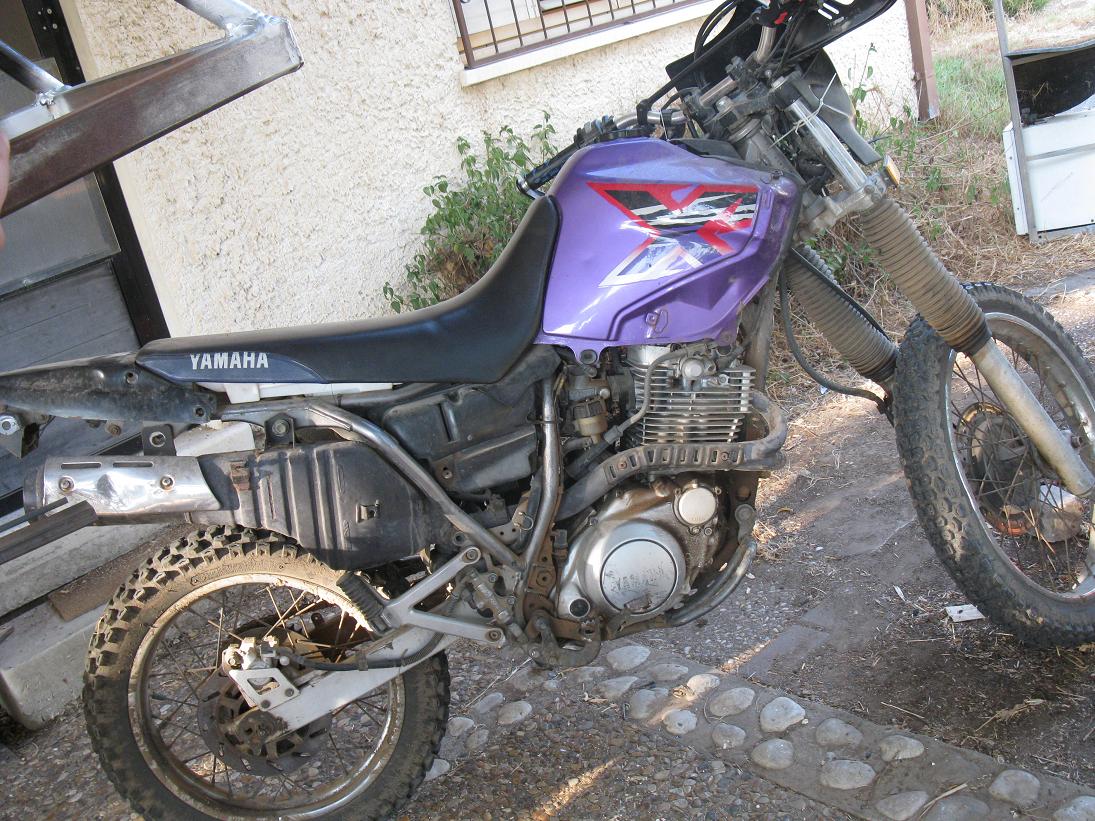

והאופנוע המיועד לשחיטה
:mad:
קובץ מצורף 27314
יפה מאוד, יש לך אחלה קצב התקדמות!
הXT600 אופנוע נחמד מאוד, באמת בחירה טובה.
מבחינת הבולמים זאת באמת בעיה, גם אני לא ממש יודע מה לבחור.. אם יש לך 600 דולר לבזבז על שלישיית אייר שוקס של פוקס, אני חושב שזאת תיהיה הבחירה הכי טובה(יש לך אפשרות לשחק עם הלחץ אוויר וככה לחזק או להחליש אותו).
אתה יכול גם לקנות פה בארץ, בולם אחד עולה 1600 ש"ח.
לי אישית אין כרגע סכום כזה, לכן אין ברירה אלא לנסות ולראות אם בולמים אחרים מתאימים או לא..
למה דווקא מסרק הגה של אפלאוז? תצטרך לשרטט בעצמך תושבת מסרק חדשה..
אם בכל זאת תחליט ללכת על של אסקורט, תיכנס לפורום של THE EDGE, אתה יכול למצוא בכמה פרויקטים של פיראנות איך קיצרו את של האסקורט יחסית בפירוט.
עוד כמה דברים.
האופנוע הוא ימאהה xt500. ואני לא מרתך על מגולוון אלא מגלוון על הריתוך.
כמה תמונות של החיתוך לייזר.
[ATTACH][/IMG][/ATTACH]
וגם זה מהחיתוך לייזר.
קובץ מצורף 27443
עבודה טובה... מאיפה אתה?
מיסבים איכותיים מאיפה? ושל איזה חברות?
כזה מיסב לציר האחוריקובץ מצורף 27854
ושאר מיסבי קצה וכו'
תודה
הבית מיסב שאתה העלאת פה זה לא מה שיש בתוכניות, שם מופיע בית מיסב עם 3 חורים.
אולי בכל מקרה אפשר להשתמש בבית מיסב הזה, צריך לבדוק לפי הקוטר של הצינור שאליו אתה מכניס את הציר האחורי(נראה לי 2.5 צול).
אני קניתי את שלי בבית המיסב שנמצאים בחולון, חנות מעולה והמוכרים מאוד אדיבים.
המיסב הוא: UC206-20. הבית מיסב הוא: PF206.

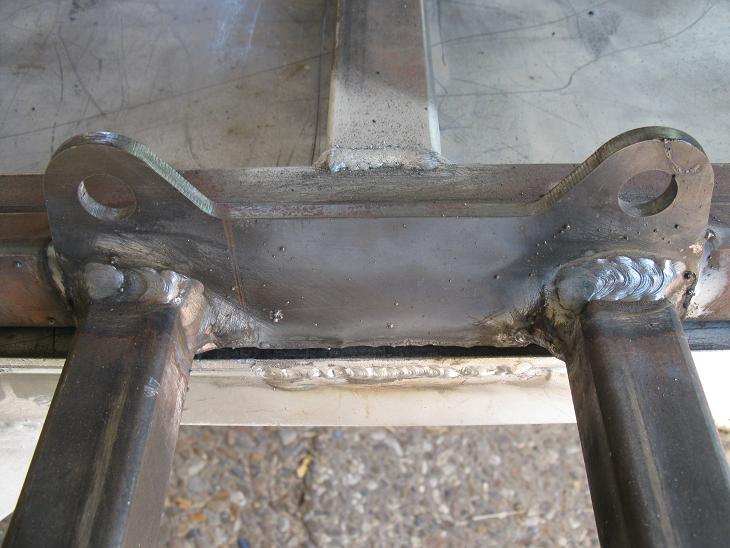

היום חלה התקדמות נוספת.

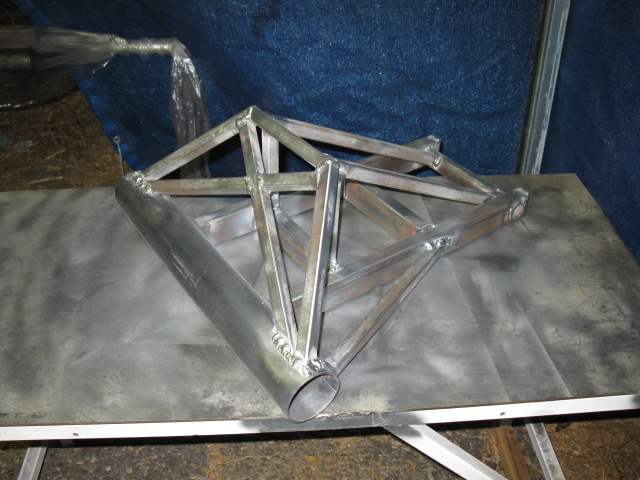

נבנתה הזרוע האחורית והתקדמות קלה בפרונט.
קובץ מצורף 27960
קובץ מצורף 27961
קובץ מצורף 27962
איך הלך בבנייה של הזרוע האחורית?
אני חייב לציין שזה חלק יחסית מסובך לייצר בצורה מושלמת ומפולסת, מעניין אותי האם יצא לך הכל ישר ומפולס.
אני לא יודע כמה ניסיון יש לך ומה הרמה שלך..ציטוט:
נכתב במקור על ידי Porsche_Dude
אבל עם כלים מתאימים שולחן מפולס וסבלנות אפשר להגיע לתוצאות מספקות בהחלט. בהצלחה גם לך ;)
זאת הבאגי הראשונה שאני בונה, כל המטרה של הפרויקט היא לרכוש ניסיון.. זה שבסוף יוצא תוצר ממש מגניב- פלוס אחד ענק :mrgreen:
זה לא העניין של שולחן מפולס או כלים, פשוט לא משנה כמה פיקים שמתי והכל היה מפולס פיקס, עם הריתוך זה יצא מהאיזון.
בניתי 2 זרועות כאלה- בראשונה אני פשוט התעצבנתי וזרקתי אותה לפח, את השניה בניתי עם יותר זהירות ויצא הרבה יותר מדויק.
נתאי שלום .
דבר ראשון בהצלחה דבר שני עבודה יפה.
בקשר למסבים אני עובד עם ג'י ג'י ירום :http://www.gg.co.il/main.asp?cat=gen...age&sel_nav1=2
עידו
אולי חיממת את החומר יותר מידי?
יש ריתוכים שצריך לבצע בפרקי זמן ממושכים, ריתוך והרפיה לסרוגין.
תדהר.
אין ריתוכים ארוכים מדי, ככה שהפסקות לא עשיתי.
מה שכן, ריתכתי כל פעם באזור שונה כדי שלא יהיה חימום מרוכז באזור אחד.
אני חושב שהדרך היחידה שזה יצא מפולס כמו לפני הריתוך, זה פשוט לקבע את זה לתבנית טובה וחזקה.
בכל מקרה, בפעם השניה כבר יצא עם סטייה זניחה, ככה שזה עבר את האישור.
אם אצטרך לבנות אחת חדשה(אני מקווה שלא), אני אכין תבנית לפני.
תדהר אני חולק עליך ,תהליך ריתוך צריך להיות כמה שיותר רצוף אבל בניסבחים צריך לדעת את שלבי הריתוך כדי ליצור כמה שפחות מאמצים כמובן שגם אתאמת החומר צריכה להיות כמה שיותר טובה , עם ישנם רוחים גדולים בין החומרים הריתוך ימשוך יותר, ולכן בצנרת צריך לעבוד עם נוצ'ר , ובפרופילים צריך לעבוד עם משור סרט ולא עם דיסק/משור שורף , כמובן שבחלקים עם דיוק גבוהה צריך שבלונה שתחזיק את החלקים במקומם ותוכל להתמודד עם המאמצים שהריתוך מפעיל על החלק , וזה על קצה המתלה;)/מזלג
עידו

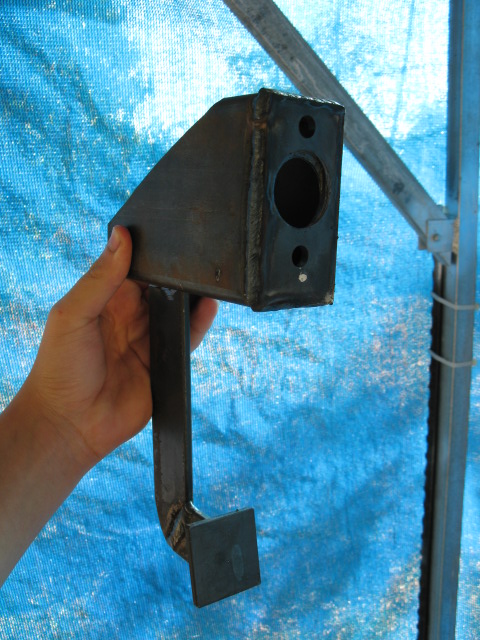

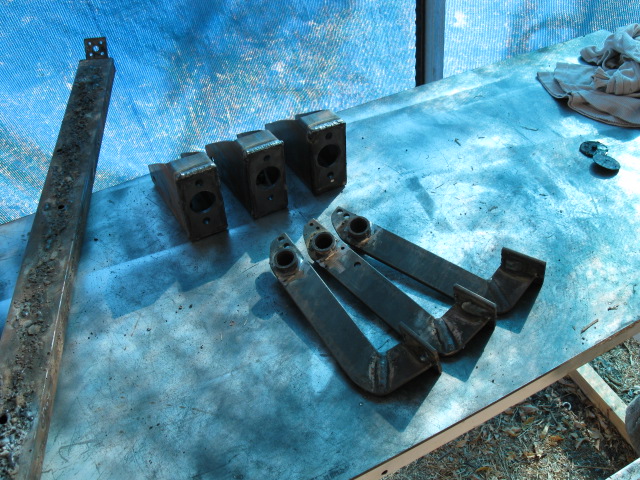

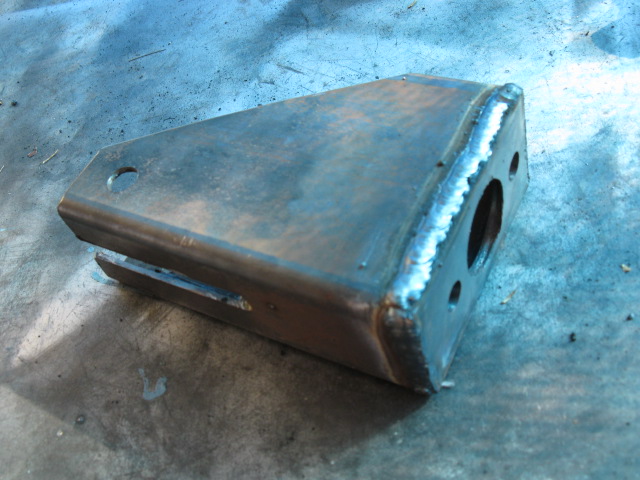

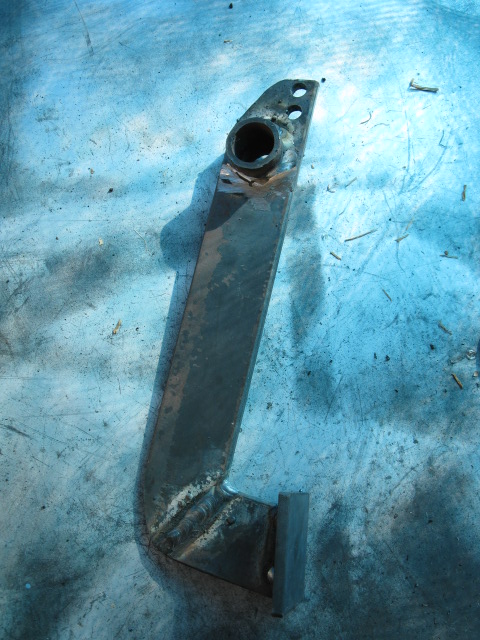

בימים האחרונים נבנו גם הדוושות. הנה כמה תמונות
קובץ מצורף 28564
קובץ מצורף 28565
קובץ מצורף 28566
קובץ מצורף 28567
