הוספת USB למתקן עגינה ישן עבור ARMOR X10

הי,

להלן מדריך מצולם ומאוייר להוספת USB למתקן עגינה ישן (לשונית אדומה) עבור Armor X10

כלים נחוצים: מלחם, סכין יפני, קטר, מברג פיליפס דק, רב מודד או מד רציפות.
רשימת קניות: USB Hub עם כבל באורך 20 ס"מ לפחות, לא עבה מדי, סרט הדבקה טוב (אני השתמשתי בדו"צ עבה)

1. פרקו את הפנל האחורי של מתקן העגינה (7 ברגי פיליפס קטנים)
2. נתקו את 2 הכבלים השטוחים הרחבים מהמעגל המודפס והפרידו את הפנל האחורי ממתקן העגינה
3. הפרידו את המעגל המודפס מהפנל האחורי (4 ברגי פיליפס - שימו לב לא לאבד שייבות)
4. חתכו את כבל ה- USB מספר סנטימטרים מהקונקטור בצד של המחשב. אם צבעי הגידים בתוכו הם אדום+לבן+ירוק+שחור, דלגו לסעיף 6
5. בדקו באמצעות רב מודד או מד רציפות איזה חוט מחובר לאיזה פין בקונקטור של ה- USB.
בתמונה של ההלחמה, צבעי החוטים הם לפי הטבלה, התאימו את הצבעים לפי הכבל שברשותכם.

ניתן ורצוי להיעזר באיור ובטבלה הבאים:

http://pinouts.ws/img/usb-pinout.png

http://www.jeepolog.com/forums/attac...1&d=1289169309


הטבלה והאיור לקוחים מהאתר: http://pinouts.ws/usb-pinout.html

6. השחילו את קצה הכבל החתוך דרך הפתח של חיבור המתח (הקונקטור הלבן) מצידו החיצוני של הפנל אל צידו הפנימי.
7. קשרו קשר בכבל בצידו הפנימי כך שיישאר לכם בחוץ מספיק אורך של כבל לחבר ל- HUB, ומספיק אורך בפנים להוליך את הכבל אל ההלחמות, וגם מספיק חופש להחזיר את המעגל המודפס למקומו.
8. חשפו את המעטפת החיצונית של הכבל לאורך 2-3 ס"מ, וכל אחד מהגידים לאורך 1-2 מ"מ
9. צפו את קצות הגידים החשופים בבדיל. אם הבידוד נסוג, קצצו את קצות הגידים כך שיישאר בכל אחד מהם 1-2 מ"מ חשוף ומצופה בדיל.

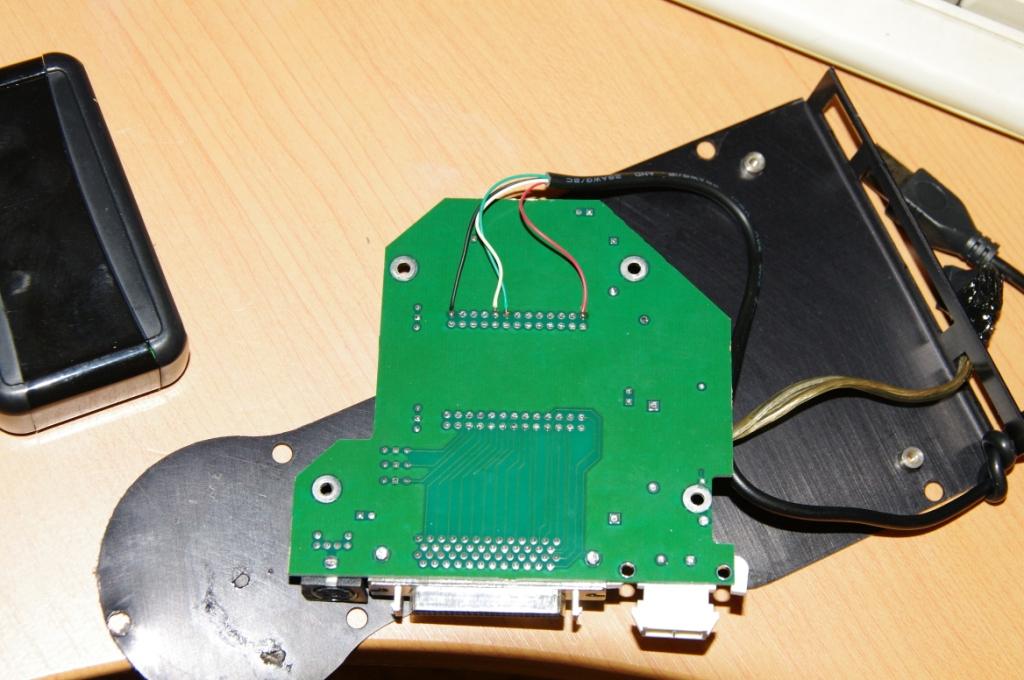

10. הלחימו את הגידים בצידו האחורי של המעגל המודפס, ע"פ הצילום ובהתאמה לצבעים בכבל שלכם:

http://www.jeepolog.com/forums/attac...1&d=1289168214

11. סדרו את הכבל בצורה מרווחת והדביקו מעל הגידים סרט הדבקה לקיבוע (אני כאמור השתמשתי בדו-צדדי)
12. הפכו את המעגל המודפס וחברו אותו בחזרה למקומו בעזרת 4 ברגי הפיליפס.

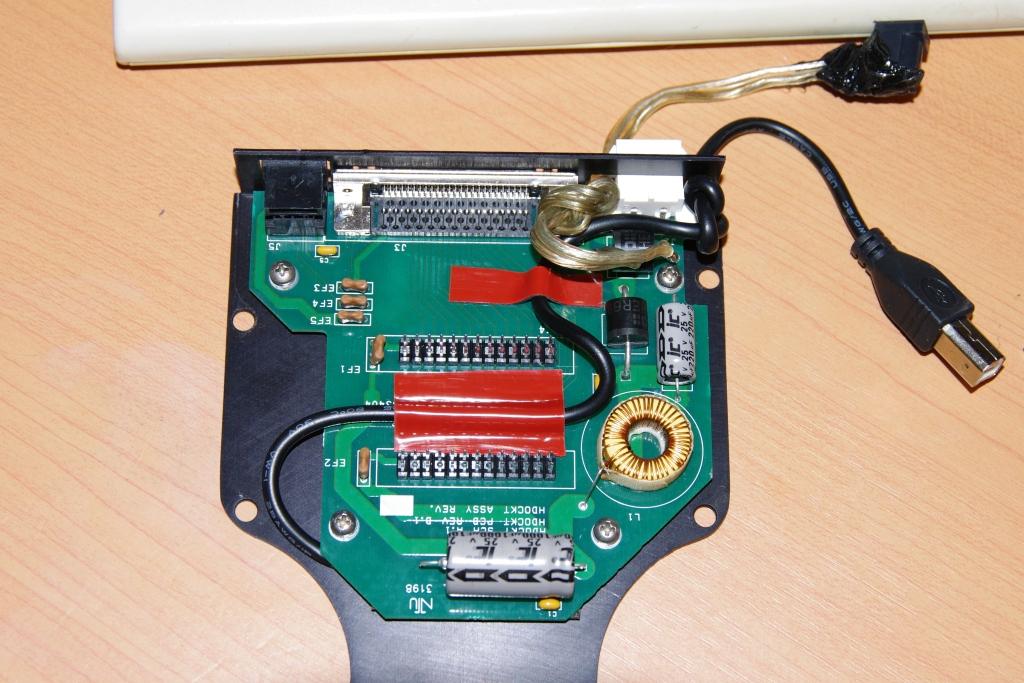

13. סדרו את הכבל במסלול נוח וקבעו אותו ללוח האם באמצעות סרט הדבקה, למשל כך:
(בתמונה זו קל לראות גם את האופן בו הקשר בכבל מונע את תלישת ההלחמות)

http://www.jeepolog.com/forums/attac...1&d=1289168214

אגב, הכבל השני בתמונה הוא כבל הזנת החשמל, שמולחם ישירות לדיודה בכניסה, פשוט כי זה המקום המאסיבי ביותר להתחבר, חשמלית ומכנית.

14. חברו את הכבלים השטוחים בחזרה ללוח האם וסגרו את הפנל האחורי, חזקו בעזרת 7 ברגי הפיליפס.

15. (אופציונלי) חברו את כבל ה- USB ל- HUB, והדביקו את ה- HUB (וגם את חיבור החשמל אם קיים וזה מתאים לכם) אל הפנל האחורי באמצעות דבק דו צדדי או סיליקון-גומי כלשהו, הנה כך:

http://www.jeepolog.com/forums/attac...0&d=1289105495


תם ונשלם, הוספת USB לתושבת הארמור (7 פורטים בדוגמא שלי), וגם חיבור חשמל חיצוני עם שקע סטנדרטי, על הדרך ...

בהצלחה למי שערוך לכך, ולמי שלא - אשמח לעזור - כל הסיפור לוקח חצי שעה כשכבר מכירים את העניין.

נדב.

שאפו !!!

מתחיל להסתמן בפורום :
א. מומחה לשיפצורים מכניים = אפיז
ב. מומחה לשיפצורים אלקטרוניים = נדב42

מסיר את הכובע בפני שניכם.

רענן

תודה רבה על המדריך המושקע שאפו

שאלה לגבי הזנת המתח לתושבת?

מה היתרון בהחדרת חוט ובהלחמת חוטי ההזנה על הדיודות לעומת שימוש בהזנה דרך הקונקטור המאובטח מכנית ומעוגן בתושבת?

הקונקטור שמסופק עם התושבת חוטים אדום שחור ומתחבר לשקע

ציטוט:

---

נכתב במקור על ידי דיננוזאור שטח

מה היתרון בהחדרת חוט ובהלחמת חוטי ההזנה על הדיודות לעומת שימוש בהזנה דרך הקונקטור המאובטח מכנית ומעוגן בתושבת?

הקונקטור שמסופק עם התושבת חוטים אדום שחור ומתחבר לשקע

---

אין ייתרון, פשוט אני לא קיבלתי את הקונקטור הלבן של המתח, אז לא היתה לי ברירה ...

ציטוט:

---

נכתב במקור על ידי נדב42

אין ייתרון, פשוט אני לא קיבלתי את הקונקטור הלבן של המתח, אז לא היתה לי ברירה ...

---

קונקטור סטנדרטי עשרה שקלים בכל חנות אלקטרוניקה

סקרנות

איך זהית את המקומות להלחמה של ה-USB?

עד עתה גילתי שיש 3 דורות של תושבות

1. אדומה הנפוצה והלא מיוצבת כמו בתמונות שלך
2. אדומה עם USB (מיוצב?????)
3. כסופה מיוצבת עם USB

פתחת תושבת עם USB? מעגל מיוצב?

יש תמונות?

איפה מותקן במקור שקע ה=USB?

ציטוט:

---

נכתב במקור על ידי דיננוזאור שטח

פתחת תושבת עם USB? מעגל מיוצב?

יש תמונות?

איפה מותקן במקור שקע ה=USB?

---

אכן, פתחתי תושבת מדור חדש (כסופה) עם המייצב. ה- USB נמצא במקום ה- PS2
אין לי תמונות כי זה לא היה אצלי בבית ושכחתי לקחת את המצלמה.
מיקום הפינים - ניסוי ותהייה, זה לא כל כך מורכב כשהפינים מסודרים בשורות ...

ציטוט:

---

נכתב במקור על ידי נדב42

בהצלחה למי שערוך לכך, ולמי שלא - אשמח לעזור - כל הסיפור לוקח חצי שעה כשכבר מכירים את העניין.

---

אפי כבר קיבל את שלו, ההצעה עדיין בתוקף למי שצריך :p:p:p

ציטוט:

---

נכתב במקור על ידי נדב42

אפי כבר קיבל את שלו, ההצעה עדיין בתוקף למי שצריך :p:p:p

---

:)תודה 10

אני צריך תושבת:(
