הייתי בשבת במרוץ בצאלים. הייתה שם ברקודה ורייזר עם מתלה אחורי של ברקודה.
בשניהם נעשתה חדיגה מתכנית הבנייה שאני לא מבין כיצד היא מתאפשרת
המתלה האחורי בבאגי מבוסס על זרועות A ובשני המקרים נמשכו קדימה גם מוטות נגררים.
איך זה אפשי?
הרי שתי צורות המתלה לא יוצרות את אותה תנועה של הגלגל. זה אמור היה להישבר
בוקר טוב
אני מניח שריאת את אותו הדבר שאני ראיתי לכן קצת הסבר.
הזרוע הארוכה (מאד) שמחברת בין מרכז הזרוע העליונה לבין הגוף היא זרוע למניעת פיתול המתלה בעת האצה או בלימה. בגלל אורכה היא כמעת לא משפיעה על המתלה האחורי פרט לייצובו.
הזרוע נעה ברדיוס מספיק גדול כך שהתנועה קדימה אחורה שלה היא זניחה וניתנת ל"בליעה" על ידי החופש בגומיות המתלה.
נכון שזו לא בנייה קלאסית אבל המתלה האחורי ברכבים שציינת שונה בהרבה דברים מהמקור, לכן יצירתיות מצד הבנאי הישראלי.
העלייה לגלגל 31 לעומת 26 של טרקטורון שמומלצת למבנה מתלה זה חייבה חיזוק.
מקווה שעזרתי
ארנון שושני
רוק סוליד
052-6991704
אתה יכול להעלות תמונה ספציפית של המתלה שאתה מדבר עליו?
מדובר על הכלי שיובל שרון בנה,
הכלאה של רייזר והברקודה של עדי(?).
אני יודע, עדיין, בלי תמונה ספציפית הדיון הזה לא יהיה רציני. אני יכול לחשוב על שלושה-ארבעה הסברים שונים שתואמים לתיאור המילולי של אילון... אם בפורום הבונים תמונה שווה יותר מאלף מילים, במקרה זה המילים לא שוות כלום בלי תמונה.
נמרוד אתה צודק
כרגע פשוט אין לי תמונה אבל אני חושב שארנון נתן את התשובה
ארנון- עבודה עם גלגל של טרקטורון לא תצריך ממני זרועות כאלה?
כי גם שמעתי קצת על תופעות של ויברציות בזמן האצה ואני מאמין שגם את זה הזרועות האלו מונעות
ארנון הסביר את זה מצוין
http://i142.photobucket.com/albums/r...g?t=1296400315
אלעד, לא עדיציטוט:
נכתב במקור על ידי tomer s
ואני מניח שזה המוט המדובר, כי תהיתי על אותו הדבר:
http://lh3.ggpht.com/_JgF0jHIpFOI/TU...0/HPIM4035.jpg
ממוט כזה אפשר להרוויח הרבה יותר מחיזוק אם הוא ממוקם בצורה מדוייקת.
לדוגמה...
http://www.jeepolog.com/forums/attac...1&d=1296424624

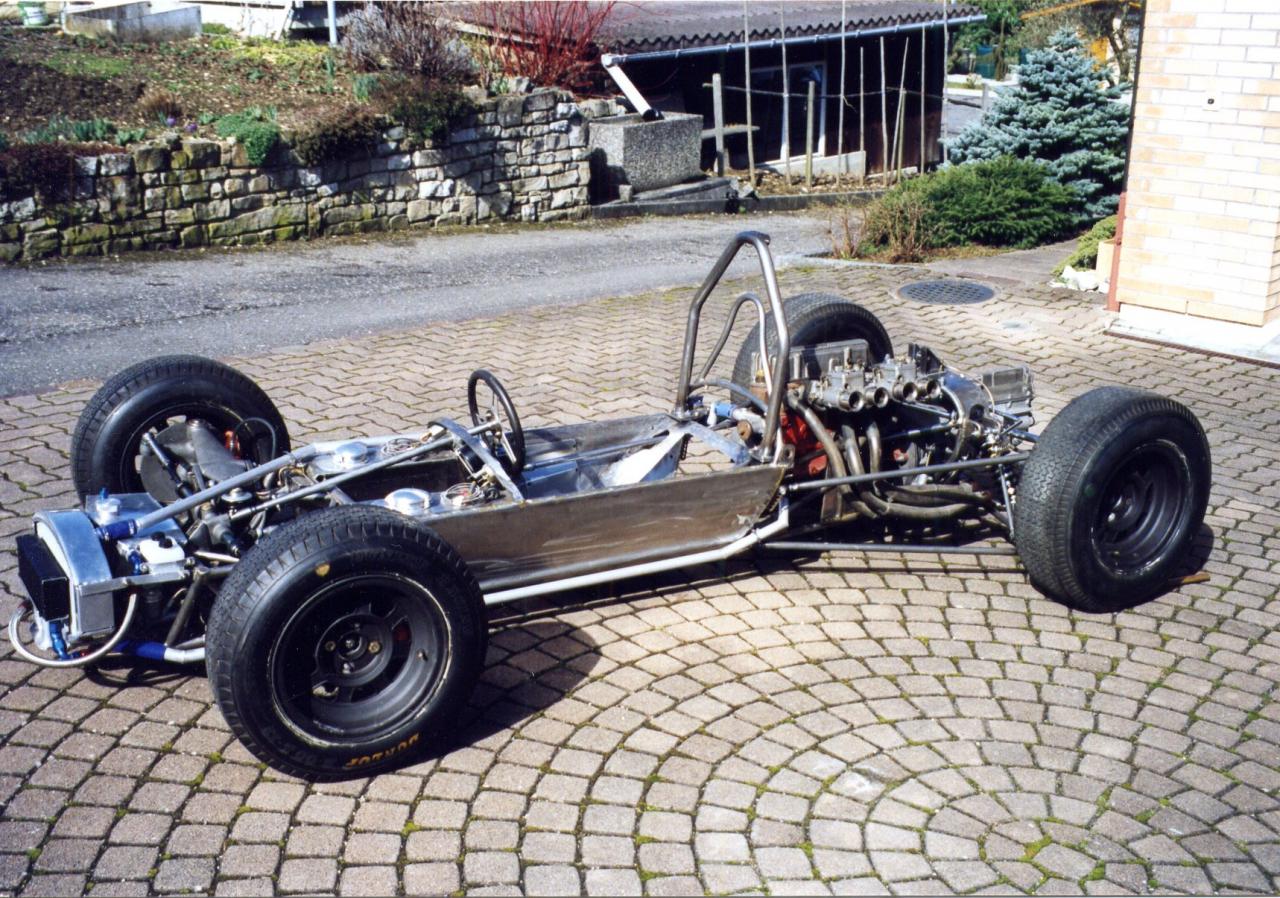

בדהתומסו שבתמונה הוא ממוקם באופן שהוא מנטרל מעט את שקיעת המתלה האחורי בהאצה (המוט הנוסף דומה מבחינה זו למוט רדיוס של סרן אחורי כך שהכוח מהגלגל מגיע לשלדה בנקודה אחרת מחיבור המשולשים) השקיעה הזו היא אחת מאבני הנגף של מתלה אחורי נפרד ברכב הנעה אחורית. אבל כשהגלגל דוחף נקודה באמצע השלדה, כל זה משתנה.
לעומת זאת מיקום לא נכון של המוט עשוי לעורר בעיות בדיוק מהצד השני של אותה בעיה.
אסף.
כן בהחלט לזה התכוונתי
אגב איך הלך במרוץ? סיימת? הבאגי נסעה יפה?
היא ללא ספק מדהימה
אילון אין כאן שום סתירה. עדיין מדובר על משולש של שני חיבורים (לינקים) רק עם מפתח גדול מאד. זרוע הA הקטנה היא לינק אחד והמוט הארוך הוא הלינק השני, נקודות החיבור שלהם לשלדה מגדירות ציר. ברגע שזרוע הA הקטנה יש לה ציר פיזי משל עצמה, כמובן שנקודת החיבור הקדמית של המוט לשלדה צריכה להיות בהמשך של אותו הציר כדי לאפשר את תנועת המתלה, וזה המצב, פחות או יותר.ציטוט:
נכתב במקור על ידי eilonoz
חבל שאין לך הסבר יותר ויזואלי, היה עוזר לחפ"ש כמוני להבין איך זה קורה בפועל.ציטוט:
נכתב במקור על ידי asafk
הבאגי נראה מדהים,
ידוע פרטים נוספים? מהלכי מתלה, רוחב, בסיס גלגלים, משקל.
או יותר חשוב, חישוק+צמיג? מנוע?
שוב, מדהים.
הי נמרוד ואסף, לינק כמו הלינק המדובר , אם וכאשר מחובר בצורה הנכונה.
מוריד את שקיעת המתלה בזמן האצה אבל אני בטוח שגם לזה אין רק יתרונות.
האם מבנה של מתלה כזה הוא כדאי לרכב ראלי?
למעשה מתלה כזה מפחית את השקיעה אבל מגביר את הנטייה להיגוי יתר בזמן האצה
ברכב שטח כל כך קצר עם הנעה אחורית, האם זה מתאים כפלטפורמת מרוצים?
אני אנסה לעשות קצת סדר בדיון למבקשים העמקה.
קודם כל, מדובר על מתלה נפרד קלאסי, גם בבאגי הכתומה של אייל וגם בשל אייל. אם ננתח אותו יותר לעומק, יש זרוע תחתונה שנראית כמו A אבל יותר נכון להגדיר אותה כH - כי היא מחוברת גם לזרוע התחתונה בשתי נקודות וגם לשלדה בשתי נקודות - אז זו זרוע של שני צירים בעצם. הזרוע העליונה היא A אבל עם מפסק רחב בין הנקודות על השלדה.
המפסק הזה, המרחק הגדול יחסית בין הנקודות על השלדה, הוא מה שמשך את תשומת הלב של פותח הדיון. למה עושים את זה? מכמה היבטים. אחד ארנון כתב - חוזק מבני. למה בכלל יש משולש ולא סתם זרוע אחת ישרה עם שני צירים? כי למשולש יש חוזק, וככל שהמשולש יותר רחב, המבנה יותר חזק.
ההיבט השני, שאסף העלה, קשור לתכונת הAnti Squat של המתלה האחורי, ואפשר להבין אותו על ידי מבט צד על הצירים של שתי הזרועות. מצורפת סכימה. הניתוח הוא אותו דבר עבור סרן חי עם 4 לינקים או זרועות A - במבט צד סכמטי זה בדיוק אותו דבר! כדי לייצר Anti Squat גדול יותר, צריך להרים את צירי הזרועות, ואחת הדרכים לעשות זאת בלי לוותר על חוזק מבני, היא למתוח את המוט הקדמי של הזרוע רחוק קדימה ולמעלה. אבל המוט הארוך לא באמת הכרחי, זו פשוט עוד דרך לחבר משולש לשלדה.
http://www.jeepolog.com/forums/attac...1&d=1296542296
מי שרוצה לעבור שלב בהבנה שלו, יפסיק לחשוב במילים. כשמנתחים מתלה, זה קוים ונקודות במרחב, קואורדינטות מספריות. צריך לקחת נייר, עפרון, סרגל (או החלופה המודרנית בדמות סולידוורקס...) ולנתח את הדברים. מה זה "מתלה כזה?" יכולים להיות מתלים שנראים לך אותו דבר בדיוק אבל הבדלים של מעלות בודדות, בלתי נראות בעין, משנות את כל ההתנהגות שלהם. זו הסיבה שעיתונאי הרכב כותבים על מכונית X (אשכנזית לרוב) שיש לה "שלדה נהדרת" ו"התנהגות כביש מצויינת" ופוסלים מכונית Y (לא חשוב מאיזו תפוצה) על שלדה רכרוכית ו"כיול רופס", כשאם תסתכלו על המתלים הם בדיוק באותה תצורה ונראים בדיוק אותו דבר. ההבדלים הם בפרטי פרטים.ציטוט:
נכתב במקור על ידי chase
נמרוד, תודה ל התשובה המעמיקה.
מה שכתבת בהודעה השניה ידוע, השאלה שלי מופנת אליך בתור אחד שיצא לו לתכנן רכב.
איפה ממקמים בסדר סדר העדיפויות את מניעת השקיעה?
מה החסרונות של גיאומטריה כזאת?
נמרוד תודה על ההסבר!
מישהו מזהה איזה צמיג או ג'אנט אלו בתמונות?
