בורג ארכימדס, יצירת פריסה

היי, איך מתכננים בורג ארכימדס,

ויותר מזה, איך אני מוציא פרישה של הבורג לייצור למשל ?

תודות

יורם

יורם השאלה שלך לא ברורה .
על נייר ?
במחשב ?
פריסה של חילזון זה פשוט מאוד זו דיסקה עם חתך שנותנים לה פיתול ומשיכה ,אבל זה סגמנט אחד שצריך לחבר לשיני .
השיטה השניה זה פשוט חומר שטוח שמערגלים לחילזון ולשיטה זו לא צריך פריסה פשוט צריך לדעת את הקטרים הנדרשים ואת הפסיעה .
אבל בורג ארכימדס אמיתי בנוי מחילזון קוני במקצת ואז בשיטה הרשונה כל סיגמנט צריך להיות במידה משתנה שתחילתו רחב וסופו צר, הסוף של סגמנט אחד מתאים לתחילתו של הבא וכן אלה .
בשיטה השניה צריך לאחר היצור לחרוט את החילזון בקונוס המתאים .
מקווה שעזרתי .
עידו

הי עידו
תודה על התשובה

אני מתכוון לבורג ארכי' שה"סליל" זהה בקוטר שלו לכל האורך. ( בדומה למקדח לאדמה )

הבנתי מדבריך שאם אקח כמה דיסקות כאלה ואמתח אותן על ציר כלשהו אקבל בעצם בורג כזה .

תודה

יורם

זה נכון ?

היי יורם ,
בגדול כן רק תצטרך קצה של דסקה לקצה של הדסקה הבאה , כל דיסקה בודדת משלימה סיבוב כך שעם אתה רוצה בורג עם ארבע סיבובים אז צריך ארבע דיסקיות .
מה שצריך לקחת בחשבון זה שהקטרים משתנים , נניח שבמצב השטוח של הדיסקה הקוטר פנים הוא X והקוטר חוץ הוא Y אז לאחר המתיחה של הדיסקה הקוטר פנים היה X מינוס והקוטר חוץ היה Y מינוס , כמובן שזה נגזרת של המתיחה של הדיסקה .
לצורך הניסיון אתה יכול לקחת פח דק לסמן עם מחוגה את שני הקטרים לחתוך עם מספרי פח ולחתוך עם המספרים עוד קו אחד מהרדיוס החיצוני לפנימי שמשיק למרכז הרדיוסים כמו בתמונה ואז למתוח את הדיסקה ואז תוכל לבדוק את שנוי הקטרים .
בהצלחה .
עידו

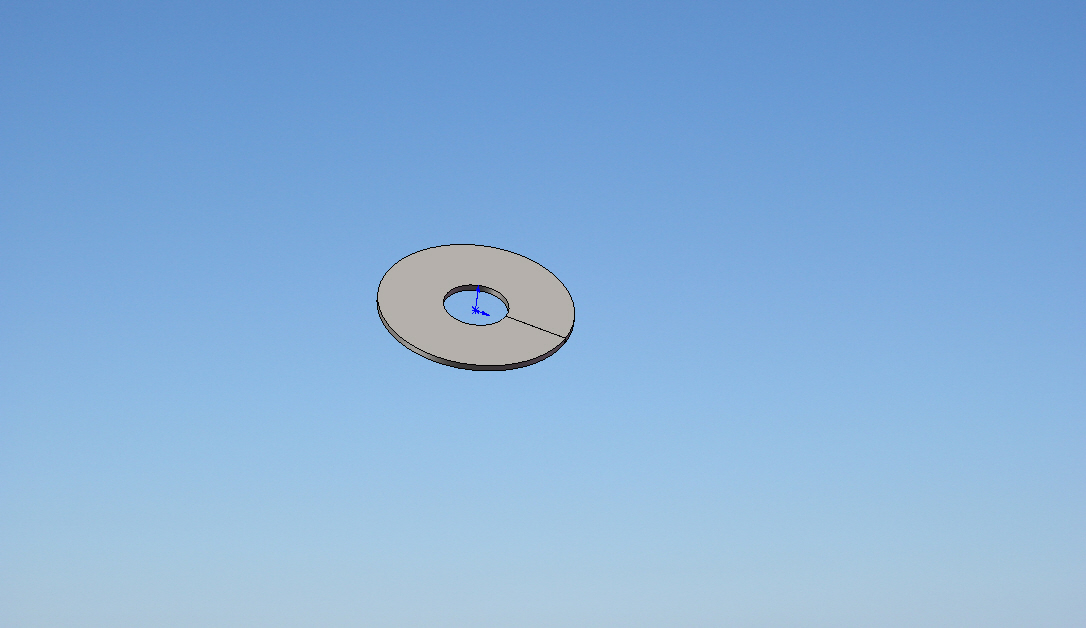

קובץ מצורף 40800

אני מניח שאתה מתכוון לדבר כזה

ארנון
קובץ מצורף 40816

http://www.cs.drexel.edu/~crorres/screw/screw.pdf

כשהחילזון בפסיעה קטנה, הדיסקיות הם עגולות

בתיאוריה - ככל שהפסיעה גדלה, העיגול הופך למאורך יותר כדי שאחרי מתיחה ההיטל שלו יהיה עגול.
מעשית מה שעושים זה חותכים (בלייזר בד"כ) דיסקיות עגולות עם חריץ, מותכים ומרתכים בין קצוות הדיסקיות ואת הכל על מוט מרכזי (אם לא צריך אותו במוצר הסופי אז בפיקים)
ובסוף שמים את הכל על מחרטה ולוקחים שבב לכל האורך.

איל

תודה לכל המגיבים

בסופו של דבר הכנתי כמה דיסקיות מקרטון ביצוע,
הדבקתי למוט בקוטר הדרוש .
ומשם הוצאתי את הקטרים הסופיים.

תודה לכולם
יורם

אם בכל בשביל הספורט אתה עדיין מעוניין לעשות את זה בעזרת סוליד, הנה אתר עם הסברים איך עושים פריסה למסוע חלזוני.
לצערי התמונות שבקישור כבר מזמן לא קיימות, אבל ההסברים קלים ומדוייקים.

http://www.solidworks-apac.com/2008/...nveyor-flight/
