שאלה לגבי chamfer

שלום רב,

יש לי חלק שאני מעוניין לעשות לו צמפר רק על חלק מהשפה שלו ולא על כולה, איך אני יכול לעשות את זה?

צירפתי תמונות, אני מקווה שיעזרו להבין....
קובץ מצורף 48452קובץ מצורף 48453

אחרי שמגדילים את התמונות זה בפינה השמאלית למטה, איפה שהדופן מתחברת לבסיס.

אף אחד לא יודע, או שלא ברור מה אני מנסה לעשות?

מעניינת אותך רק התוצאה או גם הדרך?
אם הדרך חשובה - אני לא יודע לענות.
אם התוצאה חשובה :

בנה רק את החלק של הבסיס עם התחלת המרובע עד שהוא נסגר בפיאות, עשה עליו את ה CHAMFER, ומשם בנה עד הסוף את המרובע ובצע עליו את כל התוספות (הקטימה בסוף, החור במרכז....)




איתי.

אני רוצה ללמוד את הדרך... להשיג את התוצאה עם כל מיני קומבינות זו לא בעייה :-)

ברור מה אתה רוצה אבל בפקודה של chamfer אין שליטה על אורך הפינוי .

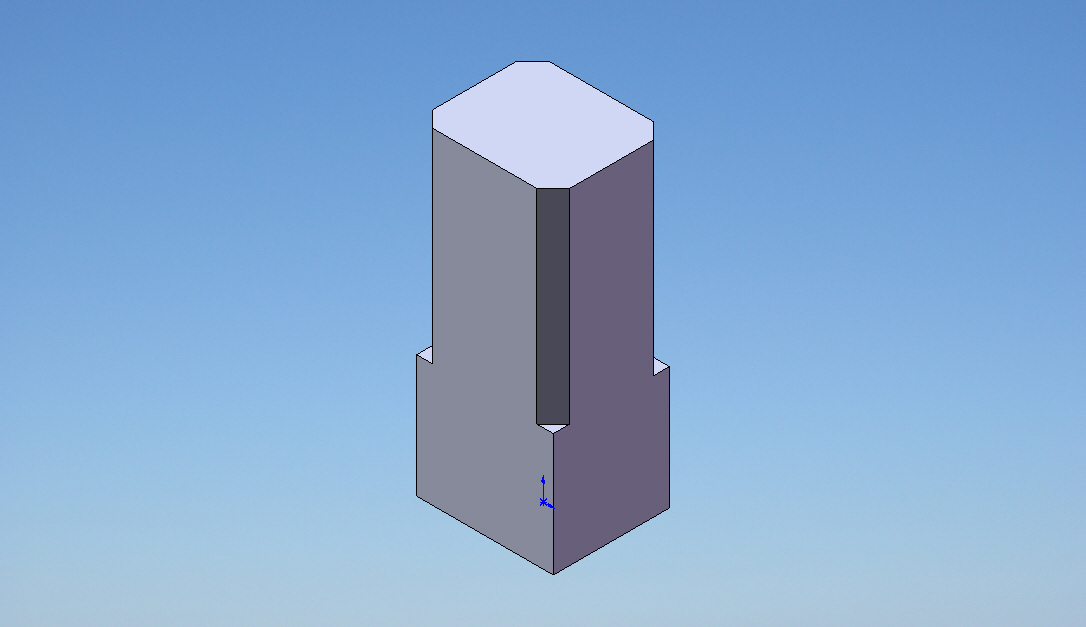

אבל אתה יכול לעשות chamfer ואחרי לעשות extruded כמו בדוגמא שצירפתי , אבל שים לב הפינה שנוצרת בין הפינוי לבין התוספת לא מציאותית .
עידו

קובץ מצורף 48501

אין אופציה להגדיר פאזה לאורך חלק קטן מהצלע דרך הפקודה הישירה.
האופציה הנכונה לדעתי היא פשוט לייצר מישור עזר בתחילת, אמצע או סוף המקטע שאתה מעוניין לחתוך. לצייר משולש בגודל והזווית הנכונה ולהשתמש בפקודת extrude cut.


---
I am here: http://maps.google.com/maps?ll=31.945829,34.763332

אתה מעיר מתים , זה דיון משנה שעברה .

עידו
