עזרה-רק מחצית מתאורת לוח שעונים פועלת- מדוע??

שלום,
סמוראי 87
פירקתי את הלוח שעונים כי רוב הנורות לא פועלות.
בצד שמאל- שעון מהירות
עובדת רק הנורת אורז הקטנה שנמצאת בחלק התחתון. העליונה הגדולה לא נראית שרופה אבל גם לא עובדת.
חוץ מהן אין נורות נוספות
במרכז- חיוויים
כולן עובדות
בימין- מד דלק וחום מנוע
אף נורה לא פועלת.

העברתי נורה מצד ימין (שלא פועלת) לצד שמאל (למקום בו יש נורה שכן עובדת) והיא פועלת.
כלומר הן לא שרופות בוודאות.

לא נראה כאילו שיש חוט מנותק.
אין פיוז שרוף.
אין לי מודד זרם או משהו דומה כדי לבדוק.

מה עושים?

***כמו כן, יש חסר לי הבית נורה עם הבית גדול יותר (איפה שהחיווי של האורות הגבוהים), האם ניתן להשיג אצל חשמלאי או שזה ייחודי לסמוראי?

תודה

יכול להיות שאין מגע טוב בין הנורה לבית, או שהמגעים בלוח עצמו מלוכלכים מאוד\שחוקים.
הבית של הנורה לא אמור להיות מיוחד לסמוראי, תפרק אחד לדוגמא וגש לחנות חלפים או חשמלאי. הנורות סטנדרטיות, כנראה גם הבית.
תקנה מודד זרם, אפילו את הפשוט של ה 40 שקל. או תקנה\תכין נורת ביקורת.
תבדוק גם את החיבורים שנכנסים ללוח השעונים(הרבה חוטים בקונקטור פלסטיק)
אם לא תראה נתקים ועדיין הנורות לא עובדות, תמיד אפשר להלחים חוט דק מהנורה שכן עובדת לאלו שלא(להלחים על הלוח)

בהצלחה,
מיכאל.

ראשית תודה.
אין בעיה בבית מנורה ומגעים כיוון שהעברתי את כל בית המנורה עם הנורה למקום אחר והיא עבדה.
לא ראיתי אף חוט מנותק בקונקטורים.
אמורים להיות שניים? אחד לימים ואחד לשמאל?
מודד זרם בהחלט צריך.
לא נראה לי יעיל, למרות שזהו אולי פתרון להלחים ממנורה אחת 8-9 חוטים למנורות אחרות.
אין פתרון אחר?

אאל"ט, הנורות כולן יושבות על מעגל מודפס, כנ"ל שאר המחברים, תבדוק שהלוח לא שבור / סדוק, יכול להיות שצריך להלחים שם את כל העסק מחדש או לגשר על חיבורים "מתים", מה שבטוח להוציא 8 חוטים מנורה אחת זה לא פיתרון טוב..

כנראה לא הובנתי נכון.
לא אמרתי להוציא חוטים מהנורה עצמה,אלא מהמגעים המודפסים על המעגל ליד הנורה שפועלת. או כמו שאמרת, לגשר..

ראיתי את המעגל.
איך אפשר לבדוק קיצור? רק עם מד זרם?
הלוח לא נראה שבור או סדוק. אבל הבנתי את הכיוון.

זו תמונה של המעגל.
ראיתי שהחוט הצהוב מחבר בין המעגל של חלק שמאל לבין האמצעי. תכלס אלו החלקים שיש בהם או כלשהו.
האם לא אמור להיות חוט שמחבר למעגל הרחוק (השמאלי)?
התמונה כבדה אז הנה הקישור לפיקסה: https://picasaweb.google.com/1140373...October112011#

זרקו אתה מוזמן לקפוץ. יש מד זרם ויש מלחם אבל אתה בא עם האוטו (חייב לראות אותו :))

צחי תודה.
שלחתי ה"פ.

עדכון-
המגעים נוקו ועכשיו המצב הוא כזה:
צד שמאל- עובד מלא.
מרכזי - עובד מלא.
צד ימין- חסר בית הנורה הגדול, היום חיפשתי אצל שני חשמלאי רכב ולא היה להם. אולי למישהו זרוק אחד באיזו פינה?
חוץ מזה נורות חיווי אורות גבוהים לא עובדת - אולי קשור לידית? נורת 4X4 לא עובדת אבל אין יוניט בטרנספר כרגע בכל מקרהץ

הלוח נוקה ומצבו שופר מאוד- אפשר עכשיו ממש לראות שהאוטו נוסע רק 90......

יש את מיקי ספידומטרים בחולון הוא מעולה אני בטוח שיהיה לו פתרון עבורך ,

זרקו, לידך ברח׳ גיסין בפ״ת יש מקום שמתקן ספידומטרים ולוחות שעונים. לא מכיר אותו אבל שווה בדיקה קרוב לבית קודם.

תודה על שמות בעלי המקצוע.
בינתיים באדיבות חבר יש לי לוח שעונים של מודל מתקדם יותר לשחיטה כשרה. בוא נקווה שזה יפתור את הבעיה.
בינתיים התעקם קצת מוט הגה בטיול....

לצורך המחפשים העתידיים:
אין לגשת לאילן ספידומטרים ברחוב גיסין בפ"ת!!!
ניסה לעקוץ אותי כשהגעתי לתיקון ספידומטר ביונדאי אלנטרה. מד הטורים הפסיק להעבוד לסרוגין, פירק וטען שיש להחליף חלק.
הסכמתי. הוא פירק, ניגש למעבדה (כנראה ששכח שיש חלון זכוכית) ועבר על ההלחמות. על זה ביקש 700(!!!) ש"ח.
לאחר שביקשתי לקבל את החלק הפגום הוא התחיל לגמגם (תראה, תשמע ...) מיותר לציין שהוא לא קיבל שקל ואותי הוא לא יראה בחיים!

נועם,

אם אתה כבר מתעסק עם הלוח ומנסה לתקן אותו, אולי פשוט תעשה כזה דבר :

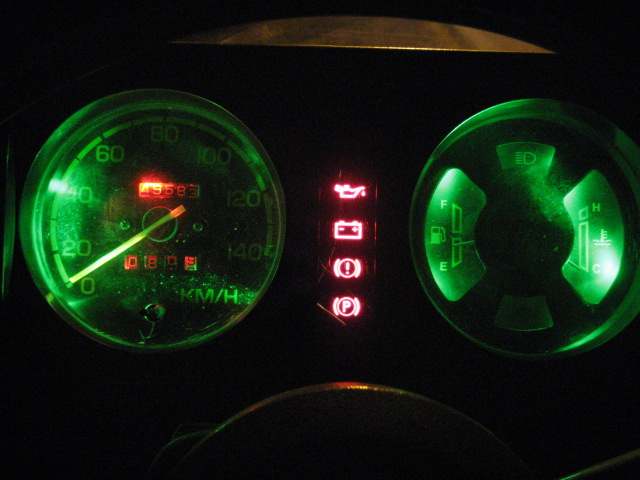

קובץ מצורף 50678

זה באמת פותר את כל בעיות התאורה של הלוח, הרבה יותר טוב, גם כשהלוח עצמו תקין.

אם תרצה עוד פרטים, דבר איתי

איתי.

איתי לא יפה לעשות טיזינג.
פרט בבקשה.

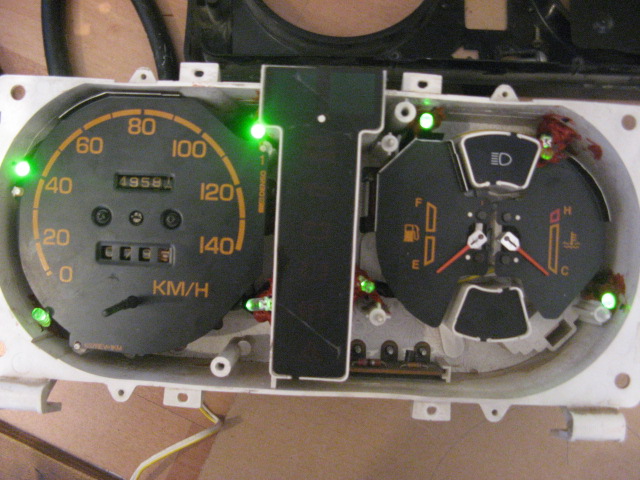

אלו התמונות :

קובץ מצורף 50679קובץ מצורף 50680קובץ מצורף 50681קובץ מצורף 50682

את הלדים קניתי בהר ציון בת"א באחת מהחנויות, צריך גם לבקש נגד לכל אחד מהלדים שיעבוד עם 12 V.

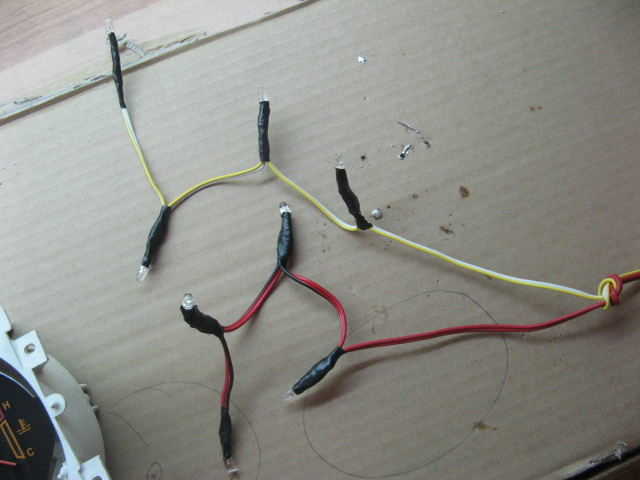

הלחמתי שלוש צמות עם הלדים והנגדים, אחת לכל צד בלוח עם לדים ירוקים ועוד אחת עם לדים אדומים לקילומטרז. הדסקתי אותם עם RTV (זה מה שהיה) למקומות שלהם והלחמתי את הצמות למגעים של אחת הנורות שנדלקות עם האורות.
מאז, עברו כמעט 40 אלף ק"מ ועדיין מחזיק כאילו אתמול הרכבתי את זה. התוצאה לא קרובה איפלו לכל תיקון של הלוח הקיים.

איתי.

יפה מאוד!
אם אני נשאר עם התצורה המקורית- יש אפשרות להחליף לנורות חזקות יותר?

ציטוט:

---

נכתב במקור על ידי itay

אלו התמונות :

קובץ מצורף 50679קובץ מצורף 50680קובץ מצורף 50681קובץ מצורף 50682

את הלדים קניתי בהר ציון בת"א באחת מהחנויות, צריך גם לבקש נגד לכל אחד מהלדים שיעבוד עם 12 V.

הלחמתי שלוש צמות עם הלדים והנגדים, אחת לכל צד בלוח עם לדים ירוקים ועוד אחת עם לדים אדומים לקילומטרז. הדסקתי אותם עם RTV (זה מה שהיה) למקומות שלהם והלחמתי את הצמות למגעים של אחת הנורות שנדלקות עם האורות.
מאז, עברו כמעט 40 אלף ק"מ ועדיין מחזיק כאילו אתמול הרכבתי את זה. התוצאה לא קרובה איפלו לכל תיקון של הלוח הקיים.

איתי.

---

סליחה על החפירה אבל אני צריך טיפה יותר פירוט.
1. איזה נגד קנית, פשוט לבקש נגד ל-12V?
2. מכל לד יוצאות שתי רגליים, לאיזו חיברת את הנגד (אני משער לפלוס אבל לא בטוח)?
3. יש חשיבות בלד לאיזו רגל אתה משתמש כפלוס או מינוס?
4. ביטלת את הנורות המקוריות או שהלדים מצטרפים בנוסף?
5. איך ידעת לאן לחבר את הפלוס ואת ההארקה?

תודה מראש :)

איתי תעיף מבט בלינק הזה: http://www.ledmaster.co.il/site/detail/detail/detailDetail.asp?detail_id=1384826&depar t_id=114603&rootTXT=119&menuProductBOO=& iPageNum=1&seaWord=

יש שם נורות לד ללוח שעונים מוכנות, יש שם משהו שאתה יכול לזהות שיתאים לסמוראי במקום ההתאמה?
