תגובה: בניית שנורקל לגמל...
עשה לעצמך טובה ומקם את השנורקל בצד ימין (צד נוסע).
כך תמנע משריקת הטורבו בתוך האוזן שלך בזמן נסיעה עם חלון פתוח.
זה קצת יותר מסובך, ודורש מיקום מחדש של מסנן האוויר, אבל לאורך זמן תברך על כך.
בברכה,טושי
תגובה: בניית שנורקל לגמל...
תגובה: בניית שנורקל לגמל...
3" אינצ' יהיה מספיק גדול, זה אפילו גדול יותר מרוב השנורקלים המסחריים (הקוטר המקורי של הצנרת הוא בין 1.5-2 אינצ', אבל עם צנרת מאד קצרה, ואם אתה מאריך פי 4 את הצנרת ומגדיל ל-3" תהיה בסדר).
השנורקל (לדעתי) צריך להיות בגובה המסורתי של גג הרכב, זו נקודה נוחה לייחוס במעבר מתחת לדברים, ומעבר לזה אתה מגדיל משמעותית את הסיכוי שהוא יתקע לך בדברים.
בגמל זה אומר שהגובה יניקה יהיה 1.8מ' בערך, שזה ממקם אותך בדיוק בתחתית הטווח של גודל האבק המתרומם ברוח, וומפחית משמעותית הרבה ג'יפה אם הכוונה לסנן גם אבק.
בשביל רטוב, אם הגעת לגובה הזה, אתה צריך שנורקל לעצמך עוד הרבה לפני.
לגבי סיפון או מפריד מים, תשאף לאטום את הצנרת ככל שניתן, אם המערכת אטומה במידה סבירה (כלומר חומר איטום בכל המחברים, ובלי להשאיר חורים בכוונה), אתה בסדר בכל מה שקשור ליניקת מים- גם לגבי נסיעה בגשם.
לגבי העיצה של טושי לגבי מיקום השנורקל בצד הנוסע (שהנוסע יסבול..), השנורקל מייצר צליל יניקה מוחשי למדי, גם עם חלון סגור.
זאת הרבה טרחה להעביר את הפילטר לצד השני ולגבי הרעש, מנסיון אני יכול להגיד שבהתחלה זה מאד בולט (הרעש) ואח"כ מתרגלים.
אגב, צינור אלומיניום 3"= צינור השקייה?
תגובה: בניית שנורקל לגמל...
דורון , אנחנו עדיין מחכים לעדכון של התמונות בשרשור של השנורקל שבנית , יש דברים שאני לא שוכח ...;)
תגובה: בניית שנורקל לגמל...
אם החלפת למנוע טורבו אז גם ככה יניקת האויר היא מצד הנוסע, ז"א כניסת האויר למנוע קרובה יותר לצד הנוסע.
כשתכננתי לבנות שנורקל, מה שלא בוצע בסוף, העברתי מראש כהכנה את הפילטר לצד הנוסע,קרוב יותר לכניסת האויר למנוע.
וזאת על מנת לקצר את צנרת האויר ולחסוך צנורות מיותרים תחת מכסה המנוע. לזכרוני,הדבר באמת לא כ"כ מסובך
רז
תגובה: בניית שנורקל לגמל...
ציטוט:
נכתב במקור על ידי
ד ו ר ו ן
3" אינצ' יהיה מספיק גדול, זה אפילו גדול יותר מרוב השנורקלים המסחריים (הקוטר המקורי של הצנרת הוא בין 1.5-2 אינצ', אבל עם צנרת מאד קצרה, ואם אתה מאריך פי 4 את הצנרת ומגדיל ל-3" תהיה בסדר).
השנורקל (לדעתי) צריך להיות בגובה המסורתי של גג הרכב, זו נקודה נוחה לייחוס במעבר מתחת לדברים, ומעבר לזה אתה מגדיל משמעותית את הסיכוי שהוא יתקע לך בדברים.
בגמל זה אומר שהגובה יניקה יהיה 1.8מ' בערך, שזה ממקם אותך בדיוק בתחתית הטווח של גודל האבק המתרומם ברוח, וומפחית משמעותית הרבה ג'יפה אם הכוונה לסנן גם אבק.
בשביל רטוב, אם הגעת לגובה הזה, אתה צריך שנורקל לעצמך עוד הרבה לפני.
לגבי סיפון או מפריד מים, תשאף לאטום את הצנרת ככל שניתן, אם המערכת אטומה במידה סבירה (כלומר חומר איטום בכל המחברים, ובלי להשאיר חורים בכוונה), אתה בסדר בכל מה שקשור ליניקת מים- גם לגבי נסיעה בגשם.
לגבי העיצה של טושי לגבי מיקום השנורקל בצד הנוסע (שהנוסע יסבול..), השנורקל מייצר צליל יניקה מוחשי למדי, גם עם חלון סגור.
זאת הרבה טרחה להעביר את הפילטר לצד השני ולגבי הרעש, מנסיון אני יכול להגיד שבהתחלה זה מאד בולט (הרעש) ואח"כ מתרגלים.
אגב, צינור אלומיניום 3"= צינור השקייה?
לא .. זה צינור של תריס גלילה .....
תגובה: בניית שנורקל לגמל...
מישהו יכול להגיד לי איפה יש לכם מקום לבית פיטר אויר בצד בנוסע ?
יש שם מיכל שמן הגה.. ובית פיוזים .. ווסת טעינה ...
הלאה חברים !!!
עוד רעיונות .. עדיף המלצות ישימות...
ותמונות..
ראם
תגובה: בניית שנורקל לגמל...
http://photo.qip.ru/photo/snp.fotopl.../170073957.jpg כובע לשנורקל - 150 שקל כולל משלוח. הצינור מולחם בעזרת מחבט.
תגובה: בניית שנורקל לגמל...
אהבתי מאוד,פשוט ויפה
שאלה קטנה -באיזה צינור התחברת מתחת למכסה שרשורי או גמיש ?
עם אפשר תרשים\צילומים של הקטע הפנימי בבקשה .
תגובה: בניית שנורקל לגמל...
לשנורקל כיפוף נוסף מתחת לכנף. מבית פילטר אויר לתוך חלל הכנף ישנה חתיכה נוספת של צינור. בחיבור בין שני הצינורות השתמשתי בברך גומי מקורית שמחברת הסיר של הפילטר לצינור סמקורי. מקווה שהסברתי ברור.
תגובה: בניית שנורקל לגמל...
ציטוט:
נכתב במקור על ידי
s_n_p
מאיפה הזמנתה ? אפשר קישור?
ואם אני מבין נכון ...הצינור יורד בניצב ואז מקבל זוית 90 במקביל לכנף ומול לבית פילטר פונה פנימה?
תקן אותי ...
תודה
ראם
תגובה: בניית שנורקל לגמל...
דורון .... עדיין מחכים לתמונות....
יש מצב ?
תגובה: בניית שנורקל לגמל...
ציטוט:
נכתב במקור על ידי
dingo1st
מאיפה הזמנתה ? אפשר קישור?
ואם אני מבין נכון ...הצינור יורד בניצב ואז מקבל זוית 90 במקביל לכנף ומול לבית פילטר פונה פנימה?
תקן אותי ...
נכון מאוד, רק שבמקום בו השנורקל "פונה ימינה" השתמשתי בברך גומי.
http://www.ebay.com/sch/i.html?_from=R40&_trksid=p3692.m570.l131 3&_nkw=snorkel+head&_sacat=See-All-Categories
13 קבצים מצורפים
תגובה: בניית שנורקל לגמל...
קובץ מצורף 54326
הנה כמה צילומים מתהליך ההכנה לבינתיים עד שאני אעדכן מחדש את תיאור העבודה.
שנורקל להיילקס- השרשור המקורי של תהליך העבודה

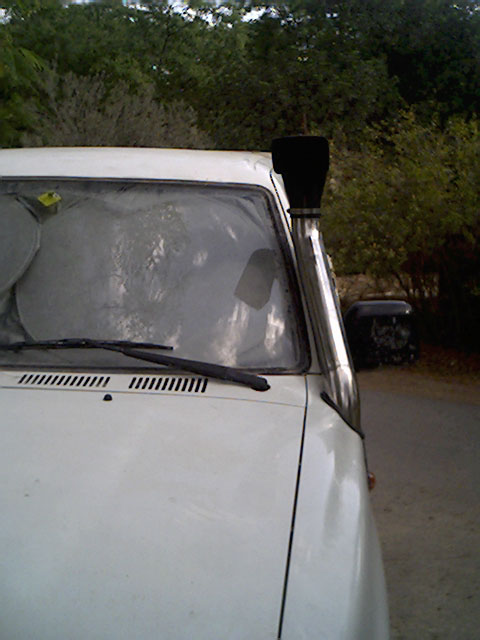

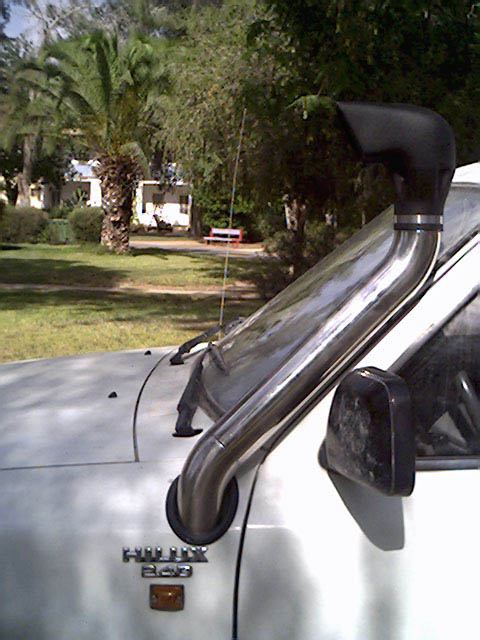

השנורקל המוגמר:
קובץ מצורף 54324
קובץ מצורף 54332

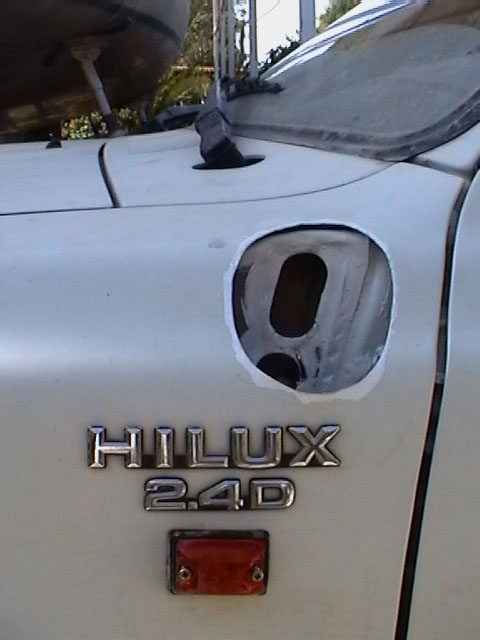

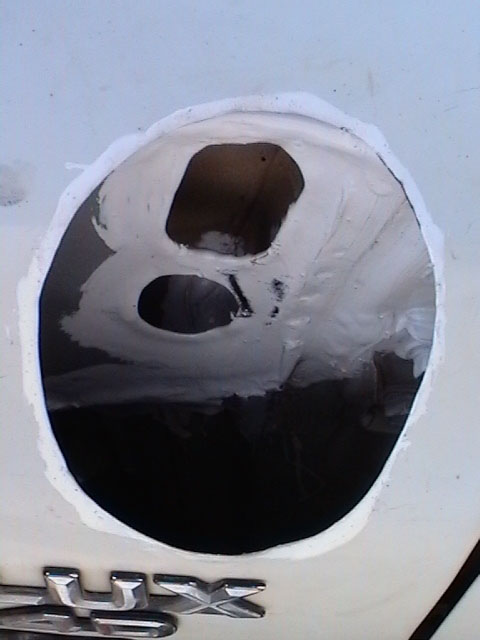

החור בכנף מהצד החיצוני, מבט מלמעלה ומהצד:
קובץ מצורף 54320
קובץ מצורף 54321
מבט מתא המנוע:
קובץ מצורף 54325

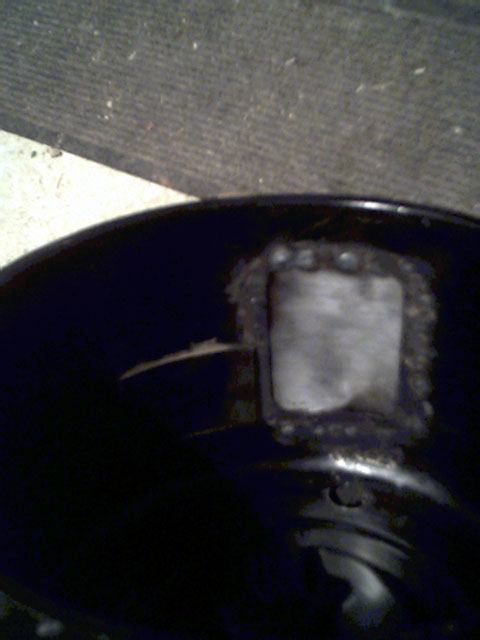

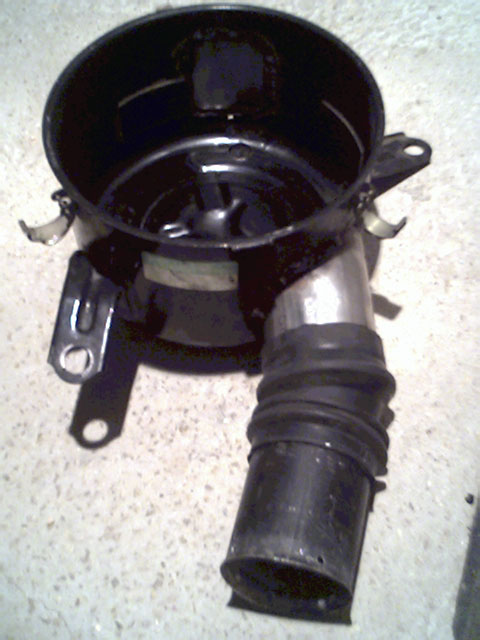

עיצוב מחדש של בית הפילטר לקיצור הצנרת: סגירה של החור המקורי וחיבור אלכסוני של צינור 3" מול החור בכנף:
קובץ מצורף 54327
קובץ מצורף 54328
קובץ מצורף 54326

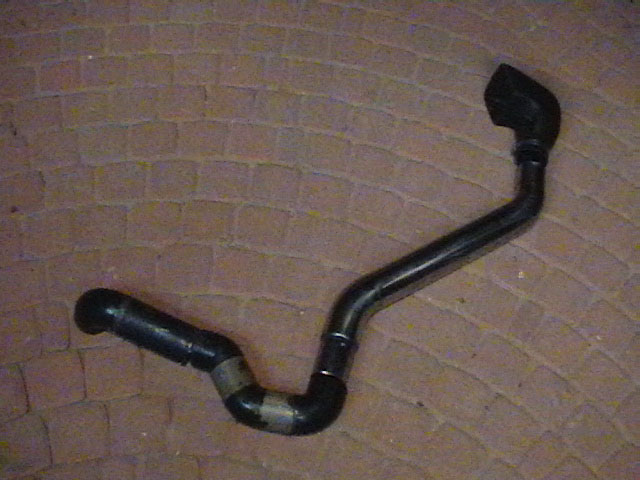

השנורקל המוכן לפני ההתקנה ברכב: העיקול בצנרת בגלל קורת חיזוק בפח שלא איפשרה להעביר ישירות- לדעתי אם משתמשים בצינור שרשורי לא צריך לעשות את העיקול הזה ולחסוך הרבה עבודת התאמה.
קובץ מצורף 54323
קובץ מצורף 54322

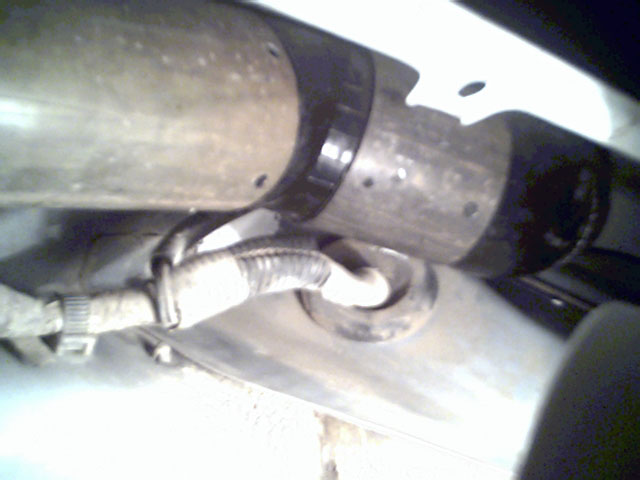

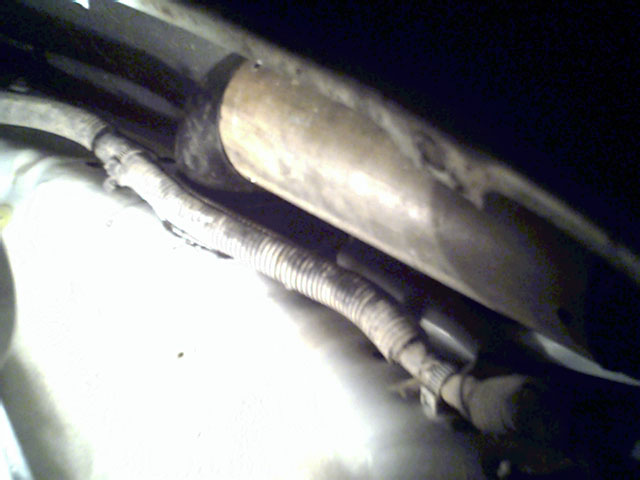

הצנרת שבתוך הכנף: (מבט מלמטה)
קובץ מצורף 54331
קובץ מצורף 54330

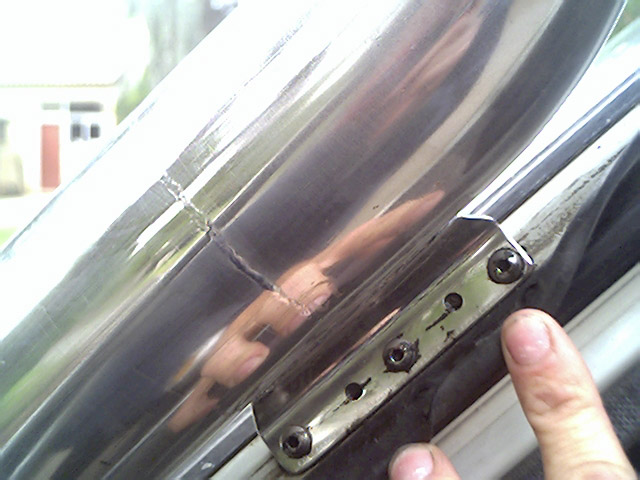

החיבור למסגרת החלון:
קובץ מצורף 54329
