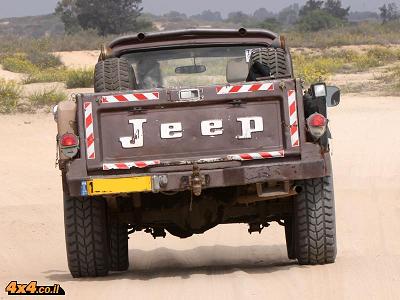

פרוייקט החזרת דלת אחורית למצב יותר דומה למקורי

בקיצור יש לי את הצירים התחתונים והצינור שמולבש עליהם אליו ועליו תרותך הדלת. שבחלקה העליון יהיה RHS שבתוכו יוכנס המנגנון של הפתיחה והסגירה (יקבל את הצורה פחות או יותר של הדלת המקורית

ליצור דלת עצמה מפח מכופף זה לא בעיה או אפילו ישר

אני מתייעץ איתכם לגבי המנגנון של הדלת האם מישהו מכיר רכב עם מנגנון דומה? אני מניח שכל המנגנוני דלת אחורית זהים אך אני מחפש משהו באזור הרוחב של הדלת שלי

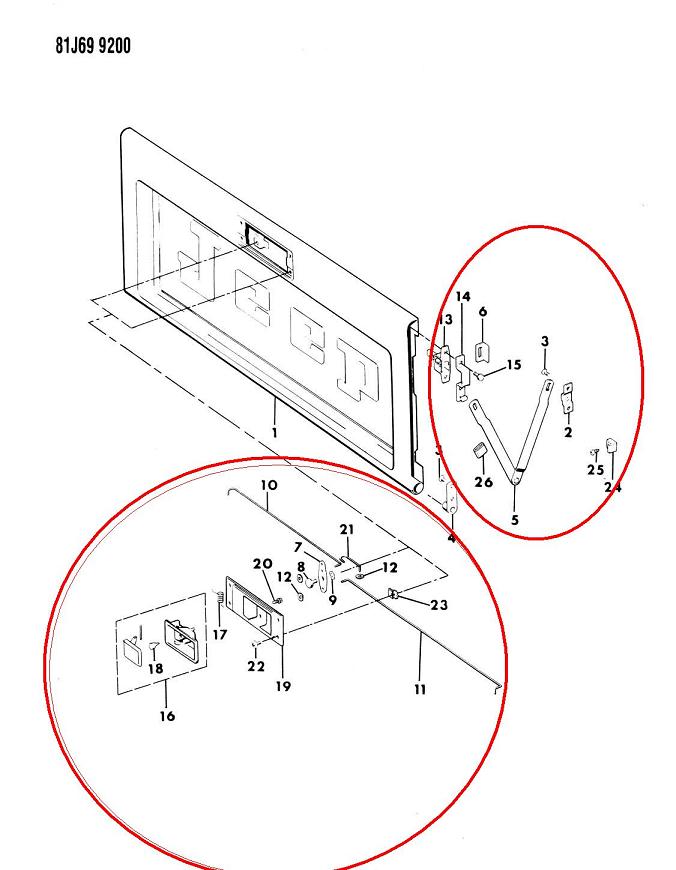

בקיצור למי שיש רעיון למשהו מהתרשים הזה שיציע תודה:)

קובץ מצורף 55527http://www.jeepolog.com/forums/attac...id=55527&stc=1
http://www.jeepolog.com/forums/attac...id=55528&stc=1קובץ מצורף 55528קובץ מצורף 55529http://www.jeepolog.com/forums/attac...id=55529&stc=1

יש מנגנונים סטנדרטיים של פירזול משאיות (זטא או נעה פירזול), ומה שנשאר זה להכין את שני המוטות שהולכים לצדדים.

אסף.

הא רעיון מצוין. יש להם גם את מה שהמוטות תופסים בקצוות?

מחפש דלת אחורית לטנדר גלדיאטור מקורית בכל מצב

אם לא תמצא, תצטרך לבנות.

תתחיל מכאן:
http://www.jeepforum.com/forum/f8/ga...2/index48.html
ותדפדף הלאה. הגאון הזה לקח דלת של ג'יפ, חתך אותה, הוסיף מנגנון ויצר משהו חדש. כל הכלים שהוא בונה מהממים ומרתקים והכתיבה שלו ממכרת.
יש לך פירוט רב שתוכל להשתמש ואולי תוכל לקחת מנגנון פתיחה של סופה או סתם טנדר ולהתאים אותו.
הוא התחל בזה:
http://www.cj-8.com/gallery/data/504/Tailgate2.jpg

וסיים כך:
http://www.cj-8.com/gallery/data/504/Assembled12.jpg

היום הוא כבר עושה הכל מפיברגלס.

אצל אודי מזרחי בכניסה למוסך יש גלאדיאטור צהוב שנם לו את שנת הזקנים שלו. אני לא זוכר אם יש לו דלת אחורית אבל כדאי לברר.

אחלה שרשור אצלי במועדפים כבר כמה זמן
אבל גם אצלו הוא מצא דלת מקורית זה החלק הקשה

אורי, יא דרעק, :)
הרגת לי את היום, כי משם הגעתי לשרשור הזה...
http://www.jeepforum.com/forum/f9/bo...r-kit-1274811/

כן הבחור הזה הוא פשוט גאון איזה רכבים הוא בונה פשוט להזיל ריר עכשיו הבחור עובד על מכסה מנוע המתאים גם לcj גם לyj וגם לtj פשוט גאון.

בפעם האחרונה שאשתי תפסה אותי בלילה מול המחשב עם השרשור שלו פתוח, היא הביאה לי קרם ידיים ומגבונים והלכה לישון עם הילדים:p.

שמיל, אמנם הוא מדהים אבל לטעמי הוויליס רטרו שלו יותר מדי עדכני.
אחת המחשבות שלו הייתה לעשות פרוייקט יותר מבוסס וויליס וואגון והוא גנז אותה בינתיים.
אני מחכה שהוא יגמור כבר להשתעשע עם כל העגלות הללו [שמימילא לא יהיו כאן חוקיות]] ויעבור למשימה הגדולה הבאה - וויליס וואגון מבוסס JK

הגרסה שלו ל-TJ וויליס אדישן:
http://www.cj-8.com/gallery/data/515/WillysEdition.jpg

חברים להתמקד

אם מה שאתה צריך זה הפלטה עם הכיתוב המובלט JEEP, חפש דלת מקורית של סופה סגורה, מאחורי המתקון לגלגל ספייר יש את ההבלטה שאתה מחפש. אתה שוחט ממנה מה שאתה צריך, ומשם הכל תלוי ביכולות הפבריקציה שלך אבל אפשר בלי יותר מדי סיבוכים להעתיק את העבודה שהבחור עשה.





קובי

קובי, בסופה הכיתוב הוא בפונט שונה לגמרי....

ציטוט:

---

נכתב במקור על ידי עירא

קובי, בסופה הכיתוב הוא בפונט שונה לגמרי....

---

נכון, ועדיין, כנראה שאין בנמצא דלת כזו לתרומת הכיתוב, אז אני לא רואה אופציה טובה יותר לאלטרנטיבה.




קובי

ישנה אופציה שאני לא ממש אוהב
והיא לקחת ממישהו עם דלת כזו ולעשות העתקה עם פיבר גלאס

אפשר גם לייצר דלת שטוחה, ללא ההבלטה בכלל, ולהכין את הכיתוב לפי שבלונה (או בחיתוך לייזר, אם אתה בכיוון של השקעה), מפח 4-5 מ"מ, למקם על הדלת בריתוך מבפנים ולהשלים את הפיניש בפחחות. לדעתי, אפשר ככה להגיע לתוצאה שתיראה אותנטית לחלוטין.




קובי

כאן יש שרשור על לוגו של וויליס לדלת אחורית שבוצע בחיתוך פלזמה, אולי גם זה כוון אפשרי:
http://oldwillysforum.com/forum/view...tail+gate+logo

מישהו באותו פורום יצר דלת עם לוגו ג'יפ בעיבוד הפח ממש אבל אני לא מצליח לאתר את השרשור.

כדי לייצר מפיבר אתה צריך דגם מדוייק.

הלינק לא מראה תמונות...:(

אתמול ראיתי את זה http://www.youtube.com/watch?NR=1&v=_xUdu8mXM9E מי שלא רואה יש לו דלת מסגרת עם רשת ברזל חזקה אני מניח שעליה ישנן את האותיות שככל הנראה הוא חתך בפלזמה לייזר או כל דרך אחרת
האמת אני אוהב:)

רוב התמונות מראות את הסמל מכל מני צדדים.
התמונה הכי ברורה למה שהפלזמה יכולה לעשות:
http://i2.photobucket.com/albums/y2/...soverland2.jpg

ציטוט:

---

נכתב במקור על ידי גלדיאטור

הלינק לא מראה תמונות...:(

אתמול ראיתי את זה http://www.youtube.com/watch?NR=1&v=_xUdu8mXM9E מי שלא רואה יש לו דלת מסגרת עם רשת ברזל חזקה אני מניח שעליה ישנן את האותיות שככל הנראה הוא חתך בפלזמה לייזר או כל דרך אחרת
האמת אני אוהב:)

---

מאוד יפה! גם אסתטי וגם רואים טוב יותר ברוורס.
ואם אתה כבר הולך בכוון הזה אתה לא מחוייב למקוריות של האותיות
