חיבור צנרת T צפוף - זקוק לעצה/המלצה

שלום לכולם,

בהמשך לשרשור הזה :
http://www.jeepolog.com/forums/showthread.php?t=68747

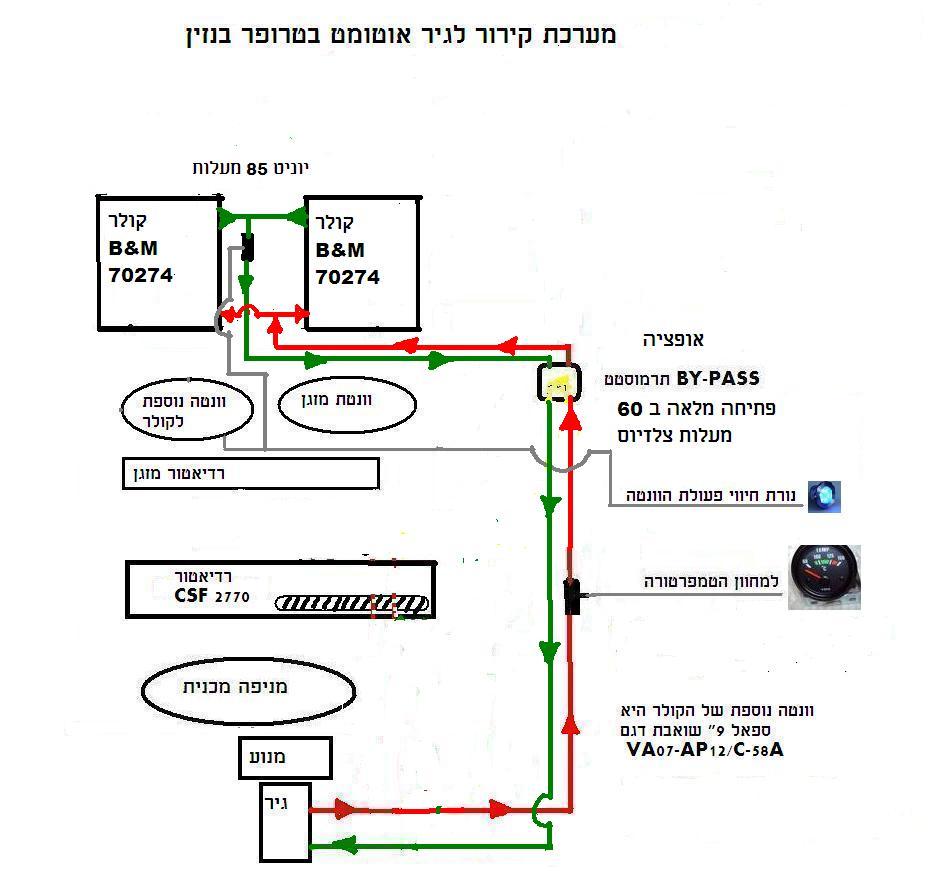

החלטתי לחבר בטרופר זוג קולרים במקביל עפ"י הסכמה
קובץ מצורף 64051

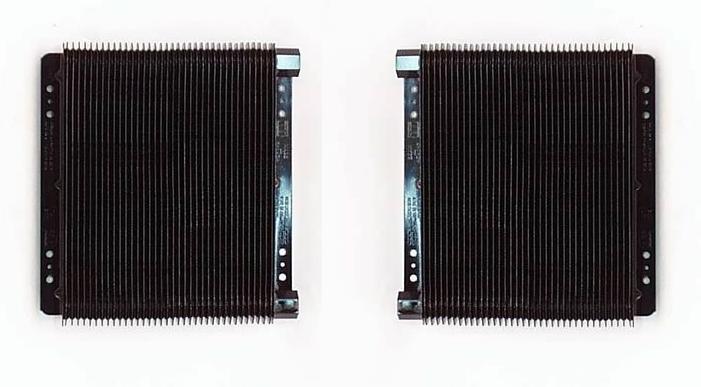

הבעיה, אין אפשרות למרווח גדול בין הקולרים .
המרווח בין קצה הניפל (של התבריג) לקצה הניפל של הקולר ממול, מכסימום 7 סמ'
קובץ מצורף 64052אני מעוניין במינימום כיפופים חדים.
בנוסף, שאורכי הצנרת בכול T יהיו זהים . למעשה תמונת ראי.
אגב, התבריגים בניפלים הם, 1/2" NPT נקבה.

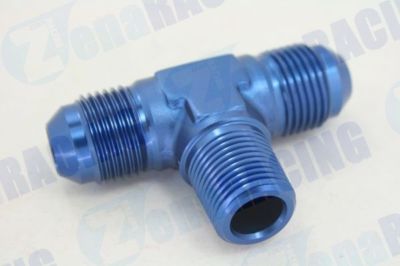

תאורטית, T כזה בעל מימדים קטנים, הכי פשוט להרכבה.
קובץ מצורף 64053
הבעיה, אי אפשר להדק כי תבריג אחד יוצא הפוך בסיבוב.
בעיה נוספת, אי אפשר יהיה לוודא הידוק ולהגיע למצב שהכניסה תהיה במישור אחד עם הקולרים.

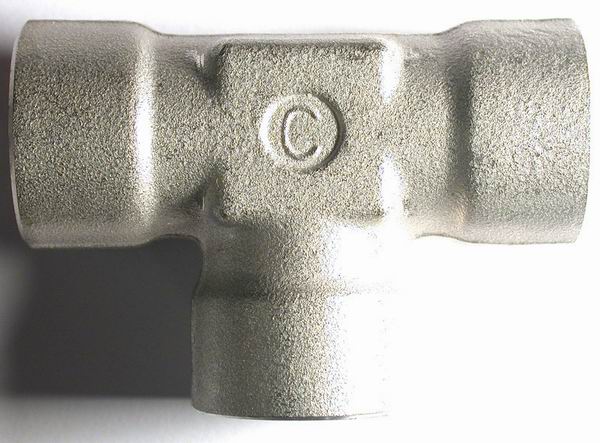

אופציה נוספת שחשבתי, T אבל עם נקבות כמו זה, להוסיף צינורות זכרים (קצרים) עם "סביבונים" בכול קצה.
קובץ מצורף 64054הבעיה, לא נראה לי שאוכל לעמוד במגבלת המרחק הצפוף בין הקולרים.

אפשרות נוספת, חיבור מפרקים 90 מעלות בכול ניפל, החיבור בינהם יהיה באמצעות צנרת גמישה למתאם Y .
או שבכלל עדיף לצאת עם מתאמים ישרים ואת הכיפוף ל 90 מעלות לעשות עם הצנרת ולהתחבר למתאם Y

בקיצור, עצה/המלצה תתקבל בברכה !

תודה מראש
רענן

שלום רענן ,בדקת אם יש מחבר טי שצד אחד הברגה שמאלית? יכול להיות שאפשר להכין כזה.

ציטוט:

---

נכתב במקור על ידי sportman

שלום רענן ,בדקת אם יש מחבר טי שצד אחד הברגה שמאלית? יכול להיות שאפשר להכין כזה.

---

תודה !
גם אם זה אפשרי, הבעיה תהיה לוודא הידוק מלא לשני הצדדים .
פשוט קשה להאמין ששני הצדדים עם אותה התחלה ועומק תבריג זהה.

רענן

הבעיה היא לא ההברגה שמאלי
הבעיה היא שאם מנסים להבריג שתי 'זכרים'בשתי צדדים במקביל
אז תמיד אחד יפתח והשני יסגר
מה שאתה צריך זה T עם הברגות נקבה ועל כל הברגה לשים "רקורד"
ואז אתה מבריג חצי של כל רקורד לרדיאטור ואת החצי השני לT
ואז אין לך את הבעיה של ההברגות
ועוד משהו בגלל שאתה שם שתי קולרים אז אתה לא חייב ספיקה גבוהה
אז אתה יכול לשים בכל הברגה בקולר בושינג שיוריד לך את מידת ההברגה
ל3/4 או אפילו 1/4 ואז כל החיבורים שתשתמש בהם יהיו יותר קטנים

וגם מה שהצעת לשים בכל קולר מחבר זוית ואז לחבר בינהם עם Yאו עם Tעם זויות למעלה
זה גם רעיון אבל פה תצטרך ללכת להידראוליקה שיכינו בשבילך צנרות קצרצרות עם חיבורי זוית

ועכשיו עלה לי עוד רעיון
אם אתה הולך.להידראוליקה אז הם כבר יכינו לך צינור נגיד באורך של כמה סנטים
שבצד אחד זוית עם הברגה חצי שתתחבר לקולר והצד השני עם זוית יתחבר לT

ב"מרכז הצנרת" רח' הרצל ת"א פותרים כל בעיה מהסוג הזה, או "שגעונות" מסוגים אחרים תוך כדי שירות טוב וחיוך,בין השאר קיצור אורכים/ רוחבים והתאמות בהלחמת כסף.

מה שאתה צריך נקרא מחבר "רקורד"
http://arcaisrael.com/wp-content/upl...95%D7%A5-4.jpg

ציטוט:

---

נכתב במקור על ידי dice2

מה שאתה צריך נקרא מחבר "רקורד"
http://arcaisrael.com/wp-content/upl...פנים-חוץ-4.jpg

---

תודה . מה זה ? איך זה עובד ?

רענן

http://electrogas.co.il/web/?PageType=9&ItemID=7189
מק"ט 7044

http://en.wikipedia.org/wiki/Piping_..._fitting#Union
Look at the union

רקורד זה כמו ניפל / מופה חצויי לשתיים
מחברים כל.חצי לחלק אחר ואז באמצע של הרקורד
על חצי אחד יש הברגה ועל השני אום חופשי
שמחבר את שתי החצאים
ואז שום הברגה לא "תלויה" בשניה

רענן
קח בחשבון ש'רקורד' אולי הוא פיתרון טוב אך הוא יצור מצב של הקשחה בין שני הקולרים .אתה תצטרך לייצב את הקולרים על 'גישטל' משותף ע"מ שיציבותם תהיה שווה ויאחדם כמיקשה אחת..
במידה וכל קולר יותקן בנפרד ,מן הסתם יציבות הקולרים תהיה שונה, ה'רקורד' יהווה נקודת כשל ואז אתה חייב צינורות גמישים עם מתאם Y
אלון.
