איזה פיוז איזה ריליי ואיזה עובי חוט אני צריך לזוג פנסי hella 550 ?
Printable View
איזה פיוז איזה ריליי ואיזה עובי חוט אני צריך לזוג פנסי hella 550 ?
אם אני לא טועה - מדובר בשני פנסים של 55w כל אחד, כלומר 110w ביחד.
תחלק ב-12v (המתח ברכבך) ותקבל צריכה של 9.16 אמפר.
לפי זה - הפיוז.
לגבי כבלים, מצאתי את זה:
1- שטח חתך 1.5 ממ"ר -עד 10 A
2- שטח חתך 2.5 ממ"ר -עד 16 A
3- שטח חתך 4 ממ"ר -עד 20 A
4- שטח חתך 6 ממ"ר -עד 25 A
5- שטח חתך 10 ממ"ר עד 40 A
נראה שאתה מחפש כבל של 1.5 מ״מ ל-10 אמפר.
אם אתה לא רוצה להיות ״גבולי״ (למרות שאצלי לא נתקלתי בבעיה), תוכל לקנות כבל עבה יותר או להריץ כבל נפרד לכל פנס.
לגבי הממסר (ריליי) אלו ממסרי 12v עם 5 רגליים הנקראים ממסרי בוש (bosch) גם אם הם לא מיוצרים על ידם...
תכל׳ס, כשנכנסתי לחנות וביקשתי ריליי פשוט ידעו מה אני צריך ונתנו לי.
לגבי חיווט הממסר, יש המון סרטונים ביוטיוב.
למשל:
http://www.youtube.com/watch?v=46nle...e_gdata_player
או
http://www.youtube.com/watch?v=052Mu...e_gdata_player
וגם
http://www.youtube.com/watch?v=B0bP7...e_gdata_player
בהצלחה !
נ.ב- עיצה שלי, אם אתה כבר מעביר כבלים הלוך חזור, תעביר כמה עודפים, למקרה שתצטרך בעתיד.
עובי החוטים לא מושפע גם מאורכם?
תשמע, הרבה הרבה תודה על התשובה המפורטת שיחקת אותה.
ממסר - של 40 אמפר לפחות. נורה צורכת עד פי 10 מהזרם הנומינלי שלה עם ההדלקה, לכן לא נכון לחשב את הזרם לממסר לפי ההספק הנומינלי.
פיוז - 20 אמפר יעשה את העבודה. תזכור שאתה מעוניין להגן מפני קצר כך שפיוז גדול מדי זה לא נורא, אבך פיוז קטן מדי זה לא נעים.
חוטים - בגדול, את כל הרכב חוץ מצרכנים מאוד כבדים, מחווטים עם 1.5 ממר.
אסף.
לגבי אורכי הכבלים, opl פירסם בשירשור אחר:
הטבלאות האלה מסתובבות ברשת בהקשר של הספקי רמקולים ומגברים.ציטוט:
נכתב במקור על ידי opl
גם אני לא הבנתי אם זה רלוונטי לעינייננו ואשמח לתשובה מאסף.
אני מבין שזה לא רלוונטי כשמריצים 2 מטר כבל, אבל במקרה שלי, אני מעוניין להריץ עכשיו כ-8 מטרים.

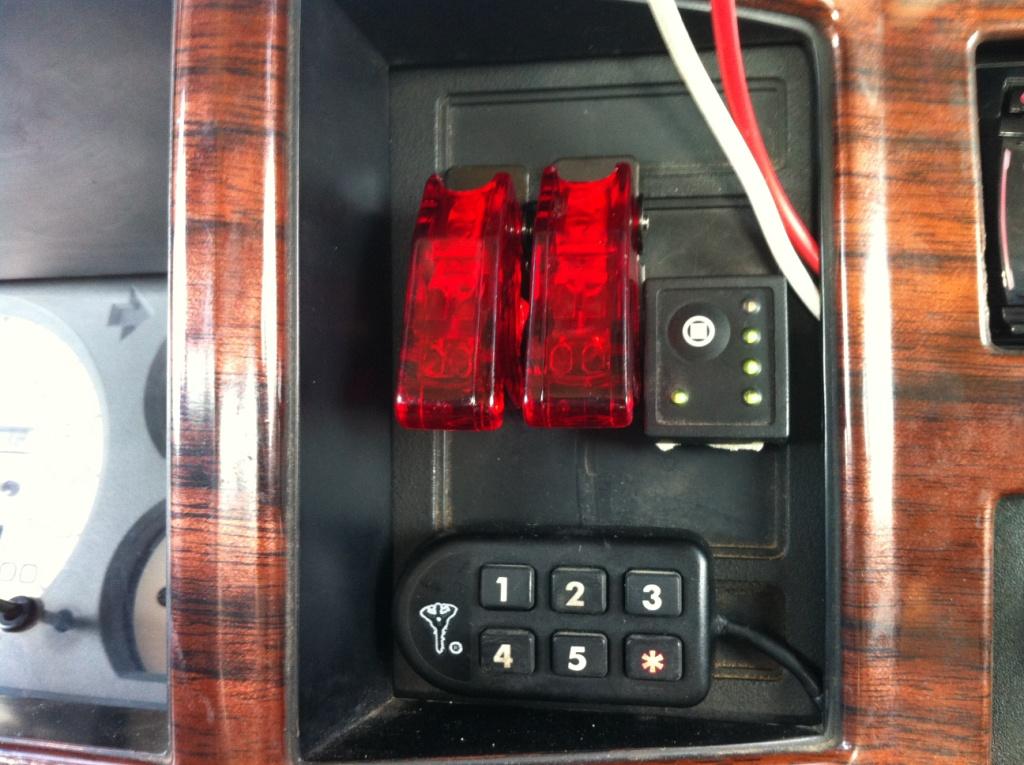

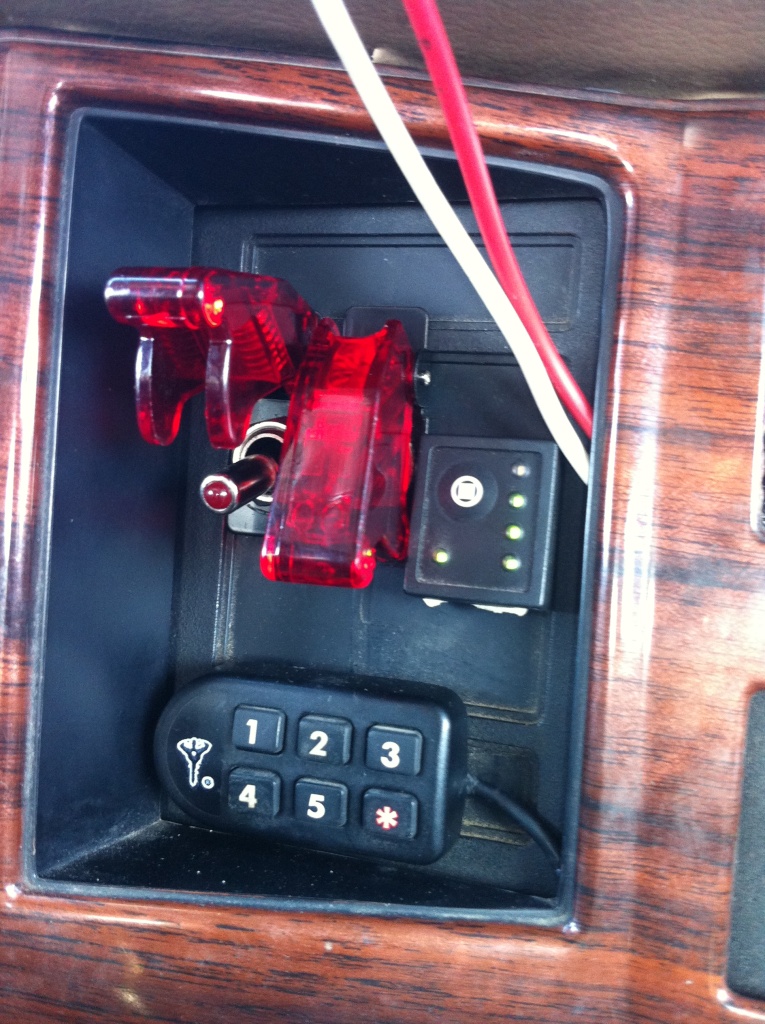

סתם מבסוט מהמפסקים - אחד אחורי ואחד לקדמיים 3$ באיביי...
החוטים ליד רק ברגע הצילום, אל חשש.
קובץ מצורף 77831קובץ מצורף 77832
תשובות לגבי אורך החוטים ובכלל....
עובי החוטים (שטח חתך) לבדו יקבע את קיבולת הזרם. ככל שהזרם גבוה יותר - כך המוליך יתחמם יותר.
הטבלאות הללו מתחשבות בדיוק בזה - מתי הטמפרטורה של המוליך (שהיא פונקציה של הזרם) תפגע
במוליך ו\או בבידוד שלו. אין כאן קשר למימד האורך.
האורך משפיע על מפל המתח לאורכו של החוט, מקצה לקצה.
ככל שהחוט ארוך יותר - כך יפול עליו יותר מתח עבור זרם נתון.
נכון לומר, שככל שחתך המוליך גדול יותר, ההתנגדות יורדת ולכן עבור זרם נתון
נוכל להאריך את החוט עבור מפל מתח רצוי.
קצת מספרים -
בהנחה שמדובר על חוט בשטח חתך של 1.5 מ"מ שע"פ האמור לעיל מתוכנן להעביר
עד 10 אמפר נקבל מפל מתח של כרבע וולט למטר. אם יש 2 חוטים (פלוס ומינוס) באורך כזה נקבל
חצי וולט למטר.
או, במילים אחרות, עומס שצורך 10 אמפר ויחובר לחוט עם שטח חתך של 1.5 ממ"ר ובאורך של 8 מטר
יחווה כ-11.75 וולט במקום 12. או 13.75 וולט במקום 14.
כל זה נכון - כשאנו מדברים על זרם DC (וזה בקירוב נכון)
