הרמקול החיצוני לא עובד - בדקתי הולכה מהפלאג לרמקול - תקין בדקתי התנגדות רמקול - תקין- 2 אום

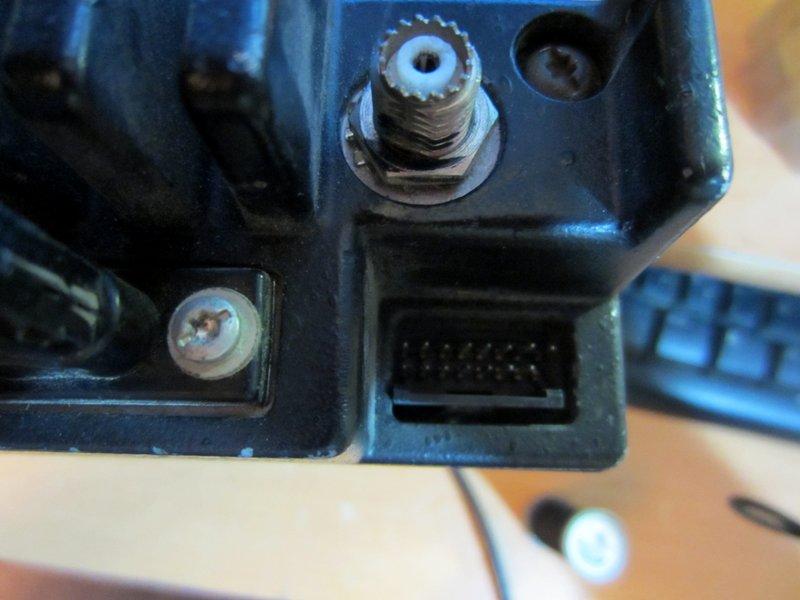

הפין השבור הוא מספר 15 - לפי השרשור הזה http://www.jeepolog.com/forums/showthread.php?t=39975
הוא קשור לרמקול הפנימי ולא לחיצוני.
מה אני מפספס?
קובץ מצורף 73774
השערה
איך נשבר פין 15?
יכול להיות שהוא התעקם פנימה ונגע בפין 13? (הם צמודים)
פין 13 הוא פין יציאת מתח קבועה של 12V/0.5A . יתכן שעקב מגע לא רצוי מגבר השמע קיבל 12V ביציאה שלו וחדל לעבוד.
http://www.batlabs.com/images/maxacc.gif
כך נראה הקונקטור מאחור מבחינת תפקידי הרגלים:
רגל 1 היא המינוס (-) של הרמקולים המשותפים (חיצוני ופנימי).
רגל 16 זו יציאת ה (+) של מגבר היציאה ורגל 15 זו כניסת ה + של הרמקול הפנימי, לכן הרגליים האילו חייבים ליהיות מקוצרים כדי שהרמקול הפנימי יעבוד.
במקור המכשיר כשעובד עם רמקול פנימי בלבד מגיע עם פלג שמקצר את רגל 15 עם 16.
כאשר רוצים להוסיף רמקול חיצוני, מחליפים את קונקטור הקצר עם הקונקטור המקורי של הרמקול החיצוני שמחווט כך שהרמקול החיצוני מתחבר בין רגל 15 לרגל 16 במקום הקצר.
למעשה בטור לרמקול הפנימי.
כך שבמקרה שלך תצתרך לפתוח את המכשיר ולנסות לקצר בין הרגלים בחלקו הפנימי של המכשיר.
מנחם.
בהמשך לעניין, אם אני רוצה לחבר מיק חיצוני ולחצן ptt בניפרד, איך מחווטים? יש לשניהם רק פין אחד לכל אחד 2 ו-3. מה המינוס שלהם? משותף ב-7?
Sent from my GT-I9100T using Tapatalk 2
לשאלת המיקרופון...............
אני מניח שכן..............................
לא חקרתי את הנושא................
בקישור המצורף אני מניח שיש תשובה יותר יסודית.
וכן יש כל מה שלא ידעת על מכשירי מוטורולה ולא העזת לשאול...............
http://www.batlabs.com/
בהצלחה
מנחם
תודה חברים. בסופש כנראה נפתח את המכשיר ונראה.
כדאי לחבר רמקול חיצוני, תחבר (+) של הרמקול לפין 16 ו-(-) לפין 1.
חיבור "מיק" מאחורה מיועד לתקשורת נתונים. לרוב לא משתמשים בו.
קיצרנו בין רגל 15 ל16 והרמקול עובד... עכשיו, המיקרופון הפסיק לעבוד. רואים שיש תגובה ללחיצה על הPTT והוא פורץ לשידור אבל לא שומעים כלום.
מיקרופון מחובר מקדימה או מאחורה ?
מקדימה
ממליץ לך בטרם תעשה נזק למכשיר ליצור קשר עם cable guy כאן בפורום לצורך תיקון החלק השבור. הוא ישמח לסייע בכל מה שנדרש.ציטוט:
נכתב במקור על ידי opl
תפתח את המקסטרק ותתקשר ודבר איתי
[QUOTE=eysham;509781]בהמשך לעניין, אם אני רוצה לחבר מיק חיצוני ולחצן ptt בניפרד, איך מחווטים? יש לשניהם רק פין אחד לכל אחד 2 ו-3. מה המינוס שלהם? משותף ב-7?
הואיל ופין 7 הוא GROUND אם נוח לך תוכל להתחבר לכל נקודת מתכת ברכב שיש לה חיבור טוב ל(-)
