תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
מצטער על איכות התמונות... חשבתי שטלפון מודרני זה תחליף מספק למצלמה, אז מסתבר שבתנאי תאורה לא אופטימליים, ממש לא.

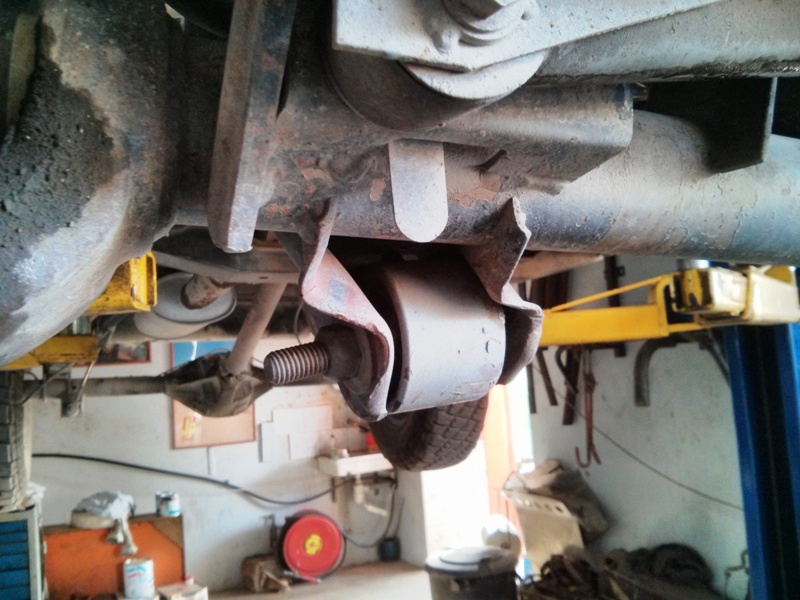

תושבות הזרועות התחתונות בסרן הקדמי מתעקמות. ידוע. אם זה לא המצב בג'יפ שלכם אתם לא נוסעים בשטח. אבל יש עקום ויש "אחי הג'יפ שלך באמת מוזנח". תושבת צד הנוסע אצלי הגיע למצב חמור באמת - הזרועה זזה למטה ושמאל כבר לא במ"מ אלא בס"מ שלמים (אולי אפילו אינצ'ים...), וסדק בריא כבר התחיל להתפתח (לא רואים בתמונה הזאת, בצד שני) שהצביע על כך שיש כאן סכנה אמיתית לתלישה במכה הקשה הבאה.
קובץ מצורף 80433

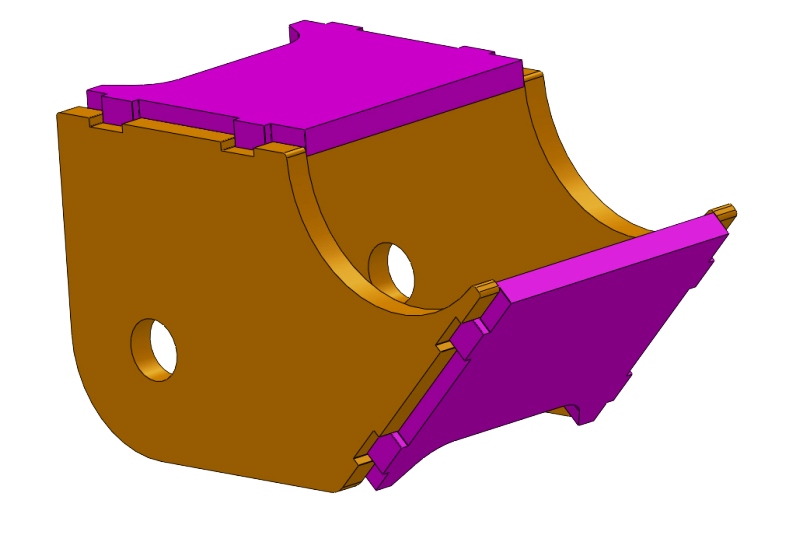

הפתרון הוא החלפה קומפלט בתושבות בריאות. התושבות לא מסובכות לתכנון ויצור - המידע החשוב הוא רוחב בין האוזניים - 67.5 מ"מ (כולל אפיצות) וקוטר החור 14.5 מ"מ (כולל אפיצות) עבור בורג ה9/16 שעובר שם. שרטוטים אני יכול לספק למי שיצטרך עבור חיתוך בלייזר.
קובץ מצורף 80442
המיקום לאורך הסרן של שתי התושבות הוא סימטרי, וזה מה שחשוב מבחינתנו יותר מהדיוק. המרחק בין מרכז התושבת למשטח האנכי בקצה הנאקל שאפשר למדוד ממנו - כ95-100 מ"מ. את המיקום הזויתי מספקות תושבות בולמי הזעזועים, בהנחה שהן לא עקומות (לרוב לא).
קובץ מצורף 80435
קובץ מצורף 80434

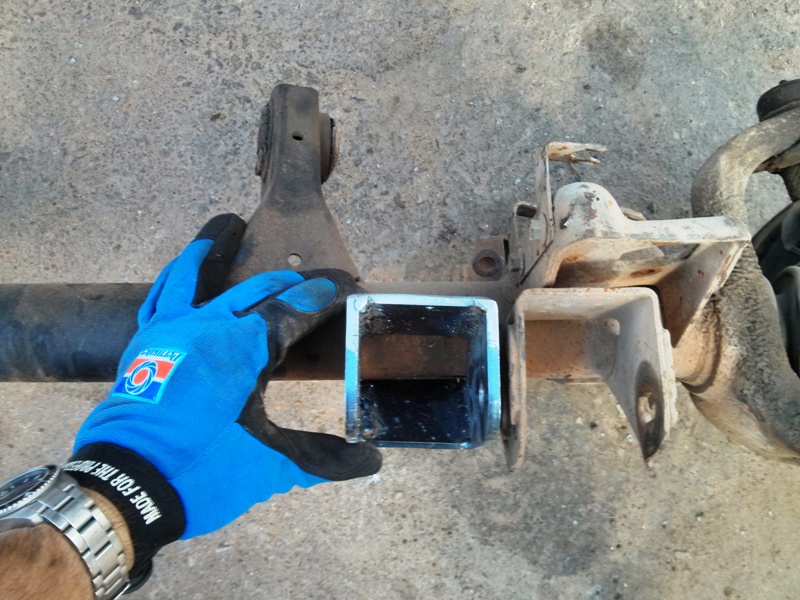

בתמונות האלו אפשר לראות את התושבת החדשה אחרי שריתכתי אותה מ4 הפחים החתוכים בלייזר, בעובי 6 מ"מ, לעומת תושבת דומה על סרן של גראנד צ'רוקי ZJ.
את העבודה בהתחלה חשבתי לעשות לבד בבית, מה שהיה דורש פירוק סרן וכמה ימים של השבתה. בשביל לעשות את זה ביום אחד, נעזרתי בחברי ארנון מלאכי, מוסך אנדורו בפרדס חנה. העבודה על הליפט, עם כל הג'קים והאינסטרומנים השונים והמשונים שיש במוסך ג'יפים, ועם הפלזמה לחתוך את התושבות הישנות, במקרה הזה הופכת את העבודה לקלה בסדרי גודל.

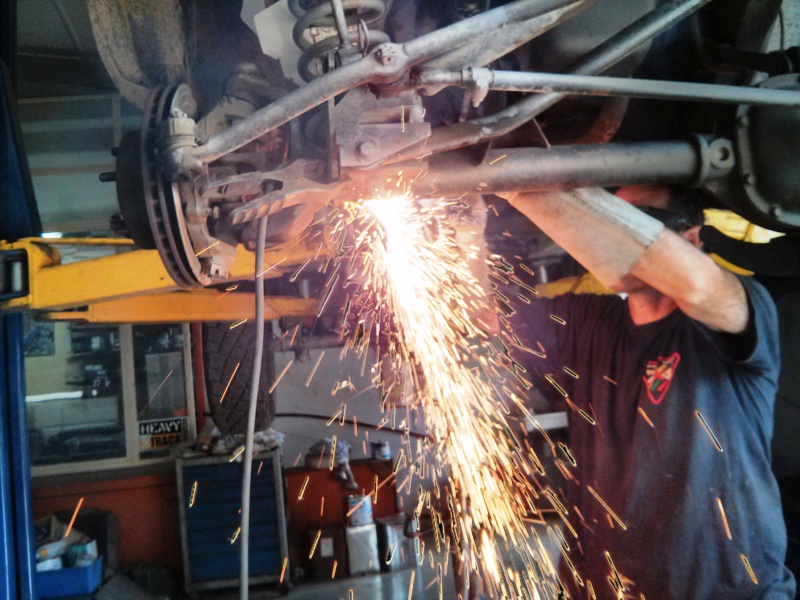

בשאר התמונות אפשר לראות את החיתוך הגס:
קובץ מצורף 80436

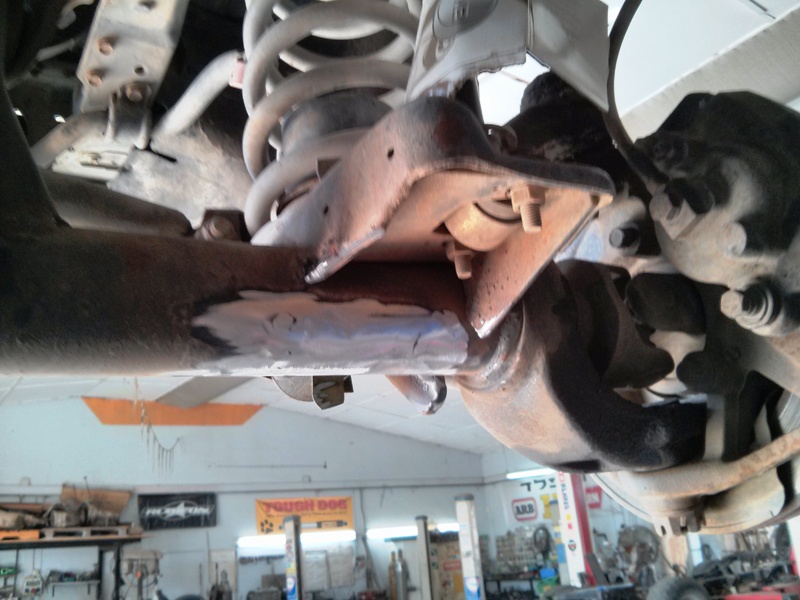

אחרי כמה דקות עם משחזת זוית:
קובץ מצורף 80437

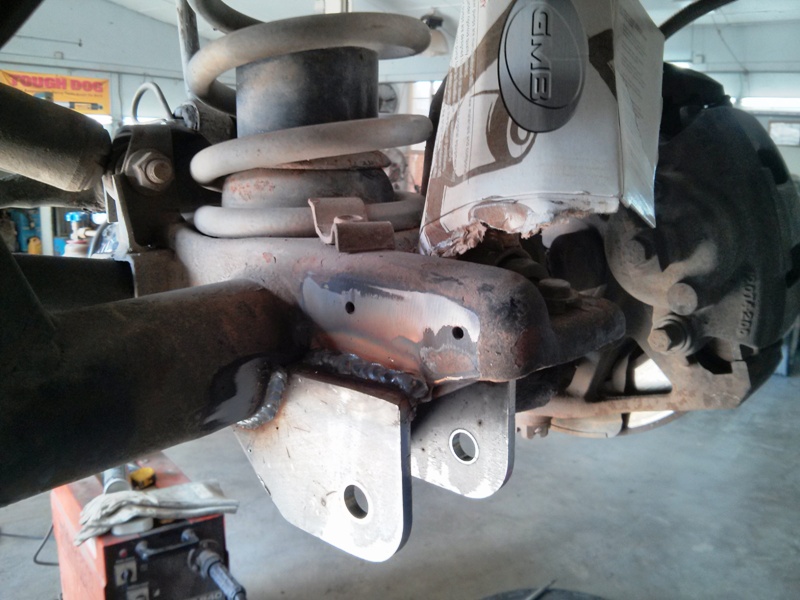

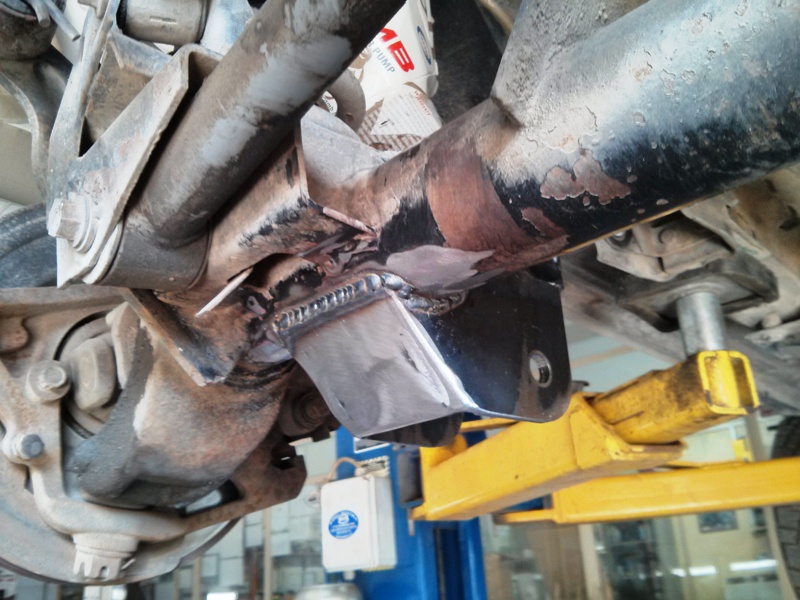

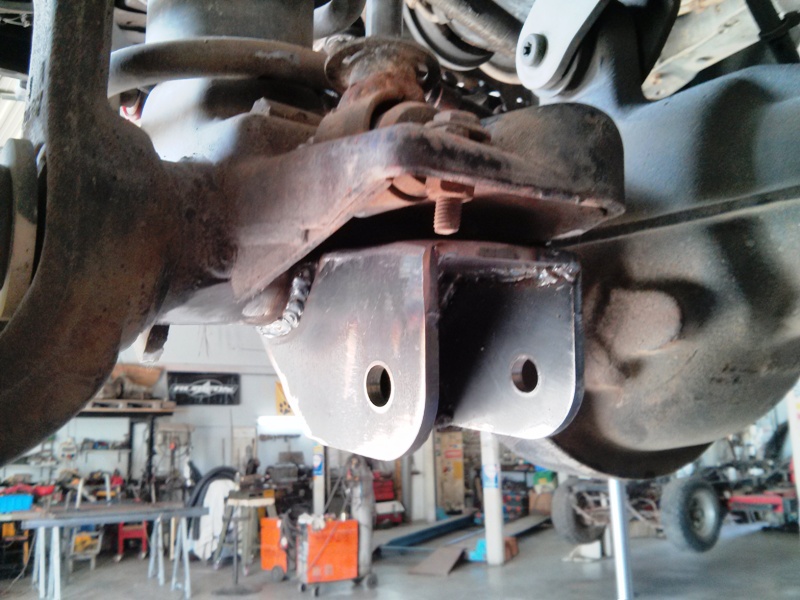

ותושבות מרותכות בשני הצדדים:
קובץ מצורף 80438
קובץ מצורף 80439
קובץ מצורף 80440
קובץ מצורף 80441
לסיכום - פחות קשה ממה שחשבתי בהתחלה, כשזה נעשה בתנאי מוסך מצויד קומפלט. אם אפשר להעמיד את הג'יפ ולפרק את הסרן ולעבוד על השולחן באיזי אז אין בעייה לבצע גם בתנאים של סדנא ביתית.
לגבי התושבות - אפשר לקנות מוכנות בארה"ב מהמון יצרנים, זה לא משהו מסובך. אפשר לחתוך בלייזר בארץ, יוצא יותר זול. אחרי שעליתי בשטח על בעיות קטנות (כמו פיית הגירוז בזרועות הרוביקון שלי שדרשה פינוי בגג של התושבת) יש לי שרטוטי יצור לתושבות.
השרטוטים מדויקים, מתאימים לג'יפ XJ, ZJ וTJ עם זרועות מתכווננות בלבד!!! לא לזרועות מקוריות. אינדיאנים, אם וכאשר תצטרכו, צרו קשר.
תודה לעידו לוריה שכני וחברי על כל העצות הטובות, אין מבין כמוך בפרקטיקה של ברזלים. ושוב תודה ענקית לארנון שנתן לי לעבוד מתחת לליפט עם כל הסיוע והעזרה שצריך.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
יצא יפה מאוד נמרוד.. ומחוזק בהחלט.
אצלי בZJ לא הייתי במצב ״מוזנח״ כמוך :).. אבל בהחלט שדרגתי את התושבות ב HD בעלות של 45$ לפני שנתיים בערך..
בזמנו יורם דרומי חיפש והזמין 2 סטים.. אחד אני לקחתי. אין מה להשוות ולא יזיק להחליף..
אם כבר יש בארץ, אדרבא.. שווה לעשות.
אצלנו בגרנד התושבת גם מהווה כנקודת כיוון קסטר לגלגלים ולכן בחו״ל זה כבר מגיע מותאם. כמובן שאם הזרועות התחתונות מתכווננות אזי אין צורך בכיוון הקסטר בעזרת חורי התושבות ובורג הכיוון והפתרון הזה עושה את העבודה בהחלט.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
נמרוד, נראה נהדר כולל הריתוכים.
לא יזיק אם תשים פה כמה תמונות של השרטוט עם מידות.
בכל זאת שאלה קטנה-
אין חשש לעיוות בסרן או פגיעה במסיסים כאשר מרתכים סרן מורכב?
נקטת באיזה שהן פעולות ?
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
זה לא כזה חם האזור במהלך הריתוך , כך שאין מה מה לחשוש , עיוותים סיכוי קלוש .
עידו
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
עידו נראה לי שבועז התכוון לבעיית הריתוך והזרמה דרך הסרן מה שיגרום לשיתוך אבל אם אני מזהה לפי העין נראה כמו ריתוך co, ברתכת קשת אכן בעית צרי ליצור את הקשת קרובה כדי למנוע שיתוך מיסבים וגם זה לא מבטיח מאה אחוז
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
-
אם פותחים פקק מילוי שמן בזמן הריתוך, בד"כ אין בעיות.
אלא אם כן מרתכים ממש קרוב לקצוות..
אסף.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
לא הבנתי מה החשש, שהשמן יתחמם? החום שנוצר בתפרים האלו ביחס למסת הברזל של הסרן נראה לי זניח לחלוטין.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
נמרוד,
ככלל - כשמרתכים על סרן, נוצרים אדים ועשן גם בצד הפנימי (אם יש חדירה סבירה, ואם לא אז מראש חבל על המאמץ). כדי למנוע מהלחץ הקל שנוצר די מהר (מהר יותר ממה שיוצא מהנשם) - פותחים פקק ריקון.
הנסיון שלי עם ריתוך על סרנים הוא שזה מספיק (ואכן רואים בזמן הריתוך שיוצא עשן ואדי שמן מהפקק)
אסף.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
לא פתחתי את הפקק. טיפ טוב לפעם הבא ולמי שקורא את השרשור הזה.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
נמרוד,
תזכור שבשביל החימום המועט יחסית של השמן בעבודה הרגילה שלו , יש מספיק לחץ שבשבילו התקינו נשם, אז בטח עבור חימום נקודתי גבוה יותר.
ואם אתה קרוב מידי למיקום המחז"ש, אז גם פגיעה פיזית.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
זה לא משהו שהיה נמנע אם היית מוריד לחץ אוויר בשטח?
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
לא חושב, זה ניראה כתוצאה של מכות ישירות בתושבת כי היא בולטת מטה...
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
ציטוט:
נכתב במקור על ידי
חנן-ג'יפולוג
זה לא משהו שהיה נמנע אם היית מוריד לחץ אוויר בשטח?
אני די בטוח שזה היה נמנע אם לא הייתי נוסע בשטח בכלל :)
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
זה תלוי. מה גובה המדרכות בחיפה בימים אלה?
Sent from my GT-I9500 using Tapatalk 4
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
סחתיין. עוד 12 חדשים אדווח.
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
בוא נעשה ניסוי. תמנע מנסיעה בשטח - או בחיפה - בשנה הקרובה, ונראה אם עדיין התושבות מתעקמות :)
-
תגובה: תושבות זרועות מתלה על הסרן מתעקמות, והתיקון.
שלום לכולם.
בנושא לנושא באותו נושא.
גיליתי סדק בתושבת העליונה של מוט הפאנהרד הקידמי
לדעתי זה מימי ה-Death Wobble.
האם מישהו נתקל בזה?
יש מניעה לתקן על ידי ריתוך?
-
