החלפת משאבת מים בטרופר דיזל

כאשר משאבת המים כושלת היא מתחילה לטפטף נוזל קירור ממש במרכז המנוע על הפולי דרך חור ייעודי שקיים במשאבה.
המשאבה אינה קשורה לטיימינג והחלפה שלה די פשוטה, עבודה של שעה וחצי עם הפסקה לקפה או בירה.

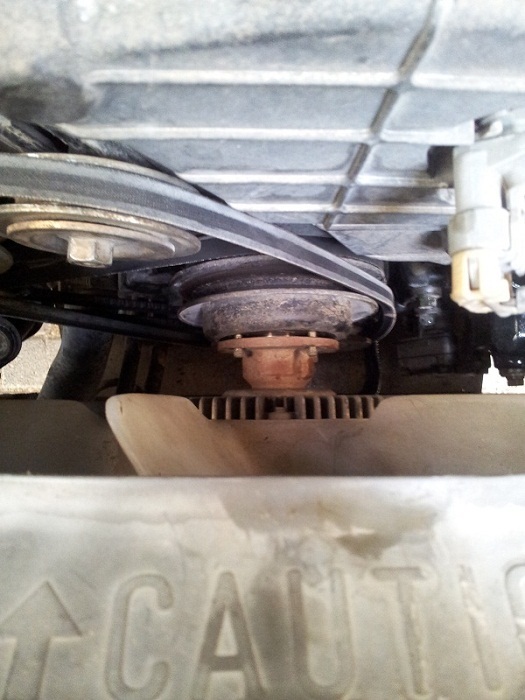

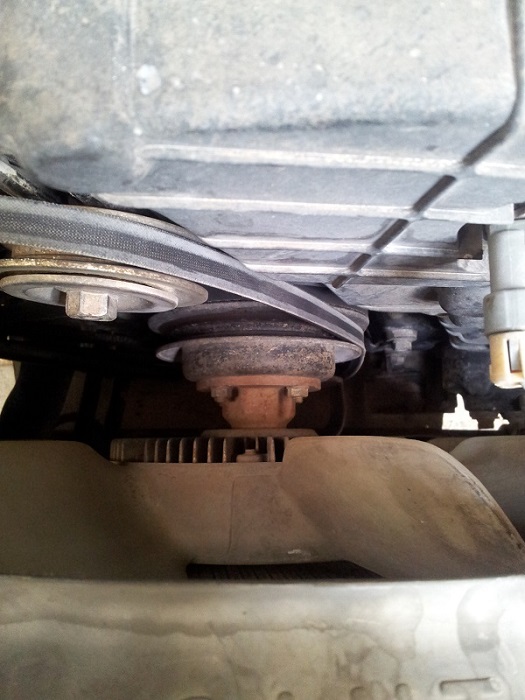

משאבת המים בטרופר דיזל נמצאת מאחורי הפאן קלץ', כך שכדי לפרק אותה צריך להוציא אותו- ע"י 4 אומים 10 מ"מ
קובץ מצורף 80460
קובץ מצורף 80461

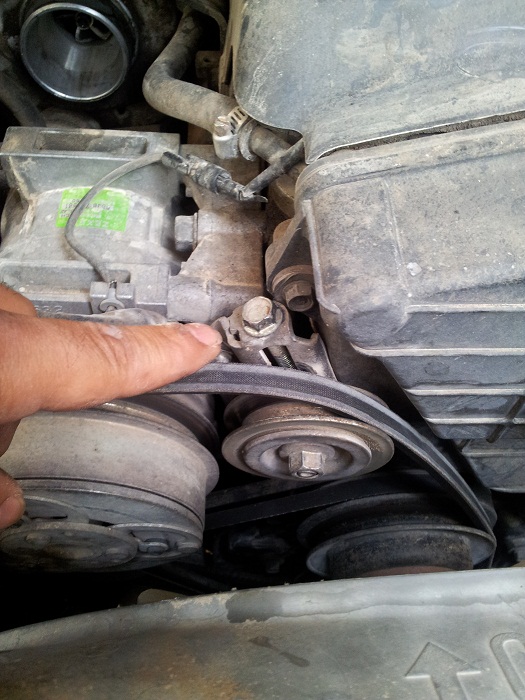

לאחר מיכן צריך לשחרר את הרצועה של המזגן ע"י שיחרור המותחן והאום של הגלגלת

קובץ מצורף 80459

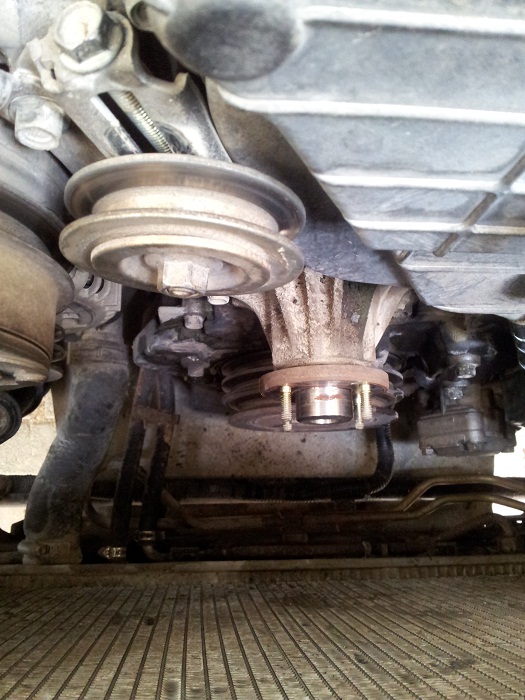

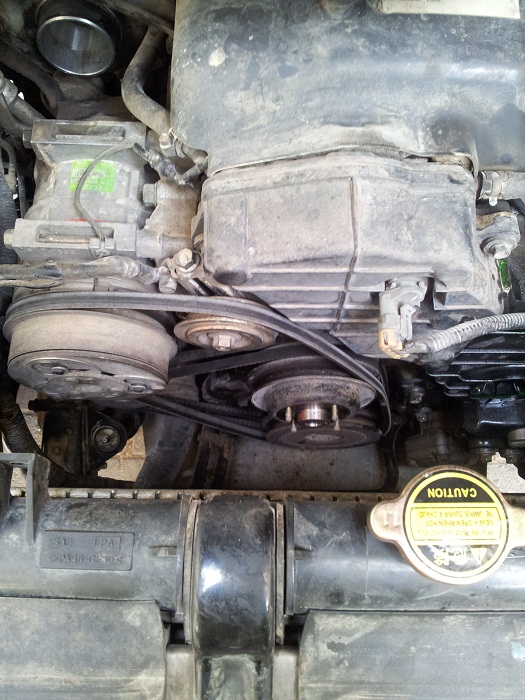

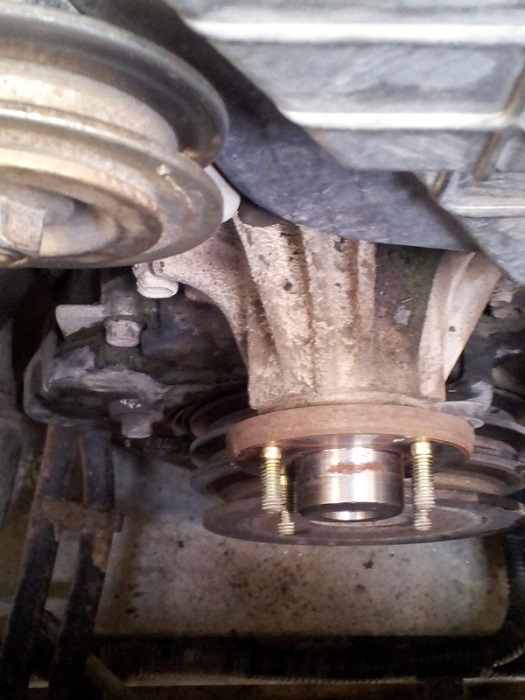

לאחר מיכן את הרצועות של האלטרנטור, והפולי שיושב על המשאבה יורד גם
קובץ מצורף 80463 קובץ מצורף 80464 קובץ מצורף 80465

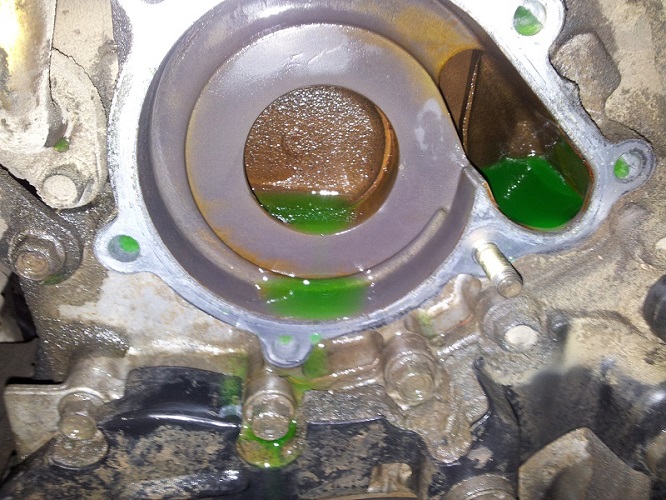

השלב הבא-פירוק המשאבה ע"י בוקסה 12 מ"מ, מסביב המשאבה יש גם ברגים וגם שתי אומים-תמונה לאחר הפירוק וניקוי השטח

קובץ מצורף 80466

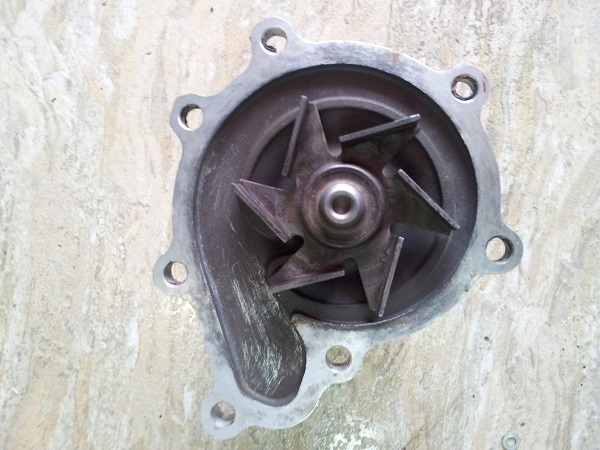

המשאבה בחוץ
קובץ מצורף 80458 קובץ מצורף 80467

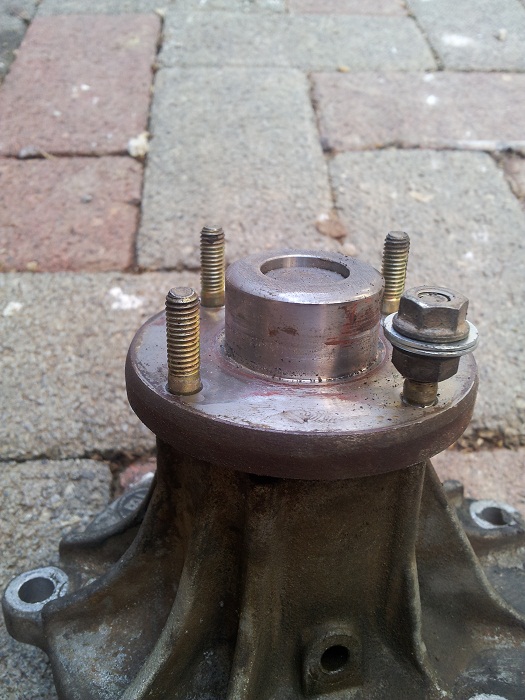

כעת צריך להוציא את הגוז'ונים ולהעביר אותם למשאבה החדשה, לוקחים את האומים מהפאן קלץ' וסוגרים קונטרה אחד על השני ומבריגים החוצה את הגוז'ונים:

קובץ מצורף 80468

מה שנישאר זה למרוח RTV באיכות טובה על המשאבה ועל האטם משני הצדדים, לא להגזים בכמות,
שיכבה אחידה ודקה, להרכיב הכל בסדר הפוך(את המשאבה סוגרים בטורק של 20N/M), פולי, רצועות, פאן קלאץ'

קובץ מצורף 80469 קובץ מצורף 80463
השלב האחרון והכי חשוב : למלא נוזל קרור ברדיאטור , לבדוק נזילות להניע ולבדוק שוב
מצורף גם את השרטוט עם ההוראות מהספר:
קובץ מצורף 80470
