קובץ מצורף 81387

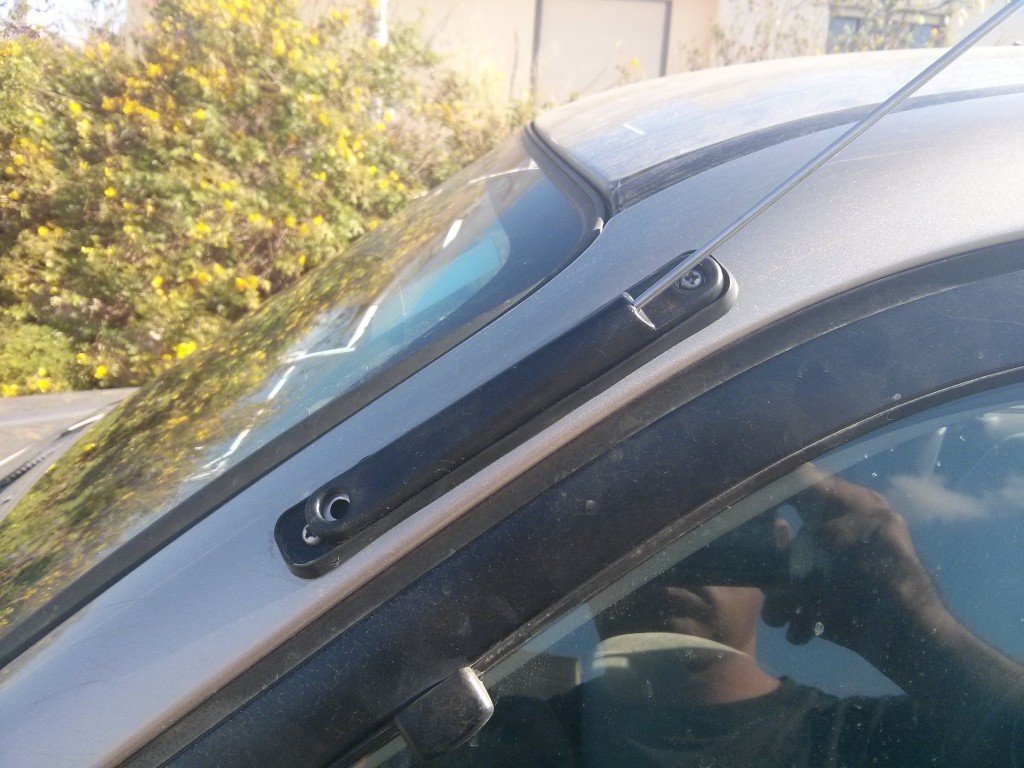

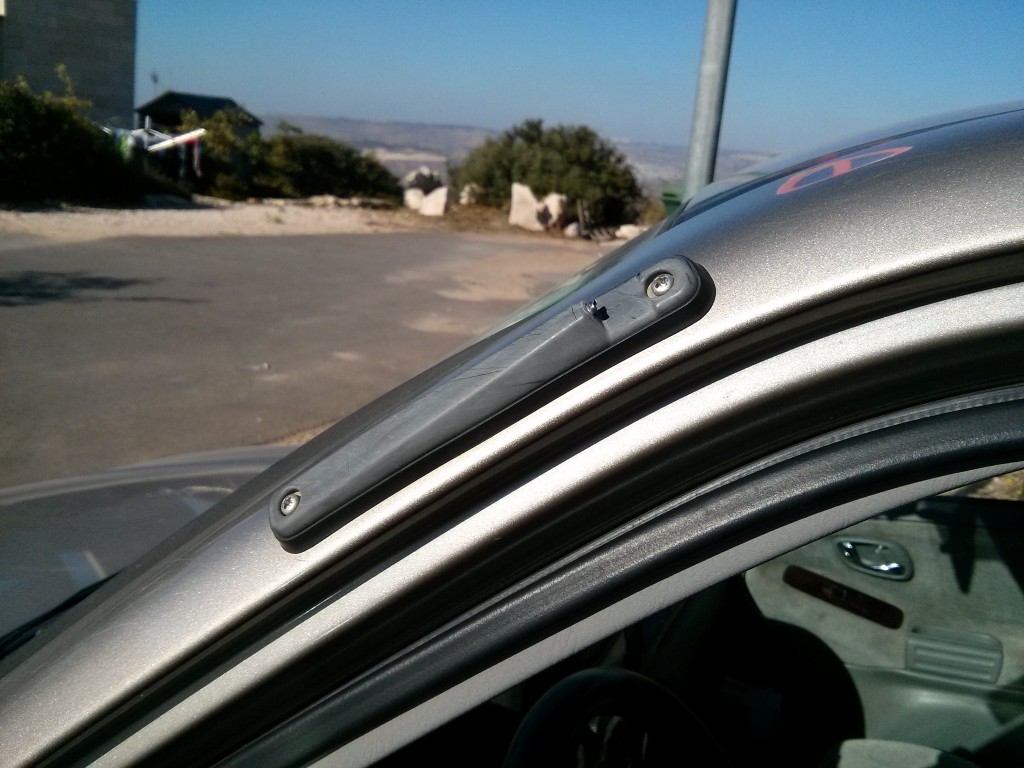

האנטנה השבורה - מבט מקרוב
קובץ מצורף 81389

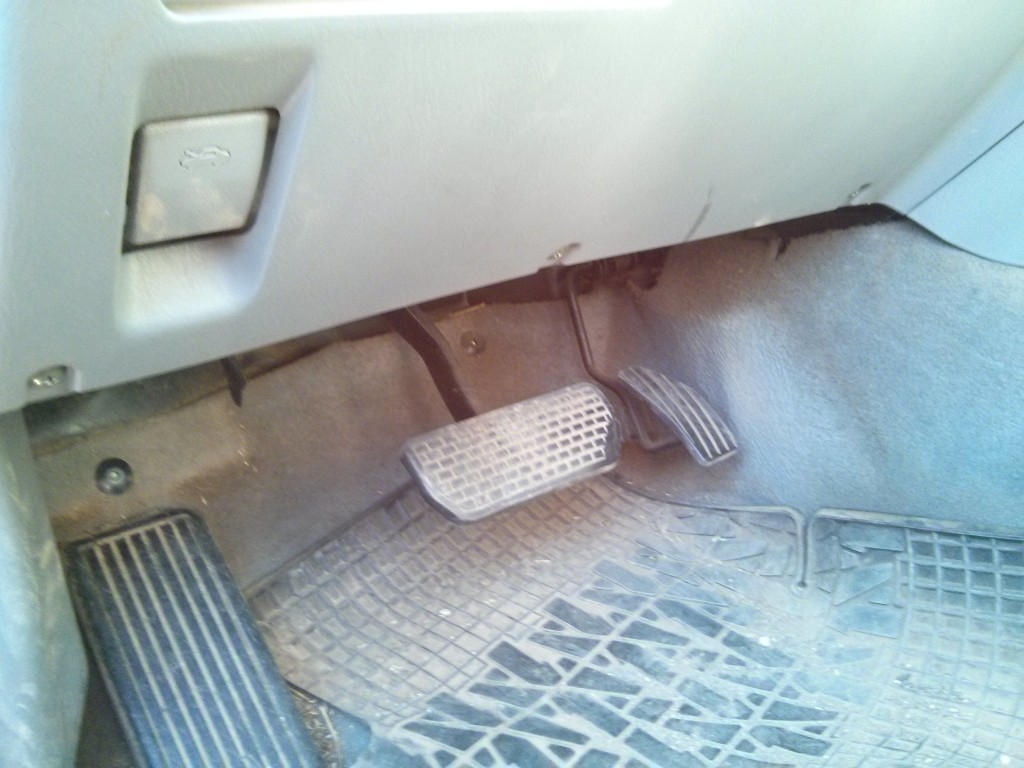

התהליך החל בפירוק הפאנל שמתחת להגה. 3 ברגים והוא בחוץ

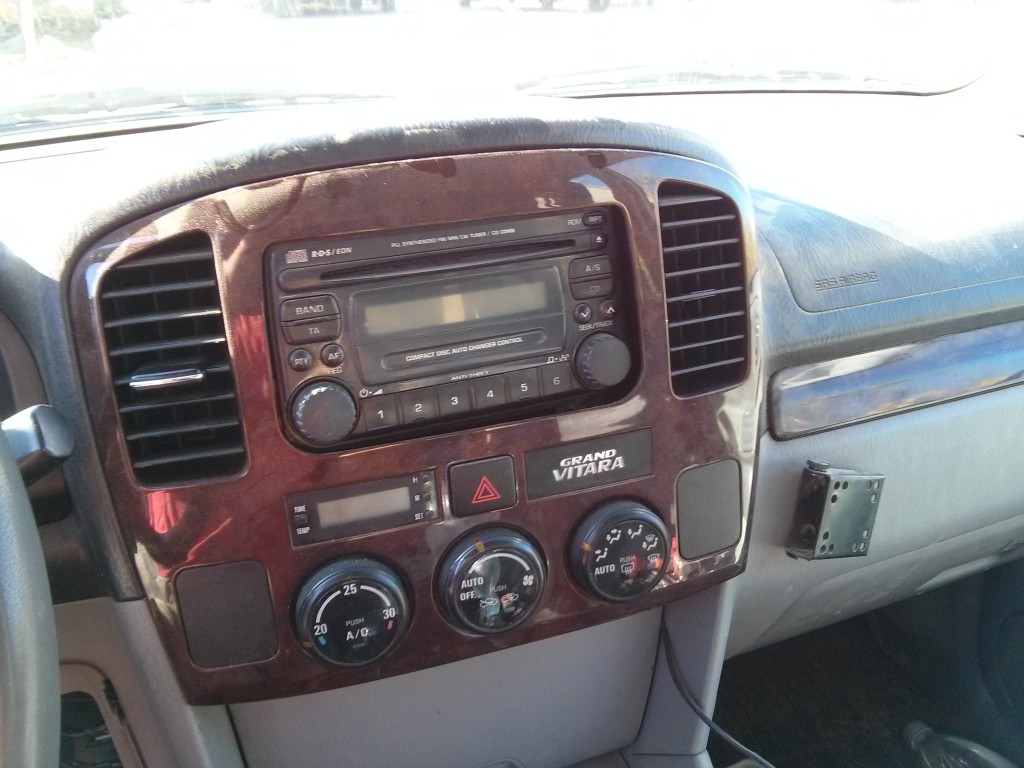

למעשה. כאן יכולתי לעצור, שכן בצד שמאל היה חיבור של הכבל עם הפין שמגיע מהאנטנה (הולך בתוך הקורה השמאלית הקדמית) על נקבה שמגיעה מהרדיו. אבל לא עצרתי, אז ביליתי שעה קלה בפירוק הרדיו ממקומו, ניתוק הכבל שמוליך אליו והגעה עד ל... מחבר נקבה :confused:
קובץ מצורף 81388
לפני הפירוק
קובץ מצורף 81390

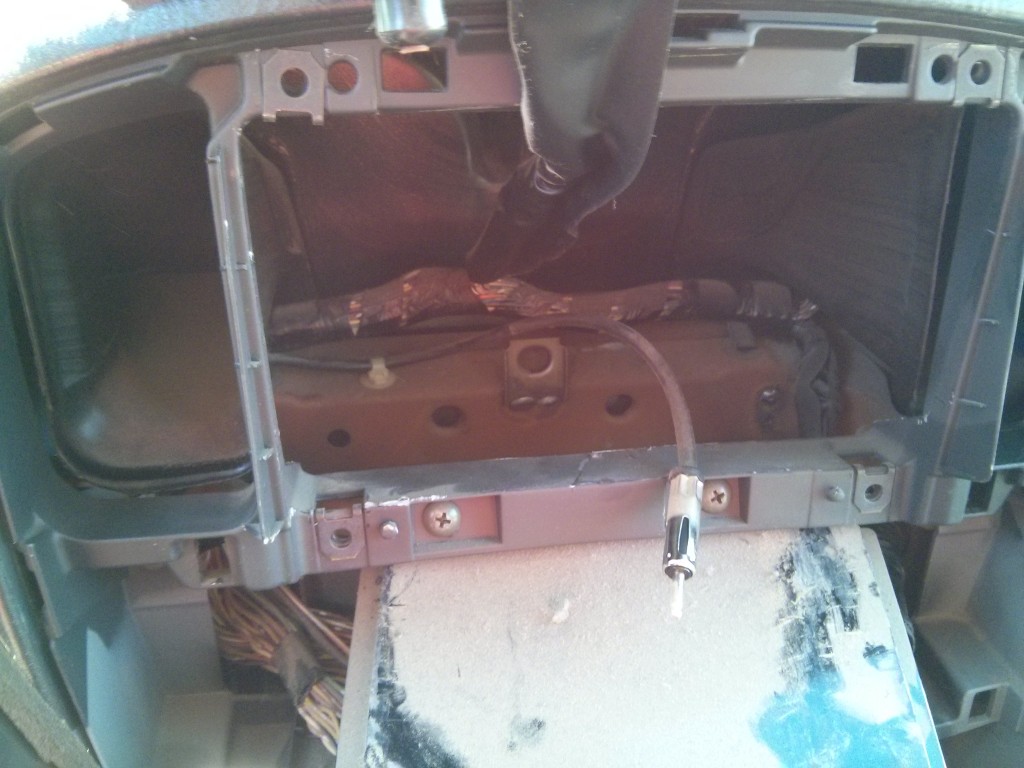

אחרי הפירוק
קובץ מצורף 81392

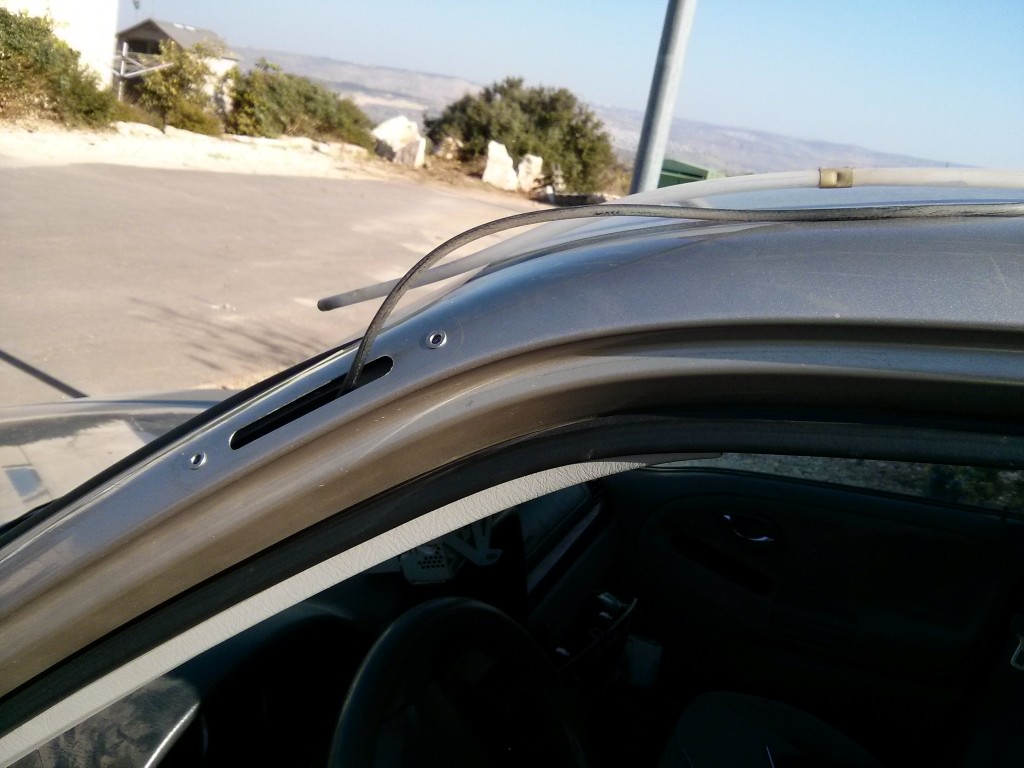

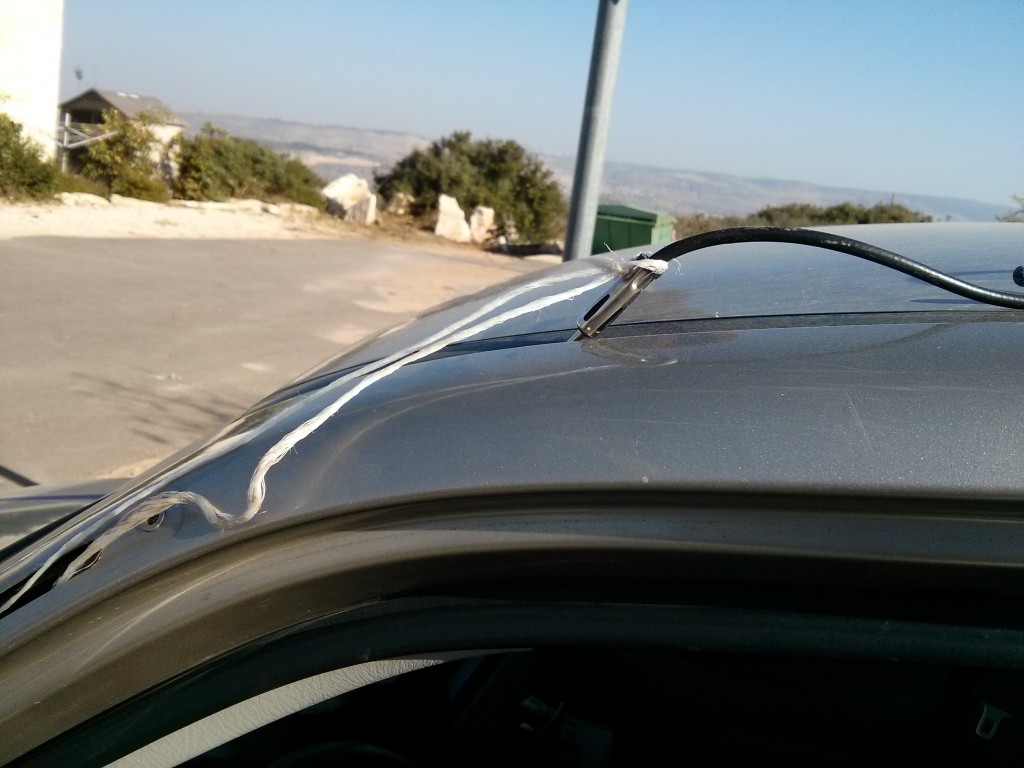

ברגע שהבנתי (או יותר נכון חשבתי שהבנתי) שזה הולך להיות יותר פשוט, הוצאתי את אנטנה ממקומה (שחרור של שני ברגים והחלקה של הפלסטיק כלפי מעלה והחוצה), קשרתי חוט סינטטי לבן (עיין ערך "חוט בלאי") שישמש כמושך לכבל האנטנה החדש ומשכתי את הכבל החוצה. תוך דקה האנטנה הישנה היתה בחוץ.
קובץ מצורף 81391
קשרתי את חוט הבלאי לכבל של האנטנה החדשה והתחלתי למשוך פנימה.
מסקנות:
א. חוט בלאי זה נחמד וגם די חזק.
ב. יש לו בעיה כשהוא מתחכך על פח של רכב
ג. מי שלכד את הכבל כשהוא יוצא הקורה היתה יפנית עם ידיים מאוד קטנות ומאוד זריזות
ד. אם אתם עושים את זה עדיף להשתמש במיתר מצנח טוב ולהחזיק סטל בנד בהישג יד (ככה אני פתרתי את הבעיה אחרי שהחוט בלאי נקרע)
קובץ מצורף 81386
אחרי שהאנטנה החדשה היתה מושחלת למקומה גיליתי כמה דברים:
א. Checy Tracker משתמשת באנטנה ארוכה יותר מאשר XL7 - אין בעיה. מוליך הפלסטיק של האנטנה נחתך. האנטנה במצב הנמוך ביותר עדיי בולטת ב 5 ס"מ
ב. הפלסטיק החיצוני קטן יותר מאשר ה XL7: בידוד הגומי של האנטנה הישנה הוחזר למקומו וחובר באמצעות בורג. כעת אני מחפש סוג של פלסטלינה אפוקסי אשר מתאים לגומי ופלסטיק
3. כבל הטענה לנייד
הבעלים הקודמים של הרכב מיקם טלפון קבוע ברכב ליד ברכי הנוסע, בנקודה שנראית לי בעייתית הן מבחינת מענה לטלפון והן לשימוש בו בתור GPS.
המקום המועדף עלי לטלפון נייד הינו מעל ה"דש בורד" וצמוד לתחתית הקורה השמאלית. המקום נמצא כמעט בקו הראיה קדימה מחד, ואינו חוסם את שדה הראיה, כיון שהוא צמוד לקורה. הבעיה הינה המרחק משקע המצית.
הפתרון:
א. נרכש כבל של 1.2 מ' USB to micro USB - סה"כ 40 ש"ח
ב. נרכש מפצל שקע מצית ל 3 שקעים + USB
הפאנל שמתחת להגה פורק.
הקצה עם ה Micro USB הושחל מתחת לפתח יציאת האוורור השמאלי, הישר מתחת למחזיק הטלפון הדבוק לשמשה
הקצה עם ה USB הושחל מתחת ליחידת השליטה של האוורור ויצא החוצה ליד מחזיק הכוסות בקונסולה המרכזית
מפצל ה USB חובר בעזרת שני ברגים לצד הקונסולה לידי רגלי הנוסע.
לשואלים: המקבע של הטלפון הישן נשאר במקומו ובקרוב יחובר אליו מחזיק טלפון נוסף לשימוש הנוסע/נווט
קובץ מצורף 81375

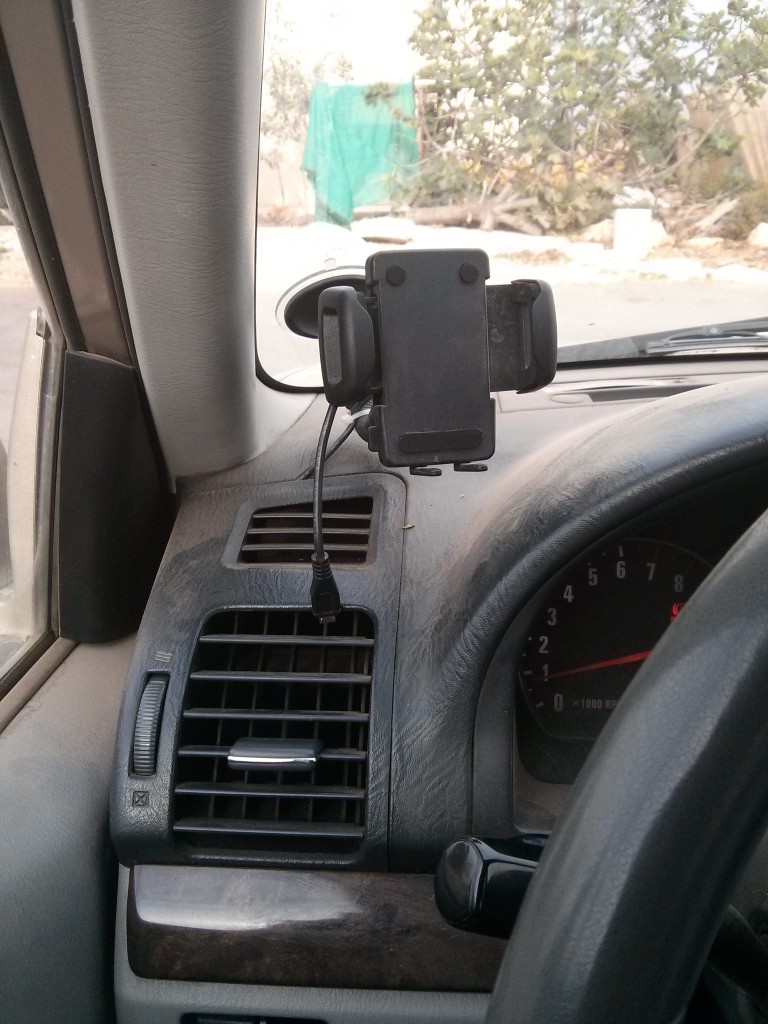

הMicro USB ומחזיק הטלפון, צמוד לקורה השמאלית
קובץ מצורף 81376

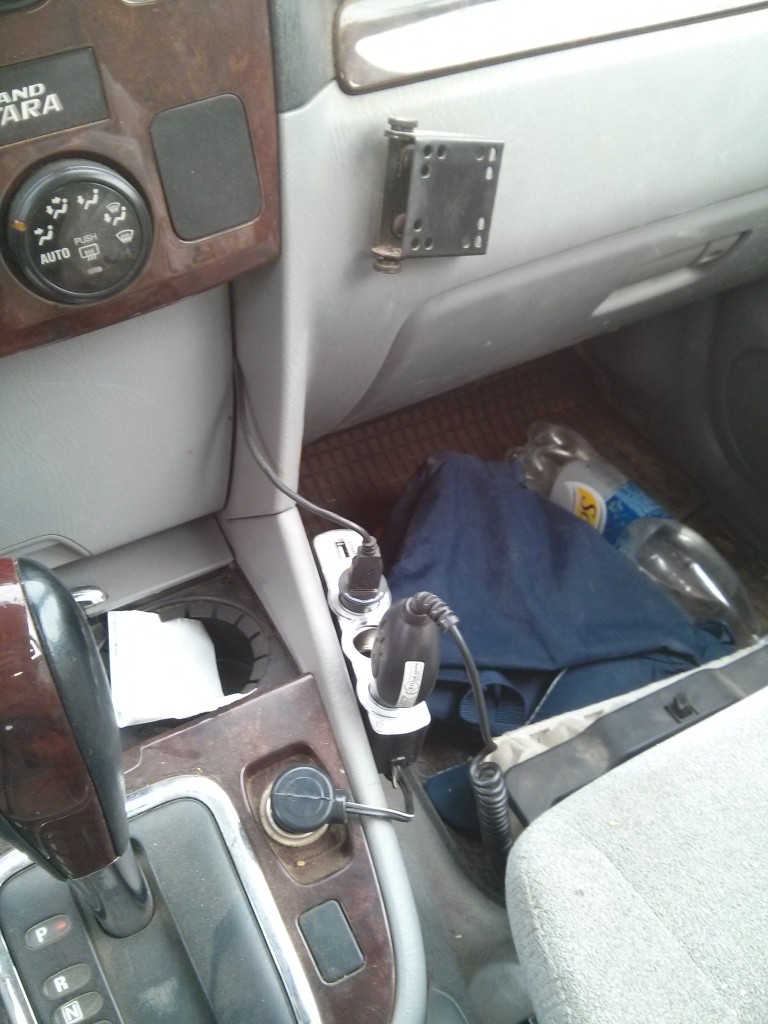

התקע הUSB מציץ מתחת לקונסולה ומתחבר למפצל
