התקנת מכשיר קשר ב wj

כמו בכותרת:
1. המלצות למיקום.
2. מאיפה להעביר חשמל למכשיר.
3. העברה של כבל אנטנה.

ובכלל נקודות מעבר/גישה בקיר האש.

כל מידע יתקבל בברכה


יואב

http://img.tapatalk.com/d/14/06/06/aryqumys.jpg
אני התקנתי בצד האחורי של משענת היד, בין שני המושבים האחוריים. מאפשר גישה נוחה יחסית, אם כי בכל מקרה אין יותר מדי התעסקות עם המכשיר מרגע שיוצאים לדרך.
לשים לב בהתקנה- לא לקבע נמוך מדי כדי לאפשר חיבור כבלים בגב המכשיר, ולא גבוה מדי כדי לאפשר פתיחה מלאה למכסה משענת יד ללא פגיעה בפנל המכשיר.
בהתקנה זו חוסמים את מחזיקי הכוסות מאחור. מבחינתי חסר משמעות.

כבלים- מתחת לשטיח והחוצה...

בגדול מוטורולה ממליצים לקחת מתחים ישירות מהמצבר
יש בקיר אש בצד נהג גומית מעבר מספיק גדולה להעביר את החיווט לתא נוסעים
לגבי מיקום אין יותר מידי מקום אז אני הבאתי מסך שליטה למכשיר קשר ואז מיקמתי את השליטה עם המסך ליד הכפתורים של החימום של הכיסאות
(אצלי הם מתפקדים בתור שליטה על הנעילות)והגוף של המכשיר מתחת לכיסא

אצלי יש קיט פיצול.
המכשיר תחת המושב האחורי והפנל תצוגה על פלח ישן שבו היתה מותקנת דיבורית ישנה של נוקיה על הדופן השמאלית של תא הכפפות.


JEEP GC V8 98 IR 3.5
Honda 300ex

תודה על התגובות, האם יש גם אפשרות מעבר של חשמל למצבר מהצד של הנוסע? ( יותר קרוב למצבר)

יואב

לא חושב, החור בקיר האש נמצא ליד הנהג.

רבין.

יש מעבר בקיר אש מאחורי המחשב (פרוק 2 ברגים).

http://img.tapatalk.com/d/14/06/08/quvezu2e.jpg

אצלי זה מתחת לתיבת כפפות בצמוד לדופן של הידית הילוכים.
רבין.

בתחתית התא בין המושבים עם הפנים אחורה במקום המגירה של הכוסות

לגבי מיקום אני די סגור, באזור שרבין התקין אתו נראה לי אחלה.
תהרגו אותי לא מצליח למצוא את הנק' שניתן לעבור את קיר האש.
אם משהו יכול לצלם מיקום זה יעזור מאוד.

בסופה הייתי מחפש רק איך לסגור חורים :-) כאן זה יותר גרוע מבתולה.


יואב

קובץ מצורף 88085בדיזל זה מצד ימין למעלה (תפתח מכסה מנוע רואים את זה יותר טוב)

sent from WJ

- - - Updated - - -

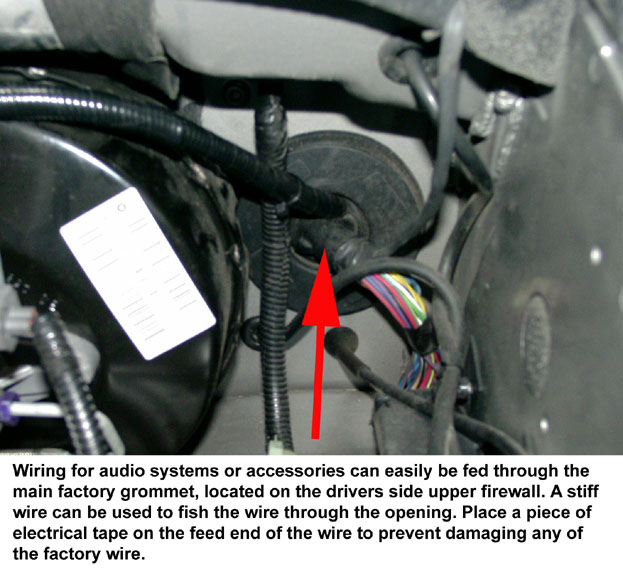

http://www.wjjeeps.com/firewall_1.jpg

מילה טוב על מכשירי תנועה.
היום הייתי במחסן חלפים (תל אביב), לקחת חלק לגיפ, ועל הדרך שאלתי את הבחור אם הוא יודע איפה יש נק' מעבר אפשריות בקיר האש.
בלי להתבלבל בדק במחשב והדפיס את הדף רלוונטי :-).

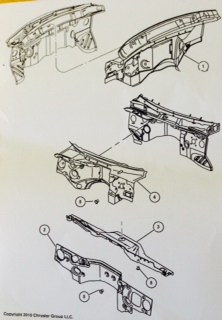

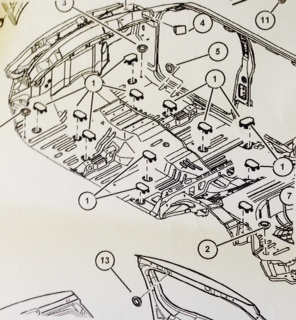

אז מצרף את הצילום של הדפים

קובץ מצורף 88095קובץ מצורף 88096

בברכה
יואב

יותר פשוט להרים את המיכסה מנוע ולחפש את הכבליי חשמל...אבל באמת שזה הדבר הכי בולט :p:p:p

רבין.
